【内容摘要】苏州电器科学研究院股份有限公司引进苏州思齐电子科技SQ-AC33-10-2400三相交流恒流电源（三相输出/0-10V/0-2400A），以三相同时恒流注入升级母线槽与低压成套开关设备温升试验，破解单相逐相加载热耦合失真、电流随温漂漂移与长时热稳定无人值守三大难题。

---

一、客户背景：国家级电器检测平台的三相大电流需求

苏州电器科学研究院股份有限公司（以下简称“苏州电科院”）始建于1965年，注册地位于苏州市吴中区越溪前珠路5号，2011年在深圳证券交易所创业板上市（股票代码300215），是目前我国电器检测条件较完备、检测能力较强、检测规模较大的独立第三方检测机构之一。国家电器产品质量监督检验中心、国家智能电网中高压成套设备质量监督检验中心均设于该公司；公司通过国家认证认可监督管理委员会计量认证（CMA）与中国合格评定国家认可委员会实验室认可（CNAS），是国家认监委指定的低压电器强制性产品认证（CCC）检测机构，并被国际电工委员会电工产品合格测试与认证组织（IECEE）授权为CB实验室。

其检测能力覆盖高低压电器元件、高低压成套开关设备、母线干线系统（母线槽）、变压器、互感器、电抗器、风力发电与太阳能光伏发电设备、核电及船用电器、汽车电子电气、电动汽车电池及充电连接装置等众多领域。从上市公司披露数据看，2026年上半年公司实现营业收入约2.75亿元，其中高压电器检测收入2.26亿元、占主营业务收入的82.27%，低压电器检测收入4872万元、占17.73%——低压电器与低压成套设备的型式试验业务，正是母线槽、成套开关设备温升验证需求的直接入口。

行业基本盘的扩张，让大电流温升验证的工作量持续放大。行业统计数据显示，中国母线槽市场规模2025年约327.8亿元，2021-2025年复合增速达15.2%，2026年预计达到360-380亿元；下游结构中数据中心场景的占比已由2020年的12%升至2025年的28%，高载流（6300A-12500A）、智能监测与低损耗成为新一代母线槽的主流方向。与此同时，GB/T 7251.1-2023《低压成套开关设备和控制设备 第1部分：总则》已于2024年3月1日正式实施（等同采用IEC 61439-1:2020），GB/T 24276-2025《通过计算进行低压成套开关设备和控制设备温升验证的一种方法》也将于2026年7月1日实施——温升验证规则持续细化，但实测温升始终是型式试验判定的最终基准，检测机构的大电流加载能力直接决定了业务承接上限。

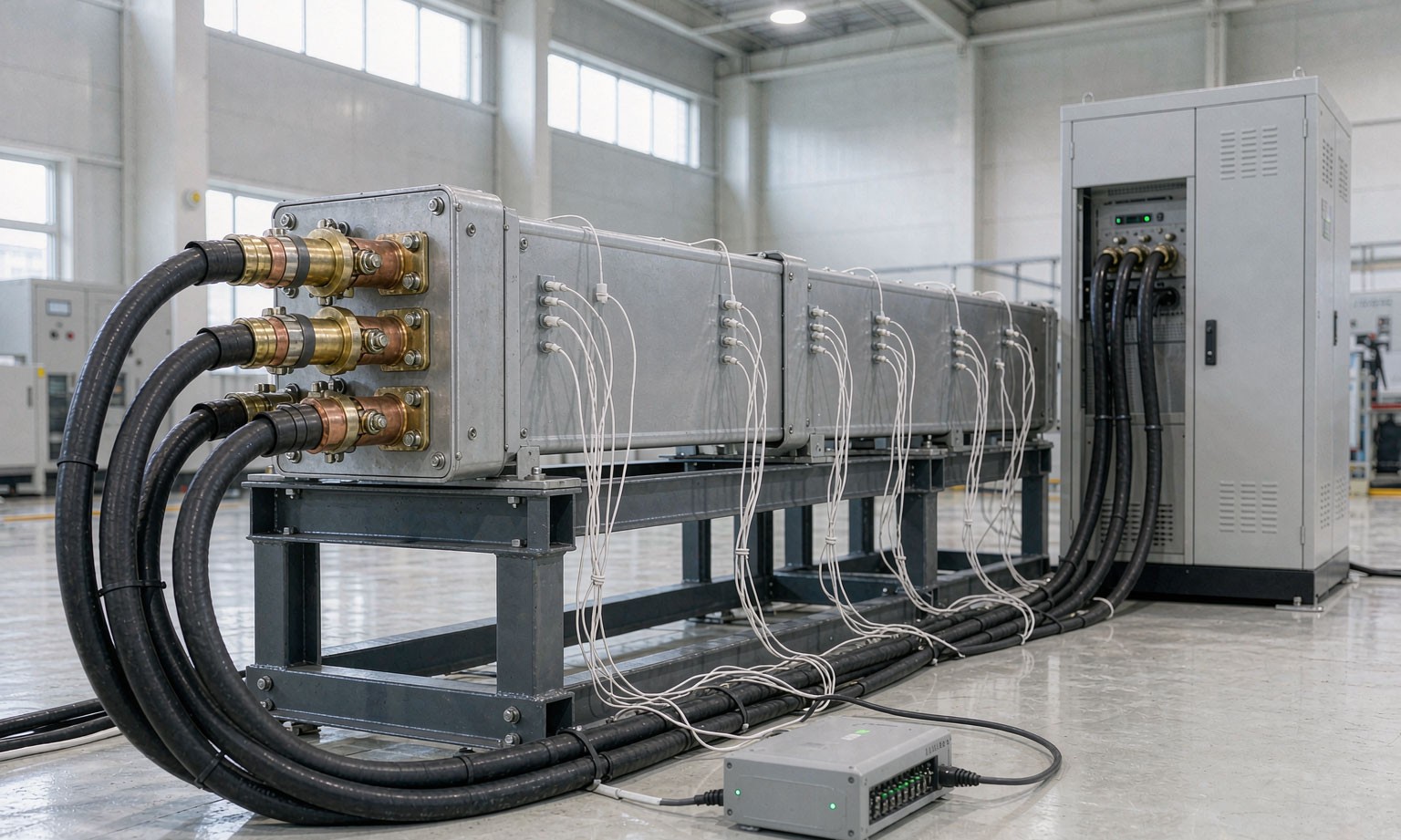

▲ 母线槽温升试验工位：三相回路同时注入试验电流，热电偶沿接头与外壳布点，数据采集器实时记录各测点温升

二、痛点：母线槽温升试验为什么难做

母线槽与低压成套开关设备的温升试验，是型式试验中耗时最长、对加载稳定性要求最苛刻的项目之一。按GB/T 7251.1-2023及配套产品标准的要求，试验需在额定电流（母线槽通常按1.1倍额定电流）下持续通电至热稳定，导体及其连接处温升不得超过70K、连接部位不超过55K、外壳表面不超过30K；温度稳定的判定条件是每隔30分钟连续三次测量变化不超过1K，整个通电过程往往持续4-8小时甚至更长，且试验电流的波动需控制在±2%以内。在与苏州电科院试验团队的技术交流中，我们梳理出三方面现实困扰：

瓶颈一：单相逐相加载，复现不了三相热耦合

三相母线槽内部导体紧密相邻，运行时存在明显的邻近效应与涡流损耗，各相导体的交流电阻明显高于直流电阻，相与相之间还存在热辐射与对流耦合。若受限于加载设备只能逐相通电，单相导体所处的热环境与三相同时通电的真实工况差异显著，测得的温升既不能代表最热相，也无法验证接插单元与连接部位在三相满载下的实际表现——而接头恰恰是温升考核的重点区域。要拿到与真实工况一致的温升数据，三相同时加载是绕不开的前提。

瓶颈二：调压器方案电流随温漂与电网波动漂移，±2%难以守住

传统的调压器加升流变压器方案属于开环电压加载：铜排温度每升高1℃，电阻约增大0.4%，数小时通电后回路阻抗持续攀升，输出电流随之缓慢下滑；电网电压的日内波动又叠加在其上。试验人员不得不反复手动微调，才能勉强把电流波动压在±2%以内——而电流每偏差1%，导体发热功率就偏差约2%，直接进入温升数据的误差链，让不同批次试品的结果失去横向可比性。

瓶颈三：4—8小时热稳定试验，无人值守与数据完整难两全

从通电到热稳定往往跨越大半个工作日甚至夜间，按标准要求的记录间隔（前2小时每15分钟、2-4小时每30分钟、之后每小时）持续采集，靠人工值守既占用人力，也难以保证夜间时段的记录完整与异常处置；一旦中途电流越限未被及时发现，整段试验只能作废重做，进一步挤占紧张的试验站台排期。

三、SQ-AC33-10-2400解决方案与核心规格

针对上述瓶颈，苏州思齐电子科技有限公司为苏州电科院提供了一台SQ-AC33-10-2400三相交流恒流电源。该机型以“三相输出、0-10V连续可调、每相0-2400A连续可调”构成低压大电流三相输出特性：母线槽类试品回路阻抗仅毫欧级，10V量级的输出电压既保证了足额电流注入，又天然限制了试验回路的能量水平，安全性更好；三相独立闭环恒流控制使每相电流都锁定在设定值，负载阻抗温漂与电网波动由闭环自动补偿，从机理上消除了开环加载的电流漂移问题。

技术参数	SQ-AC33-10-2400指标	对母线槽/成套设备温升试验的价值
输出相数	三相输出，三相独立闭环调节	三相同时加载，复现邻近效应与相间热耦合的真实工况
输出电压范围	0-10V连续可调	匹配毫欧级试品回路，低电压大电流注入，能量受限更安全
输出电流范围	每相0-2400A连续可调	覆盖2000A及以下母线槽与成套设备额定至1.1倍过载的温升考核
工作模式	恒流（CC）模式为主，恒压（CV）可切	以电流为唯一自变量，回路阻抗温漂不影响加载精度
电流精度	0.5%rdg+0.5%F.S.，0.2级互感器采样	远优于±2%的试验稳定性要求，批次数据可横向比较
输出波形	低波形失真，SPWM全桥闭环	纯正弦注入，避免谐波附加发热干扰温升判定
动态响应	≤20ms	电网扰动引起的电流波动被快速拉回设定值
编程与序列	多步时序编程，支持阶跃/斜坡/循环	固化“额定电流-1.1倍过载-自然冷却”剖面，一键复现
通信与控制	Modbus TCP/RTU双协议，以太网/RS485	接入上位机，电流、时间与异常事件自动记录归档
保护功能	过压/过流/过温多重保护	试品异常发热及时切断，保护样品与试验站台
整机效率	≥90%	长时间通电试验电耗与空调散热负担显著降低

在装备交付之外，思齐电子还结合母线槽试验回路的接线特点，协助完成了三相输出电缆的截面选配、远端采样点布置与序列脚本模板设计——让“设备到位”真正转化为“试验能力到位”。

四、典型应用场景的技术应用分析

设备投运后，苏州电科院围绕SQ-AC33-10-2400形成了三类标准化试验应用：

场景一：母线槽三相同时温升试验

将被测母线槽的三相导体首末端分别接入恒流源三相输出回路，以恒流模式锁定额定电流连续通电；热电偶布点于导体接头、插接单元接触面与外壳表面，温度采集器按标准间隔自动记录。三相同时通电后，邻近效应引起的交流电阻增量、相间热耦合与接头处的真实发热得以完整复现，最热相与最热点一目了然。相比逐相加载，单次试验即可输出完整的三相温升数据，试验效率与数据代表性同步提升。

场景二：成套开关设备母排回路的1.1倍过载验证

低压成套开关设备型式试验要求在额定与1.1倍额定电流两个工况点分别考核。借助多步序列编程，“额定电流2小时-1.1倍过载至热稳定—自然冷却”的标准剖面固化为脚本，电流工况点由闭环精确锁定，试验过程无需人工干预；1.1倍过载点的电流值有据可查，为型式试验报告的结论提供了可复现的数据支撑。

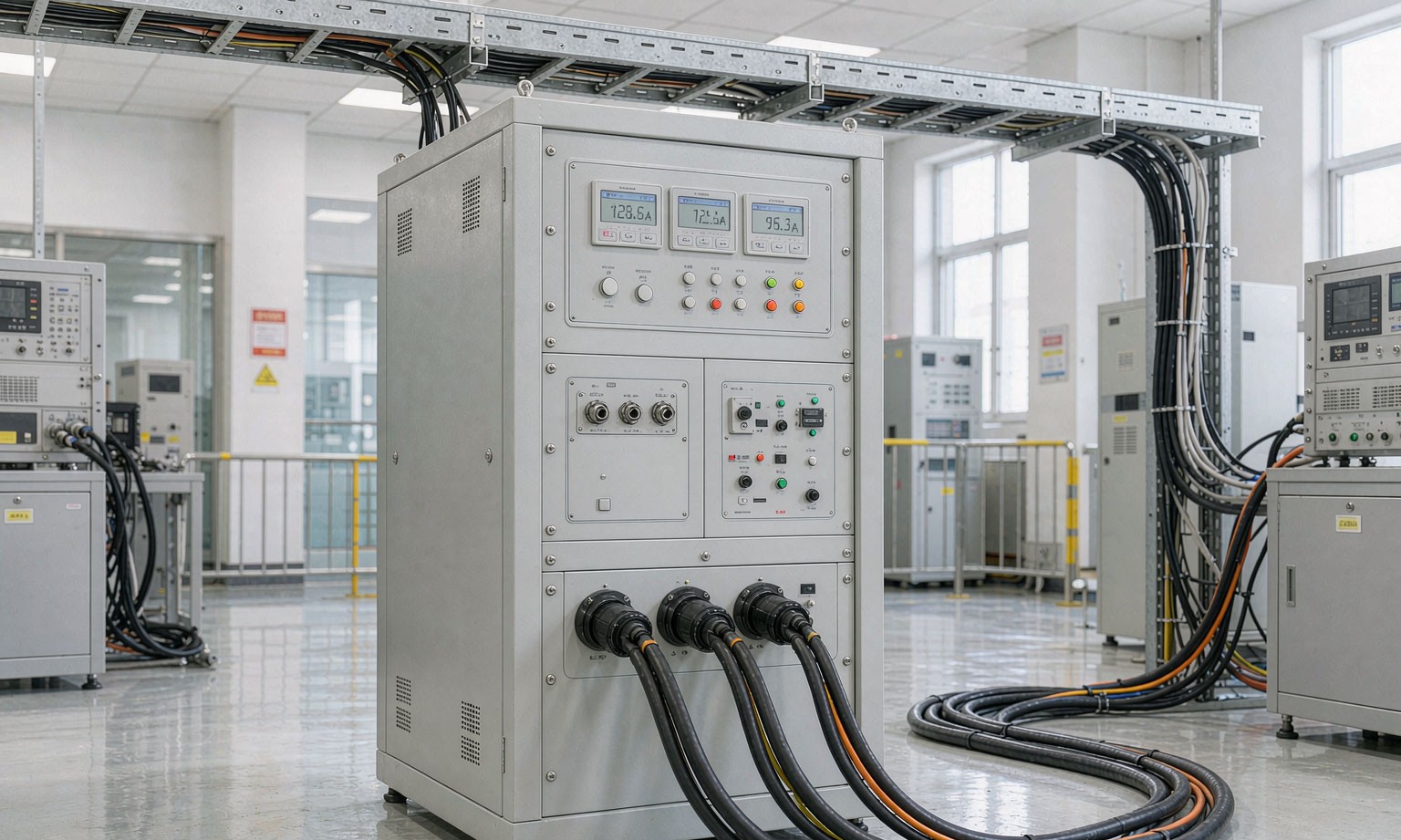

▲ SQ-AC33-10-2400三相交流恒流电源：三相电流独立数显、同值同稳，三相输出回路经航空插头对接试验电缆

场景三：长时热稳定试验的无人值守与数据归档

借助Modbus通信接入试验室上位机后，电流设定值、实际值与运行时长全程自动记录，异常越限即时报警；试验人员只需完成布点与合闸，随后的4-8小时热稳定过程交给“恒流闭环+自动记录”完成，夜间时段也能安全运行。同一剖面的试验数据按试品编号自动归档，为CNAS体系下的结果可追溯性提供了完整的原始记录链。

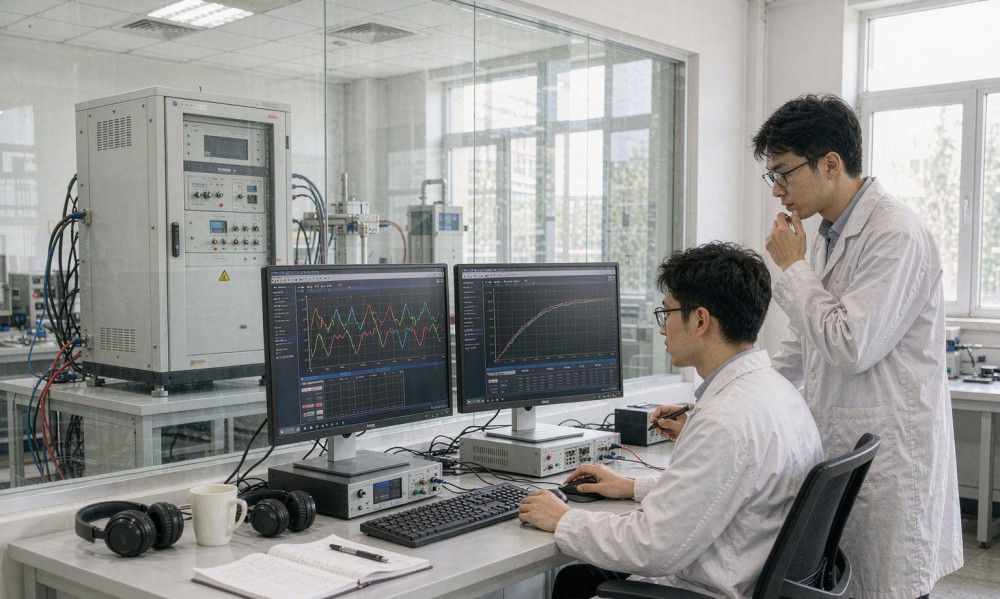

▲ 试验监控工位：三相电流曲线与各测点温升曲线同屏对比，试验数据自动归档并关联试品编号

五、应用价值小结

对比维度	升级前	引入SQ-AC33-10-2400后
加载方式	单相逐相加载，热耦合工况失真	三相同时恒流注入，复现真实工况
电流稳定性	随温漂与电网波动漂移，人工反复微调	三相独立闭环恒流，稳定度优于±2%要求
热稳定试验	人工值守4—8小时，夜间记录难完整	序列自动执行，全程免值守、数据完整
数据可比性	电流偏差叠加进温升误差，批次难比较	同一电流剖面下批次数据严格可比

从“逐相加载、人工守夜”到“三相同载、恒流闭环、数据归档”，SQ-AC33-10-2400三相交流恒流电源已成为苏州电科院母线槽与低压成套设备温升验证工位上的核心加载源。在母线槽市场向360-380亿元规模迈进、标准体系持续升级的产业背景下，三相同时加载的恒流验证能力，正为第三方检测机构的型式试验业务提供扎实的技术底座。

苏州思齐电子科技有限公司深耕电力电子测试装备领域，提供从三相交流恒流电源、电网模拟电源到直流模拟电源的全系列测试解决方案，支持按用户试验回路特性非标定制，为检测机构、实验室与装备制造企业的验证能力建设提供一站式装备支撑。
