一、客户背景

江苏经纬轨道交通设备有限公司（“汇川经纬”）是汇川技术在轨道交通领域的承载主体，2010年4月成立于苏州吴中经济开发区，主营地铁、有轨电车、动车组的牵引变流器、辅助变流器、高压箱、牵引电机与TCMS列车控制系统，年产能达800套变流器和高压箱、3200台中等功率牵引电机。公司技术路线持续领跑：2014年起批量装车高频化辅助变流器累计超1000台；2021年推出国内首台碳化硅变流技术永磁直驱牵引系统，并于2023年在苏州地铁3号线通过载客前评审。在无人驾驶方向，苏州地铁5、6、8号线，深圳地铁16号线，徐州地铁6号线，西安地铁15号线等项目均按GOA4最高自动化等级提供整套牵引系统。

全自动驾驶对车载电子装置的可靠性提出了近乎苛刻的要求：TCMS控制单元、网关、司机显示单元、传感器与各类继电器回路，全部依赖车载低压直流电源供电，任何一次供电边界下的复位、误动作都可能导致列车降级或清客。行业基本盘同样在放大——据交通运输部数据，2025年全国城市轨道交通完成客运量332.4亿人次、同比增长3.1%，年末运营里程达11710.3公里，全年新增764.7公里。车辆保有量与智能化水平同步攀升，意味着每一块车载电子装置在装车前，都必须先在工厂里“经历”电压波动、中断与过压的完整考验。

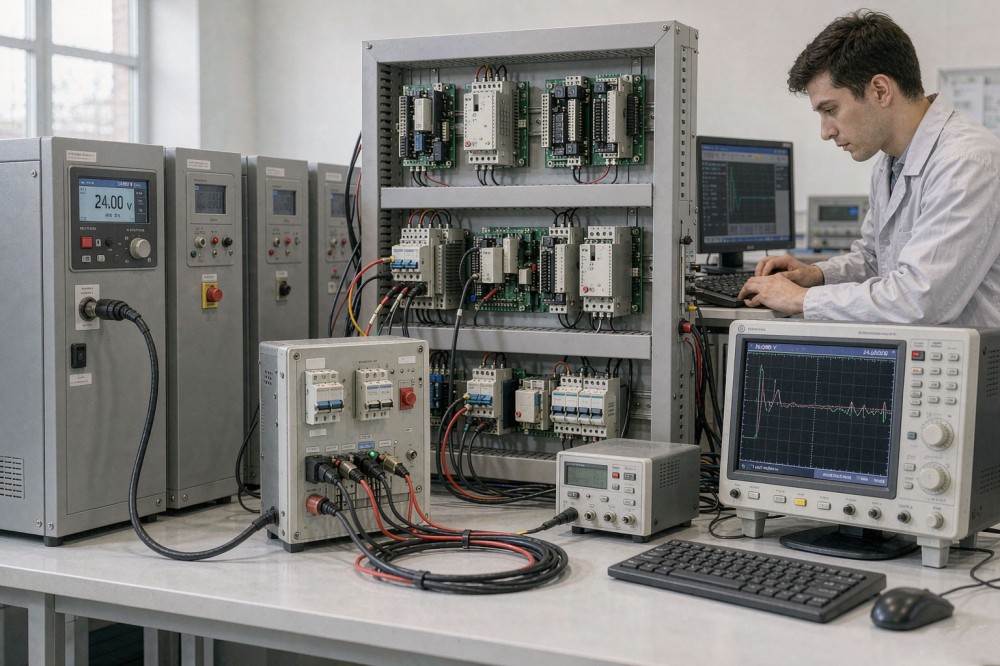

▲ 车载电子装置电源适应性测试工位：SD-B30V-300A输出24V标称电压，示波器同步捕捉边界工况下的装置响应

二、GB/T 25119-2021：供电验证从“能亮就行”到逐点考核

GB/T 25119-2021《轨道交通 机车车辆电子装置》于2021年12月31日发布、2022年7月1日实施，对标国际标准EN 50155，是车载电子装置设计验证与型式试验的核心依据。标准对直流供电的电子装置规定了完整的电源适应性考核：以标称电压DC 24V的装置为例，要求在0.7~1.25倍标称电压（即16.8V至30V）范围内持续正常工作，并通过电压中断、电源转换与瞬态过电压试验，验证装置在供电异常瞬间不发生失效、复位或数据丢失。

这组数字背后是一条清晰的测试需求曲线：24V装置的试验剖面，恰好需要一台“上限不低于30V”的可编程直流源来逐点复现——下限16.8V、上限30V、中间标称24V，以及中断与恢复时序。在与汇川经纬技术团队的交流中，我们梳理出其供电验证与老化环节的三方面痛点：

痛点一：普通稳压电源不可编程，边界工况靠人工调

早期验证使用通用稳压电源，从16.8V到30V的每个工况点都要人工旋钮设定、手动计时记录；一次完整的适应性试验下来，工况点多、耗时长，且“调到多少、停多久”完全依赖试验人员经验，两个班次做出来的数据对不上。

痛点二：电压中断试验靠拔线，时序不可复现

验证装置在供电中断后恢复供电时能否正常工作，理想手段是按设定时长精确切断输出再恢复。人工插拔供电线缆的断电时长以秒计、随机性大，既复现不出标准要求的精确中断时序，也容易因带电插拔损伤被测装置。

痛点三：批产老化缺集中供电，单台电源带不动整架

控制模块与电源模块在出厂前需长时间带电老化，一排老化架上数十块板卡同时通电，累计电流达数十至上百安培。小功率电源只能分批老化，排期被拉长；多台小电源并联又带来均流与保护配合的复杂度。

三、SD-B30V-300A解决方案与核心规格

针对上述痛点，苏州思齐电子科技有限公司为汇川经纬提供了一台SD-B30V-300A直流模拟电源。0-30V的输出上限与24V装置1.25倍过压工况点（30V）严丝合缝，0-300A的电流能力让整架板卡集中供电成为可能；多步时序编程把“欠压-标称-过压-中断-恢复”完整试验剖面固化为脚本，SCPI指令接入上位机后与数据采集系统联动，试验节拍严格可复现。

技术参数	SD-B30V-300A指标	对车载供电验证平台的价值
输出电压范围	0-30V连续可调	完整覆盖DC 24V装置16.8V~30V（0.7~1.25倍标称）全部试验工况点
最大输出电流	0-300A连续可调	整架板卡集中供电老化，替代多台小电源并联
输出模式	恒压CV / 恒流CC双模式	适应性试验用CV精确控压，老化加载用CV/CC双闭环兜底
编程与序列	多步时序编程，支持阶跃/斜坡/循环	固化“欠压-标称-过压-中断-恢复”剖面，一键执行、任意复现
输出电压精度	≤±0.2%F.S.	边界工况点精确锁定，试验判定不受电源漂移干扰
输出纹波	≤0.5%F.S.（rms）	低纹波供电还原车载蓄电池品质，不引入额外干扰
电压动态特性	支持快速阶跃与时序控制	中断与恢复时序由程序精确控制，替代人工插拔
通信与控制	SCPI标准指令 + Modbus双协议，以太网/RS485	接入上位机与采集系统，试验全程数据自动归档
保护功能	过压/过流/过温/短路多重保护	老化架异常时快速切断，保护批量在测板卡
整机效率	≥90%	长时间老化运行电耗低、发热小，实验室环境友好

交付过程中，思齐电子同步为客户梳理了24V装置试验剖面模板与老化架配电方案，“一台电源”迅速转化为“一套可执行的试验规程”。

四、典型应用场景的技术应用分析

设备投运后，汇川经纬围绕SD-B30V-300A形成了三类标准化应用：

场景一：DC 24V装置电源适应性序列自动化

将16.8V下限、24V标称、30V上限及中间梯度工况编制为时序脚本，SD-B30V-300A按设定步长与保持时间自动遍历，每个工况点由采集系统同步记录装置工作状态；电压中断与恢复时序同样由程序精确控制，彻底告别带电插拔。以往需要两名试验人员配合半天的适应性试验，现在一键启动、全程免值守，且任何时间调用同一脚本都能复现完全一致的电压剖面——这正是型式试验与设计变更对比试验最需要的可复现性。

场景二：控制与电源模块的整架带电老化

批产的控制模块、DC-DC电源模块按批装入老化架，由SD-B30V-300A以CV模式集中供电，整批同时通电老化数十小时；CC限流作为第二道防线，异常板卡短路时电源自动限流保护，避免故障扩大。老化节拍、电压剖面与累计时长由序列自动执行并记录，老化合格判据从“没坏”升级为“全程参数在限值内”，批产老化排期明显压缩。

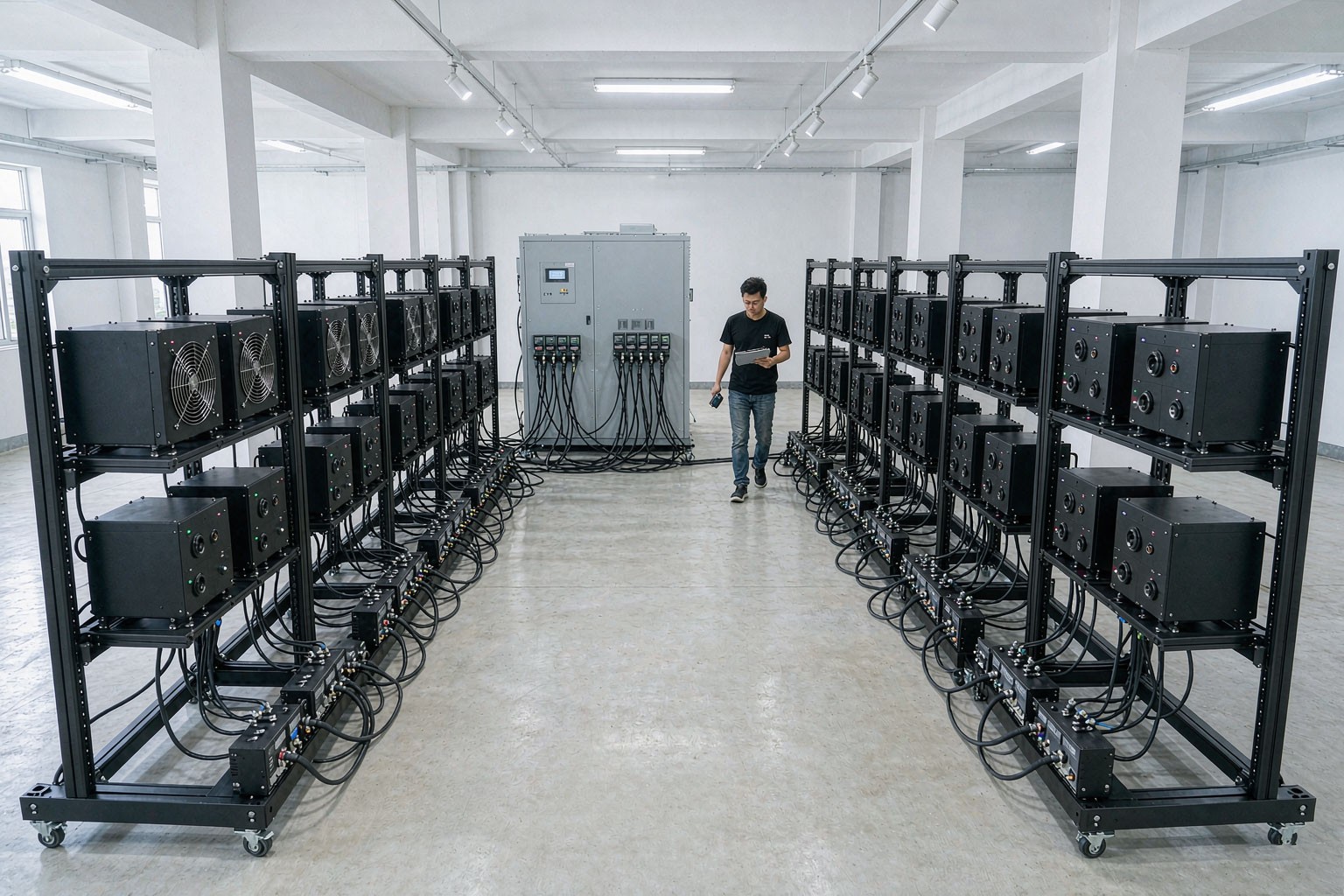

▲ 老化架集中供电：数十块控制与电源模块同时带电老化，电压剖面与累计时长由编程序列自动执行并归档

场景三：牵引变流器出厂上电时序联调

变流器整机出厂功能测试前，控制与辅助回路需先于功率部分上电。SD-B30V-300A按“控制电预充-接触器合闸-负载逐级投入”的时序为整机提供低压供电，模拟车载蓄电池的真实上电过程；上位机同步记录每次上电的时序曲线，确保每台出厂设备的低压上电特性一致。对于全自动驾驶项目，这一环节的一致性直接关系到正线运营中列车唤醒与自检的成功率。

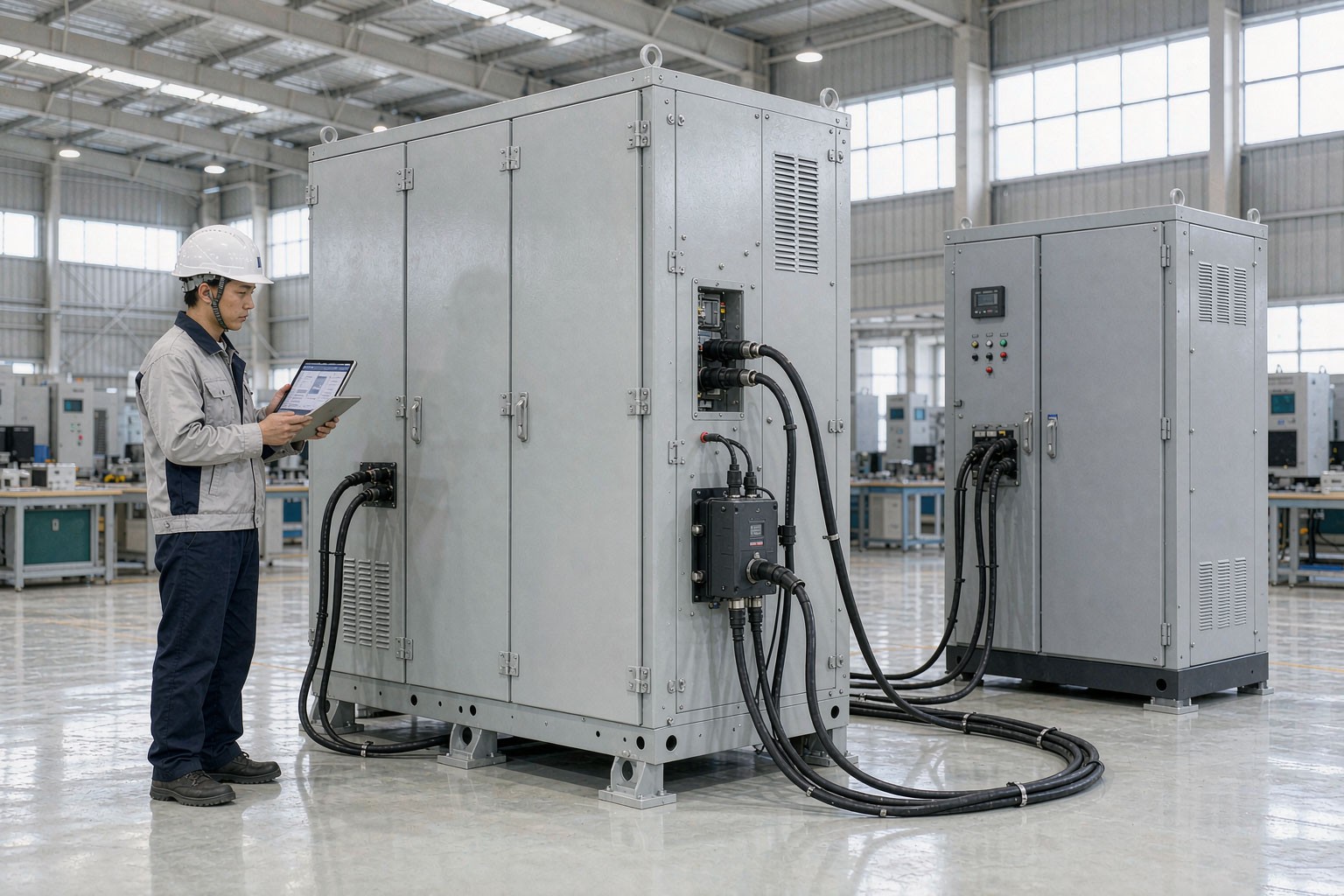

▲ 变流器出厂测试工位：SD-B30V-300A按上电时序为控制回路供电，工程师核对唤醒与自检流程的一致性

五、应用价值小结

对比维度	升级前	引入SD-B30V-300A后
工况点覆盖	稳压电源上限不足，边界工况受限	0-30V覆盖24V装置0.7~1.25倍全部工况
试验自动化	人工调压、手动计时、拔线模拟中断	序列一键执行，中断时序程序化复现
批产老化	小电源分批老化，排期长	整架集中供电，老化数据全程归档
出厂一致性	上电过程依赖人工经验	上电时序标准化，逐台记录可追溯

从“人工调压、拔线断电”到“序列遍历、程序中断、数据归档”，SD-B30V-300A直流模拟电源让GB/T 25119-2021的供电适应性条款从纸面要求变成了可一键执行的试验规程。在城轨全自动驾驶线路持续扩容、车载电子装置数量与可靠性要求同步攀升的趋势下，这套“边界可复现、老化可集中、时序可追溯”的低压直流验证能力，正为高频交付与正线安全运行提供看不见却不可缺的保障。

苏州思齐电子科技有限公司（思齐电子）长期深耕电力电子测试装备领域，产品覆盖电网模拟电源、可编程交流电源、直流模拟电源与交直流恒流电源全系列，支持按轨道交通、新能源等行业的具体工况非标定制，持续为装备制造企业、检测机构与实验室提供从选型到规程落地的一站式测试能力支撑。
