在低压电器的型式试验里，温升试验是最"熬人"也最考验供电品质的项目之一：试验电流动辄上百安培，且要连续稳定运行数小时，电流只要波动几个百分点，导体与触头的温升读数就会明显漂移，整个试验只能推倒重来。近日，专业的第三方检测机构中认英泰检测技术有限公司为升级低压电器检测能力，采购了思齐电子1台程控交流调压源与3台配电类恒流电源（型号均为SQ-AC33-5V，输出电流分别为100A、250A、400A），用于断路器等低压成套电器的大电流温升与动作特性试验。本文复盘该项目的方案设计与实施效果，供同类需求的检测机构参考。

作为深耕测试电源领域多年的厂家，苏州思齐电子科技有限公司的SQ-AC33系列低压大电流恒流电源已服务于多家认证检测实验室与低压电器制造企业，在与中认英泰检测的前期技术交流中，思齐工程师基于客户试品规格与试验标准逐项核算电流档位、接线方式与稳定度指标，最终形成"一调压+三恒流"的组合方案，从方案确认到设备到场调试实现快速交付。

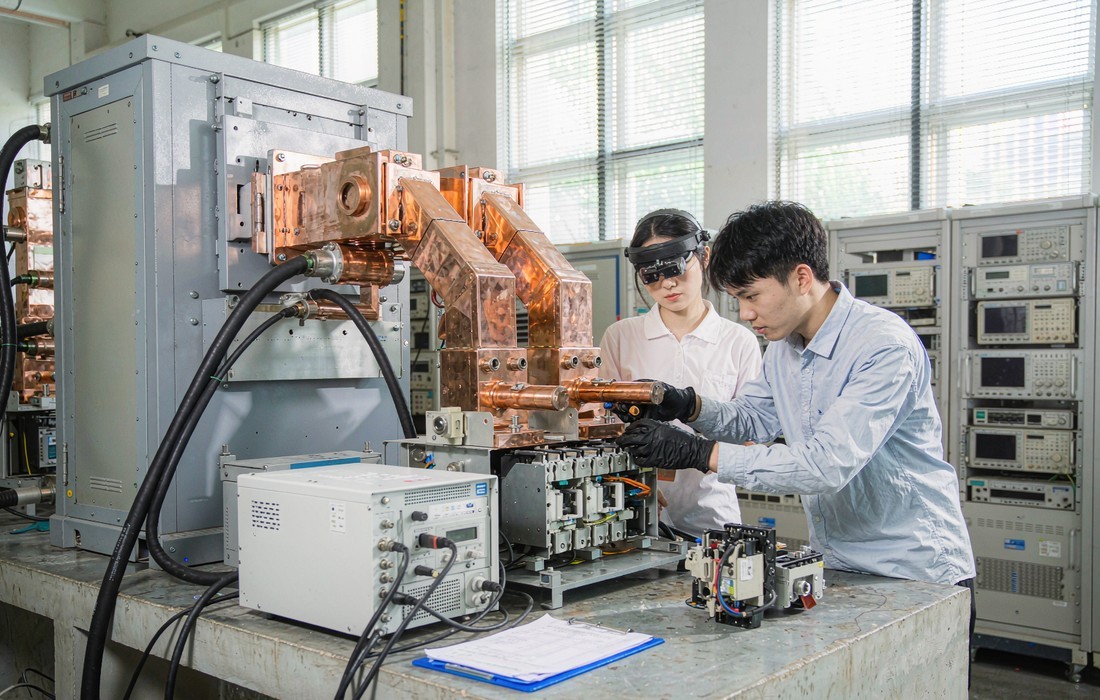

▲ 温升试验现场：铜排连接被测断路器，红外测温与数据记录同步进行

一、客户痛点：认证级温升试验对电流源的苛刻要求

中认英泰检测的低压电器实验室在项目前面临三个典型难题。难题一：电流稳定度不足，温升数据可信度受质疑。温升试验要求试验电流全程稳定（工程上通常要求波动控制在±1%以内），而普通大电流整流装置多为开环或粗调控制，电网电压波动、试品触头电阻随温度变化，都会让实际电流悄悄"跑偏"，一旦评审时被核查原始曲线，数据有效性就存在风险。难题二：低压大电流输出下，线路压降"吃掉"试验电流。输出电压只有几伏量级，试验回路中电缆、铜排、夹具的毫欧级电阻变化都会产生可观压降，试品端实际电流达不到设定值，操作人员只能反复手动上调，既低效又引入人为误差。

难题三：试品规格跨度大，多台旧设备凑用效率低。实验室承接的断路器、隔离开关等试品额定电流从几十安到四百安不等，过去靠不同旧设备轮流顶替，换型改接线耗时长，不同设备电流基准不统一，报告横向比对说服力不足。三个难题指向同一结论：实验室需要一套电流档位齐整、恒流精度达标、支持程控运行的专用试验电源系统。

二、方案设计：一台调压源加三台恒流源的电流档位矩阵

思齐工程师为客户规划的整体架构是：3台SQ-AC33-5V配电类恒流电源按100A、250A、400A三档电流分级配置，覆盖实验室现有及规划中的绝大多数试品规格；1台程控交流调压源承担调压试验与辅助供电任务，为需要考察电压适应性、动作电压特性的试验项目提供可编程的交流激励。各设备分工如下表：

设备	规格	承担的试验任务
配电类恒流电源①	SQ-AC33-5V / 100A	小规格断路器、控制电器温升与动作特性试验
配电类恒流电源②	SQ-AC33-5V / 250A	中规格塑壳断路器、接触器温升试验
配电类恒流电源③	SQ-AC33-5V / 400A	大规格断路器、母线连接排大电流温升试验
程控交流调压源	程控调压输出	动作电压适应性试验、辅助回路供电与调压校核

这一"分档覆盖、各司其职"的架构带来三个好处：每台恒流电源运行在各自额定区间的中高段，恒流精度最优；三台设备电流基准统一，试验报告之间具备可比性；多项目并行时三个档位互不干扰，检测排产效率大幅提升。

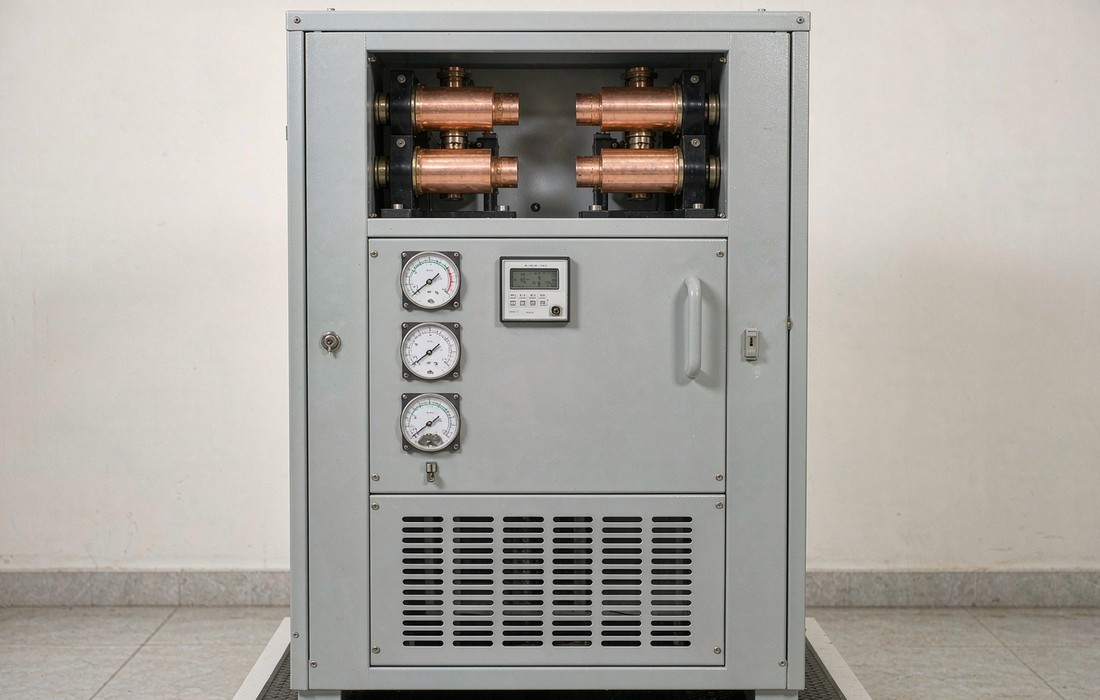

▲ SQ-AC33-5V配电类恒流电源：大电流端子与铜排直接对接试验回路

三、关键技术点：恒流精度与压降补偿从哪里来

这套方案能站住"认证级"的脚跟，核心在四项技术设计。第一，闭环恒流控制：输出回路采用高精度电流采样，实际电流与设定值实时比较并动态调节，电网波动、试品发热引起回路阻抗变化时，电流在秒级内自动回归设定值。第二，线路压降的工程化处理：针对低压大电流回路"电压低、压降占比高"的特点，在设备端与试品端分别布置采样点，调试阶段按实际电缆长度与截面标定补偿量，确保试品端电流真实达标——这正是恒流电源相对普通调压器的关键优势。

第三，程控化运行：SQ-AC33-5V支持上位机程控设定，试验电流、升流时长、保持时间按程序自动执行，温升曲线由数据采集系统同步记录，原始数据可追溯、可导出，完全匹配检测机构对记录完整性的审核要求；程控交流调压源同样支持电压序列编程，动作电压试验一次设定自动完成。第四，长时间运行可靠性：温升试验动辄连续运行四五个小时，设备按大电流工况设计散热与保护——过流、过热、缺相保护层层设防，避免"跑到一半跳保护"的尴尬。

四、实施效果：效率与数据质量双提升

设备到场后，思齐工程师完成了安装接线、压降标定、恒流精度验证与操作培训，客户实验室随即投入日常检测运行。从使用反馈看，改善集中在三方面：其一，温升试验全程电流稳定，升流到位后无需人工值守，温升曲线平滑、重复性好，原始记录顺利通过内部质量审查；其二，换型效率显著提高——三个电流档位对应三台设备，试品换型只需切换对应机组与接线夹具，实验室单日可安排的温升试验组数明显增加；其三，动作电压试验实现程序化，调压源的电压序列自动执行，减少了人工调节的离散性。

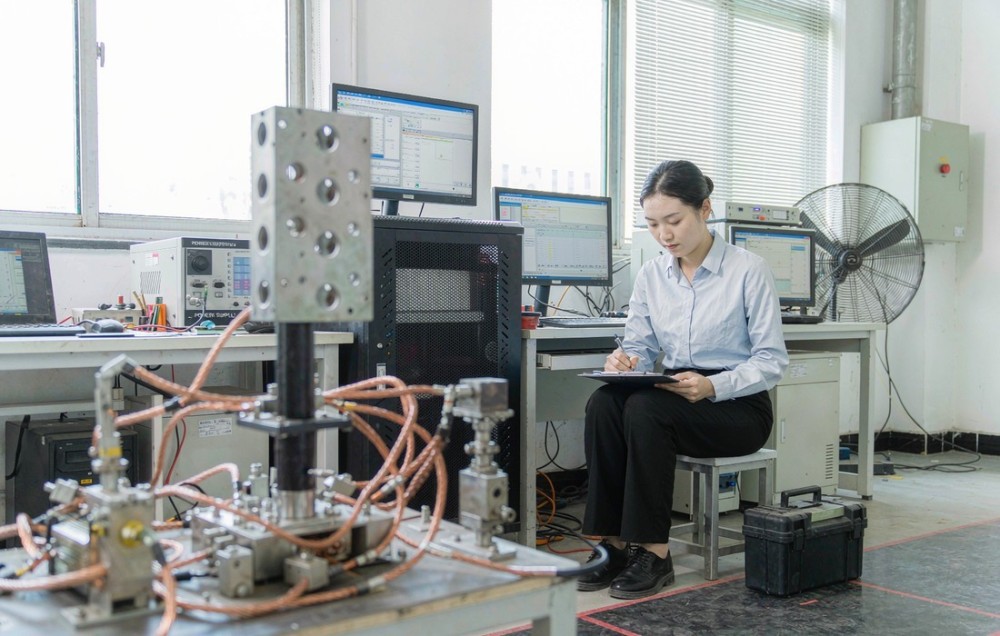

▲ 试验数据记录：程控运行+自动采集，让每一条温升曲线都可追溯

这个项目也给同类实验室留下了几条可复制的选型经验。一是先盘试品、后定设备：把未来一到三年可能承接的试品规格一并纳入电流档位规划，避免设备刚到位就不够用；二是重点核两项硬指标：配电类恒流电源的恒流稳定度与压降补偿能力，这两项直接决定温升数据能否经得起审核；三是优先选程控机型：支持上位机设定与数据导出的检测机构大电流试验电源，才能为后续检测流程自动化升级留好接口。

五、客户评价

中认英泰检测的实验室负责人在验收反馈中表示："这次采购的几台设备针对性很强，三档恒流源把主要试品规格全覆盖了，最直观的感受是温升试验跑起来省心——电流设定后基本不用管，曲线也漂亮。思齐的工程师在压降标定和操作培训上做得很细，把试验回路里的坑提前替我们踩掉了，这套低压大电流恒流电源对实验室能力的提升是实打实的。"

六、常见问题FAQ

FAQ1：温升试验为什么必须用恒流电源，普通调压器不行吗？
温升试验考核额定电流下的发热状态，普通调压器是恒压输出，试品阻抗随温度变化时电流随之漂移；恒流电源闭环控制电流稳定，数据才具备可比性与可追溯性。

FAQ2：100A、250A、400A三档是怎么确定的？
按实验室试品的额定电流覆盖面划分，让每台设备运行在各自额定的中高段，恒流精度最优；试品规格介于两档之间时优先选低一档满段运行，避免大马拉小车。

FAQ3：SQ-AC33-5V这类低压大电流电源，如何解决线路压降问题？
一是采用足够截面的短电缆与铜排连接；二是设备端与试品端双点采样标定补偿；三是调试阶段以试品端实测电流为准核定设定值，确保试验电流真实达标。

FAQ4：程控交流调压源在检测实验室里还能做什么？
除动作电压试验外，还可用于产品输入电压适应性试验、仪表校核以及需要改变交流激励幅值的测试，支持电压序列编程后，多步骤试验可一次设定自动完成。

FAQ5：恒流电源长时间满载运行要注意什么？
保证机房通风与散热空间，定期清洁风道滤网；试验前确认接线端子紧固，避免接触电阻增大导致局部过热；按周期做电流精度校核，保证数据长期可信。
