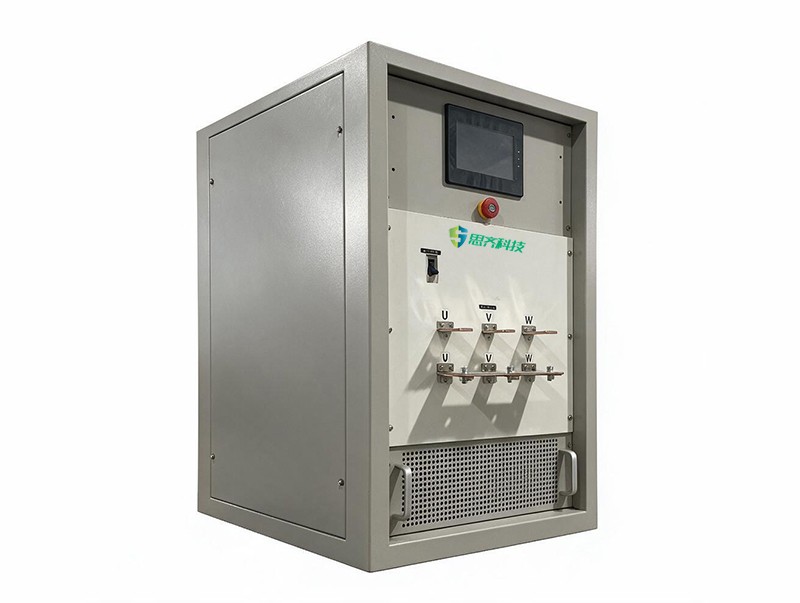

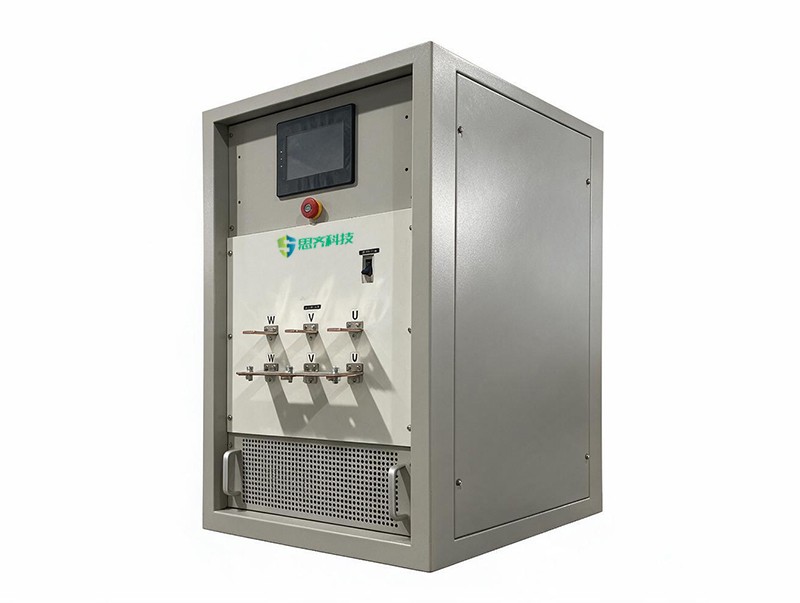

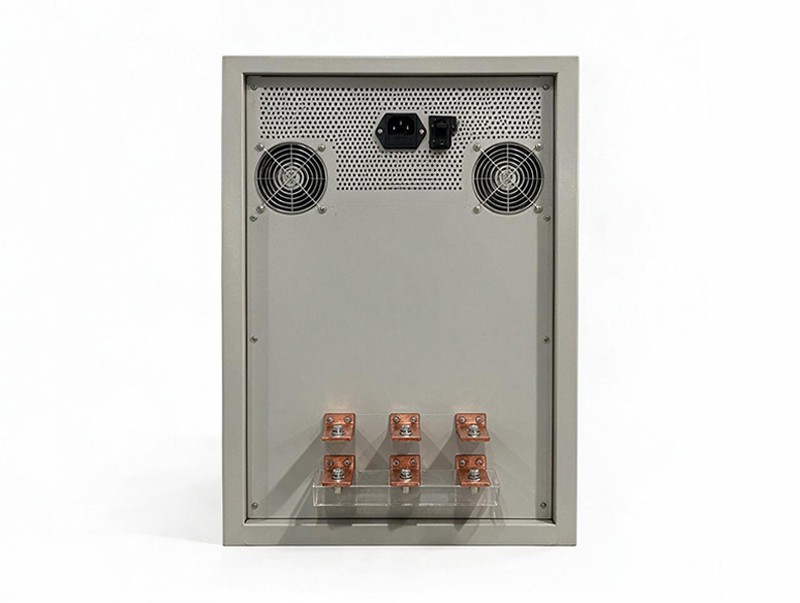

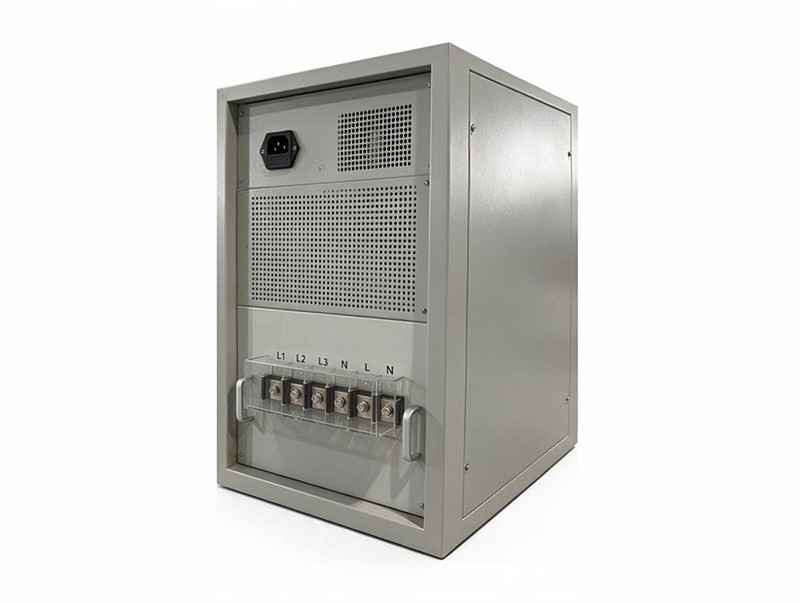

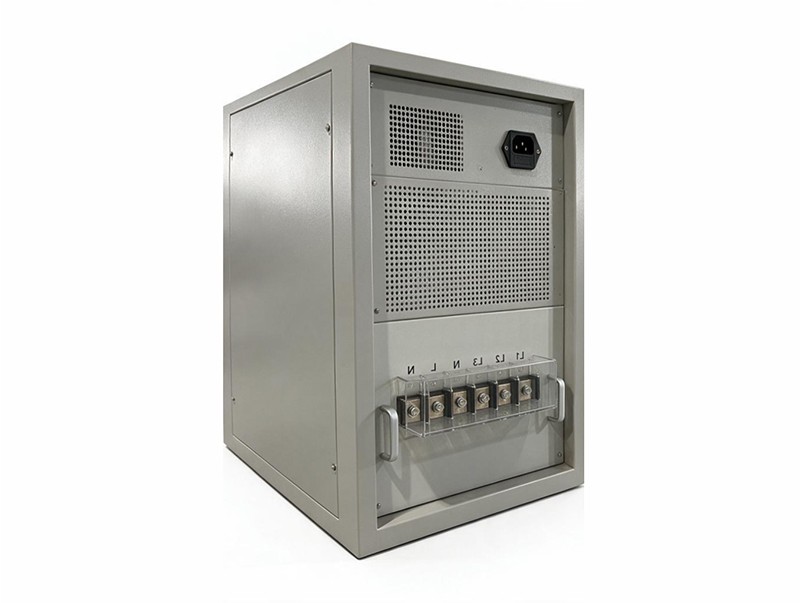

SD1000H系列交/直流恒流电源面向线缆及配电导体的载流温升与耐久试验。电缆、超导电缆可通入额定载流电流测量导体与接点温升,也可按标准做多段电流循环的载流耐久考核;铜排、配电柜、断路器柜等导体件同样适用,SD1000H-K系列具备≤20ms高速电流响应,可用于断路器脱扣与熔断器熔断试验。设备输出通道与电流容量非标定制,单机最大输出电流可达15000A,支持单相、两相、三相及多路并联输出。
设备由电压环、电流环双闭环控制:空载时输出电压为设定电压,带载时输出电流即设定电流,负载阻抗变化不影响恒流精度;被测线缆温度升高引起阻抗变化时,输出电压自动跟随,试验电流保持锁定。恒压、恒流模式随工况自动切换,线缆接点松脱或负载离线时对应通道自动转入电压模式,避免试验中断。支持阶跃、渐变两种编程模式,1~9999步工步配合csv导入导出,可按试验标准编排多段电流循环与保持时间。整机效率≥90%、内置隔离变压器、强迫风冷;输入、输出与控制回路多重隔离,长时间通流试验可无人值守。适用于线缆载流温升、载流耐久、脱扣与熔断试验,支持非标定制。
电压/电流谐波、纹波含量低
恒压、恒流工作模式自动切换
多种通信规约,支持二次开发
SD1000H系列交/直流恒流源为非标定制机型,选型时按被测线缆的载流量与试验标准确定输出通道与电流容量,最大可达15000A,支持多路输出与程控循环测试;以下为系列通用技术指标,具体配置以技术协议为准。
典型定制方向:多路输出配合程控循环测试;按线缆载流量与试验标准配置电流容量;宽范围输出电压适配不同规格线缆样品。
| 输出连接方式 | 一相两线(交流、直流) 三相四线(交流) |
| 输出通道数 | 非标定制,支持多路输出 |
| 输出电压范围 | 非标定制 |
| 输出电压精度 | 0.5%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.5%F.S.(热稳定后连续测试2个10min) |
| 显示分辨率 | 0.001V |
| 电流范围 | 非标定制,最大可达15000A |
| 精度 | 0.5%rdg+0.5%F.S. |
| 电流稳定率 | ±0.5%FS |
| 互感器精度 | 0.2级 |
| 动态响应时间 | 从0A到设定输出电流值≤20ms |
| 显示分辨率 | 0.01A |
| 模式 | 阶跃、渐变 |
| 编程步数 | 1~9999 |
| 可设参数 | 持续时间、电压、电流 |
| 编程记忆 | 支持增加、删除、csv格式工步导入、导出 |
| 电流值步进 | 0.1A |
| 循环次数 | 0~9999 |
| 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47.5Hz~52.5Hz |
| 输入功率因数 | ≥0.99 |
| 输入电流谐波畸变率 | 额定功率运行时,馈网电流谐波≤3% 全功率范围内,产生的谐波有效值不超过额定条件下的绝对值 |
| 通信接口 | RJ45、RS485;支持ModbusTCP及ModbusRTU |
| 保护功能 | 输入过欠频/过欠压,输入过流,IGBT过流、过温、过压;输出过流,短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高mm) | 非标定制 |
| 重量(kg) | 非标定制 |
整机效率 ≥90% | 隔离方式 内置隔离变压器 | 散热方式 强迫风冷 | 工作方式 长时间开路·长时间短路 |
| 特点 | 功能说明 |
| 自动恒流 | 输出电流只由设定值决定,负载阻抗变化不影响恒流精度;被测线缆导体电阻随温升变化时,输出电压自动跟随,试验电流始终锁定; |
| 高动态 | IGBT逆变配合高速控制环路,电流响应与恢复时间短(≤20ms),SD1000H-K机型可用于断路器脱扣、熔断器熔断试验; |
| 定制化输出模式 | 单相、两相、三相输出模式齐备,三相独立可调,可定制并联输出与多路输出,按被测线缆载流量灵活配置通道容量; |
| 纯净输出 | 数字控制与硬件滤波相结合,输出谐波与纹波含量低、波形平滑,减少纹波对温升测量与数据采集的干扰; |
| 双模式切换 | 恒压、恒流模式随工况自动切换;线缆接点松脱或负载离线时,该通道自动由电流模式转为电压模式,避免试验中断; |
| 可编程能力 | 支持阶跃、渐变两种编程模式,1~9999步工步配合csv导入导出,可按试验标准编排多段电流循环与保持时间; |
| 可维护性好 | 功率、滤波、控制三大单元模块化布置,检修更换便捷,满足载流耐久试验长时间连续运行的维护需求; |
| 高可靠性 | 输入、输出与控制回路多重隔离设计,整机抗干扰能力强,在配电实验室环境下可长期稳定运行; |
| 保护能力 | 过功率、过电流、过电压、短路、过温、冲击及电压畸变保护完备,长时间通流试验可无人值守; |
| 友好的人机界面 | 大屏幕液晶屏同时显示电压、电流、有功功率、视在功率、功率因数、峰值因数等运行数据,载流温升过程实时可见; |
| 本地/远程控制 | 本地、远程两种操作模式可软件切换,远程模式覆盖本地全部操作;RS485、RJ45接口与ModbusTCP、ModbusRTU规约支持接入自动化循环测试系统,支持二次开发。 |
SD1000H系列交/直流恒流源以电压环、电流环双环控制为核心,恒压、恒流双模式随负载工况自动切换,专为线缆及配电导体的载流温升与耐久试验设计:输出通道与电流容量非标定制,最大输出电流15000A,≤20ms高速电流响应,支持程控与自动化循环测试,可对接各类温升试验系统。
01 线缆载流温升 对电缆、超导电缆通入额定载流电流,测量导体与接点温升,验证线缆载流能力 | 02 载流耐久试验 按试验标准编排多段电流循环,对线缆及接插件做长时间通流耐久考核 | 03 脱扣测试 SD1000H-K机型以≤20ms高速电流响应,测得断路器脱扣时间与熔断器熔断时间 | 04 电解电镀 作为电解、电镀工艺电源,输出电压随电解液浓度自动变化,长时间维持电流恒定 |
| 电缆 | 超导电缆 | 铜排 | 配电柜 | 断路器 |
| 断路器柜 | 熔断器 | 接触器 | 半导体 | 变压器 |
电流动态响应 ≤20ms | 最大输出电流 15000A | 输出路数 多路输出 | 整机效率 ≥90% |
以上为 SD1000H 系列关键性能指标,输出通道与容量支持非标定制,详细参数请参见《SA1000H/SD1000H交直流恒流电源技术规格书》。
输出空载时,输出电压为设定电压;输出带载时,输出电流即设定电流,不受负载阻抗变化影响。线缆阻抗随温升变化,输出电压随之自动调整,试验电流全程保持恒定。
SD1000H系列交/直流恒流电源用于线缆类被测件的载流试验:电缆、超导电缆可通入额定载流电流测量导体与接点温升,也可按标准做多段电流循环的载流耐久考核;铜排、配电柜、断路器/断路器柜等导体件同样适用。其中 SD1000H-K 系列具备高速电流响应能力(≤20ms),可用于断路器脱扣、熔断器熔断试验。
输出由电压环、电流环双闭环控制:空载时输出电压为设定电压,带载时输出电流即设定电流,负载阻抗变化不影响恒流精度,恒压、恒流模式随工况自动切换。被测线缆温度升高引起阻抗变化时,输出电压自动跟随,试验电流保持锁定。

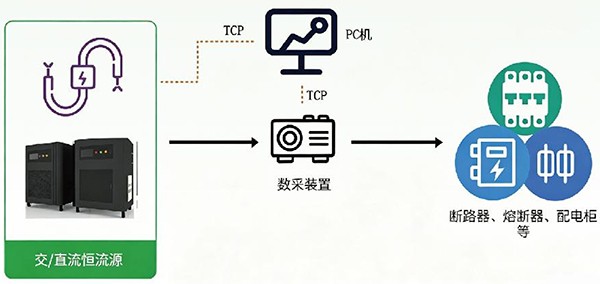

![]() | 测试时把恒流源输出端接到被测件上——电缆、超导电缆、铜排、配电柜或断路器/断路器柜,通入稳定的交/直流电流即可开展载流温升、载流耐久与脱扣测试;过程中输出电压随负载自动调整,电流始终稳定不变。 |

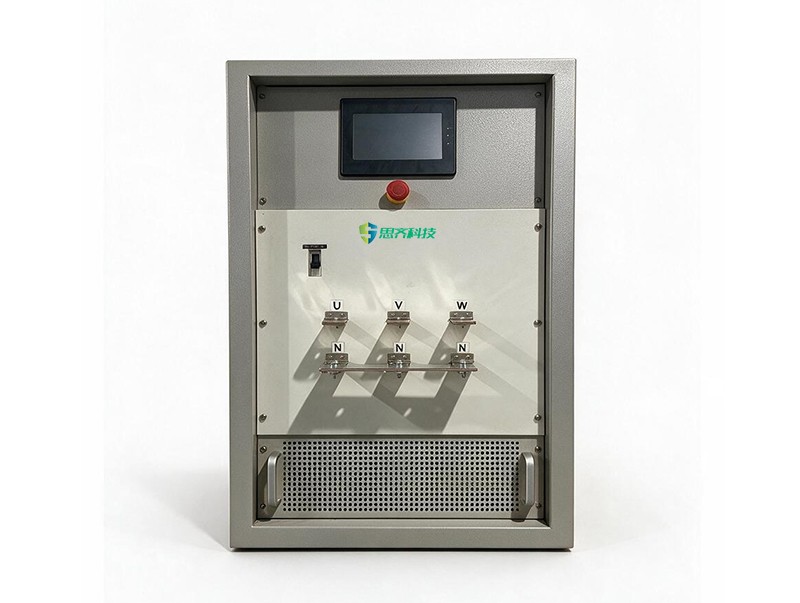

SD1000H系列交/直流恒流电源的人机交互由大屏幕液晶触摸屏与面板急停按钮组成,支持本地/远程两种操作模式,载流温升试验全程状态即时呈现。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 同屏显示输出电压、电流、有功功率、视在功率、功率因数、峰值因数等数据,载流温升试验状态实时掌握。 |
| 参数设置区 | 输出电压、电流等试验参数在此设定,内置权限管理,防止非授权人员误操作。 |
| 编程控制区 | 阶跃、渐变两种编程模式,支持对持续时间、电压、电流的时序编程,1~9999步工步可csv导入导出,循环次数0~9999,满足自动化循环测试需求。 |
| 本地/远程控制区 | 支持本地、远程两种操作模式切换,远程模式覆盖本地全部操作;RS485、RJ45接口与ModbusTCP、ModbusRTU规约便于接入自动化测试系统并二次开发。 |
| 报警与故障记录区 | 过功率、过电流、过电压、短路、过温、电压畸变等报警信息实时显示,历史故障可追溯,配合急停按钮可立即切断输出。 |
