一、客户背景

徐州廷宇电气有限公司（以下简称“廷宇电气”）位于徐州经济技术开发区，是一家专业从事电能质量治理设备研发、生产、销售与服务的电力电子制造企业，主打产品包括APF有源电力滤波器、SVG静止无功发生器、TY-IC智能电容器及高压无功补偿成套装置，产品广泛应用于新能源场站、数据中心、医疗系统、钢铁化工、煤矿等对供电质量高度敏感的行业场景。作为APF/SVG整机与模块的自主制造厂商，廷宇电气产品线覆盖0.4kV低压配网到中高压用户侧，核心功率环节大量采用IGBT功率模块与直流母线电容架构，对功率器件的可靠性验证与整机电气性能考核提出了严苛要求。

公开行业数据显示，2025年中国电能质量治理设备行业市场规模已达约380亿元，同比增长12.5%；随着风电、光伏累计并网装机突破12.5亿千瓦、占全国总装机比重升至38.6%，非线性负载与波动性电源对配电网电压暂降、谐波畸变的扰动持续加剧，APF/SVG已成为工业与新能源场景的“刚需型”电力电子装备。行业扩容的同时，用户对装置可靠性、满负荷长期运行能力的要求水涨船高——这直接传导到制造环节：廷宇电气在研发验证与型式考核阶段，迫切需要一台能稳定输出高电压、大电流的直流模拟电源，作为功率单元老炼、整机联调与新产品验证的核心测试激励源。

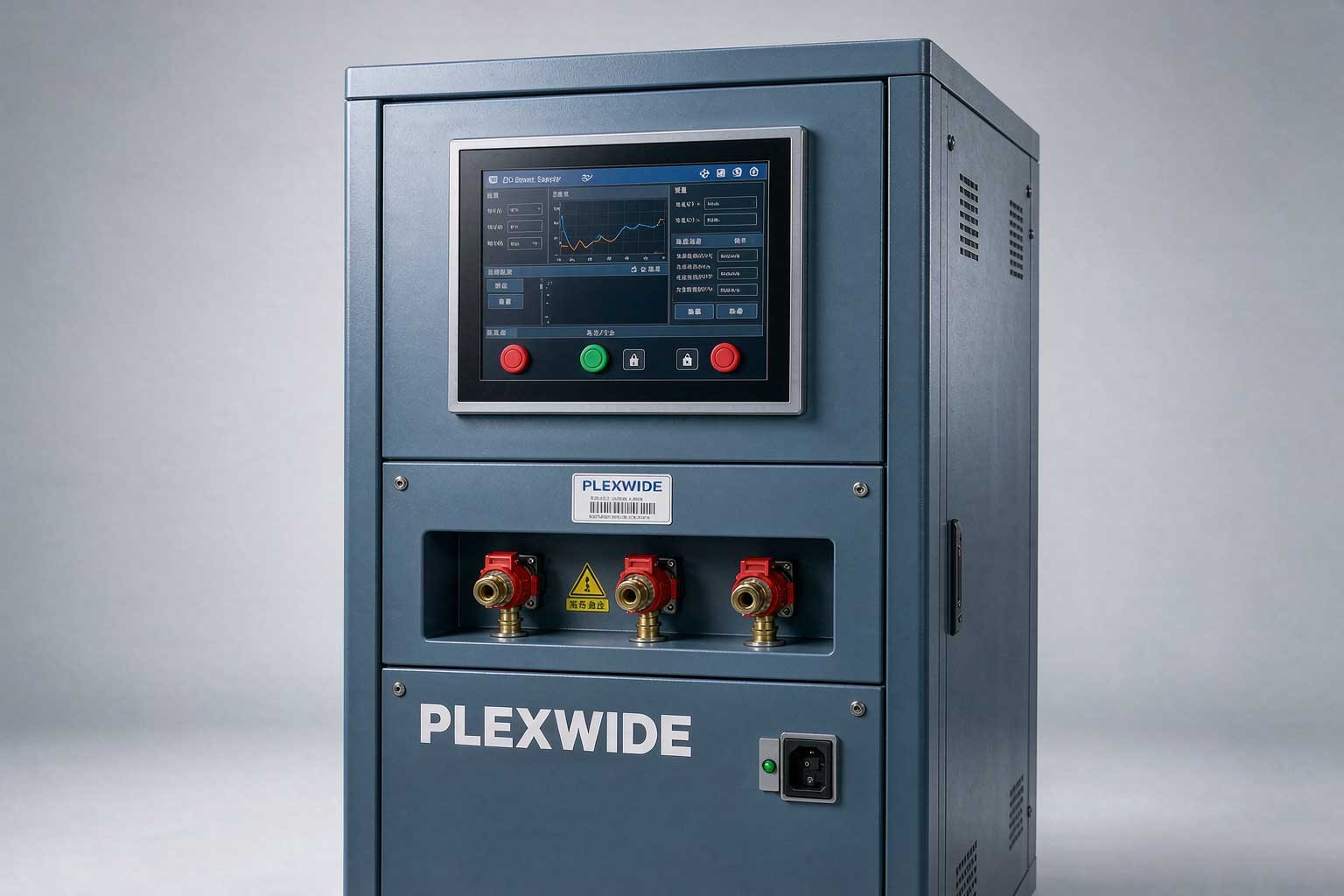

▲ 思齐科技SD-B800/2250/1500直流模拟电源：800kW额定功率、2250V最高输出电压、1500A额定电流，面向高电压大电流电力电子测试场景

二、升级前研发验证环节的四大瓶颈

在与廷宇电气研发与质量团队的前期交流中，我们梳理出其在直流测试能力上的四方面现实约束：

瓶颈一：功率器件满载老炼“缺手段”

SVG/APF的核心功率单元由IGBT模块与直流母线电容构成，器件在出厂前的早期失效筛选（老炼）直接决定整机现场故障率。此前实验室受限于直流电源容量，只能以额定电流的60%-70%进行降额老炼，且无法长时间满载连续运行——部分批次器件的热疲劳缺陷直到整机交付投运后才暴露，导致现场返修成本高企。

瓶颈二：电压等级覆盖不全，“一台设备测不了多平台”

廷宇电气产品涵盖低压与中高压多个电压平台，功率单元直流侧工作电压差异悬殊。原有电源最高输出仅数百伏，测试中高压链式拓扑功率单元时需临时外协或外借设备，单次测试的排期等待常达1-2周，严重拖慢研发迭代节奏。

瓶颈三：真实电池方案成本高、风险大、边界覆盖不足

在储能变流器（PCS）、直流变换装置等新产品的研发验证中，直流侧需要模拟电池簇从空载到满载、从高SOC到低SOC的宽电压工况。采用真实电池组不仅一次性投入高、充放电管理繁琐，而且存在过充、热失控等安全隐患；更关键的是，真实电池无法精确复现“电压阶跃、电流骤变”等边界工况，测试重复性差，数据难以横向对比。

瓶颈四：工况复现与数据追溯依赖人工

传统测试采用手动调节与人工记录，测试波形、电流曲线、温升数据散落在不同仪表中，归档整理耗时且易出错。当客户对某一型号提出“复现出厂验证数据”的要求时，研发团队往往需要花费数天重新搭建环境。

三、SD-B800/2250/1500解决方案与核心规格

针对上述瓶颈，苏州思齐电子科技有限公司为廷宇电气提供了一台SD-B800/2250/1500直流模拟电源。该设备以“宽电压范围输出”与“高精度恒流/恒压可控”为核心能力，一套设备即可覆盖从低压功率单元老炼到中高压直流母线模拟的完整电压区间，实现研发验证环节的“一台顶多台”。

技术参数	SD-B800/2250/1500指标	对廷宇电气研发验证的价值
额定输出功率	800kW	满足功率单元满载、1.0倍额定工况长时间老炼考核
额定输出电压	2250V（可编程连续可调）	一套覆盖低压至中高压多电压平台，消除外协等待
额定输出电流	1500A	低压段可输出更大电流，兼容大电流老炼与大容量测试
输出模式	恒压CV/恒流CC双模式	既可作电压源模拟直流母线，也可作电流源考核载流能力
输出电压精度	≤±0.2%F.S.（典型0.1%级）	为器件老炼与参数标定提供可量化、可重复的激励基准
输出纹波与噪声	≤0.5%F.S.（rms）	低纹波输出还原真实母线环境，避免干扰被测对象
整机效率	≥92%	长时间满载老炼工况下显著降低电费与散热负担
编程与序列	多步时序编程，支持阶跃/斜坡输出	一键复现电池充放电曲线、电压暂态等边界工况
通信与控制	SCPI标准指令+Modbus双协议，以太网/RS485接口	接入研发上位机与数据采集系统，实现自动化测试
保护功能	过压/过流/过温/短路多重保护	保护昂贵IGBT模块与被测装置，降低试验风险

四、典型研发测试场景的技术应用分析

设备投运后，廷宇电气研发实验室围绕SD-B800/2250/1500形成了四类标准化测试应用：

场景一：IGBT功率模块与直流母线电容满载老炼

针对SVG/APF功率单元，采用恒流（CC）模式输出额定电流进行48-168小时连续老炼，同时以红外热像仪与热电偶监测器件结温。2250V的电压上限使中高压链式拓扑功率单元也能在本实验室完成100%满载考核——老炼结束后器件早期失效被有效拦截，整机现场故障率显著下降，返修成本同步压缩。

场景二：储能PCS与直流变换装置直流侧模拟

利用CV模式的宽电压可编程特性，将输出电压按“空载-浮充-额定-截止”分段设定，模拟电池簇不同SOC状态；通过编程序列注入电压阶跃，考核PCS在母线电压突变时的控制稳定性与保护动作正确性。相较于真实电池组方案，测试重复性从“大致可比”提升到“严格可复现”，单次充放电边界测试时间缩短约70%。

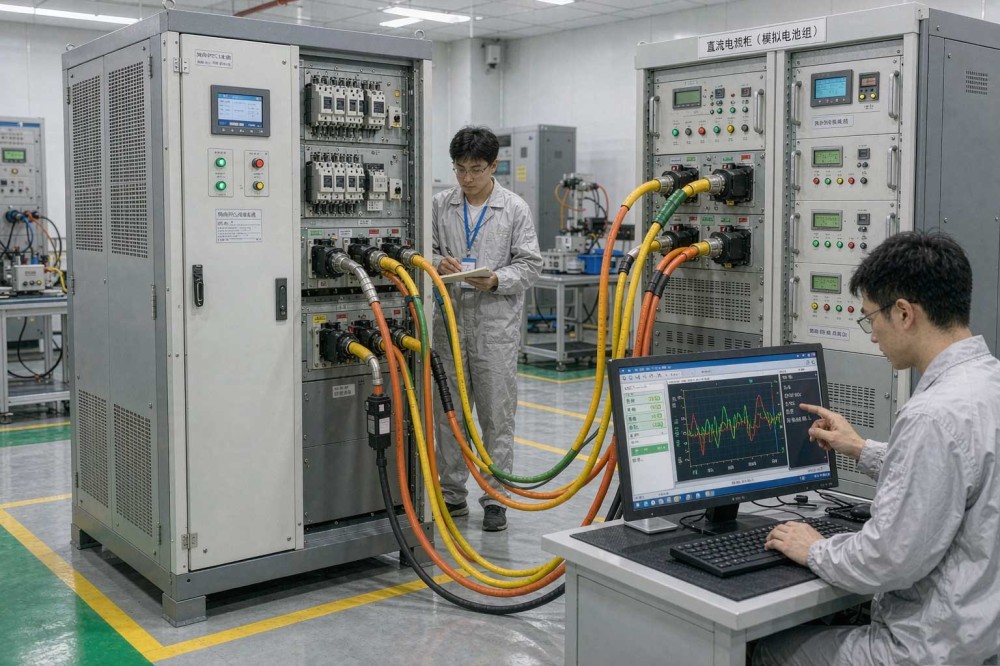

▲ 研发实验室中，SD-B800/2250/1500以恒压模式模拟储能电池簇直流母线，考核PCS充放电控制与保护逻辑

场景三：宽电压范围覆盖下的多平台通用验证

0-2250V连续可调的输出能力，使实验室可以用同一台设备依次完成400V级低压产品、中高压链式单元、直流母线供电装置等多个电压平台的验证任务，无需为每个平台单独配置电源。测试工位切换时间从原来的1-2周外协等待压缩到当天内完成，研发样机的迭代验证周期明显缩短。

场景四：工况序列编程与数据可追溯体系

依托SCPI指令与上位机软件，研发团队将“电压斜坡、电流阶跃、循环时序”固化为标准测试脚本，任何人调用同一脚本即可得到一致的激励波形；测试过程中的电压、电流、功率数据自动记录并关联被测产品序列号，形成可追溯的电子化试验档案。当客户审核或质量追溯需要复现验证数据时，工程师可在数小时内完成整套复现。

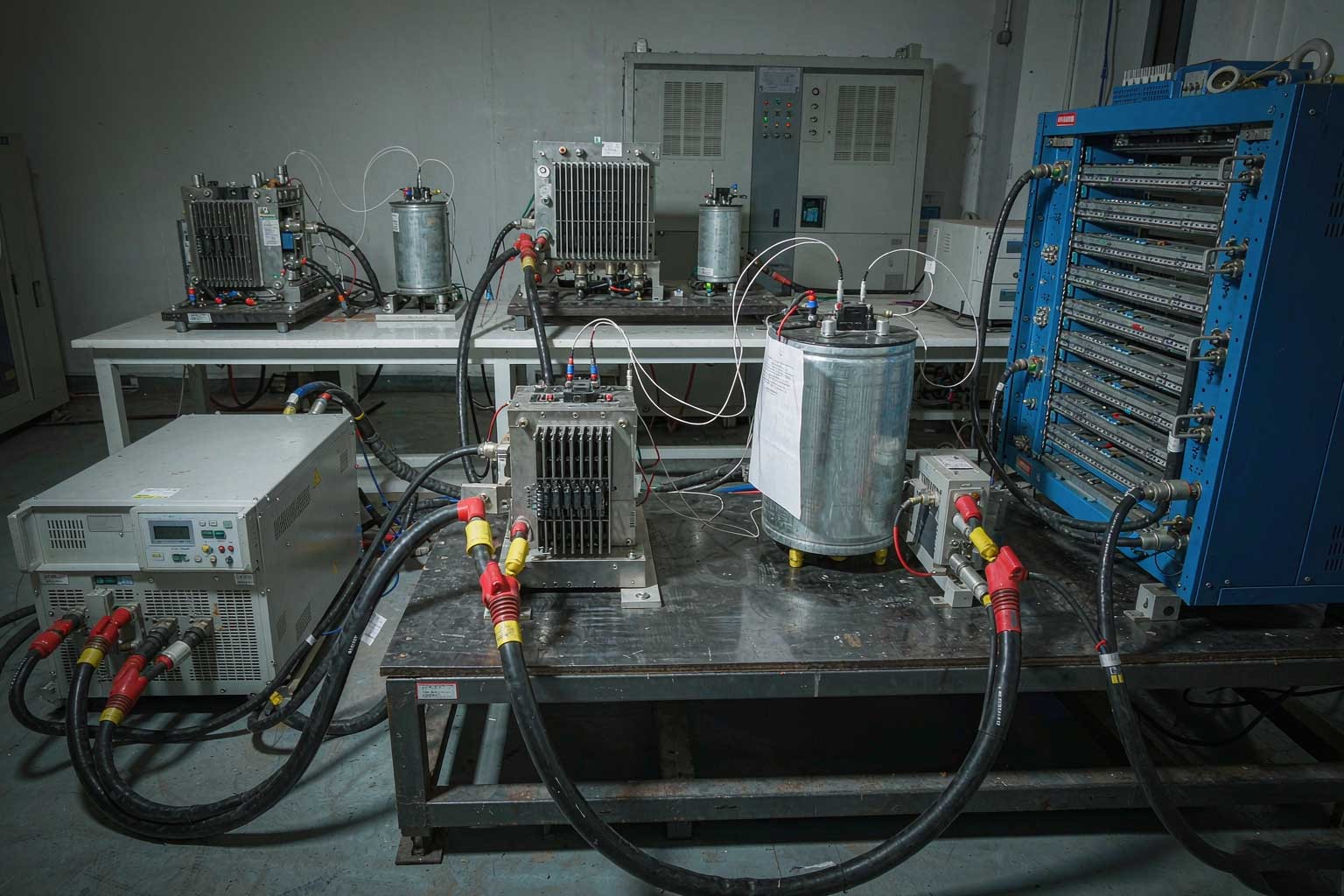

▲ SVG/APF功率单元IGBT模块满载老炼工位：直流模拟电源长时间输出额定电流，配合测温系统完成器件早期失效筛选

五、应用价值小结

对比维度	升级前	引入SD-B800后
满载老炼能力	60%-70%降额，无法长时间满载	100%额定功率连续满载老炼，器件失效早发现
电压平台覆盖	低压为主，中高压依赖外协	0-2250V一套覆盖，当日完成平台切换
电池工况模拟	真实电池组，成本高、边界覆盖不足	编程序列精确复现SOC电压曲线，重复性高
数据追溯	人工记录，复现需数天	电子化档案，数小时完成复现验证

从研发验证的“缺手段、靠外协”到“全覆盖、可复现”，SD-B800/2250/1500直流模拟电源已成为廷宇电气电力电子研发实验室的核心测试基础设施。在电能质量治理装备行业年增速超12%、新产品迭代不断加速的背景下，这套“宽电压、大电流、可编程、可追溯”的直流测试能力，正为廷宇电气的产品可靠性口碑与研发效率提供扎实的底层支撑。

苏州思齐电子科技有限公司深耕电力电子测试装备领域，提供从电网模拟电源、可编程交流电源到直流模拟电源、交直流恒流电源的全系列测试解决方案，支持按用户工况非标定制，为电力电子制造企业的研发验证与质量保障提供一站式装备支撑。
