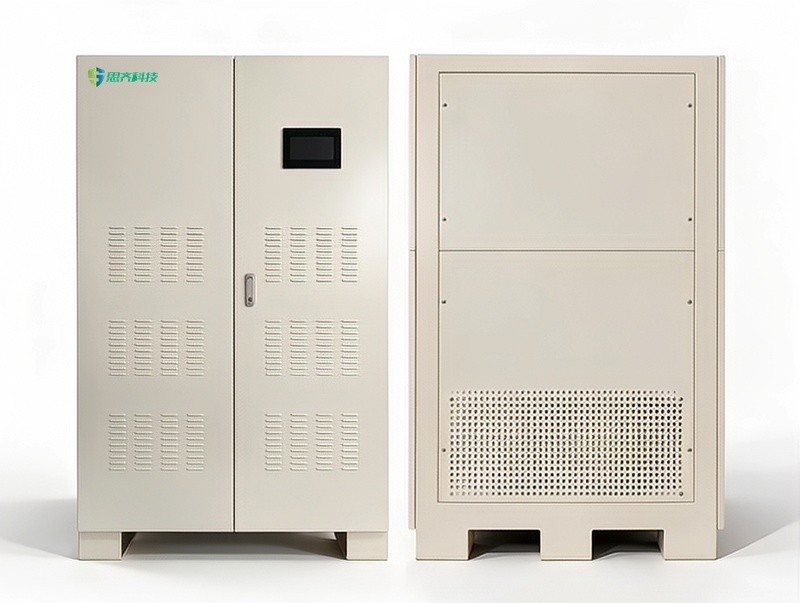

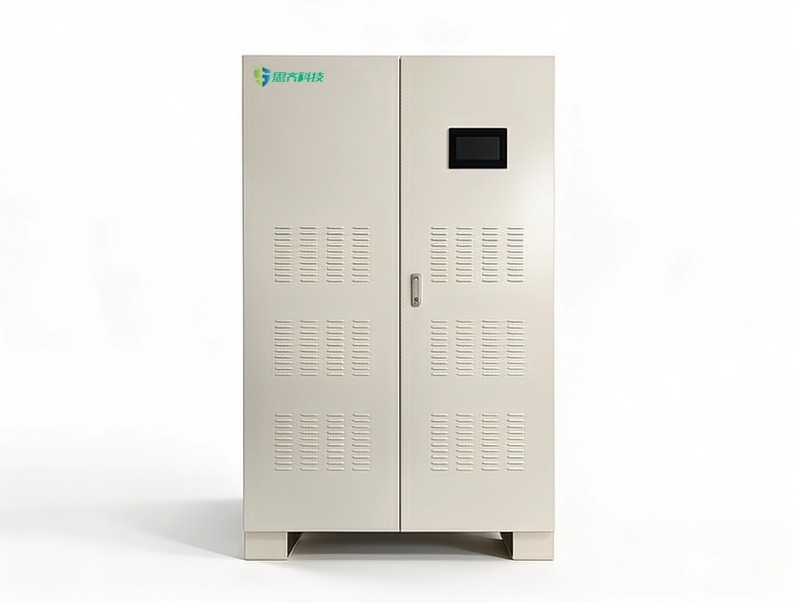

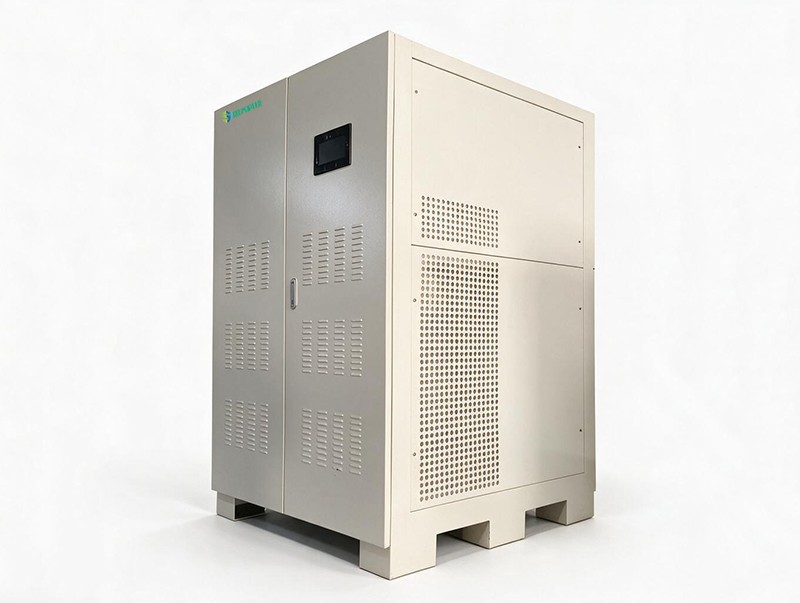

SA1000系列交流变频电源是系列级产品,针对电力电子设备性能检测、电网抗扰度检测、电机类冲击性负载及新能源变流装置测试开发。设备采用电力电子IGBT/SPWM控制方式,输出幅值、频率连续可调的高精度正弦波交流电压,具备工步编辑能力,可通过上位机软件实现编程控制。全系列共30个型号,按输出形态分为单相机型(10~150kVA,型号后缀 -D)与三相四线机型(10~2000kVA)两类,单机最高2000kVA,两类机型共用同一控制平台与操作界面。
应用上,系列既可作为供能电源,为交直流充电桩、电机与变频驱动类负载、精密电子及家电类负载提供稳定供电;也可作为电网模拟电源,模拟电压跌落、频率偏移及三相不平衡等工况,为被测设备提供性能检测与抗扰度试验电源,覆盖交直流充电桩、电机与变频驱动类负载、光伏逆变器与储能PCS、数据中心与UPS及精密电子产品的供电与检测场景。整机配备过压、过流、过热多重安全防护;机架式一体化结构支持机柜快速集成,适配自动化产线规模化测试,厂家支持功率定制与专业选型。
支持电压/频率的步阶、渐变模式
热损耗控制,效率可达85%-90%
IGBT技术最高2000kVA容量输出
SA1000 系列共 30 个型号,按输出形态分为两类:单相机型(10~150kVA,型号后缀 -D)与三相四线机型(10~2000kVA)。两类机型共用同一控制平台与操作界面,按被测对象的容量与相制就近选型即可。
| 功率(kVA) | 型号 | 输出接线方式 | 低档/高档输出电流(A) | 尺寸(宽深高·m) | 重量(kg) |
| 10 | SA1010-D | 单相 | 83.3/41.7 | 0.6*0.85*0.95 | 210 |
| 10 | SA1010 | 三相四线 | 27.8/13.9 | 0.6*0.85*0.95 | 230 |
| 15 | SA1015-D | 单相 | 125.0/62.5 | 0.6*0.85*0.95 | 240 |
| 15 | SA1015 | 三相四线 | 41.7/20.8 | 0.6*0.85*1.34 | 300 |
| 20 | SA1020-D | 单相 | 166.7/83.3 | 0.6*0.85*1.34 | 290 |
| 20 | SA1020 | 三相四线 | 55.6/27.8 | 0.6*0.85*1.34 | 310 |
| 30 | SA1030-D | 单相 | 250.0/125.0 | 0.6*0.85*1.34 | 340 |
| 30 | SA1030 | 三相四线 | 83.3/41.7 | 0.6*0.85*1.34 | 390 |
| 45 | SA1045-D | 单相 | 375.0/187.5 | 0.8*0.86*1.55 | 540 |
| 45 | SA1045 | 三相四线 | 125.0/62.5 | 0.8*0.86*1.55 | 500 |
| 60 | SA1060-D | 单相 | 500.0/250.0 | 0.8*0.86*1.55 | 610 |
| 60 | SA1060 | 三相四线 | 166.7/83.3 | 0.8*0.86*1.55 | 580 |
| 75 | SA1075-D | 单相 | 625.0/312.5 | 0.8*0.86*1.55 | 670 |
| 75 | SA1075 | 三相四线 | 208.3/104.2 | 0.8*0.86*1.55 | 670 |
| 100 | SA1100-D | 单相 | 833.3/416.7 | 1.05*0.97*1.8 | 730 |
| 100 | SA1100 | 三相四线 | 277.8/138.9 | 1.05*0.97*1.8 | 700 |
| 120 | SA1120-D | 单相 | 1000.0/500.0 | 1.15*1.24*1.9 | 935 |
| 120 | SA1120 | 三相四线 | 333.3/166.7 | 1.05*0.97*1.8 | 840 |
| 150 | SA1150-D | 单相 | 1250.0/625.0 | 1.15*1.24*1.9 | 1092 |
| 150 | SA1150 | 三相四线 | 416.7/208.3 | 1.15*1.24*1.9 | 1095 |
| 200 | SA1200 | 三相四线 | 555.6/277.8 | 1.15*1.24*1.9 | 1225 |
| 300 | SA1300 | 三相四线 | 833.3/416.7 | 1.15*1.24*1.9 | 2220 |
| 400 | SA1400 | 三相四线 | 1111.1/555.6 | 联系公司确认 | 2465 |
| 500 | SA1500 | 三相四线 | 1388.9/694.4 | 联系公司确认 | 3335 |
| 600 | SA1600 | 三相四线 | 1666.7/833.3 | 联系公司确认 | 3600 |
| 800 | SA1800 | 三相四线 | 2222.2/1111.1 | 联系公司确认 | 3960 |
| 1000 | SA11000 | 三相四线 | 2777.8/1388.9 | 联系公司确认 | 联系公司确认 |
| 1200 | SA11200 | 三相四线 | 3333.3/1666.7 | 联系公司确认 | 联系公司确认 |
| 1500 | SA11500 | 三相四线 | 4166.7/2083.3 | 联系公司确认 | 联系公司确认 |
| 2000 | SA12000 | 三相四线 | 5555.6/2777.8 | 联系公司确认 | 联系公司确认 |
| 输出连接方式 | 单相机型:单相;三相四线机型:三相四线(见选型清单) |
| 输出电压范围 | 低档:0~150VLN;高档:0~300VLN |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.5%rdg+0.5%F.S.(热稳定后连续测试 2 个 10min) |
| 反应时间 | 2ms |
| 电压失真 | ≤2%@50Hz(线性负载) |
| 负载稳压率 | ≤±1%(线性负载) |
| 显示分辨率 | 0.1V |
| 电流范围 | 见选型清单 |
| 精度 | 0.5%rdg+0.5%F.S. |
| 显示分辨率 | 0.1A |
| 波峰因素 | 3:1 |
| 调节范围 | 45~65Hz |
| 调节精度 | ±0.5%F.S. |
| 频率稳定度 | 0.01% |
| 调节步进 | 0.01Hz |
| 调节范围 | 0~359°(三相相位独立可调) |
| 精度 | ±0.3° |
| 设置分辨率 | 0.1° |
| 输入电压 | 380Vac±15% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47Hz~53Hz / 57Hz~63Hz |
| 输入功率因数 | ≥0.85 |
| 通信接口 | RS485(标配);RS232/GIPB(选配) |
| 保护功能 | 输入过欠频/过欠压,输入过流,IGBT 过流、过温、过压;输出过流,短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | 0~45℃ |
| 工作环境湿度 | 0~90%RH(无冷凝) |
| 海拔高度 | ≤1500m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
| 输出额定容量 | 10~2000kVA 共 30 个型号(单相 10 个 / 三相四线 20 个) |
| 输出形态 | 单相 / 三相四线(按机型选配,详见选型清单) |
| 整机效率 | ≥85%(主要特点载明效率可达 85%~90%) |
| 隔离与散热 | 内置隔离变压器 · 强迫风冷 |
| 特点 | 功能说明 |
| 系列化型谱 | 全系列 30 个型号,分单相(10~150kVA)与三相四线(10~2000kVA)两种输出形态,可按被测对象的容量与相制就近选型。 |
| 高精度大容量输出 | 通过先进的 SPWM 技术与大容量 IGBT 实现失真度低、稳定性高的正弦波电压、频率输出,单机最高 2000kVA。 |
| 高效率 | 经过严谨计算的一次电路参数以及特殊设计的热损耗控制,效率可达 85%~90%。 |
| 强大的可编程能力 | 通过内置 List 对电压、频率进行时序编程控制,支持电压/频率的步阶、渐变变化模式。 |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出。 |
| 友好的人机界面与本地/远程控制 | 大屏幕液晶屏操作及数据监控,实时查看电压、电流、功率等电气参数;可通过软件设定本地、远程两种操作模式,远程模式下可完成本地模式下的所有操作,具备 RS485、RJ45 等通信接口与 ModbusTCP、ModbusRTU 等通信规约,支持二次开发。 |
01 新能源汽车充电设施 | 02 电机与驱动类负载 | 03 光伏与储能变流装置 | 04 数据中心与 UPS 供电 |
05 精密电子及家电类负载 | |||
| 01 新能源汽车充电设施 | 作为电网模拟电源连接交/直流充电桩的交流输入端,模拟电网电压、频率变化及三相不平衡工况,完成电网适应性与故障穿越测试,能量被充电桩消耗。 |
| 02 电机与驱动类负载 | 作为抗冲击电源连接被测产品交流端,为三相电机、变频器、伺服驱动器等冲击性、非线性负载供电,具备峰值比 3:1 的应对能力,能量被负载消耗。 |
| 03 光伏与储能变流装置 | 作为电网模拟电源连接光伏逆变器、储能 PCS 的交流侧,模拟电压跌落、频率偏移等工况,完成并网性能与低电压穿越(LVRT)测试,能量被设备吸收或回馈。 |
| 04 数据中心与 UPS 供电 | 作为供电电源连接三相 UPS 及数据中心供配电设备输入端,模拟市电异常工况,验证切换时间与带载能力,能量被负载消耗。 |
| 05 精密电子及家电类负载 | 为开关电源、适配器、灯具照明、家电及医疗电子等负载提供稳定纯净的交流供电,能量被负载消耗。 |
电力电子控制方式 IGBT · SPWM | 输出形态 单相 · 三相四线 | 编程控制 工步编辑 | 最高输出容量 2000kVA(10~2000kVA) |
系列化型谱 · 单机最高 2000kVA
SA1000 系列交流变频电源采用电力电子 IGBT/SPWM 控制方式输出幅值、频率连续可调的高精度正弦波交流电压,具备工步编辑能力,可通过上位机软件实现编程控制。全系列共 30 个型号,分单相(10~150kVA)与三相四线(10~2000kVA)两种输出形态,单机最高 2000kVA,可覆盖从家电、精密电子到三相电机、光伏储能变流装置等不同容量的供电与检测需求。
SA1000 系列交流变频电源以 IGBT/SPWM 控制方式输出幅值、频率连续可调的高精度正弦波交流电压,支持工步编辑与上位机编程控制,全系列 30 个型号分单相与三相四线两种输出形态,单机最高 2000kVA。应用上既可作为供电电源、抗冲击电源与电网模拟电源,服务于交直流充电桩、电机与变频驱动类负载、光伏逆变器与储能 PCS、数据中心与 UPS、精密电子及家电类等被测对象,也可用于电力电子设备性能检测与电网抗扰度检测。单相场景可参见《SA1000系列单相交流变频电源》,三相四线场景可参见《SA1000系列三相交流变频电源》。
SA1000系列交流变频电源是针对电力电子设备性能检测、电网抗扰度检测、电机类冲击性负载及新能源变流装置测试而开发的高精度可编程交流电源。本系列采用电力电子 IGBT/SPWM 控制方式输出幅值、频率连续可调的高精度正弦波交流电压,具备工步编辑能力,可通过上位机软件实现编程控制。全系列共 30 个型号,分单相(10~150kVA)与三相四线(10~2000kVA)两种输出形态,单机最高 2000kVA,可覆盖交直流充电桩、电机与变频驱动类负载、光伏逆变器与储能 PCS、数据中心与 UPS 及精密电子产品的供电与检测场景。
输出容量 10~2000kVA | 控制方式 IGBT · SPWM | 输出形态 单相 · 三相四线 | 编程控制 上位机软件工步编辑 |

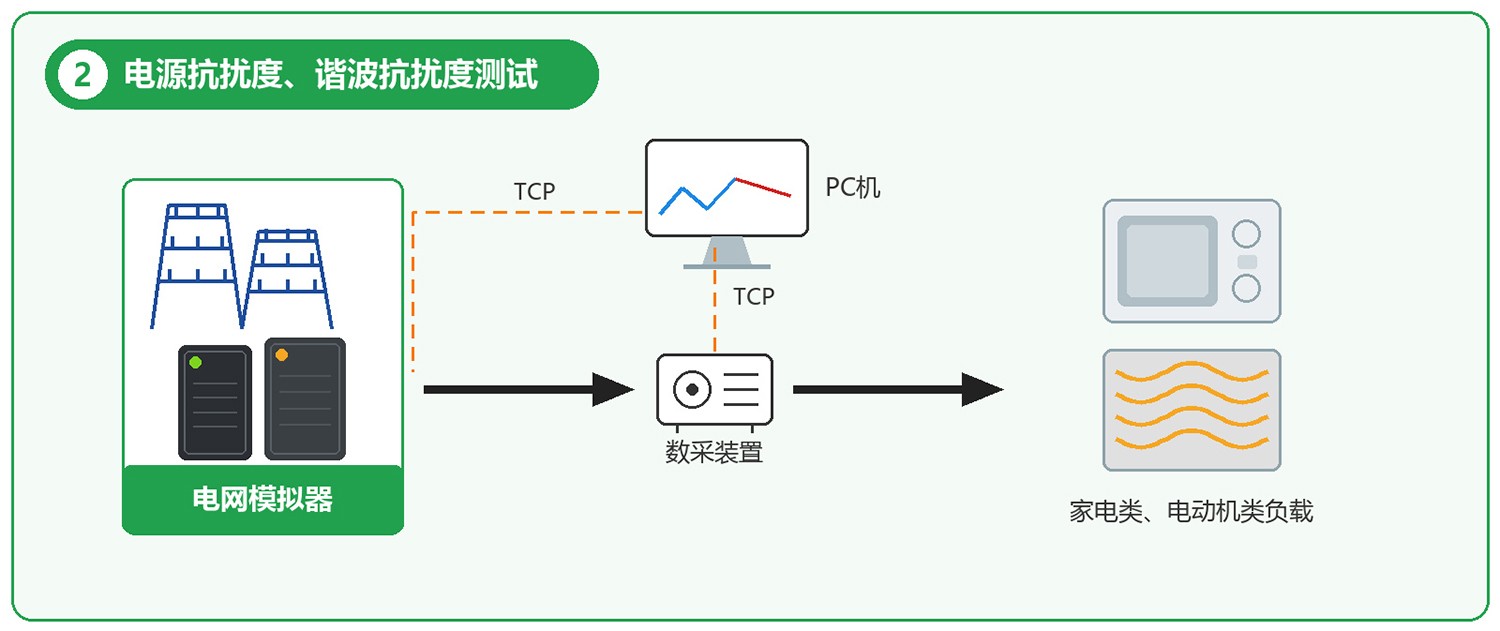

SA1000 系列交流变频电源既可作为供能电源,为交直流充电桩、电机与变频驱动类负载、精密电子及家电类负载提供稳定供电;也可作为电网模拟电源,模拟电压跌落、频率偏移及三相不平衡等工况,为被测设备提供性能检测与抗扰度试验电源。以下为两类典型应用方式。
| 典型应用 | 测试对象 | 电源工作方式 |
| 充电设施性能检测与电网适应性测试 | 交直流充电桩(单相 / 三相输入) | 供能模式:模拟电网电压、频率变化及三相不平衡工况,为充电桩供电并完成性能检测。 |
| 电机与变频驱动类负载供电 | 三相电机、变频器、伺服驱动器 | 供能模式:为冲击性、非线性负载供电,可承受电动机类冲击性负载(峰值比 3:1)。 |
|

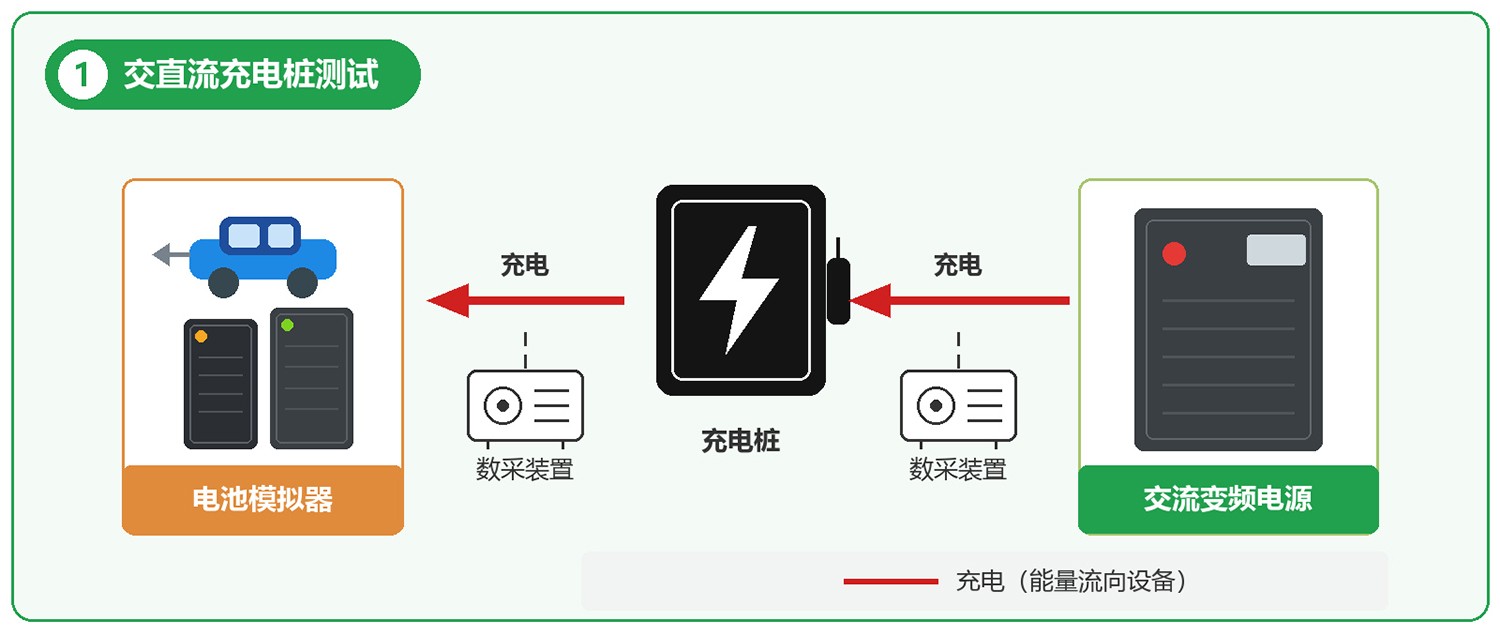

| 应用方式:SA1000 系列交流变频电源(按被测充电桩的相制与容量选择单相或三相四线机型)连接至交直流充电桩的交流输入端,通过模拟电网电压、频率变化及三相不平衡工况完成供电与性能检测,测试过程中电源工作在供能模式。 |
|
| 应用方式:SA1000 系列交流变频电源为电机、变频器、伺服驱动器等冲击性负载供电;面向电动机类冲击性负载时,全系列机型均具备峰值比 3:1 的应对能力。 |
SA1000 系列交流变频电源统一采用大屏幕液晶屏进行操作与数据监控,可实时查看运行过程中的电压、电流、功率等电气参数,并完成启停与编程操作。界面设有通用模式、步阶模式、渐变模式、实时采集四大功能页签;其中三相机型支持三相独立设定与相角设置,单相机型支持高低档输出模式切换,全系列均可设定本地/远程两种操作模式,远程模式下可完成本地模式下的全部操作,并具备 RS485、RJ45 等通信接口与 ModbusTCP、ModbusRTU 等通信规约,支持二次开发。界面主要功能分区如下:

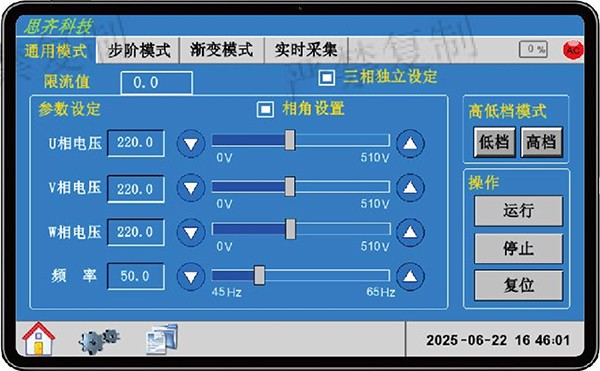

通用输出模式 |

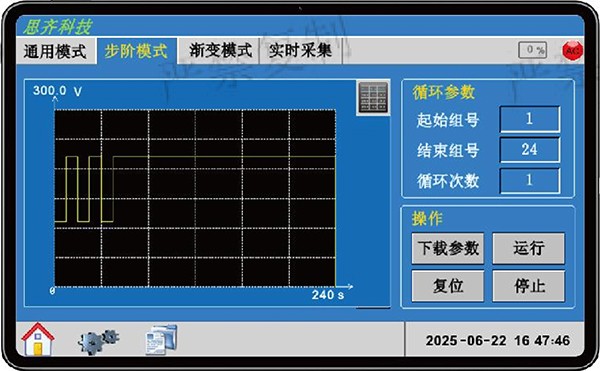

编程输出模式 |
| 界面功能分区 | 功能说明 |
| 通用模式 | 直接设定输出电压与输出频率(45~65Hz 连续可调):单相与三相四线机型均为低档 0~150V、高档 0~300V 连续可调,其中三相四线机型支持 U/V/W 三相独立设定;同时可设置限流值、相角及高低档输出模式,通过运行/停止/复位按键直接控制输出。 |
| 步阶模式 | 按设定的起始组号、结束组号与循环次数对输出电压做时序编程,下载参数后自动按序列循环输出,适用于电压突变、步阶变化类测试工况。 |
| 渐变模式 | 对输出电压做平滑连续的时序编程,配合循环参数设定可自动完成渐变扫频、渐变升降压等测试,适用于缓变工况的模拟与考核。 |
| 实时采集 | 实时采集并显示输出电压、电流、功率等电气参数,支持测试过程中的状态监控与数据记录,便于测试数据追溯。 |
