SA1000S系列三相电网模拟电源以谐波与间谐波模拟为核心。设备谐波注入范围覆盖2~50次@50Hz与2~50次@60Hz,单次谐波含量≤15%、总含量≤15%,注入精度±0.5%,支持单次谐波注入与49种不同组合,可完整复现电网谐波污染工况;间谐波注入范围1~3000Hz,总含量≤5%、精度±0.5%,支持5种组合,覆盖低于基频的非整数次谐波工况。三相电压不平衡调节支持电压、相位、不平衡因子三种方式,范围1~100%、步长1%、精度±0.5%。
设备另具备闪变模拟功能,闪变等级Pst1~10、调节精度±0.2,可模拟电网电压波动并考核设备对闪变的敏感性;三相相位0~359°独立可调,精度±0.3°、分辨率0.1°。输出采用柔性功率调节技术,最高相电压950V、具备3倍宽量程输出能力,输出电压精度高于0.1%F.S.、频率精度高于0.005Hz,便于在低压侧复现高压电网的谐波工况。整机效率≥92%、内置隔离变压器、最大支持10台并机扩容,适用于光伏逆变器、储能变流器、充电桩的谐波耐受验证与电能质量兼容测试。
频率精度高于0.005Hz,响应时间≤1ms
内置中日德等多国逆变器/变流器测试标准
功率密度≥105kVA/立方米,体积小重量轻
SA1000S 系列三相电网模拟电源覆盖 75~1000kVA 共 18 个型号,每档功率提供标准电压(0~450V)与高压(0~900V)两种输出规格。谐波注入、间谐波注入、三相不平衡与闪变模拟为全系列标配。以下为系列通用技术指标,具体型号的电压电流与尺寸重量请见选型清单。

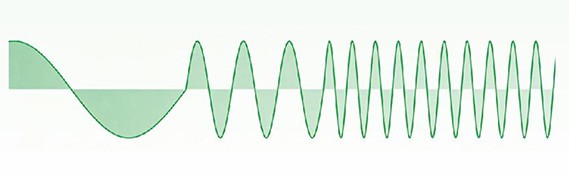

| 功率(kVA) | 型号 | 输出电压(L-N) | 输出电流(A) | 尺寸(宽深高·m) | 重量(kg) |
| 75 | SA1075S | 0~450 | 0~160 | 0.6*1.0*1.2 | 160 |
| 150 | SA1150S-L | 0~450 | 0~320 | 0.6*1.0*2.0 | 310 |
| 150 | SA1150S-H | 0~900 | 0~160 | 0.6*1.0*2.0 | 310 |
| 250 | SA1250S | 0~450 | 0~480 | 0.6*1.0*2.0 | 460 |
| 300 | SA1300S-L | 0~450 | 0~640 | 1.2*1.0*2.0 | 620 |
| 300 | SA1300S-H | 0~900 | 0~320 | 1.2*1.0*2.0 | 620 |
| 400 | SA1400S | 0~450 | 0~800 | 1.2*1.0*2.0 | 780 |
| 500 | SA1500S-L | 0~450 | 0~960 | 1.2*1.0*2.0 | 950 |
| 500 | SA1500S-H | 0~900 | 0~480 | 1.2*1.0*2.0 | 950 |
| 550 | SA1550S-L | 0~450 | 0~1120 | 2.4*1.0*2.0 | 1075 |
| 650 | SA1650S-L | 0~450 | 0~1280 | 2.4*1.0*2.0 | 1250 |
| 650 | SA1650S-H | 0~900 | 0~640 | 2.4*1.0*2.0 | 1250 |
| 700 | SA1700S | 0~450 | 0~1440 | 2.4*1.0*2.0 | 1400 |
| 800 | SA1800S-L | 0~450 | 0~1600 | 3.0*1.0*2.0 | 1550 |
| 800 | SA1800S-H | 0~900 | 0~800 | 3.0*1.0*2.0 | 1550 |
| 900 | SA1900S | 0~450 | 0~1760 | 3.0*1.0*2.0 | 1700 |
| 1000 | SA1000S-L | 0~450 | 0~1920 | 3.0*1.0*2.0 | 1850 |
| 1000 | SA1000S-H | 0~900 | 0~960 | 3.0*1.0*2.0 | 1850 |
| 输出连接方式 | 三相四线+地线 |
| 输出电压范围 | 见选型清单,最高相电压 950V,额定电压 312V,具备 3 倍宽量程输出能力 |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.1%rdg+0.1%F.S.(热稳定后连续测试 2 个 10min) |
| 三相电压不平衡度 | ≤1%,在单相满载工况下 ≤2% |
| 电压变化速度 | 0.01V/ms~9999V/ms |
| 电压响应时间 | 1ms |
| 电压失真 | ≤1%@50Hz(线性负载) |
| 负载稳压率 | ≤±0.3V(线性负载) |
| 显示分辨率 | 0.001V |
| 电流范围 | 见选型清单 |
| 精度 | 0.2%rdg+0.2%F.S. |
| 显示分辨率 | 0.01A |
| 调节范围 | 40~70Hz |
| 调节精度 | ±0.005Hz |
| 频率稳定度 | ±0.005Hz |
| 调节步进 | 0.01Hz |
| 谐波注入范围 | 2~50 次@50Hz;2~50 次@60Hz |
| 谐波注入含量 | 单次谐波含量 ≤15%,总含量 ≤15% |
| 谐波注入精度 | ±0.5% |
| 谐波注入类型 | 单次谐波注入、支持 49 种不同组合 |
| 间谐波注入范围 | 1~3000Hz |
| 间谐波注入含量 | 总含量 ≤5% |
| 间谐波注入精度 | ±0.5% |
| 间谐波注入类型 | 单次间谐波注入、支持 5 种不同组合间谐波注入 |
| 相位调节范围 | 0~359°(三相相位独立可调) |
| 相位精度 | ±0.3° |
| 相位设置分辨率 | 0.1° |
| 三相电压不平衡调节方式 | 电压、相位、不平衡因子调节 |
| 三相电压不平衡调节范围 | 1~100% |
| 三相电压不平衡调节步长 | 1% |
| 三相电压不平衡调节精度 | ±0.5% |
| 闪变等级范围 | Pst:1~10 |
| 闪变调节步长 | Pst 范围为 0~2 时步进 0.2;Pst 范围为 2~10 时步进 1 |
| 闪变调节精度 | ±0.2 |

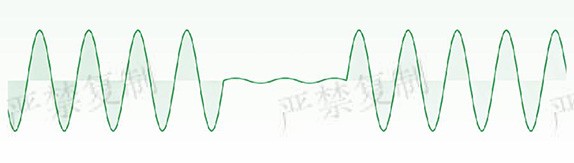

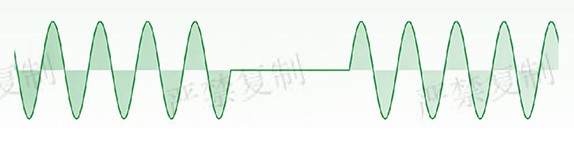

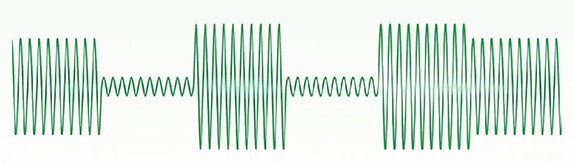

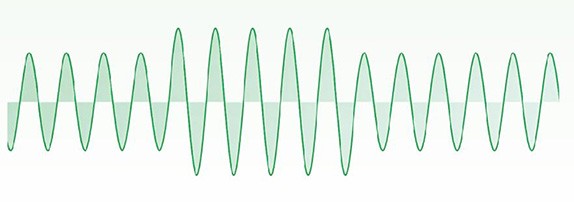

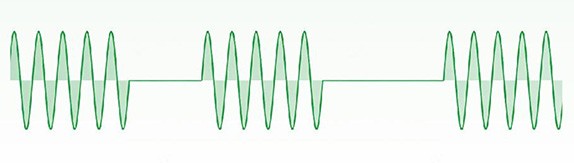

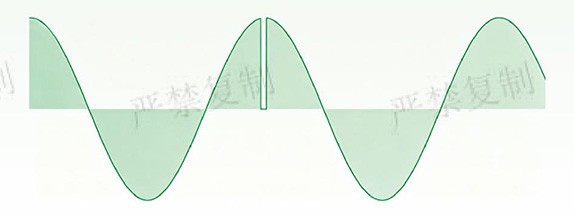

| 故障穿越模式 | 高穿、低穿、连续低电压穿越、连续高低电压穿越 |
| 不平衡穿越 | 支持单相 / 两相 / 三相穿越 |
| 故障穿越可设参数 | 上升时间、保持时间、电压、频率、相位、谐波、间谐波、触发相位角等 |
| 故障穿越动态时间 | <1ms |
| 相关测试功能 | 满足 UL 1741 / IEEE 1547 / IEC 61000-3-15 / IEC 62116 / DIN-VDE0126-1-1 / CGC / GF004TM.1:2012 / VDE 4110、4120 / GB/T 37409 / GB/T 34133 规范 |

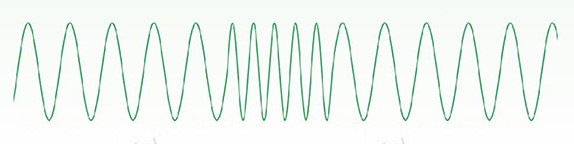

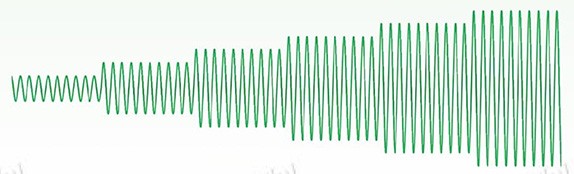

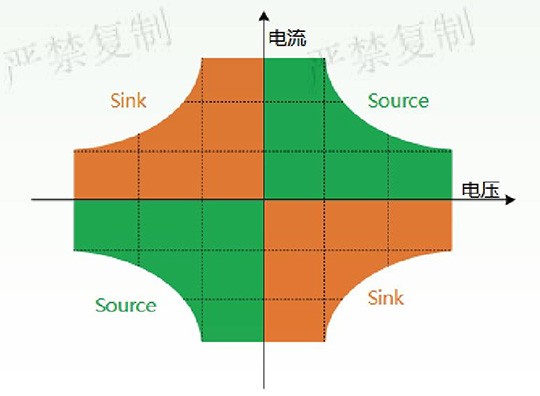

| 编程模式 | 阶跃、渐变 |
| 编程步数 | 1~9999 |
| 最小编程时间步长 | 1ms |
| 编程可设参数 | 上升时间、保持时间、电压、频率、相位、谐波、间谐波、触发相位角等 |
| 同步信号 | 提供与主电路隔离的同步低压(+5V)信号输出 |
| 编程记忆 | 支持增加、删除、csv 格式工步导入、导出 |
| 电子负载电压调节范围 | 0~Umax |
| 电子负载电流调节范围 | 0~Imax |
| 电子负载功率因数调节范围 | -1~+1 |
| 电子负载相关测试功能 | 储能变流器离网测试 |
| 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47.5Hz~52.5Hz |
| 输入功率因数 | ≥0.99 |
| 输入电流谐波畸变率 | 额定功率运行时,馈网电流谐波 ≤3%;全功率范围内,产生的谐波有效值不超过额定条件下的绝对值 |
| 通信接口 | RJ45、RS485;支持 ModbusTCP 及 ModbusRTU |
| 保护功能 | 输入过欠频/过欠压、输入过流、IGBT 过流、过温、过压;输出过流、短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
典型定制方向:按被测设备的谐波抗扰度要求选择是否强化谐波与间谐波注入能力;按被测设备功率等级选择容量档位或并机扩容;按电能质量测试规范配置闪变、三相不平衡等模拟参数;按被测设备电压等级选择 0~450V 或 0~900V 输出规格。
整机效率 ≥92% | 电气隔离 内置隔离变压器 | 并机扩容能力 最大 10 台并机 | 能量回馈 具备 | 谐波注入范围 2~50 次@50Hz / 2~50 次@60Hz |
| 特点 | 功能说明 |
| 谐波注入 | 谐波注入范围 2~50 次@50Hz、2~50 次@60Hz,单次谐波含量 ≤15%、总含量 ≤15%,注入精度 ±0.5%,支持单次谐波注入与 49 种不同组合,可完整复现电网谐波污染工况 |
| 间谐波注入 | 间谐波注入范围 1~3000Hz,总含量 ≤5%,精度 ±0.5%,支持 5 种不同组合间谐波注入,覆盖低于基频的非整数次谐波工况 |
| 三相电压不平衡 | 调节方式支持电压、相位、不平衡因子三种,调节范围 1~100%,步长 1%,精度 ±0.5%,可考核设备在三相不平衡电网下的运行能力 |

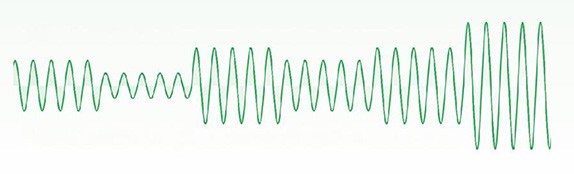

| 闪变模拟 | 闪变等级范围 Pst 1~10,Pst 为 0~2 时步进 0.2、Pst 为 2~10 时步进 1,调节精度 ±0.2,可模拟电网电压波动并考核设备对闪变的敏感性 |
| 相角编辑 | 三相相位 0~359° 独立可调,精度 ±0.3°、分辨率 0.1°,可设置设备的启动和停止相位角,同时支持在线式相位角变换 |

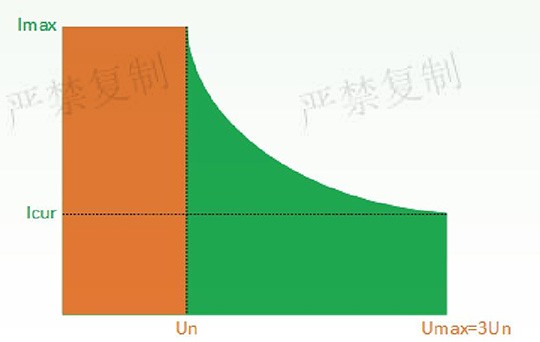

| 宽范围输出 | 使用柔性功率调节技术在同功率下获取更高的电压、电流输出,最高相电压 950V,具备 3 倍宽量程输出能力,便于在低压侧复现高压电网的谐波工况 |
| 高精度 | 使用输出电压直接采样的方式作为闭环输入控制,输出电压精度高于 0.1%F.S.,输出频率精度高于 0.005Hz,保证谐波与基波叠加后的幅值相位精度 |
| 低失真度 | 输入、输出端均配置硬件滤波电路,输出侧滤波电路将输出电压滤波为纯净的正弦波,全功率范围内输出电压失真度 ≤1%,不引入额外谐波干扰试验结果 |

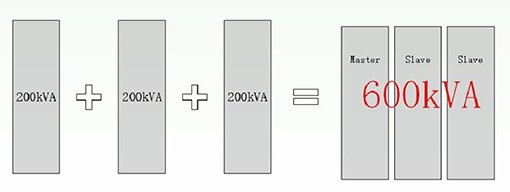

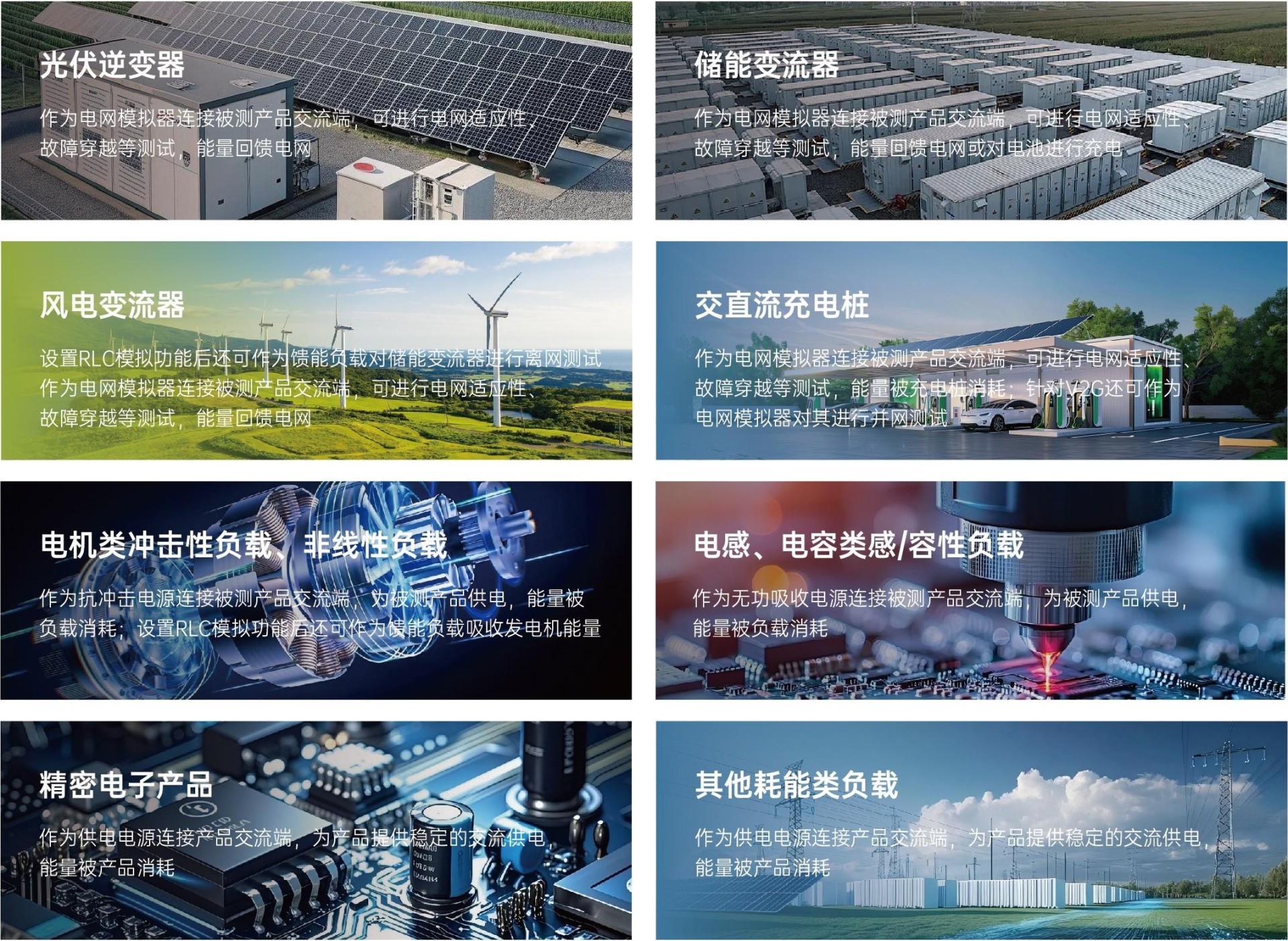

| 容量升级 | 同型号下每台电源的输出特性、功率特性均相同,同时预留并机接口,可方便地使用网线对同型号设备进行多台并机扩容,最大支持 10 台并机 |
| 强大的试验能力 | 内置电压波动与闪变模拟、频率变化模拟、电压故障穿越模拟、谐波 / 间谐波失真模拟、三相电压不平衡模拟、弱电网模拟、RLC 负载模拟等模拟功能 |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出 |
| 友好的人机界面 | 产品使用大屏幕液晶屏进行操作及数据监控,可查看电压、电流、功率等电气参数以及谐波、间谐波、三相不平衡的设定与运行状态 |
| 本地/远程控制 | 可通过软件设定本地、远程两种操作模式,具备 RS485、RJ45 等多种通信接口、ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发 |
01 光伏逆变器谐波适应性 注入 2~50 次谐波与 1~3000Hz 间谐波,考核逆变器在电网谐波污染下的并网稳定性 | 02 储能变流器谐波抗扰度 模拟电网谐波与间谐波失真,验证储能变流器在谐波工况下的控制性能与保护动作 | 03 风电变流器谐波测试 模拟弱电网与谐波污染场景,考核风电变流器在非理想电网下的运行能力 | 04 精密电子产品谐波抗扰 为精密电子设备供电时叠加设定谐波,考核其对电网谐波的抗扰度 |
| 谐波模拟 2~50 次谐波 · 1~3000Hz 间谐波 |
SA1000S 系列支持 谐波注入与 间谐波注入:谐波注入范围 2~50 次@50Hz / 2~50 次@60Hz,单次谐波含量 ≤15%、总含量 ≤15%,谐波注入精度 ±0.5%,支持单次谐波注入与 49 种不同组合;间谐波注入范围 1~3000Hz,总含量 ≤5%,支持 5 种不同组合间谐波注入。三相相位 0~359° 独立可调,可为被测设备叠加任意谐波工况。

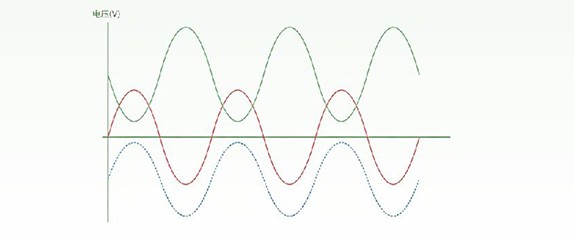

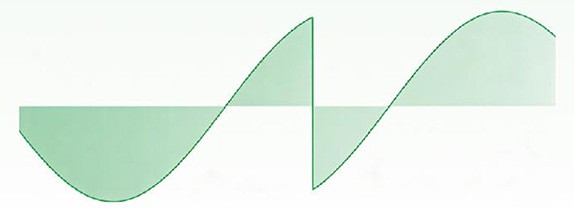

01 三相电压不平衡适应性 调节范围 1~100%,通过电压、相位、不平衡因子三种方式调节,考核设备在三相不平衡电网下的运行能力 | 02 电压波动与闪变测试 闪变等级 Pst 可在 1~10 范围内设定,模拟电网电压波动,考核设备对闪变的敏感性 | 03 弱电网模拟 模拟电网阻抗较大的弱电网工况,考核并网设备在弱电网条件下的稳定性 | 04 相角变换适应性 三相相位 0~359° 独立可调,在线式相位角变换考核设备对相位突变的适应能力 |
| 三相不平衡 1~100% · 闪变 Pst 1~10 |
三相电压不平衡调节范围 1~100%,可通过电压、相位、不平衡因子三种方式调节,调节步长 1%,精度 ±0.5%;闪变等级 Pst 可在 1~10 范围内设定;三相相位 0~359° 独立可调,精度 ±0.3°,支持在线式相位角变换。输出采用三相四线+地线方式,三相电压不平衡度 ≤1%,单相满载工况下 ≤2%。
| 谐波注入 | 范围 2~50 次@50Hz / 2~50 次@60Hz;单次含量 ≤15%、总含量 ≤15%;精度 ±0.5%;支持单次谐波注入与 49 种不同组合 |
| 间谐波注入 | 范围 1~3000Hz;总含量 ≤5%;精度 ±0.5%;支持 5 种不同组合间谐波注入 |
| 三相电压不平衡 | 调节范围 1~100%,通过电压、相位、不平衡因子调节,步长 1%,精度 ±0.5% |
| 闪变与相位 | 闪变等级 Pst 1~10,调节精度 ±0.2;三相相位 0~359° 独立可调,精度 ±0.3°,步进 0.1° |
| 输出品质 | 输出电压失真度 ≤1%@50Hz(线性负载);三相电压不平衡度 ≤1%,单相满载工况下 ≤2%;负载稳压率 ≤±0.3V |
SA1000S 系列三相电网模拟电源以谐波与三相参数模拟为核心能力:谐波注入范围 2~50 次@50Hz / 2~50 次@60Hz,单次与总含量均 ≤15%,支持 49 种不同组合;间谐波注入范围 1~3000Hz,总含量 ≤5%,支持 5 种不同组合。三相相位 0~359° 独立可调,三相电压不平衡调节范围 1~100%,闪变等级 Pst 1~10,可完整复现电网谐波污染、三相不平衡、电压波动闪变与弱电网等电能质量异常工况,为光伏逆变器、储能变流器、风电变流器与精密电子产品提供贴近真实的谐波环境考核手段。

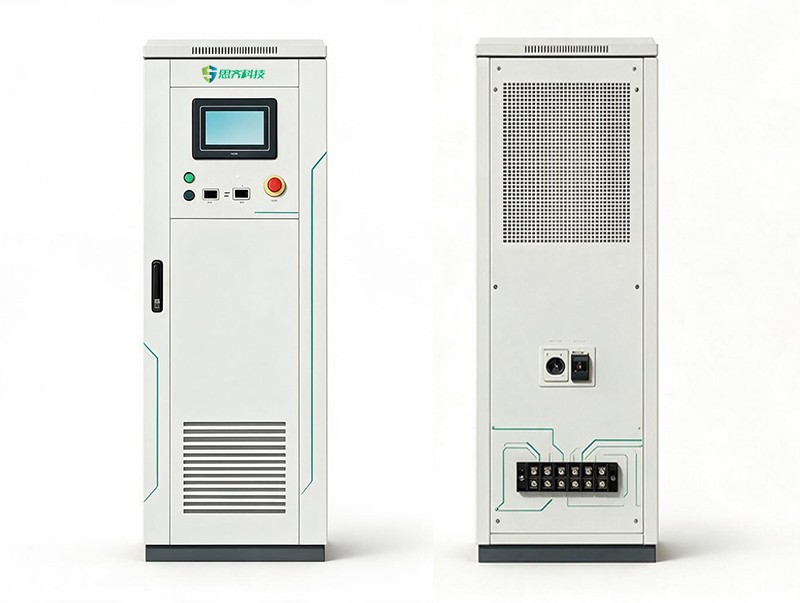

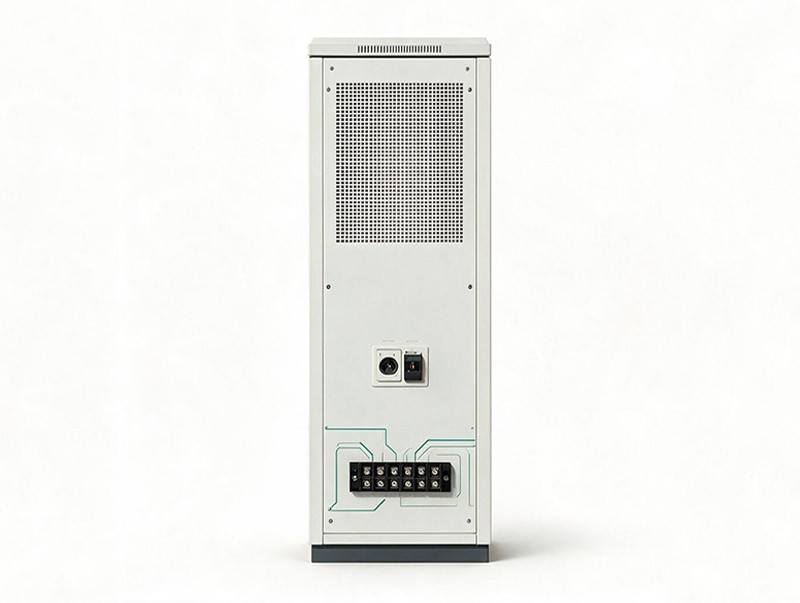

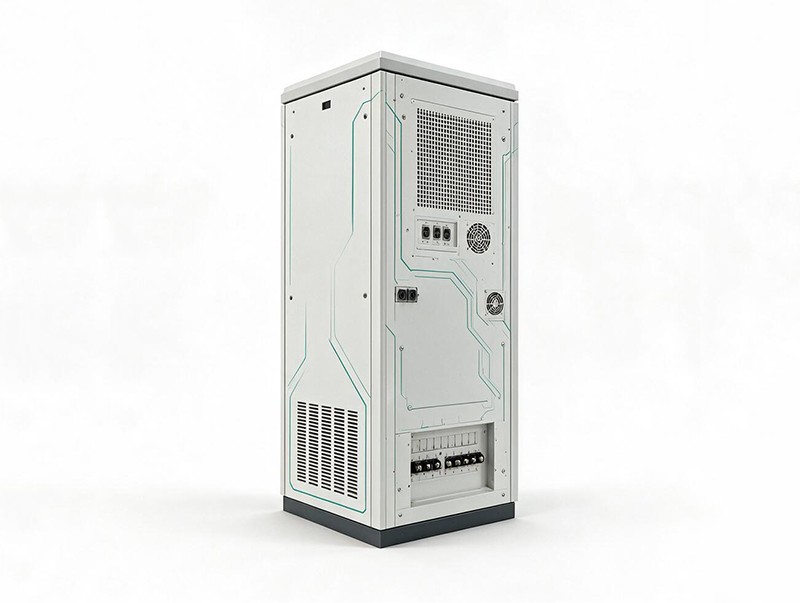

SA1000S系列三相电网模拟电源是一款面向电能质量类测试设计的大功率电网模拟电源,具备 谐波模拟能力强、三相独立可调、精度高 的特点。可在输出基波的基础上叠加 2~50 次谐波与 1~3000Hz 间谐波,三相相位 0~359° 独立可调,并支持三相电压不平衡与闪变模拟,把电网谐波污染、三相不平衡、电压波动闪变等电能质量异常工况完整复现到实验室环境。

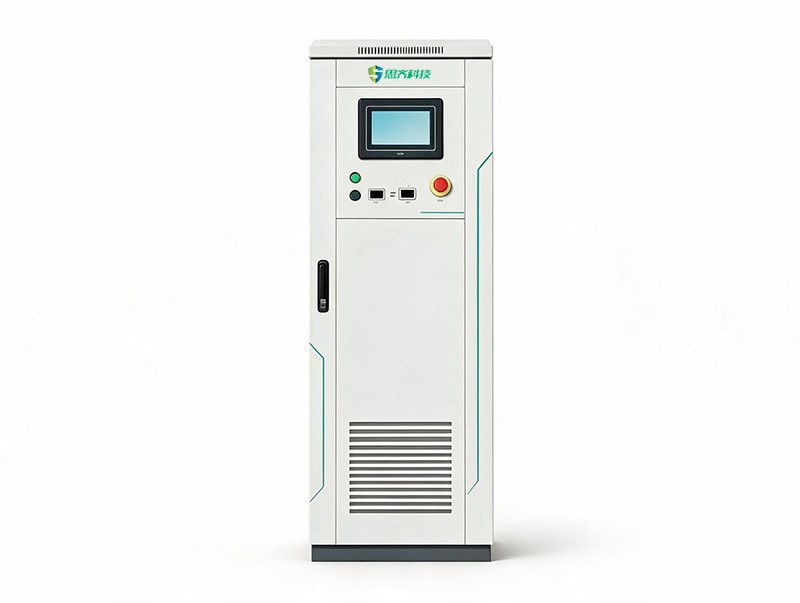

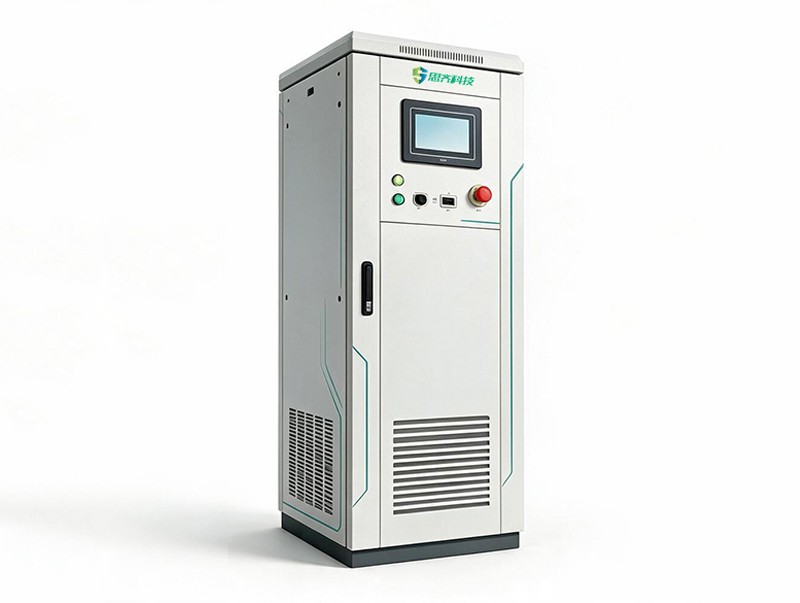

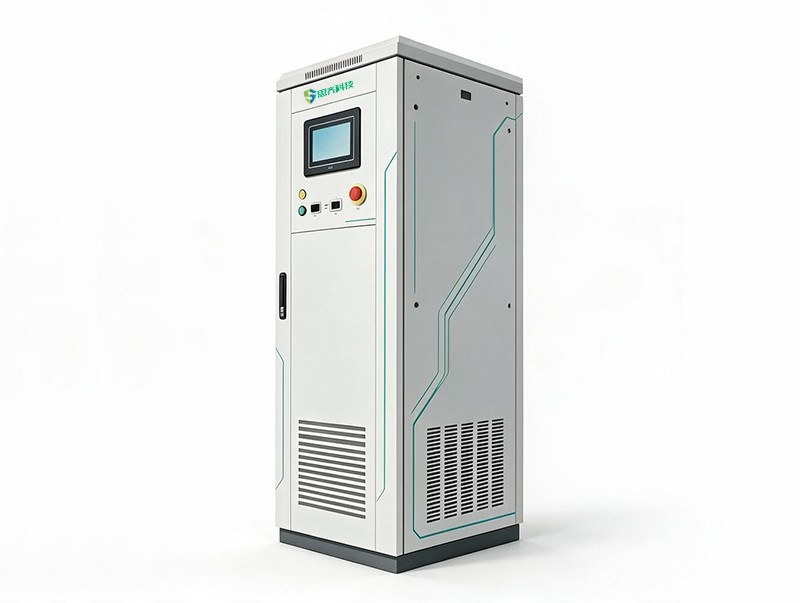

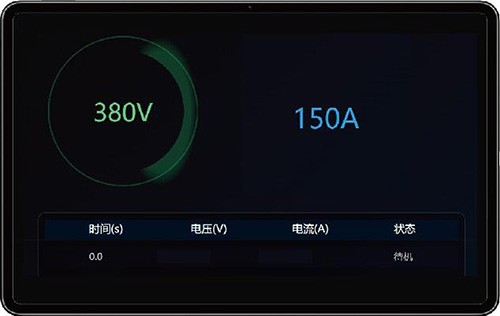

SA1000S 系列三相电网模拟电源采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向电能质量与谐波测试现场,操作人员以电能质量试验工程师为主,界面除常规参数外还强调谐波、间谐波、三相不平衡的参数设定与实时状态。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 实时显示三相输出电压、电流、频率、功率等电气参数,并显示当前谐波、间谐波、三相不平衡的设定值与实际输出值。 |
| 谐波设置区 | 可设定谐波注入范围(2~50 次)、单次与总含量,支持单次谐波注入与 49 种不同组合,注入精度 ±0.5%。 |
| 间谐波设置区 | 可设定间谐波注入范围(1~3000Hz)与总含量,支持 5 种不同组合间谐波注入,用于低频非整数次谐波考核。 |
| 三相参数区 | 可设定三相电压不平衡(1~100%,电压 / 相位 / 不平衡因子三种方式)、闪变等级 Pst 1~10 与三相相位 0~359°,精度 ±0.3°。 |
| 编程与报警区 | 支持阶跃、渐变编程,编程步数 1~9999 步,最小编程时间步长 1ms;过压、过流、过温、过载、短路等保护动作与故障信息实时显示。 |
