常熟国瑞选型思齐科技10000A交流恒流源：船用断路器脱扣试验

一台船用框架断路器，出厂前要回答两个问题：不该脱扣的时候，它动不动？该脱扣的时候，它动得够不够快？问题听着朴素，做起来却是整个检测链路里最吃电流的活。常熟虞山高新技术产业开发区的国瑞科技最近为这件事添了新装备：一台最大输出电流10000A的交流恒流源，专门伺候船用断路器的脱扣试验。这家公司股票代码300600，前身是常熟瑞特电气，船舶及海洋工程电气与自动化系统做了二十多年，DZ935系列船用微型断路器有CCS、LR两家船级社的型式认可，检测中心本身是CNAS认可实验室（资料来源：国瑞科技官网）。

先看GB/T 14048.2-2020怎么要求

三个校核点，一个容差

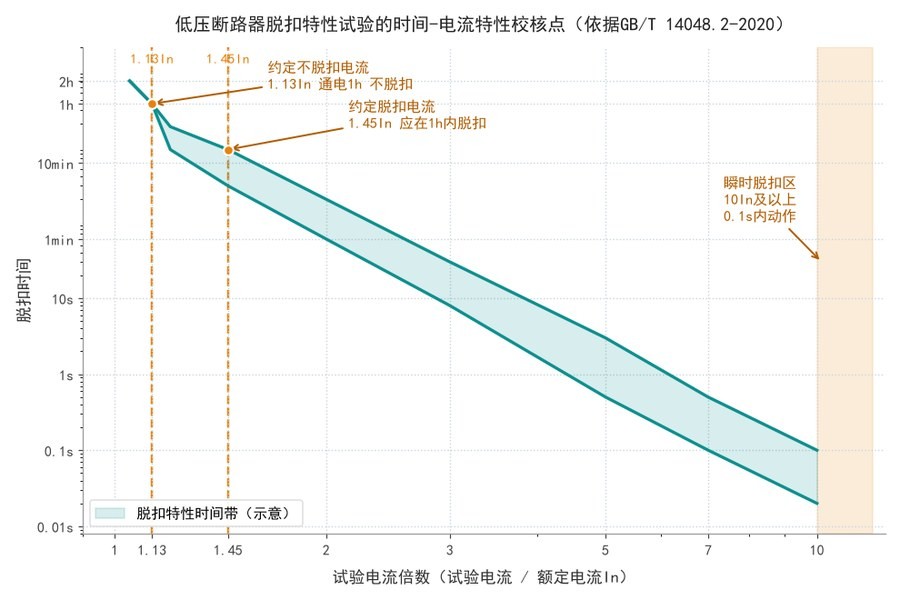

脱扣特性试验的校核点有三个。通1.13倍额定电流，约定时间内不许脱扣；升到1.45倍，必须在约定时间内脱掉；瞬时脱扣在规定倍数下快速动作。标准依据是GB/T 14048.2-2020《低压开关设备和控制设备 第2部分：断路器》（标准查询：国家标准全文公开系统）。

容差为什么卡得这么紧？举个数。额定电流400A的框架断路器，1.13倍是452A。实际通流要是有440A，出了容差带，"通电1小时不脱扣"这个判定就建立在错误的电流上，试验作废重来。判定要成立，电流先得立得住。

温升试验叠在同一个回路上。铜触头温升限值65K，端子连接点70K，通流要到热稳态，一跑就是两三个小时。船用的要求还要再抬一档：船上湿热、盐雾、常年振动，脱扣机构动作值会随环境漂，船级社对动作特性的复核格外细。船一离港就没有售后上门，检验记录扎不扎实，直接决定这批产品能不能跟着船出去。

量也在涨

中国船舶工业行业协会的数据：2025年全国造船完工量5369万载重吨，同比增长11.4%，占世界总量的56.1%；手持订单27442万载重吨，同比增长31.5%，创了历史新高（数据来源：中国船舶工业行业协会）。手持订单够干三年，船海配电设备成批下线，每批都要做动作特性检验。试验台的节拍，就是交付链上的瓶颈。

调压器加升流器的老办法，毛病出在哪

试验室原来的办法是调压器加升流变压器。最大问题是电流开环：输出多少，取决于调压器拧到哪、回路阻抗多大。断路器三极串进回路，触头接触电阻一变，电流跟着漂，试验员盯着表来回补。几千安的通流靠多根大截面软电缆并联，时间一长电缆发热、接头氧化，回路阻抗一直在变，人也一直在调。

波形是第二笔账。升流器铁芯接近饱和时电流波形畸变，热脱扣按有效值动作，畸变直接变成判定误差。瞬时校核要求电流快速建立，升流器的合闸瞬变不可控。动作时间靠秒表掐、人工记，几十台一批做下来，数据没处追溯。

恒流方案换的是思路。电压环、电流环双闭环，空载时输出电压等于设定值，一上负载电流环接管，把输出电流锁在设定值上；回路阻抗变了，电压自动往上补。一句话，大电流恒流源就是负载怎么变、电流不变。1.13倍额定电流通两三个小时，触头发热、回路电阻渐变，电流不缩水，判定在源头上站得住。0A到设定值20ms以内建立，瞬时校核不再靠运气。温升和脱扣共用一台设备，内置隔离变压器加短路、过流、过温保护，长时间跑也稳。

选型先算账：回路阻抗决定电源怎么配

一道绕不开的估算题

挑恒流源之前，得先算清回路要多少电压。以630A框架断路器做瞬时校核为例：按8倍额定电流，试验电流约5000A。回路里铜排走线按3米计，100平方毫米截面的铜排每米阻抗约0.2毫欧（计入温升后的阻值），再加断路器本体、电流互感器一次侧和各处接触电阻，总阻抗估到3毫欧上下。推5000A，恒流源输出端大约要15V；换到10000A的极限工况，30V起步。

这道题想通，方向就定了。大电流恒流源本质是低电压、大电流的设计，空载电压不用做高，做高了是浪费；真正的门槛在电流环的调节能力和采样精度。电压配错浪费预算，电流环弱了锁不住电流，两种错法都见过。

参数对照

参数取自设备官网公布的SA1000H系列指标（详见思齐科技SA1000H系列产品页）。该系列为非标定制机型，输出通道数和电流容量按被试件额定电流确定，单相、三相、多通道并联均可。

试验系统怎么搭

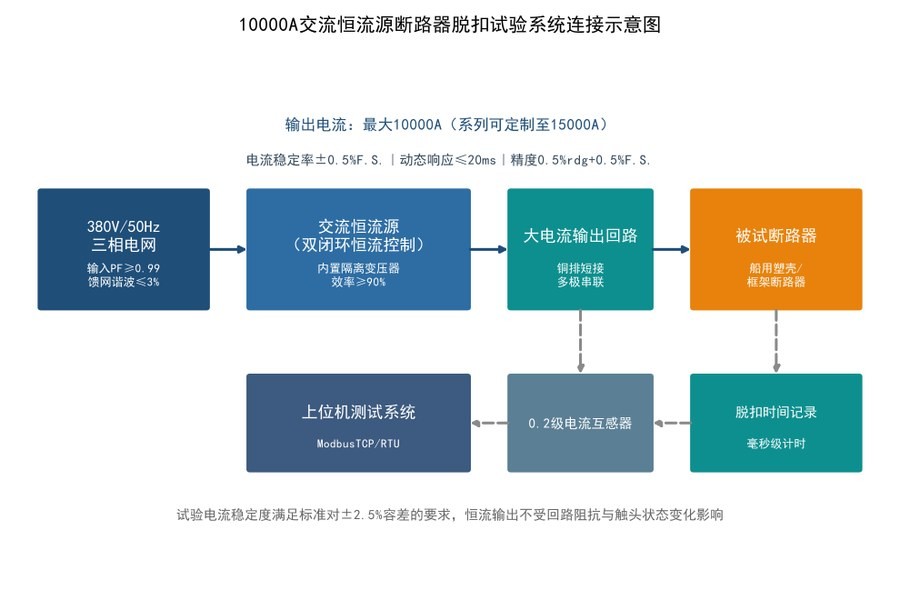

系统四块：恒流源、大电流输出回路、被试断路器、测量记录单元。0.2级电流互感器串在回路里实时采样，毫秒级计时单元记合闸到脱扣的时间，上位机走ModbusTCP/RTU读数归档。设备支持1~9999步工步设定，1.13In长时通流、1.45In校核、瞬时校核编成一条自动序列，逐台流转，人只管装夹和看结果。过去一套全项校核要做三遍接线换挡，现在一条序列跑到底，数据落在同一个库里，谁做的、什么时候做的、电流给到多少，查档一目了然。

装进试验室之后

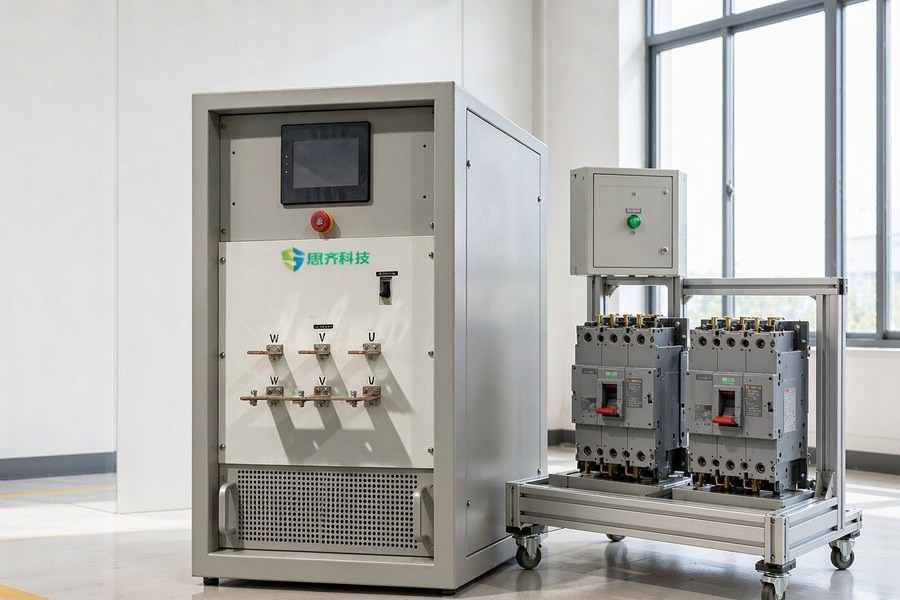

设备进了国瑞科技的检测中心，头一个用途是撑船用断路器型式认可。船级社型式试验对脱扣特性、温升的考核最严，认证机构审报告，先看试验电流能不能复现。电流精度0.5%以内、稳定率±0.5%F.S.，每一份报告经得起复核，这一关才过得去。

温升试验是第二件事。通约1.05倍额定电流一直到热稳态，热电偶布点测出的温度曲线才反映真实的热设计水平，前提是这几个小时里电流一点不漂。批量出厂检验是第三件事：装夹好断路器，一键启动，设备按工步跑完不脱扣校核、脱扣校核、瞬时校核，动作值和动作时间自动写进数据库，与CNAS检测中心的质量体系衔接，一台一档。碰上三相断路器，多通道并联输出带三相回路同步通流，省去分相倒接线的折腾。

节拍的账也好算。老办法校核一台框架断路器，换挡、回调、读表，以小时计，还看试验员手熟不手熟；恒流方案把整定压到秒级，序列自动流转。过去要加班才能收尾的出厂批次，现在正常班次能做完，急单也不靠压检验项目赶进度。船用电器出口企业往往同时伺候CCS、LR几套标准，一套稳定的大电流试验平台，校核点之间切换就能覆盖。

负责检验的工程师怎么说

设备用了一段时间，据国瑞科技负责脱扣试验的工程师反馈，最明显的变化是不用盯表了。以前通流半小时就怕电流掉下来，数据出来还得人工核一遍才敢往上报；现在定好工步让它自己跑，1.13倍、1.45倍两个点一次过，动作时间直接进数据库，报告复核一次通过。这台思齐科技SA1000H系列10000A交流恒流源用下来，检验节拍比原来快了不止一倍。

选恒流源，先把回路算清楚

回到开头那两个问题。断路器是船舶配电的最后一道安全防线，检验它的装备本身也得过硬：电流稳、波形纯、响应快、数据留痕，缺一样都不行。苏州思齐电子科技有限公司在交直流恒流测试电源领域做了很多年，SA1000H系列恒流源在绕组老化、导体温升、断路器脱扣、熔断器熔断等试验场景都有应用，最大输出电流可定制到15000A。你的试验室如果也在为大电流校核的稳定性、节拍或数据追溯发愁，把被试件参数和执行标准发过来，一起确认合适的恒流方案。
