2024年中国800V高压架构乘用车销量84万辆,同比增长185%;2025年渗透率预计达到9.5%,并在10万元级车型上加速下探,2030年渗透率将突破35%——800-1000V车型保有量有望超过700万辆。与此同时,车网互动(V2G)在2025年进入规模化试点:全国首批9个试点城市、30个项目落地,深圳莲花山超充站实现单站1052千瓦的兆瓦级反向放电。这两个趋势叠加,给电动汽车三电系统(电池、电机、电控)及充电设施的测试体系带来了结构性变化:被测对象从"单向用电"全面转向"双向换能",测试电压从400V平台跃升至800V-1000V平台,测试工况从稳态考核转向毫秒级动态潮流切换。沿用"单向电源+电阻负载"的传统测试架构,已经无法覆盖新一代产品的试验需求。

本文围绕800V平台三电测试与V2G双向认证两大场景,给出基于SD1000S系列双向直流电源的系统级测试方案,供整车厂、零部件企业与第三方检测机构参考。

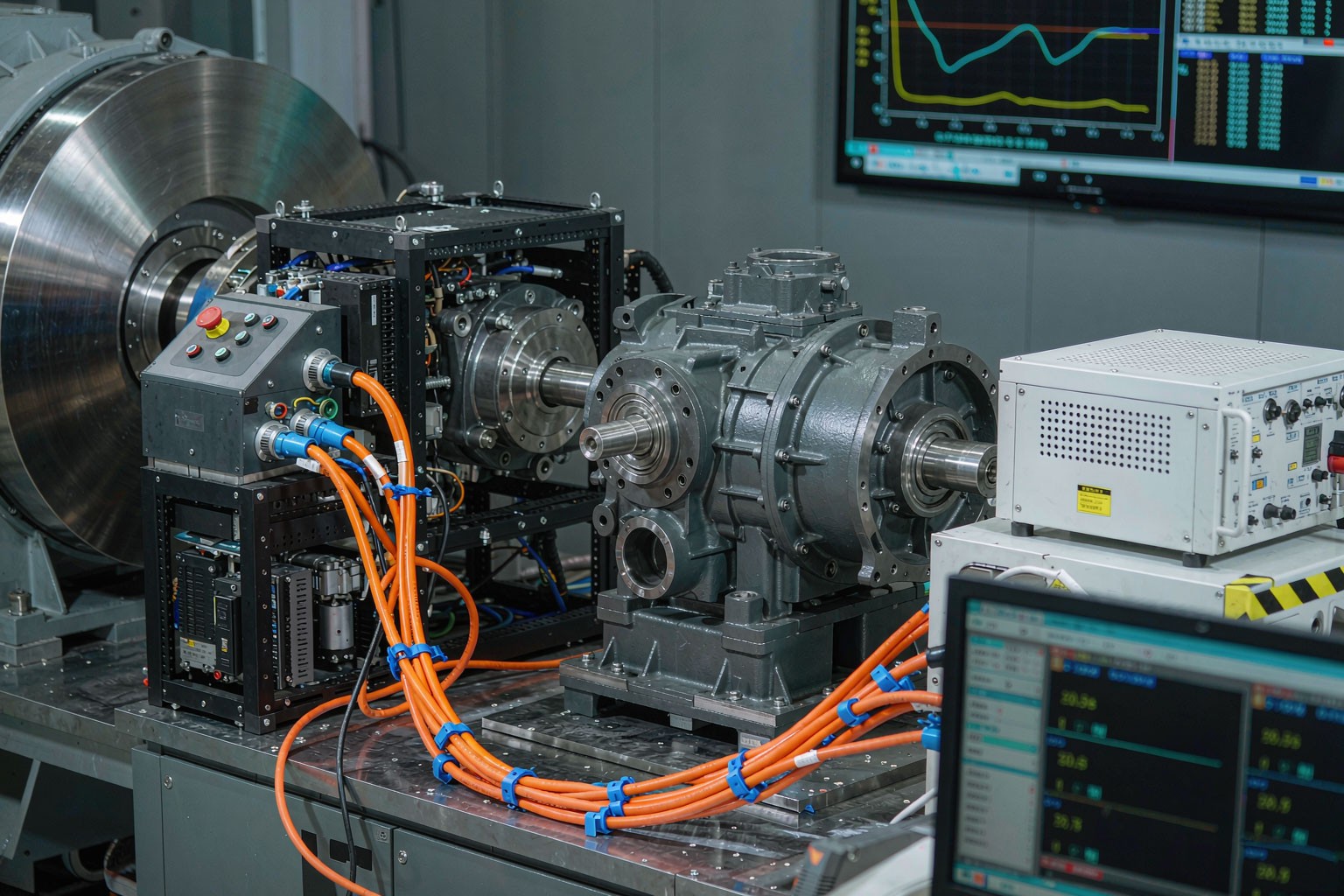

一、场景一:800V平台驱动系统测试

电机控制器(逆变器)、OBC车载充电机与高压DC-DC构成800V平台的核心变换链路。ISO 16750-2与ISO 7637-2对供电电压跌落、瞬态脉冲的抗扰度要求,加上整车工况下的驱动/制动能量回收循环,使直流供电设备的角色从"稳定电源"升级为"可编程虚拟电池":既要模拟动力电池从满电到馈电的全SOC段电压外特性(800V平台电池包电压范围约500-900V),又要以毫秒级速度配合驱动器在驱动与制动之间的潮流反向。SD1000S系列双向直流电源的电池模拟功能内置RC三阶模型,支持按整车工况文件编程输出电压序列,电压变化速度0.01-500V/ms可设,象限切换时间不大于5ms——当驱动器从全驱动力矩切换到全制动回馈时,电源在5ms内完成从供电到馈电的模式反转,如实记录驱动器的回馈电流与母线电压响应,不引入测试源自身的动态失真。

制动能量回收工况的经济性同样值得关注:驱动器耐久试验中,制动回馈能量占比可达30%以上。以200kW测试台架、每天10小时耐久循环计算,回馈式方案每年回收电能价值约30万元,同时消除了电阻负载柜的散热与噪音问题,实验室环境与能耗账本同步改善。

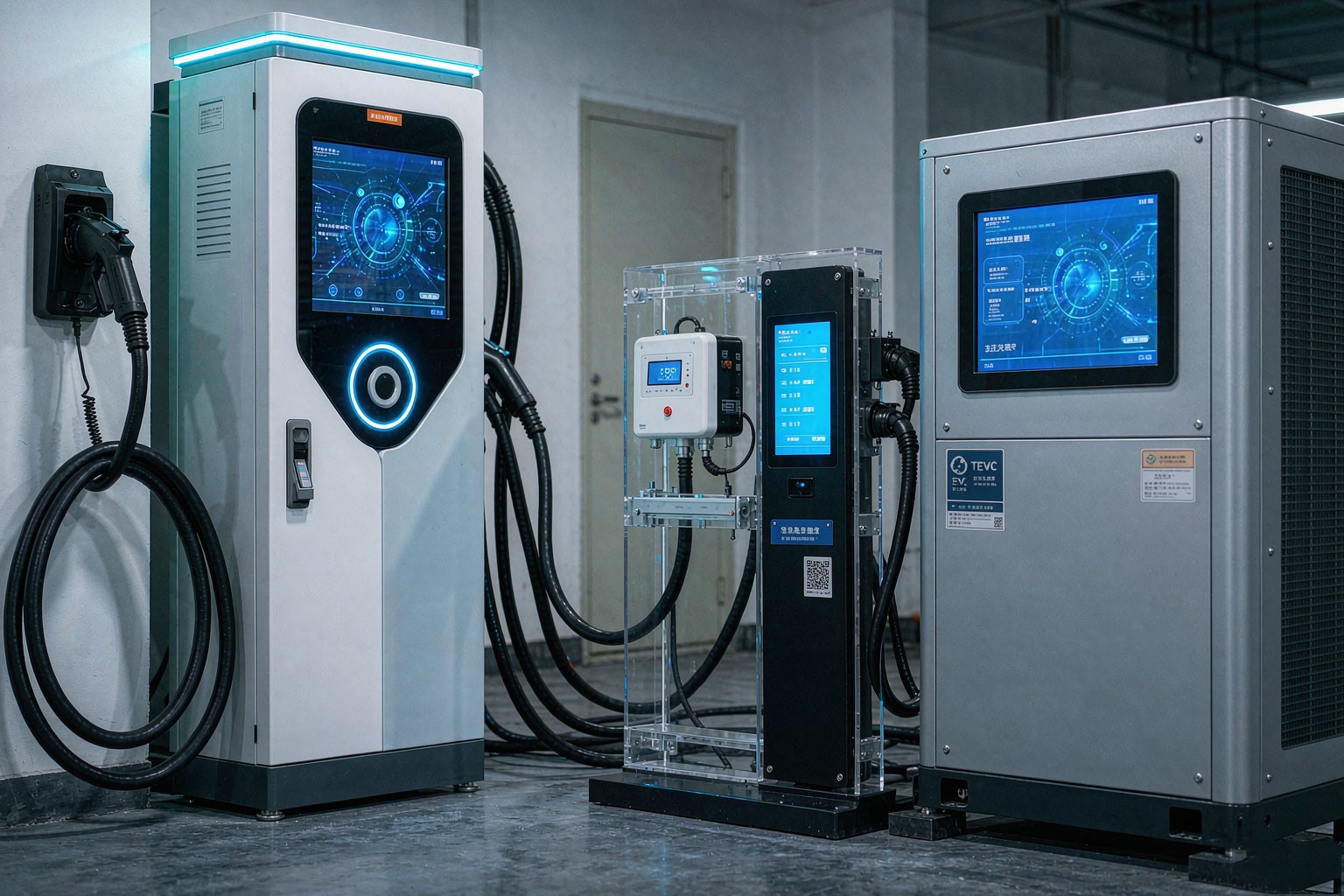

二、场景二:V2G双向充电桩与放电功能认证

V2G桩的出厂与型式检测覆盖三类试验:放电功能试验(放电功率、放电转换效率、放电响应时间)、电能质量试验(放电谐波、直流分量、纹波)与保护试验(反接、短路、过温、孤岛)。这三类试验的共同点是都需要一个"模拟车辆"——既要作为负载吸收桩体输出的充电电能,又要在放电试验中向桩体注入电能,还要模拟车辆电池的故障特性触发保护逻辑。SD1000S系列的负载模式(0.04~500.00Ω连续可调、0.01Ω步进)与电池模拟模式覆盖了上述全部角色:作可回馈负载吸收充电输出并回馈电网,作虚拟电池执行V2G放电互操作性测试,作故障源验证桩体保护动作。针对放电电能质量试验,SD1000S输出电压纹波不大于0.2%F.S.,保证测试本底干净,纹波测量结果可归因于被测桩体而非测试源。

合肥的规模化实践已经验证了这一测试需求的体量:该市建成82根双向充放电桩、反向放电总功率5840千瓦,并完成12个主流品牌30余款车型的放电测试认证,编制了《电动汽车与电网互动(V2G)系统技术要求》。每个车型的放电认证、每个批次V2G桩的出厂检测,背后都是双向直流测试电源的工位需求。随着9个试点城市的模式向全国复制,V2G检测将成为继充电桩常规检测之后的又一规模化检测业务。

测试项目	关键考核内容	SD1000S系列角色与能力调用
驱动器工况耐久	驱动/制动循环、母线电压波动、回馈电流	电池模拟+工况编程(9999步、1ms步长),象限切换≤5ms,制动能量回馈电网
OBC/DC-DC变换	转换效率、电压调整率、ISO 16750-2瞬态抗扰	宽范围输出(5倍量程)覆盖500-900V电池包全电压段,电压跌落/脉冲序列编程注入
V2G放电功能	放电功率、转换效率、响应时间、互操作性	电池模拟模式作虚拟车辆,按认证规程执行充放电状态机测试
充电桩输出特性	稳压精度、纹波系数、负载调整率	负载模式0.04-500Ω连续可调,0.01Ω步进精确定位负载点,纹波本底≤0.2%F.S.
保护功能验证	过流、短路、反接、过温保护动作	模拟电池故障特性触发保护,硬件断开元件在故障瞬间切断输出

三、测试台架架构与选型配置

面向800V平台与V2G双场景的测试台架,推荐"一台双向直流电源+可编程负载特性库"的极简架构:以SD1200S-800(200kW/0-800V/400A)或SD1300S-1500(300kW/0-1500V/600A)为主机,前者覆盖800V乘用车三电与V2G桩检测(200kW桩),后者向上兼容1500V储能接口并为未来车型预留电压余量。若需覆盖兆瓦级超充桩(480kW+)或大巴电池包,可双机并机至400-600kW,并机采用网线互联均流,后期可扩展至10台。交流侧如需执行V2G并网电能质量与孤岛试验,可组网思齐电子SA1000S系列电网模拟电源,复用储能PCS测试方案的扰动编程能力。

苏州思齐电子科技有限公司针对车载电源与充电设施客户,提供从台架布局、工况文件编制到认证流程对接的一体化交付,其SD1000S系列的本地/远程双模式与ModbusTCP通信接口可直接对接主流HIL系统与自动化测试产线,满足整车厂对试验数据可追溯性的体系审核要求。

四、投入产出测算与实施建议

以一个同时承接800V三电研发试验与V2G桩检测的工位测算:传统方案(单向电源300kW+300kW电阻负载柜)年电费支出约50万元,且放电工况无法自动化;SD1000S回馈式方案回收92%以上放电能量,年电费可压缩至20万元以内,同时省去负载柜占地约8平方米与配套散热投入。设备差价通常在18-24个月内由电费节省覆盖,此后进入净收益区间。实施建议有三:第一,电压一步到位,800V平台的OBC与DC-DC耐压试验常需1000V以上激励,优先选择1500V等级主机;第二,工况文件先行,将整车工况(如WLTC对应的母线功率序列)在设备到货前完成csv编程文件编制,缩短产线爬坡期;第三,关注SiC被测对象的测试本底,SiC控制器开关频率高、di/dt大,测试电源的动态恢复速度(≤2.5ms级)是保证效率测量准确性的前提,选型时应索取实测动态指标而非仅看稳态精度。

800V化与V2G化是未来五年电动汽车产业最确定的两条技术路线,三电与充电设施的测试体系升级已迫在眉睫。苏州思齐电子科技有限公司将电池模拟、负载模拟、能量回馈与工况编程能力集成于SD1000S系列双向直流电源,以单台设备覆盖从研发台架到检测线的多角色需求,为汽车电动化浪潮中的测试团队提供了兼顾精度、效率与总拥有成本的国产化选择。

行业数据引自佐思汽研《2025年新能源汽车800-1000V高压平台及供应链全景研究报告》、国家发展改革委车网互动规模化应用试点文件及合肥市车网互动试点公开报道;设备参数引自SD1000S系列双向直流电源技术规格书。
