在新质生产力加速培育的当下，直流电机仍然是新能源汽车驱动系统、机器人关节模组、AGV物流车、无人机动力总成、电动工具以及工业自动化产线的核心执行单元。然而，直流电机从绕组嵌线到最终出厂，要经历空载特性、堵转转矩、温升、绝缘、寿命老化等多达十余项试验，传统硅整流电源存在纹波大、精度低、参数固定、自动化接入困难四大硬伤，苏州思齐电子科技有限公司推出的SD1000系列可编程直流电源以机架式模块化、双模式无缝切换、SCPI/Modbus双协议等特性，正在成为直流电机出厂测试与产线老化筛选的新一代标准装备。

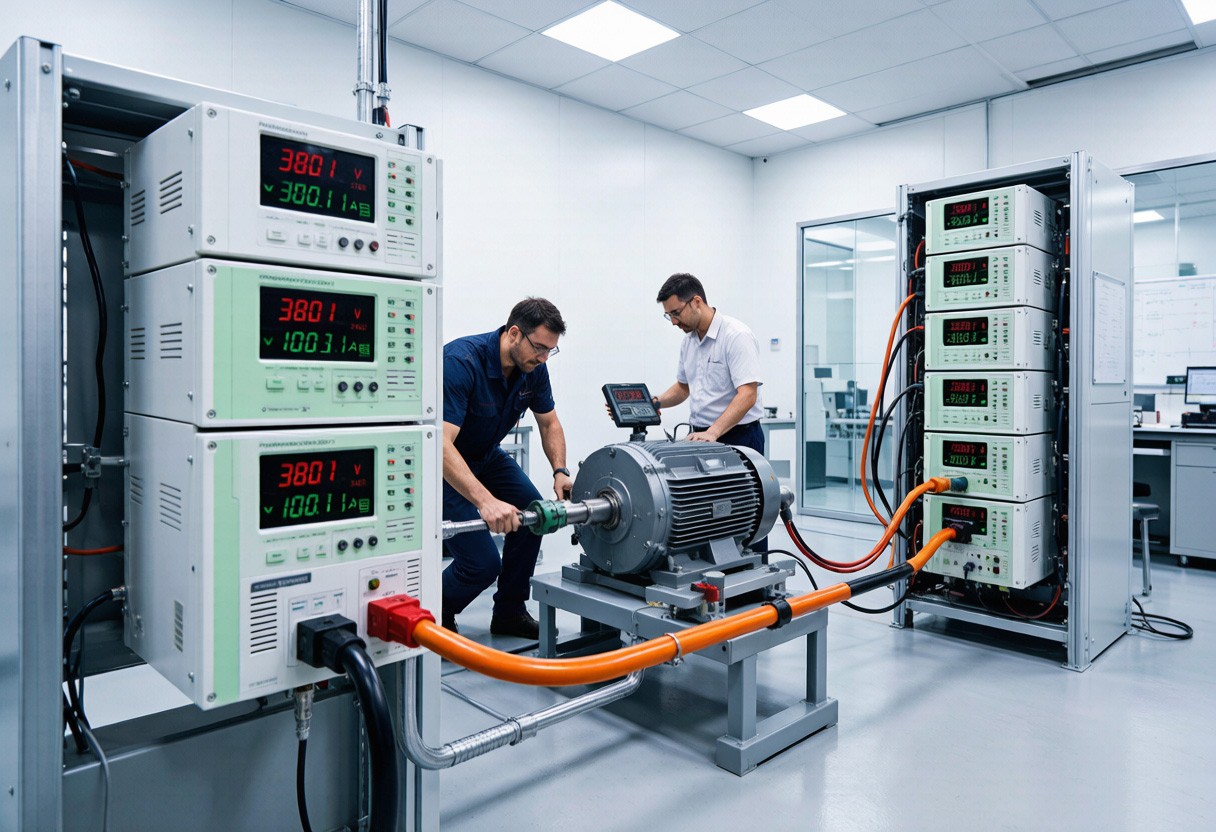

（图1 直流电机出厂测试与老化筛选实验室实景）

一、直流电机测试对电源的特殊技术要求

直流电机在测试过程中并非一个恒定阻性负载，它在不同工况下表现出截然不同的电气特性。下表整理了直流电机在七种典型试验下对电源的特殊要求，以及传统硅整流电源与SD1000系列在这些工况下的表现差异。

试验类型	负载特性	对电源的硬性要求	传统硅整流电源问题	SD1000系列表现
空载特性	低电流高转速，电枢反电势大	稳态精度高、纹波低	纹波5-10%，转速计算偏差大	纹波≤0.5%F.S.，稳态精度±0.1%F.S.
堵转试验	大电流低电压，5-7倍额定电流冲击	过载能力强、保护快速	过流保护慢，易烧毁	OCP可设定±0.1%F.S.，毫秒级切断
负载特性	线性增加，反电势随转速上升	动态响应快、CC/CV模式切换	切换易过冲，需手动调节	双模式无缝切换，反应时间ms级
温升试验	长时间恒功率运行	时漂小、长期稳定	8小时漂移>2%	时漂<0.1%F.S.，8小时数据可信
超速试验	额定电压1.2-1.5倍，反电势激增	电压上限高、OCP精准	电压过冲易击穿	OVP可设定，自动锁存
绝缘耐压	瞬时高压脉冲	内置隔离、接地安全	需外接隔离变压器	内置隔离变压器，省成本
老化筛选	多工位并行、长时间运行	多机并联、远程监控	单台孤立、无法集群	可并联至1.5MW/10000A

从表中可以看出，直流电机的7种典型试验对电源的要求并不一致，单一规格的硅整流电源往往只能勉强满足1-2种试验，而SD1000系列通过CV/CC双模式自动切换、0.1%F.S.的稳态精度、可预设的OVP/OCP/OPP/OTP/输入过欠压保护、以及内置隔离变压器和高频开关技术，几乎可以一机覆盖所有出厂试验项目。

二、SD1000系列核心技术架构解析

SD1000系列采用高频开关电源技术而非传统的工频变压器加硅整流方案，这让它在效率、体积、纹波、动态响应四个关键维度上同时获得提升。其核心架构由PFC整流、全桥LLC谐振变换、高频整流滤波、功率级并联母排、双DSP+FPGA控制核心、远端补偿检测六部分组成。

第一，PFC+LLC两级拓扑带来92%以上的整机效率，远高于硅整流电源65-75%的水平，长期老化试验场景下可显著降低电费支出。第二，15kW仅3U高度的机架式模块化设计使同等功率下体积缩减至传统电源的1/4，让产线测试工位可以高密度部署。第三，Vrms≤0.5%F.S.的纹波指标保证了空载转速测量、霍尔信号采样等敏感测试的精度。第四，通过双DSP+FPGA控制核心，电压变化速度达到100V/ms，远高于传统电源的10-20V/ms，对电机启动电流冲击的容忍度更强。

在控制接口层面，SD1000标配RS232/RS485、0-5V/0-10V模拟量接口，选配LAN和4-20mA，支持SCPI和Modbus RTU双协议，这意味着它可以直接接入PLC、DCS、MES系统，为电机产线的全自动化测试提供了完整的二次开发接口。

三、典型应用方案：从单工位出厂测试到多工位老化筛选

基于SD1000系列在单机能力、并联能力、协议开放性三个维度的优势，思齐科技针对不同产线规模，提供了从单工位到多工位集群的完整测试解决方案。

方案A：单工位出厂自动测试（3-15kW功率等级）

对于年产10万台以下的小型电机产线，可采用SD1010-D（10kVA/0-300V/41.7A单相）或SD1015-D（15kVA/0-300V/62.5A单相）单机部署，配合机械手上下料、扫码枪条码识别、声学麦克风、振动传感器、绝缘耐压仪、转速扭矩仪组成单工位自动测试岛。系统上电后由PLC下发测试序列：空载→堵转→温升→绝缘→超速，每一步试验由SD1000的CV/CC模式自动配合，测试数据通过SCPI指令实时回传MES系统，生成单台电机的出厂测试报告。

方案B：中等规模多工位老化筛选（30-150kW）

对于年产10-50万台的中等规模电机产线，老化筛选是关键的质量控制环节。SD1000系列支持模块化并机，多台SD1030或SD1050（30-50kW）通过预留并机接口可组成150kW/500A的母线，再通过功率分配器为8-16个老化台位同时供电，每个台位独立设置老化电压、循环时间、故障判定阈值。系统可以模拟电机在额定负载、过载、空载三种状态下的长时间运行，SCADA系统通过Modbus RTU协议统一采集所有台位的电流、功率、温度数据，对早期失效产品进行自动筛选。

方案C：大规模产线及高功率电机测试（300kW-1.5MW）

对于新能源车用驱动电机、矿用牵引电机、舰船推进电机等高功率产品的测试需求，SD1000系列通过并联可实现最高1.5MW/10000A的输出能力，能够覆盖绝大多数工业级直流电机的满功率试验。配合测功机、功率分析仪、振动噪声测试系统，可以完成电机效率MAP图绘制、NVH特性分析、温升曲线测量等高端测试。

四、产线老化筛选的实测数据对比

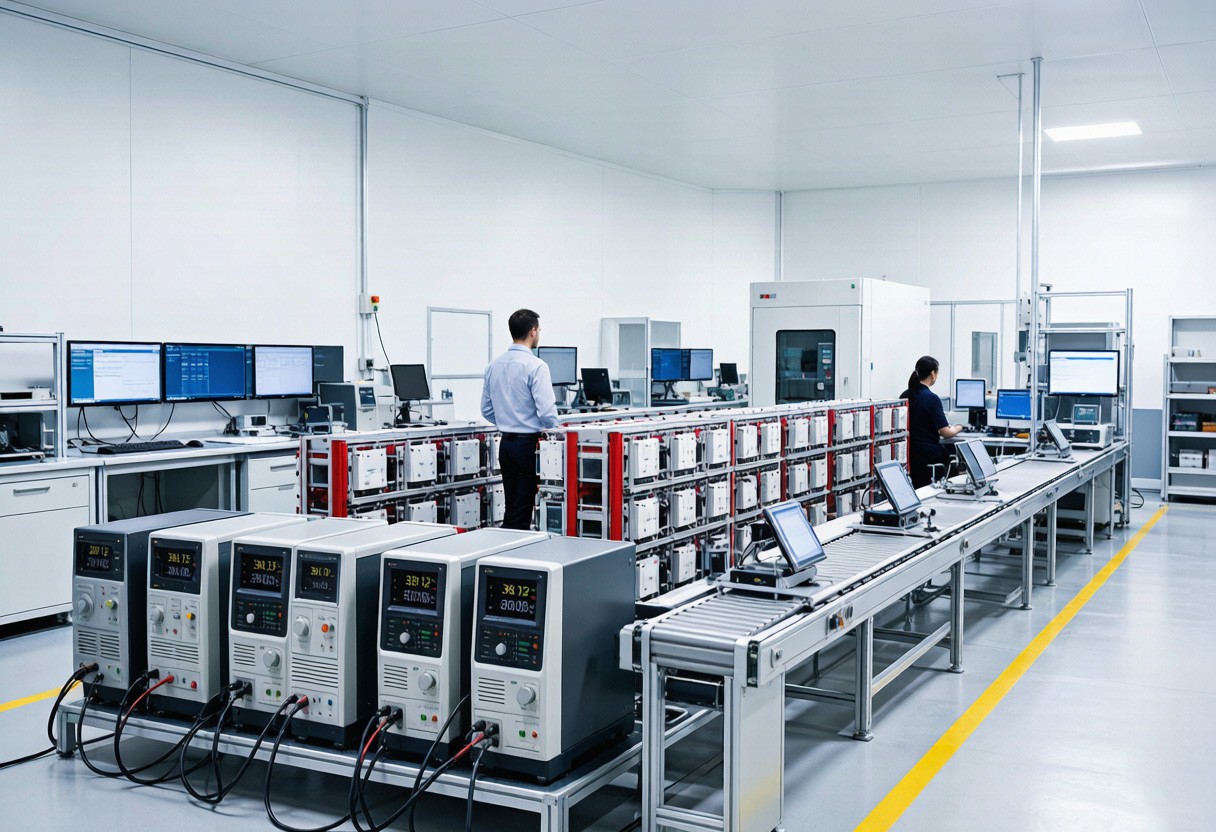

（图2 产线老化筛选工位实景）

以某年产30万台小功率直流电机的企业为例，在将传统硅整流电源更换为SD1000系列后，老化筛选工位的实测数据呈现出系统性提升，下表是关键指标的量化对比。

关键指标	传统硅整流电源	SD1000系列	提升幅度
电压稳态精度	±2%F.S.	±0.1%F.S.	提升20倍
输出纹波Vrms	3-5%F.S.	≤0.5%F.S.	降低6-10倍
8小时时漂	>2%	<0.1%F.S.	提升20倍以上
堵转保护响应	100-500ms	<10ms（OCP可设）	提升10-50倍
单台测试周期	28min（含人工调整）	12min（全自动）	效率提升133%
单台能耗	0.85kWh	0.62kWh	节能27%
多工位并联能力	不可并联	最高1.5MW/10000A	集群能力

实测数据显示，SD1000系列在精度、纹波、稳定性、保护响应速度、测试效率、能耗六大维度均显著优于传统硅整流电源。结合其模块化机架式设计带来的产线空间节省，整套方案的投入产出比可控制在8-14个月。

五、选型与工程实施建议

第一，按电机峰值功率的1.2-1.5倍选取电源容量，充分考虑启动电流5-7倍冲击。第二，根据电机的最高工作电压和堵转电压选取电源输出电压上限，建议预留30%电压裕量。第三，如果涉及多工位老化筛选，优先选择支持并机接口的SD1000型号，并预留模块化扩展空间。第四，自动化产线集成务必确认SCPI/Modbus协议版本及二次开发文档，苏州思齐电子可提供完整的SDK和示例代码。第五，机架式部署时，每台3U模块上下预留1U散热空间，环境温度控制在0-40℃以内。

综合来看，SD1000系列不仅是一台可编程直流电源，更是一个面向电机出厂测试与产线老化筛选的可扩展测试平台。从3kW小型单工位到1.5MW大型多工位集群，同一产品架构、同一种控制协议、同一套软件接口，这在以往的传统硅整流电源时代是无法想象的。
