在电力电子测试领域长期存在一个“悖论”：被测对象大多挂在直流母线上工作——储能PCS的直流侧是电池簇，新能源汽车电驱的直流侧是动力电池包，充电模块的输出侧是动力电池——但测试时却很难用“真身”来供电。真实电池存在热失控风险、SOC状态不可控、电压随充放电深度漂移，且无法在毫秒级注入电压阶跃。于是，直流模拟电源成为替代真实电池的标准测试工具。本文以800kW级、0-2250V宽范围直流模拟电源为对象，解析其技术机理与应用边界。

一、直流模拟电源的本质：一台“电压/电流双可控”的功率变换器

直流模拟电源的硬件本质，是一台以大功率电力电子器件（IGBT/SiC模块）为核心的交-直变换装置：市电经整流与PWM斩波后，在输出端形成电压与电流均受数字控制器精确调节的直流母线。与普通直流稳压电源最大的区别在于两点：一是宽范围输出能力，从几十伏到两千伏以上连续可调，以覆盖不同电压平台的电池包与母线；二是双模式输出（CV/CC），既能以恒压模式模拟电池簇的端电压特性，也能以恒流模式考核被测装置的载流能力与保护逻辑。

以苏州思齐电子科技有限公司SD-B800KVA/2250V/1500A直流模拟电源为例，其核心规格如下表。值得注意的是，“800kW功率+2250V电压+1500A电流”的组合意味着设备内部需并联多个功率单元并做均流控制，这对器件筛选、母线设计与热管理提出了远高于中小功率电源的要求。

关键指标	SD-B800KVA/2250V/1500A	技术含义与测试价值
额定输出功率	800kW	满足500kW级PCS满功率满电压长时间老化，以及大功率电驱总成满载耐久
输出电压/电流	0-2250V连续可调；最大1500A	覆盖1500V储能平台与400/800/1000V电驱平台，2250V为下一代高压平台预留裕量
输出模式	恒压CV/恒流CC双模式，多步时序编程	既模拟电池簇电压特性，又可作电流源考核载流能力；多步编程复现动态工况
精度与纹波	≤±0.2%F.S.；纹波≤0.5%F.S.（rms）	低纹波还原真实直流母线环境，效率map、噪声测试数据不失真
整机效率	≥92%	满载连续测试工况下降低运行成本与散热压力
保护体系	过压/过流/过温/短路多重保护	高价值被测样机与操作人员的安全屏障
通信接口	SCPI+Modbus双协议，以太网/RS485	与电网模拟电源统一调度，实现交直流复合工况同步

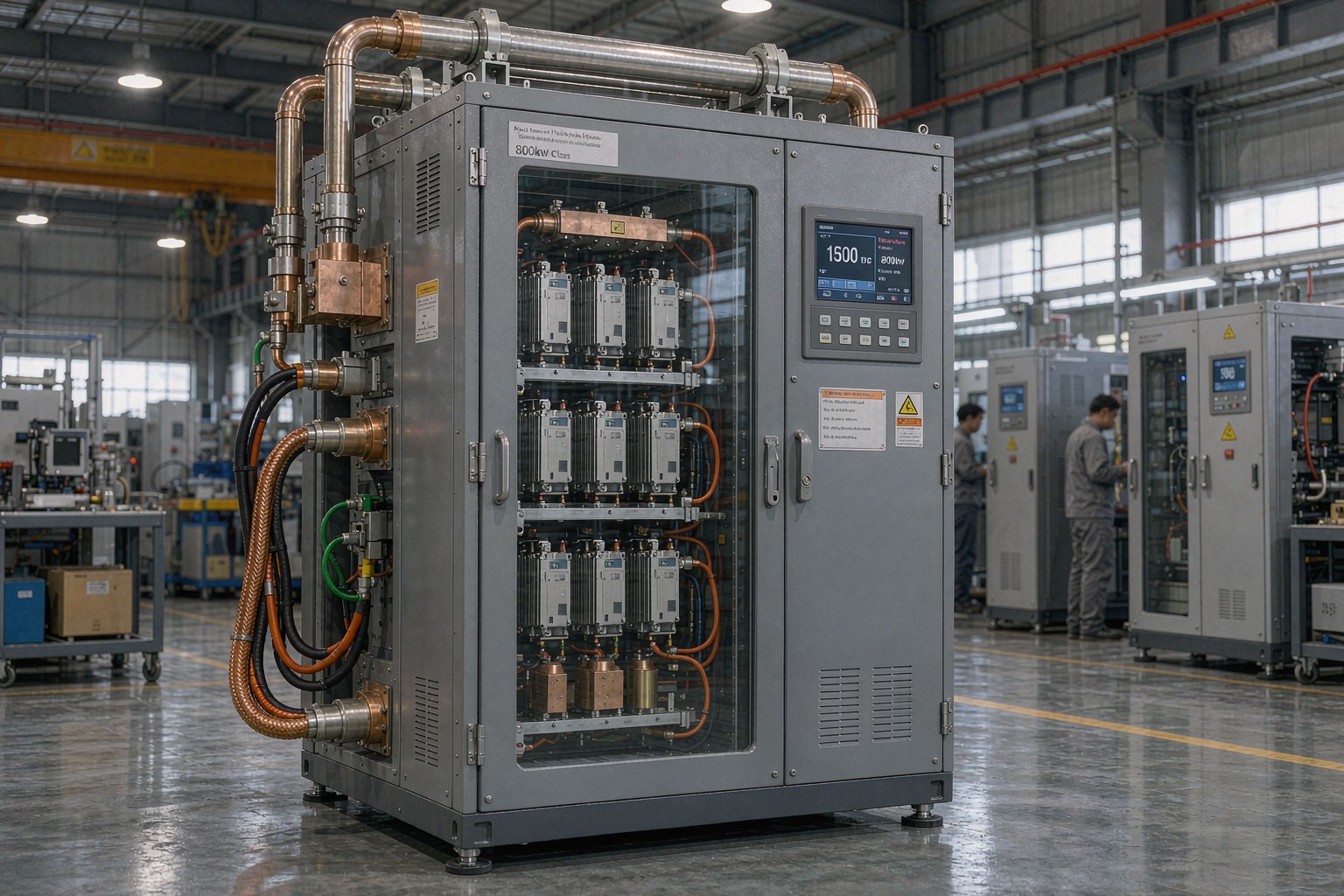

▲ 800kW级直流模拟电源：多功率单元并联均流，宽范围、大电流、高精度兼得

二、纹波与精度：常被低估的两个“隐性指标”

在直流模拟电源的选型中，容量与电压范围往往最先被关注，而纹波与精度这两个指标却常被低估——它们恰恰决定了测试数据的可信度。以光伏逆变器MPPT效率测试为例：若直流侧纹波过大，逆变器直流输入端的电压/电流采样会叠加纹波分量，导致MPPT搜索点偏移，实测效率与真实值可能偏差0.3个百分点以上；对电驱效率map标定而言，母线纹波还会耦合进电流环，影响损耗分离计算。这也是为什么“纹波≤0.5%F.S.”级别的低纹波设计，成为大功率直流模拟电源的分水岭指标。

精度的意义则体现在长时程测试的稳定性上。800kW级设备在满载老化测试中往往连续运行数十小时，若电压设定精度不足或温漂过大，母线电压会缓慢偏离设定值，被测PCS的“满载”工况实际上变成了“变载”工况，老化结论失真。≤±0.2%F.S.级的精度配合闭环反馈控制，才能保证测试全程母线电压“钉”在设定点上。

三、典型应用场景的技术逻辑

3.1 储能PCS测试：模拟电池簇的“全SOC区间”

按GB/T 34120-2023考核储能PCS时，直流侧需要一个能在宽电压范围内精确模拟电池簇的电源：电池簇在放电截止电压（约0.8倍额定）与满充电压之间运行，PCS需在不同SOC点完成充放电转换、功率控制与效率验证。直流模拟电源以CV模式按“放电截止-浮充-满充”分段输出，即可复现电池簇的全SOC电压曲线；需要考核PCS在直流母线扰动下的控制稳定性时，再注入电压阶跃。相比真电池，这套方案无热失控风险、无充放电管理负担，测试窗口完全自主可控。

3.2 800V电驱测试：从“降额测试”到“满压满功率”

800V SiC电驱动总成的母线电压覆盖300-920V宽区间，且峰值工况电流大。传统低压直流电源在800V平台样机面前往往“电压不够、功率不足”，只能降额测试或将样机外协。宽范围大功率直流模拟电源的出现改变了这一局面：以CV模式提供920V满压母线支撑效率map标定与满载耐久，以CC模式复现整车急加速的大电流冲击与堵转工况，再通过多步编程将“双脉冲-满载耐久-电压阶跃”固化为自动执行序列。2250V的电压上限，还为下一代更高压平台（如900V+母线）的样机预留下探空间，避免“标准一升级、设备就淘汰”。

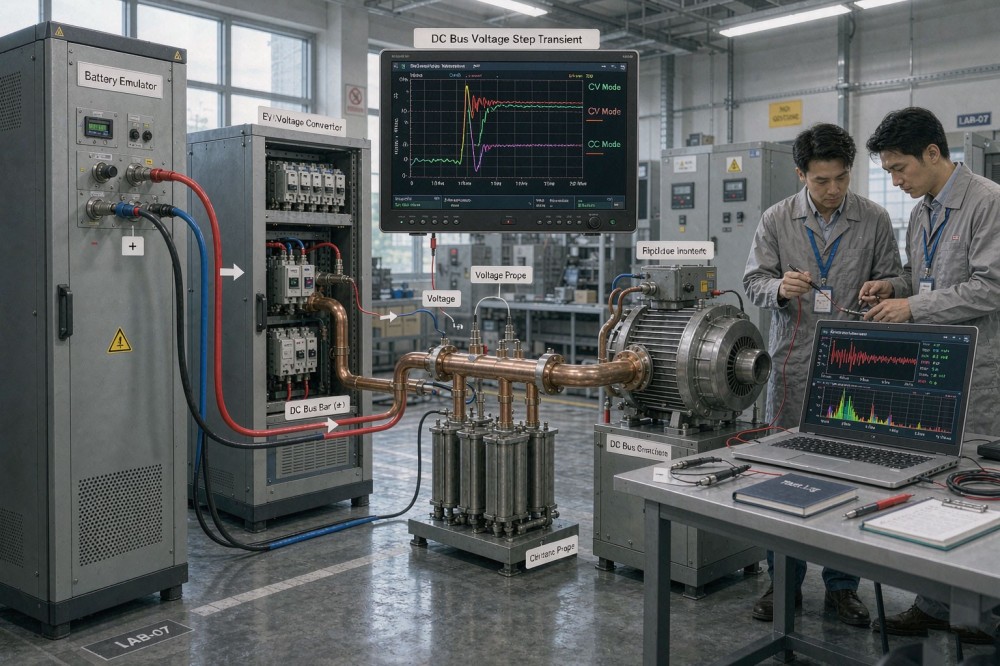

▲ CV/CC双模式与多步时序编程：直流模拟电源既模拟电池电压特性，也复现动态电流工况

3.3 交直流复合工况：与电网模拟电源的协同

在更完整的测试场景中，直流模拟电源往往与电网模拟电源协同工作：交流侧执行电压跌落的同时，直流侧同步执行功率阶跃或母线电压调整，复现“直流扰动叠加交流故障”的复合工况——这正是新国标连续故障穿越测试对设备协同能力提出的新要求。两套设备通过SCPI指令由统一上位机调度，时序偏差控制在毫秒级，测试全过程数据自动归档，一键生成结构化报告。

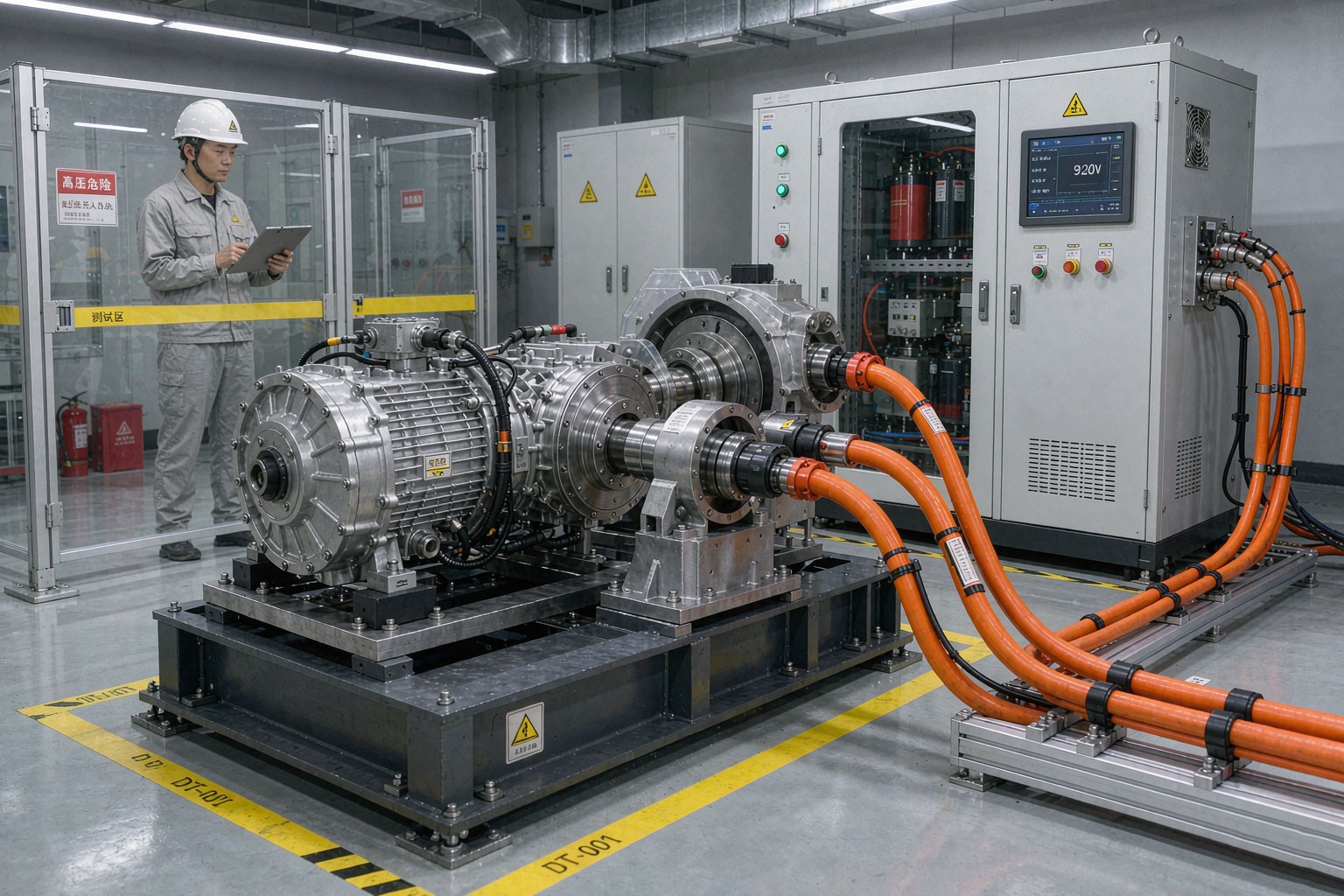

▲ 800V电驱台架：宽范围直流母线供电让满压、满载、堵转测试不再降额与外协

四、选型要点与常见误区

误区	潜在后果	正确做法
只算功率，不看电压上限裕量	高压平台样机到货后无源可用，被迫外协	电压上限按目标平台最高母线电压的1.2倍以上预留
忽略纹波指标	MPPT/效率map数据失真，型式报告被质疑	确认满载纹波≤0.5%F.S.级，必要时现场实测
只关注单机，忽视可扩展性	未来功率需求翻倍时整机报废	优先选择支持多台并机扩容的产品系列
忽视保护体系与可靠性	被测样机（单台价值数十万）损坏风险	确认过压/过流/过温/短路多重保护与故障记录能力

五、结语

直流模拟电源的技术演进，始终跟随两条主线：一条是被测平台电压的“上探”——从400V到800V再到更高压平台，驱动设备向更高电压上限迭代；另一条是测试工况的“复合化”——从单点供电到多步时序、从单机运行到交直流协同，驱动设备向系统化方向演进。对制造商与第三方检测机构而言，选择一台电压范围宽、纹波低、精度高且具备协同能力的大功率直流模拟电源，本质上是在为未来三到五年的测试需求“预埋能力”。

在直流模拟电源的国产高端市场，苏州思齐电子科技有限公司已形成从75kW到1000kW级的完整产品梯度：SD系列直流模拟电源覆盖0-2250V宽范围输出，支持CV/CC双模式与多步时序编程，部分型号支持多台并机扩展至10MW级测试能力，并可与SA系列电网模拟电源组成交直流协同测试系统，广泛服务于储能PCS、新能源汽车电驱与充电设施产业链客户。其产品在纹波抑制、整机效率与保护体系上的工程化积累，为严苛的满载长时测试场景提供了可靠支撑。
