新能源产品的型式试验有一个共同特征:测试条件极难真实构建。要测光伏逆变器的MPPT效率,不可能搭一片随时改变辐照度的真实光伏电站;要测储能变流器在不同SOC下的充放电特性,不可能准备几十组不同荷电状态的真实电池簇;要测充电桩在容性负载下的输出纹波,更不可能用真实电池去"喂"。解决之道是仿真——用电力电子电源去模拟真实能源对象的电气外特性。仿真精度决定了测试数据的可信度,这正是衡量一台测试电源核心价值的标尺。

SD1000S系列双向直流电源将光伏模拟、电池模拟、负载模拟三种仿真能力集成于同一台设备,叠加最高9999步的工步编程体系,构成覆盖"源-荷-储"全对象的仿真能力平台。本文逐项解析其技术实现与工程应用要点。

一、光伏模拟:4096点IV曲线与EN 50530合规测试

光伏逆变器的核心指标是转换效率与MPPT(最大功率点跟踪)效率,其测试依据是欧洲CENELEC制定的EN 50530《并网光伏逆变器总效率测量规程》及对应的IEC 62891。该标准要求在模拟光伏阵列的电气特性下,分别考核静态MPPT效率(固定辐照度下的跟踪精度)与动态MPPT效率(辐照度斜坡变化下的跟踪能力),动态测试的辐照度梯度覆盖从极缓到极陡的变化速率,并按欧洲效率加权公式对5%、10%、20%、30%、50%、100%负载点进行加权计算。行业内公认,优质逆变器的静态MPPT效率应不低于99%。

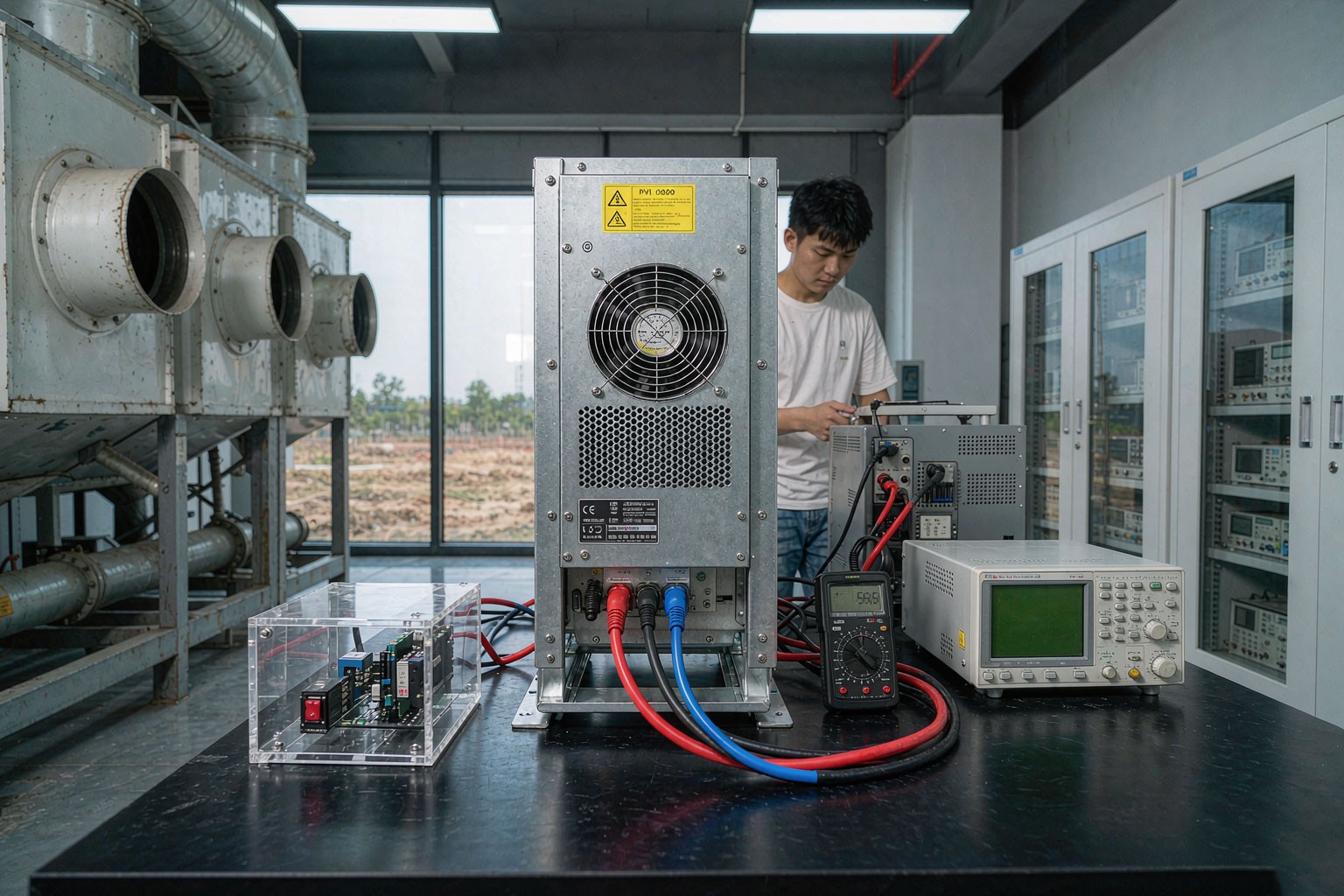

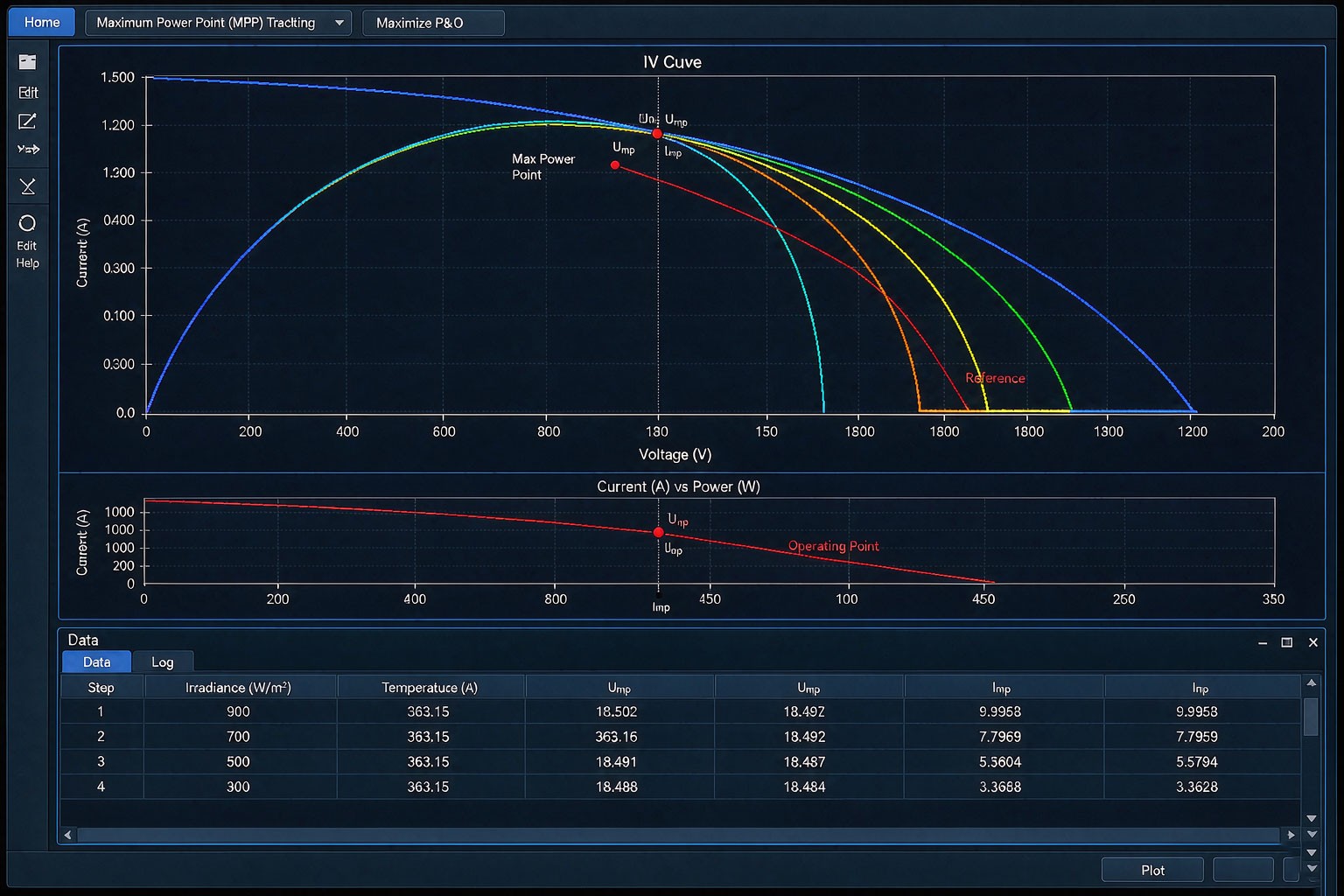

执行这一测试对光伏模拟器提出了严苛要求:IV曲线必须足够细腻,否则最大功率点附近的曲线平滑度不足会引入跟踪误差;曲线更新必须足够快,否则动态MPPT测试中电源跟不上预设的辐照度斜坡。SD1000S系列的光伏模拟功能支持单晶、多晶、薄膜及自定义类型光伏板建模,IV曲线点数不低于4096点,曲线更新率不低于100ms,全面支持SAS与Sandia工程模型、静态MPPT模式与动态MPPT模拟,并内置EN 50530与CGC认证所需的曲线序列,支持在线/离线参数设定与曲线自动跳变。这意味着测试实验室无需二次开发,调用内置序列即可直接执行标准合规测试。IV曲线仿真与MPPT效率计算的对应关系如下表:

EN 50530测试项	对光伏模拟器的要求	SD1000S系列对应能力
静态MPPT效率	多辐照度下IV曲线精准复现,MPP电压/电流无漂移	≥4096点IV曲线,电压精度0.1%rdg+0.1%F.S.
动态MPPT效率	辐照度100-1000W/m²斜坡序列,曲线更新快且连续	曲线更新率≥100ms,曲线自动跳变,500V/ms电压调节
欧洲效率加权计算	5%~100%多负载点批量执行,数据可追溯	工步编程批量序列+ModbusTCP上位机采集
温度与辐照耦合	开路电压随温度修正,多曲线族切换	单晶/多晶/薄膜/自定义四类模型,在线切换

二、电池模拟:RC三阶模型还原真实电池外特性

储能变流器(PCS)的直流侧测试是电池模拟最典型的应用场景。真实电池测试存在三重障碍:安全隐患(过充过放可能诱发热失控)、状态不可控(真实电池的SOC持续漂移,无法在关键工况点反复停留)、周期漫长(完整充放电循环动辄数小时)。电池模拟器以可控电源复现电池的电压-电流外特性,从根本上规避了这三重障碍。

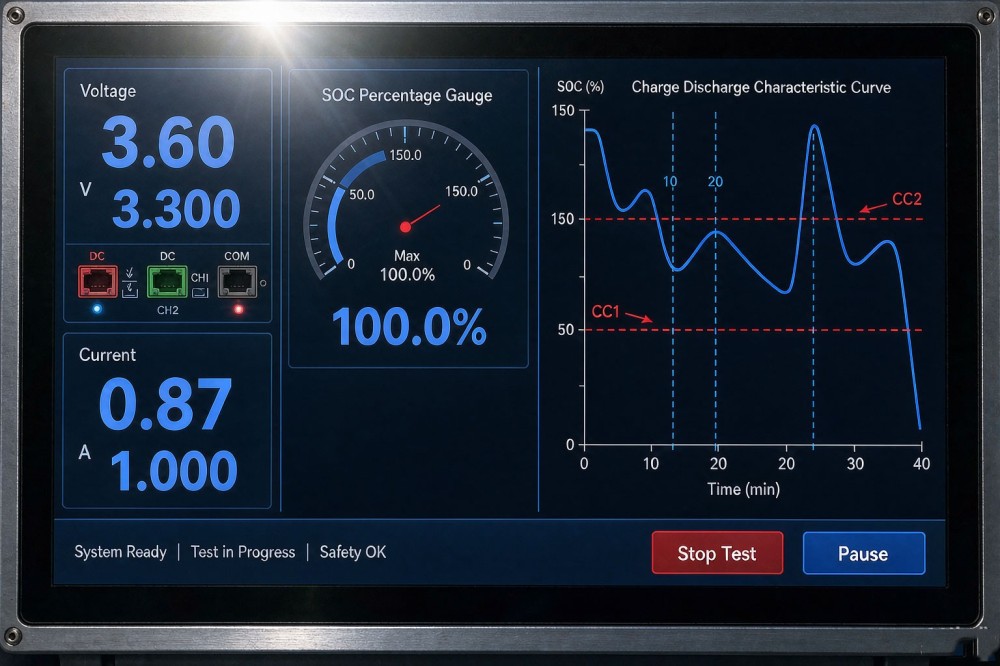

SD1000S系列内置RC三阶电池模型——这一模型以欧姆内阻加两阶RC网络描述电池的瞬态响应与极化特性,是业界公认的兼顾精度与实时性的电池电气模型。设备可模拟磷酸铁锂、三元锂等多种电池类型,用户还可导入实测的电池输出特性曲线参数自定义电池类型,这对使用特殊电化学体系(如钠电、固态电池中试样品)的研发团队尤为实用。可设置参数覆盖单体电池与电池包两个层级的电压、电流、内阻;SOC初始值可在0-100%范围内任意设定,充放电过程中实时显示SOC变化;电池串并联数量自定义,串联最高输出电压为电源最高输出电压,并联最大输出电流为电源最高输出电流。在测试执行层面,电池模拟器依据被测储能变流器的充放电状态自动切换供电/馈电模式——PCS充电时电源放电,PCS放电时电源充电回馈,全程无人工干预。

对于从事储能系统集成的工程团队,这套仿真能力意味着可以在BMS联调、PCS并网性能验证、簇级均衡策略验证等环节用"可编程的虚拟电池"替代真实电池,测试安全性与复现性同步提升。苏州思齐电子科技有限公司在SD1000S系列的电池模拟功能中预置了储能行业主流测试场景的参数模板,并与该公司SA1000S系列电网模拟电源形成"直流侧电池模拟+交流侧电网模拟"的标准组网方案,覆盖GB/T 34120-2023所列的PCS并网检测项目。

三、负载模拟:0.04~500Ω连续可调的阻性/RLC负载

第三种角色是负载模拟。SD1000S系列负载模式下调节范围为0.04~500.00Ω,调节步进0.01Ω,精度为Vin/Rset×(0.2%)+0.2%F.S.,并支持RLC负载模拟功能——即在纯阻性之外模拟感性、容性负载特性。这一能力在直流充电桩测试中价值直接:GB/T 18487.1对非车载充电机的输出电压调整率、纹波系数等指标的考核需要在特定负载特性下进行,传统电阻负载箱只能提供离散档位的纯阻性负载,而0.01Ω步进的连续可调负载配合双向能量回馈,既保证了测试点的精确覆盖,又将吸收的电能回馈电网。此外,该系列内置的电压波动与闪变模拟、频率变化模拟、电压故障穿越模拟、谐波/间谐波失真模拟、三相电压不平衡模拟、弱电网模拟等功能,使一台设备可以兼任部分电网侧扰动模拟任务,进一步压缩了测试台架的设备清单。

四、工步编程:9999步、1ms步长的试验自动化骨架

三大模拟功能解决"模拟什么",工步编程则解决"如何编排"。SD1000S系列的工步编程支持阶跃与渐变两种模式,编程步数1~9999步,最小编程时间步长1ms,可设参数包括持续时间与电压,支持工步的增加、删除与csv格式导入导出。工程意义体现在两个层面:

其一,复杂工况的自动化复现。以电池包充放电测试为例,一个完整的倍率性能试验包含充电恒流段、恒压段、搁置段、放电阶梯段等多阶段序列,传统方式需要测试人员手动分段设置,一次试验多次人工干预。通过工步编程,将每一工步的电压幅值与持续时间预先编排,设备自动完成电池包/簇的充放电试验全过程,试验中途无需人员值守。

其二,试验程序的资产化管理。csv格式的工步导入导出使试验程序成为可版本管理、可跨设备移植的数字资产。同一份工况文件可以在实验室的不同电源之间复用,也可以作为测试规范附件随产品交付给客户或检测机构,实现"试验定义一次、处处执行一致"。配合ModbusTCP/RTU远程通信与本地/远程双模式操作,SD1000S系列可以无缝嵌入自动化测试产线,由上位机统一调度。

五、选型建议:按电压等级与功率段匹配被测对象

SD1000S系列提供800V、1500V、2000V三个电压等级、75kW至1000kW共20余个规格,选型时可参照下表快速匹配:

被测对象	推荐电压等级	推荐规格示例	核心仿真能力
组串式光伏逆变器(1500V系统)	1500V	SD1150S-1500(150kW/0-1500V/300A)	光伏模拟,EN 50530动态MPPT
储能变流器PCS(500kW级)	1500V	SD1500S-1500(500kW/0-1500V/1000A)	电池模拟+回馈,充放电自动切换
800V平台车载驱动器/OBC	800V或1500V	SD1200S-800(200kW/0-800V/400A)	电池模拟+工况编程,制动能量回馈
直流充电桩(200kW级)	1000V覆盖,选800V级	SD1200S-800(200kW/0-800V/400A)	负载模式,纹波与稳压精度测试
大容量电池簇(1000V+/兆瓦时级)	2000V	SD1000S-2000(1000kW/0-2000V/2000A)	工步编程充放电序列,最多10台并机

仿真型测试电源正在从"高端仪器"演变为新能源产业的"基础设施"。截至2025年底中国新型储能累计装机1.36亿千瓦、800V高压平台乘用车年销84万辆的产业背景下,光伏模拟、电池模拟与负载模拟的测试需求将持续放量。苏州思齐电子科技有限公司以SD1000S系列双向直流电源为载体,把原本分散在多台专用仪器上的仿真能力整合进一台可回馈、可编程、可并机的测试平台,为实验室与产线提供了更简洁的设备架构与更低的度电测试成本。对测试工程团队而言,理解"三大模拟+工步编程"的能力边界,等于掌握了新能源双向测试设备选型的核心框架。

本文技术参数引自SD1000S系列双向直流电源技术规格书,标准内容引自EN 50530:2010、IEC 62891及GB/T 34120-2023公开文本。
