在低压电器温升老化试验、断路器脱扣特性校验、熔断器熔断时间测试等典型应用场景中,恒流电源的核心技术挑战并不在于“输出恒定电流”这一表层目标,而在于面对被测器件阻抗剧变时如何实现“电流不变、电压自适应”的动态跟随能力。传统调压器加降压变压器的电磁式方案,因响应时间长达数百毫秒、波形失真大、负载适应性差,已难以满足现代型式试验对≤20ms电流响应时间、低纹波谐波、可编程时序输出的综合要求。本文从技术架构层面,深度解析苏州思齐电子科技有限公司SA1000H系列交流恒流电源与SD1000H系列直流恒流电源在双环控制、IGBT逆变调制、模块化系统设计三大维度的工程实现路径。

SA1000H系列产品外观

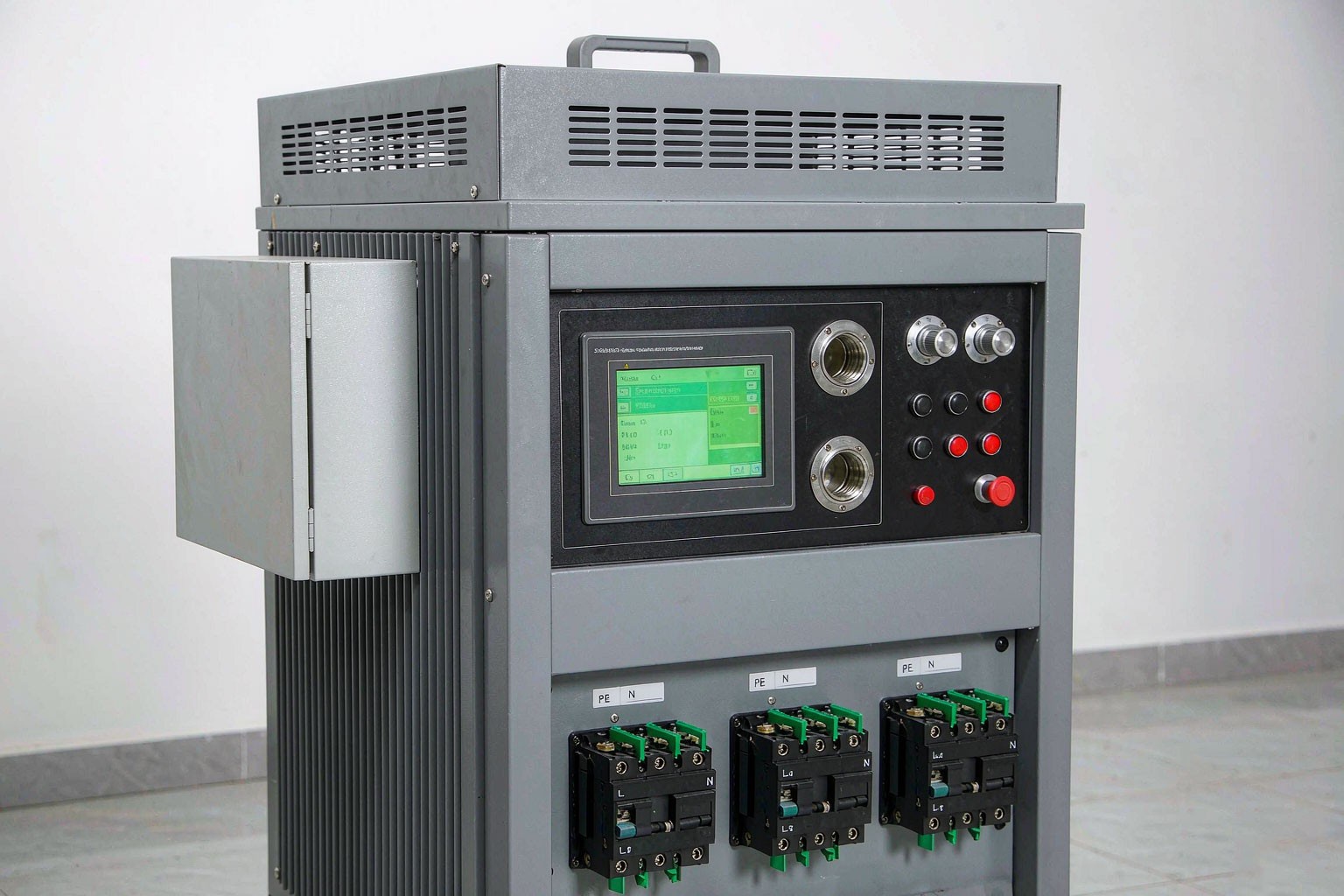

SA1000H系列交流恒流电源/SD1000H系列直流恒流电源产品外观:机柜式设计,集成大屏幕液晶显控与远程通信接口

技术定位:非标定制的高功率恒流测试平台

与可编程交流变频电源(CV模式为主)或可编程直流电源(CV/CC切换)不同,SA1000H/SD1000H系列从产品定义之初就以“恒流优先”为核心设计哲学,瞄准铜排、断路器/断路器柜、半导体、线缆/超导电缆、变压器温升老化等“被测对象阻抗变化剧烈、必须维持电流恒定”的工业测试场景。SH-K系列定位的≤20ms高速电流响应能力,使其能够精准捕捉断路器脱扣瞬间的电流波形与熔断器熔断时间,为保护电器的动作特性标定提供毫秒级时间分辨率的测试手段。

参数类别参数项规格值
整机特性输出额定容量非标定制
整机效率≥90%
隔离内置隔离变压器
工作方式长时开路、长时短路
电流输出电流范围非标定制,最大可达15000A
电流精度0.5%rdg+0.5%F.S.
动态响应时间从0A到设定输出电流值 ≤20ms
电流稳定度电流稳定率±0.5%FS
互感器精度0.2级

SA1000H/SD1000H系列核心技术参数(来源:产品画册规格书)

双环控制架构:电压环/电流环解耦的工程实现

双环控制架构

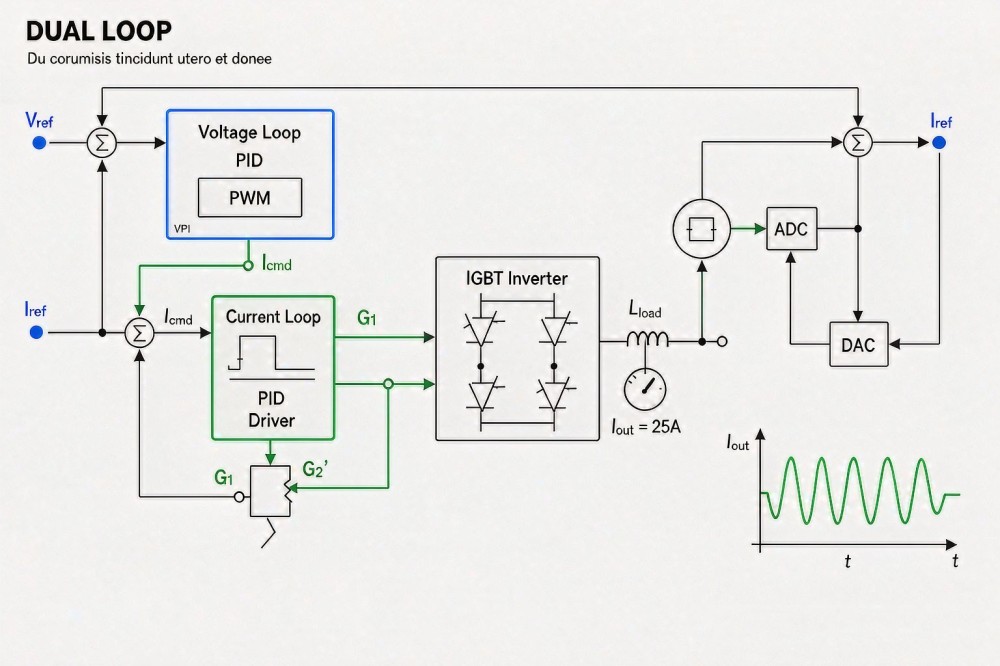

双环控制架构示意:电压外环稳定输出电压,电流内环快速跟踪设定值,IGBT逆变器实现PWM调制

SA1000H/SD1000H系列的核心控制策略是“电压环+电流环双环控制”,但与电机驱动等场景的扭矩-电流双环不同,恒流电源的双环逻辑有着特殊的工程考量。

电流内环:PI调节器怎么把误差压下去

其一,电流内环承担“毫秒级响应”的核心任务。电流内环采用PI调节器,将霍尔传感器或电流互感器(精度0.2级)实时采样的输出电流信号与设定值比较,误差信号经PI运算后直接驱动IGBT逆变器的PWM占空比。由于电流环带宽被设计在kHz级别,因此从“负载突变”到“输出电流恢复”的全链路延迟可压缩到≤20ms。断路器脱扣试验最看重这一指标——断路器触头在毫秒级时间内从“闭合”切换到“分断”,回路阻抗可能从mΩ级跃升至无穷大,电源必须在这一瞬间维持住试验电流才能完成IEC 60898、GB 10963等标准规定的脱扣时间标定。

电压外环:给被测对象留一道保险

其二,电压外环负责“被测对象安全保护”。在恒流模式下,电压外环的输出作为电流内环的限幅基准,当被测器件阻抗异常上升(如接触器触点烧蚀导致开路)导致输出电压逼近设定上限时,电压环会自动介入限流,防止被测件或电源本体的绝缘击穿。这一“双环解耦”机制使电源同时具备恒流模式的电流刚性跟随与恒压模式的电压钳位保护能力,可在测试过程中根据负载工况自动切换。

其三,≤20ms的动态响应指标具有明确的工程意义。对比传统调压器方案的500ms-2s响应时间,SA1000H/SD1000H系列的20ms响应意味着电源可以“追得上”被测对象在测试过程中的快速阻抗变化。下面这些场景就靠这一能力:

· 断路器脱扣试验:捕捉触头分离瞬间的电流衰减波形(典型脱扣时间10-100ms)

· 熔断器熔断试验:验证熔体从“熔化”到“熔断”全过程的时间-电流特性(I²t特性)

· 温升试验负载阶跃突变(如变压器合闸涌流后的稳态建立)

· 电解液电解过程中电导率变化的电流稳定控制

IGBT逆变与PWM调制:≥90%效率与≤3%谐波的工程平衡

SA1000H/SD1000H系列采用“AC-DC整流+IGBT全桥逆变+LC滤波”的两级变换架构,在效率与电能质量之间取得了优秀平衡:

性能指标SA1000H/SD1000H系列传统调压器方案技术优势
整机效率≥90%40%-60%高30个百分点,年省电费可观
输入功率因数≥0.990.6-0.8PFC校正,减少无功损耗
输入电流谐波≤3%15%-30%满足IEEE 519-2014限值
动态响应≤20ms500ms-2s快25-100倍
纹波/谐波低(数字控制+硬件滤波)较高(工频变压器残留)保护精密被测件不受干扰

SA1000H/SD1000H系列与传统调压器方案关键性能对比

关键技术细节包括:IGBT全桥逆变采用≥10kHz开关频率,远高于传统工频方案,磁性元件体积与重量大幅缩减;PWM调制策略经优化以降低开关损耗,整机效率≥90%意味着输入10kW功率时仅有约1kW以热量形式损耗,强迫风冷散热即可满足长时满载运行;PFC校正则使输入功率因数≥0.99,对电网侧基本不产生无功污染,特别适合多台电源并联在工厂配电场景中的应用。

模块化系统设计:可维护性与≥90%效率的工程哲学

SA1000H/SD1000H系列在系统架构层面采用“功率单元+滤波单元+控制单元”三段式模块化设计,每一模块都遵循“可独立维护、可快速更换、可扩展升级”的工程原则。

三段式模块化:单元怎么划分

模块一:功率单元。采用标准化IGBT功率模组,支持热插拔式更换。当个别模组出现故障时,维护人员可在数分钟内完成更换,避免传统一体机“整柜返厂维修”的长时间停机损失。≥90%的整机效率意味着功率模组的散热设计余量充足,长期满载运行的热应力远低于传统方案。

模块二:滤波单元。将LC滤波、EMI抑制、浪涌保护等环节独立成模块,方便针对不同应用场景定制滤波参数。例如,在半导体晶圆老化测试中需要更低的输出纹波,可以通过增加滤波级数实现;而在变压器温升测试中则可以减小滤波深度以提升动态响应。

模块三:控制单元。采用DSP+FPGA双核架构,DSP负责控制算法执行与通信协议处理,FPGA负责PWM波形生成与高速保护响应。控制单元的软件支持远程升级,未来如需增加新的测试标准或通信规约,无需更换硬件即可完成功能迭代。

这一“三段式模块化”设计哲学,使得苏州思齐科技的SA1000H/SD1000H系列在≥90%的高效率、长时开路/长时短路的工作方式(特殊测试场景需求)、15000A最大电流的非标定制能力之间形成了工程平衡。模块化设计不只是制造工艺上的方便,更代表着“测试装备作为长生命周期资产”的产品理念——一台主控柜可伴随用户业务成长十余年,期间通过模块升级与算法迭代持续适配新场景。

典型应用:温升、脱扣、电解三大场景的技术适配

温升测试场景

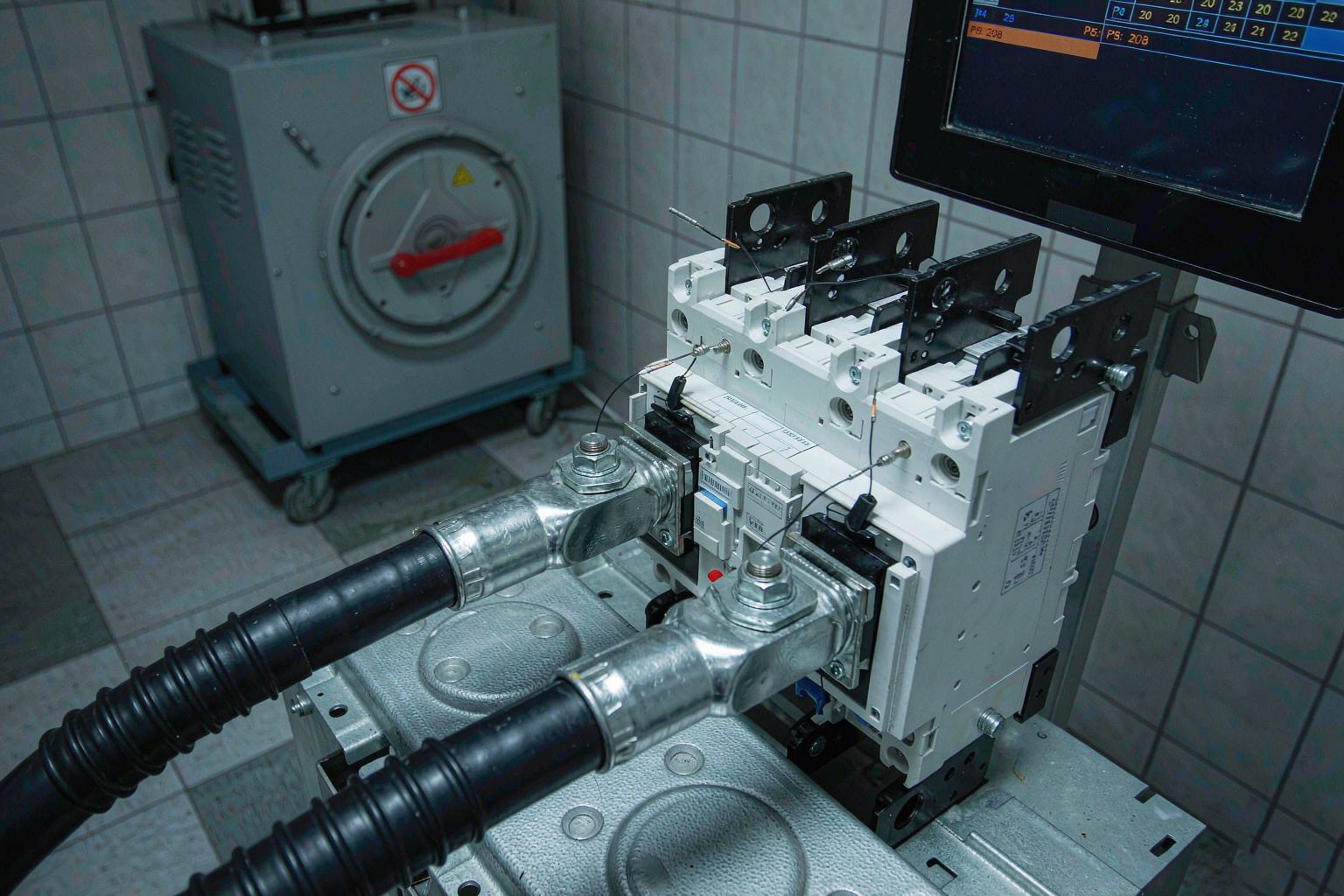

断路器温升测试现场:恒流电源对被测断路器通入1.0倍额定电流,热电偶监测关键部位温升

场景一:低压电器温升测试(GB/T 14048、IEC 60947)。依据标准要求,对断路器、接触器、热继电器等被测器件施加1.0-1.2倍额定电流持续4小时以上,稳态温升不超过规定限值。SA1000H/SD1000H系列的长时短路工作方式与±0.5%FS电流稳定率,能够保证长达数小时的温升试验中电流值漂移不超过0.5%,远优于标准要求的±1%。同时其内置隔离变压器保护了被测件与电网的电气隔离,避免了电网扰动对温升数据的影响。

脱扣试验:20ms响应的价值所在

场景二:断路器脱扣与熔断器熔断试验。SH-K系列≤20ms的电流响应能力是这一场景的关键指标。当断路器触头在试验电流下达到热脱扣阈值时,触头从闭合到分离仅需数十毫秒,电源必须在这一时间窗口内维持试验电流以记录准确的脱扣时间。同理,熔断器的I²t熔断特性测试也需要电源在熔体熔化瞬间提供陡峭的电流阶跃。

场景三:电解液电解过程。作为电解电源,电压跟着电解浓度自动变化,维持输出电流稳定不变。这一“恒电流变电压”的工作模式与电镀、电解铝、湿法冶金等行业的工艺需求高度契合。SD1000H系列的最大15000A电流能力与模块化并联扩展架构,可满足大型电解槽的工艺电源需求。

编程与通信:可编程能力支撑测试自动化

SA1000H/SD1000H系列标配阶梯、渐变两种编程模式,支持1~9999步的时序编辑,电流值步进分辨率0.1A,循环次数0~9999次可设。这一可编程能力与RJ45/RS485通信接口(支持ModbusTCP、ModbusRTU协议)配合,可实现:

· 测试序列的离线编辑:工程师可在上位机编写温升阶梯加载、脱扣电流阶跃等测试序列,导出为CSV格式后导入电源

· 测试数据的实时回传:电源运行过程中的电流、电压、功率、功率因数、峰值因数等参数通过通信接口实时上传至上位机或MES系统

· 二次开发接口开放:支持用户根据自身测试需求定制专用的测试软件,降低与既有测试系统集成的开发成本

这种“硬件+软件+协议”的完整编程能力,使SA1000H/SD1000H系列不再是孤立的“电流源”设备,而是测试自动化系统中的标准化节点。在型式试验自动测试台、产线批量老化筛选系统、智能制造数据采集平台等场景中,能够无缝嵌入并发挥“电流中枢”的作用。

小电流测不准?把量程这笔账算给客户听

15kA档的误差是0.5%读数+0.5%满度,满度项就是75A。拿去测500A的温升点,误差带至少77.5A,相对误差15%往上——不是电源坏了,是量程选大了。换到1500A档,0.5%满度=7.5A,500A点误差带10A上下,相对误差2%,数据才能和温升曲线对得上。非标定制平台的价值就在这里:按被测电流的主工作点留20%~30%裕量定满度,而不是一律上大量程。
