ATS自动化测试系统选型,别把钱花在加了软件的可编程电源上
市面上叫ATS的设备从加软件的可编程电源到整柜集成平台价格差几倍。选型先做需求、标准、接口三张清单,再用一张十项打分表逐条过,最后盯住MES对接实测案例和交接文档,把冤枉钱和返工坑提前规避。
开始选 ATS 的工程师很快会撞上一个尴尬事实:市面上叫"ATS"的东西,有的只是一个加了软件的可编程电源,有的是一整柜包含电网模拟、采集、切换、MES 对接的集成平台,价格差几倍,功能差几十项。选错的结果不只是重新买设备,新产品的上市节奏都会被测试环节拖住。这篇文章把选型拆成"三张清单、一张表、三个坑",都是实操层面的判断。
三张清单怎么落笔,举个具体例子。一家做储能 PCS 和充电桩混线的厂商,需求清单最后长这样:PCS 单台 14 项测试约 40 分钟、充电桩模块 9 项约 15 分钟、日产能各 60 台与 200 台。两个数字一对,就发现充电桩必须上双工位并行,PCS 单工位够用。标准清单写明:PCS 按 GB/T 34120 和客户企标,充电桩模块预留 IEC 61851 扩展项。接口清单确认 MES 是自研系统走 REST 接口、数据库 SQL Server、AGV 按库位叫料。
三张清单给到三家供应商,两家给的是标准产品报价,一家针对混线节拍改了工位布局和切换策略,方案质量的差距,拿到清单当天就见了分晓。
选型前先做三张清单
别急着比价,先内部对齐三件事。需求清单:测什么产品,光伏逆变器、储能 PCS、充电桩还是断路器,还是多品类混线;每类测多少项;单次测试时长多少。标准清单:要满足哪些国标、行标、企标,要不要给 IEC、UL 海外认证预留测试项扩展空间。接口清单:产线用什么 MES,数据库是 MySQL、SQL Server 还是 Oracle,要不要跟 ERP、WMS、AGV 拉料系统对接。
这三张清单既是内部沟通的语言,也是筛选供应商的一把尺子:连你的 MES 接口协议都不愿意先确认的供应商,后面大概率踩坑。
节拍要算上装夹与上下料
节拍这块最容易想当然,多算几步就知道单台测试时长根本不是全部。仍拿前面那家混线厂举例:PCS 单台 40 分钟看着够用,但加上上下料装夹各 3 分钟、复测率按 5% 计、每换一次型号清空工位重配脚本 30 分钟,实际班产要从"8 小时 ÷ 40 分钟 = 12 台"打到 9 台上下;要是算上早班开机预热、午休停机再恢复,还得再打个折。所以需求清单里每台测试时长旁边,最好把装夹时间、复测率、换型频率一并写上。
这三项直接决定了你要单工位还是双工位、要不要自动上下料,也就直接决定了预算量级。
一张打分表过十项,低于三分淘汰
把候选方案按下面十项逐条打分(1~5 分),低于 3 分的直接出局。这张表也适合拿去当面考供应商,答不上来的项,就是坑。
| 指标 | 要问的一句话 | 警惕信号 |
| 自动化程度 | 能不能按脚本一键跑完全程并出报告? | 中途要人工切换接线、手动记录 |

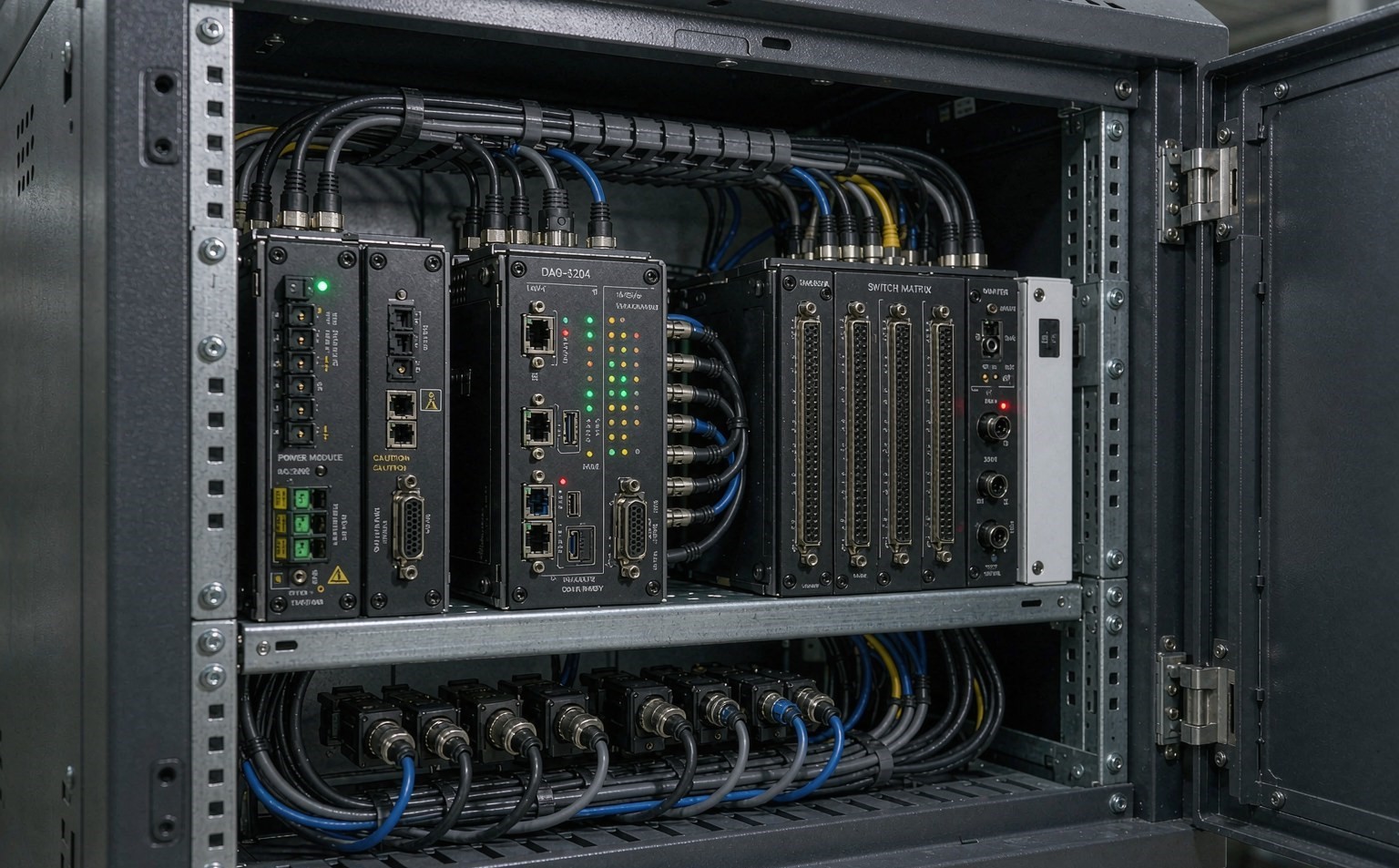

| 集成度 | 电源、数采、切换、通信是否一柜集成? | 只谈功率,不谈扩展槽位 |
| 兼容性 | 支持哪些总线和协议? | 接不进现有的示波器、功率计 |
| 可维护性 | 单模块故障能否热插拔隔离? | 坏了要整机返厂、日志缺失 |
| MES 集成 | 有没有实测过的对接案例? | 只给通用接口文档,不给案例 |
| 流程自定义 | 分支、循环、重试能否可视化配置? | 流程写死,改标准要改程序 |
| 开放性 | 提供哪些二次开发接口? | 闭源黑盒,无法对接质量系统 |
| 报告定制 | 模板、字段、签章位置能否自定义? | 只会一键导出固定格式 |
| 安全性 | 操作员/工程师/管理员三级权限? | 关键参数修改无日志 |
| 人机界面 | 新手多久能学会启停看结果? | 培训一周才算上手 |
MES对接是产线级ATS的分水岭

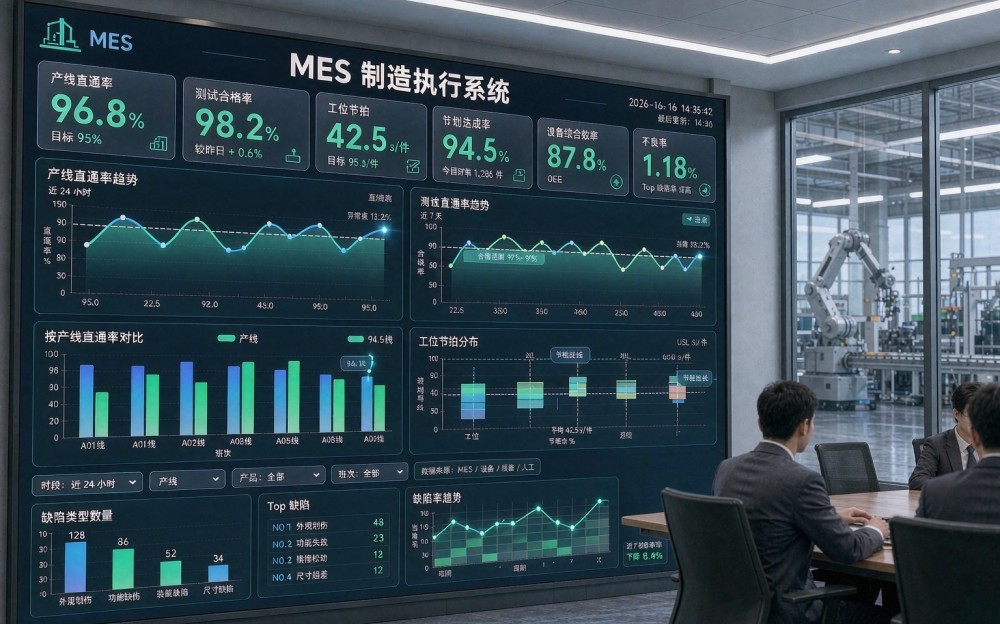

这一层里最值钱的是 MES 对接,产线级 ATS 与实验室 ATS 的差距主要就差在这里。完整闭环是:MES 把产品型号、测试标准、SN 码推给 ATS,扫码触发对应脚本,电压电流功率波形实时回传,判 NG 自动锁工位并回传缺陷代码,管理者按产线、班次、型号看直通率和 CPK。苏州思齐电子科技有限公司用SQ-ATS自动化测试系统在多个储能变流器与充电桩测试项目中跑通了这条闭环,客户的体会很一致:宁可选型时多花一周盯对接,也不要上线后天天人肉导数据。
字段与时序要写进技术协议
MES 对接在合同阶段谈的都是框架,落地时摔跤的多是字段和时序这种小事。值得在技术协议里写死的东西至少有四样:触发方式(扫码触发还是 MES 推单触发、超时多久算异常);回传字段(测试结果、关键测量值、序列日志各用什么编码,单位和精度对齐到小数点后几位);NG 处理(缺陷代码表谁定义、复测流程走什么分支);心跳与断线重连(网络抖一下,工位是停机等还是继续跑本地缓存。这几条不写清楚,上线头一个月双方工程师天天开会对字段,产线干等着。
见过最贵的一次教训是单位没对齐:MES 那边按 kW 收,ATS 按 W 发,几千条数据全部作废重跑,两天产量没了。
三个不写在参数表里的坑
只看功率不看采样同步。LVRT、谐波分析这类场景要求电压电流严格同步采样,采样率和同步精度不问清楚,测出来的数据自己都心虚。具体到一个数:谐波分析做到 50 次就需要每周期 256 点以上的同步采样,两路通道不同步超过 1°,算出来的有功功率在低功率因数工况下能偏差好几个百分点,储能 PCS 的转换效率就这么被测丢了。
只看初期报价不看升级路径。明年新国标一出、新产品一上,能不能加模块改脚本就扩展,还是推倒重来?这笔账要按三年算。一个可操作的办法是让供应商书面承诺三类扩展的价格:功率模块加一路的模块价、新增测试项的脚本开发人天价、新增工位的整体报价,白纸黑字,比"支持扩展"四个字值钱得多。有的方案初期便宜两成,第二年加一个工位报出整机价,三年摊下来反而更贵。
只验收设备不验收交接文档。完整的交付应该包含测试脚本、校准报告、操作手册、维护手册、MES 对接说明,缺一样,两年后负责维护的人就要多熬几宿。
验收别让空载演示交差
验收环节也有讲究,别让供应商拿"空载演示"交差。像样的现场验收至少跑三样:连续 72 小时真实产品满负荷运行,看有没有莫名停机和内存泄漏;故障注入(运行中人为拔一根采集线、断一次网络,看系统是安静恢复还是整批数据报废);极限节拍(按需求清单里算出来的最高节拍连跑一个班次,验证切换机构和散热都跟得上。这三关都过了,再签验收单不迟。
算一笔停机的账,就知道该花多少心思

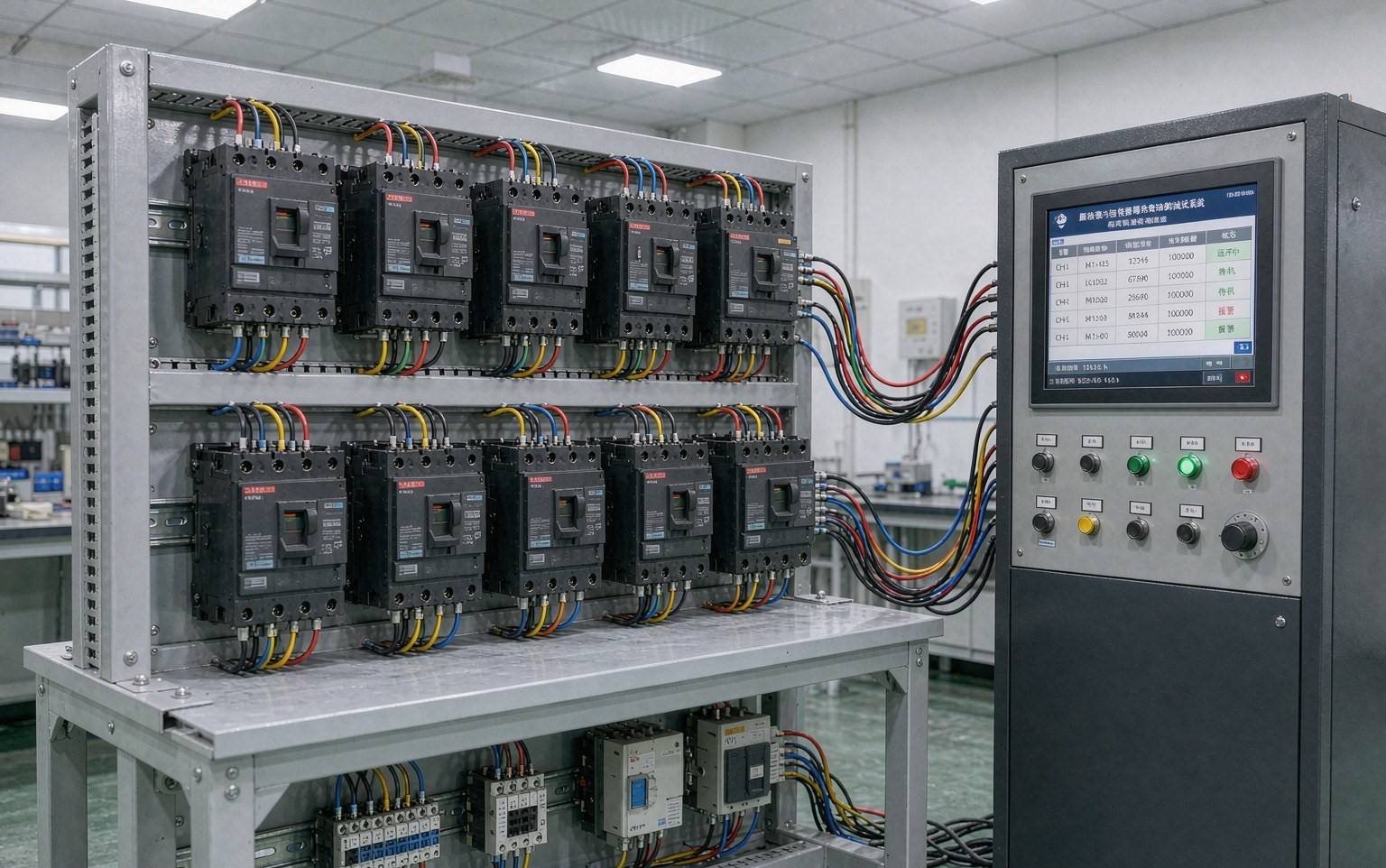

假设产线单班日测 80 台、每台整机价值 3000 元,测试工位停机一天就是 24 万元的产出缺口,而一次 ATS 选型反复造成的停机窗口,不止一天。反过来,一次像样的现场验收(按打分表逐项演示、跑三天真实产品、验证 MES 回传)大约占选型总工期的十分之一,换来的 测试报告自动生成 与稳定运行能用五年。SD1000 直流电机出厂测试案例里,长周期循环自动值守加测试报告自动生成,正是这套思路的落地形态(见SD1000 直流电机出厂测试)。选型买的不只是设备,更是接下来五年每一天的测试能力:产线节拍多少、要满足什么标准、数据要流到哪里,这三个问题想清楚,再回头看那张打分表,答案基本就浮出来了。打分时还要把参数落到工步里核:电压通道分辨率按1mV档核、回读精度按0.05%FS核、序列切换时间按10ms档核、程控接口轮询按50ms一次核,四项里有一项对不上工步要求,打分表上的高分都是虚的。
预算怎么分也值得提前想。整柜 ATS 的报价里,硬件通常占大头,但软件与服务的占比更能预示后期体验:脚本开发、MES 对接、培训、首年维护加起来要是低于总价两成,大概率是拿通用软件糊弄;反过来高于五成,也要警惕硬件缩水。比较靠谱的分法是把软件服务费跟交付物挂钩:几个测试项、几条对接接口、几场培训,按清单计价,验收按清单核对,谁都不吃亏。
最后提醒一句时机:ATS 选型最好别卡在产线爬坡的节骨眼上做。测试系统上线本身要占用工位和工程师的精力,赶上量产冲刺,两头都做不好,脚本没时间打磨,验收走过场,上线后的坑全留给以后。比较从容的窗口是新产线设计阶段或者淡季,把迁移期双轨运行的时间留出来。工具换成什么时候都能换,但换的姿势对不对,决定了它是提效工具还是长期负担。
备件供货周期也是一笔账
还有个容易忽略的小账:备件。集成柜里的电源模块、切换继电器、采集板卡,各家供货周期差别很大,长周期的进口件停产一次就抓瞎。签合同前把关键模块的供货周期和停产替代承诺写进条款,再备一套易损件,五年生命周期里的意外停机能省掉大半。
