一、客户背景

深圳市众鼎电气科技有限公司（以下简称“众鼎电气”）位于深圳宝安，是一家专注于新能源电力电子装备测试与技术服务的企业，业务覆盖储能技术服务、先进电力电子装置销售、新能源汽车生产测试设备销售、光伏设备及元器件与半导体器件专用设备销售、电气设备租赁与维修等环节，服务对象集中在储能变流器、光伏逆变器、充电设施等新能源装备的制造与集成链条。

众鼎电气所在的深圳，是全球密度最高的新能源电力电子产业集聚区之一。据深圳新型储能产业协会2026年3月发布的《深圳新型储能产业发展白皮书(2026)》，2025年深圳新型储能产业营收突破7130亿元，汇聚储能相关企业6391家，其中上市公司58家、国家级专精特新“小巨人”78家；华为数字能源、比亚迪、科士达、禾望电气等PCS与逆变器头部厂商均在深圳布局。与此同时，国家能源局数据显示，截至2025年底全国新型储能装机达1.36亿千瓦、同比增长84.3%，占全球规模约50%。产业爆发式增长的另一面，是对并网检测与工况验证能力的严苛要求：储能PCS与光伏逆变器在并网前必须通过低电压穿越、频率适应性与电能质量等一系列考核，检测能力正成为产业链的“隐形瓶颈”。

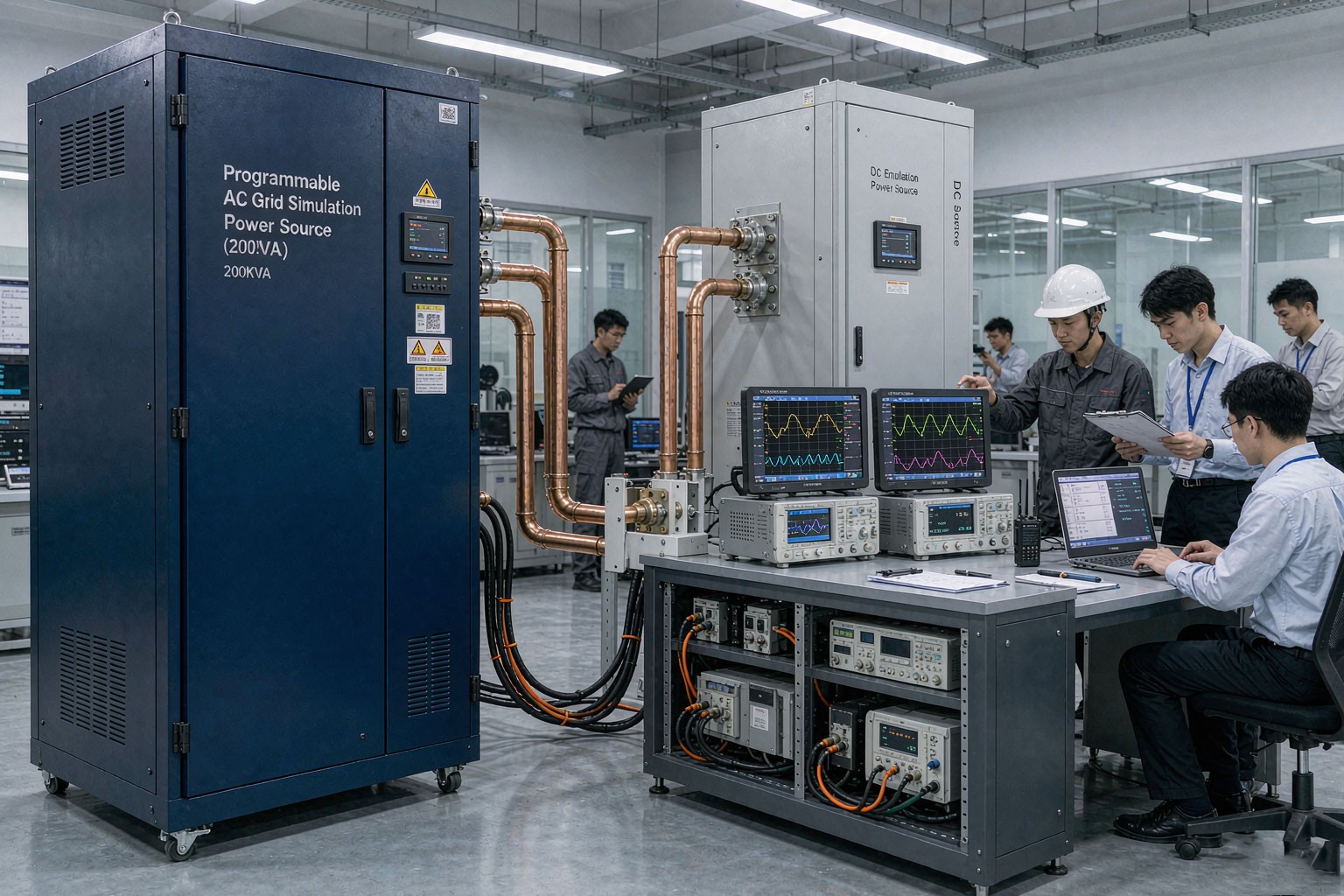

▲ 思齐电子SQAC-200KVA电网模拟电源（左）与SD-B800KVA直流模拟电源（右）组成的交流+直流双源测试平台

二、并网检测环节的四大能力缺口

在与众鼎电气技术团队的联合调研中，双方梳理出其在并网测试业务上面临的四方面约束：

缺口一：真实电网无法“导演”故障工况

GB/T 34120-2023对储能变流器提出了低电压穿越、高电压穿越、充放电转换时间等量化考核要求，GB/T 19964对光伏逆变器同样设置了故障穿越与电能质量门槛。这些边界工况——0%零电压穿越、1.3倍暂态过压、电网频率阶跃——不可能在真实电网上随试验需要任意重现，若无可控的电网模拟源，相关项目只能送第三方实验室排队，单轮排期常以周计。

缺口二：直流侧激励“用真电池得不偿失”

并网测试要求直流侧在宽电压范围内精确复现电池簇不同SOC状态与光伏阵列MPPT工况。真实电池组一次性投入高、充放电管理繁琐，且无法按需复现电压阶跃与功率骤变，测试重复性差；光伏阵列则受天气制约，MPPT效率、动态响应等测试窗口不可控。

缺口三：电压等级覆盖不全，国际订单“测不了”

众鼎电气服务的客户群体中，不乏面向海外市场的PCS与逆变器产品，涉及380V、400V、415V、440V、460V等多个低压并网制式。常规测试电源额定电压单一，跨制式验证需要多台设备或临时调机，效率低、成本高。

缺口四：交流、直流两套系统割裂

并网装置的交流侧与直流侧工况需要严格同步——例如模拟“直流侧功率骤变叠加交流电网跌落”的复合工况时，若两台设备各自手动操作，时序对不齐，测试数据便失去工程意义。

三、双模拟源解决方案与核心规格

针对上述缺口，苏州思齐电子科技有限公司为众鼎电气提供了一套“交流电网模拟+直流源模拟”协同测试方案：SQAC-200KVA-475V-300A电网模拟电源承担交流侧电网工况复现，SD-B800KVA/2250V/1500A直流模拟电源承担直流侧电池与光伏阵列模拟，两台设备通过统一上位机完成时序同步，构成被测并网装置的“仿真电网+仿真直流源”闭环。

技术参数	SQAC-200KVA-475V-300A	对并网测试的价值
额定容量	200kVA	覆盖主流工商业储能PCS与组串式/集散式逆变器满功率考核
输出线电压	0-475V连续可调	一套设备覆盖380/400/415/440/460V等国内外低压并网制式
额定电流	300A	满足大电流并网工况与过载能力验证
电压精度/失真度	0.3%rdg+0.3%F.S.；THD≤2%（线性负载）	为电能质量类检测项提供纯净、可量化的基准激励
三相独立控制	三相独立幅值/相位调节，0-359°（±0.3°）	精确复现三相不平衡、单相跌落等非对称故障工况
暂态序列编程	电压跌落/骤升序列编程，反应时间约2ms	一键执行LVRT/HVRT标准曲线，边界工况可复现、可追溯
谐波注入	多次谐波可编程叠加	考核被测装置在畸变电网下的稳定性与保护逻辑
通信接口	SCPI + Modbus双协议，以太网/RS485	与直流模拟电源统一调度，实现交直流时序同步

技术参数	SD-B800KVA/2250V/1500A	对并网测试的价值
额定输出功率	800kW	满足500kW级PCS满功率、满电压长时间老化与并网联调
输出电压/电流	0-2250V连续可调；最大1500A	覆盖1500V及以下全部储能电池平台与多路MPPT并联工况
输出模式	恒压CV/恒流CC双模式	既模拟电池簇电压特性，又可作电流源考核载流与保护
精度与纹波	≤±0.2%F.S.；纹波≤0.5%F.S.（rms）	低纹波还原真实直流母线环境，MPPT效率测试不失真
整机效率	≥92%	满载连续测试工况下降低运行成本与散热压力

四、典型测试场景的技术应用分析

场景一：储能PCS低/高电压穿越序列测试

依托SQAC电网模拟电源的暂态序列编程能力，将GB/T 34120-2023规定的0%零穿、20%/40%/60%/80%跌落及1.3倍高电压穿越曲线固化为标准序列，配合SD-B直流模拟电源输出的额定直流母线电压，单次上电即可完成穿越曲线全族扫描。示波器与功率分析仪数据自动关联测试序列编号，形成可追溯的检测报告。原本需外送第三方实验室、排队1-2周的穿越测试，转入自主完成后单轮周期压缩至2-3天。

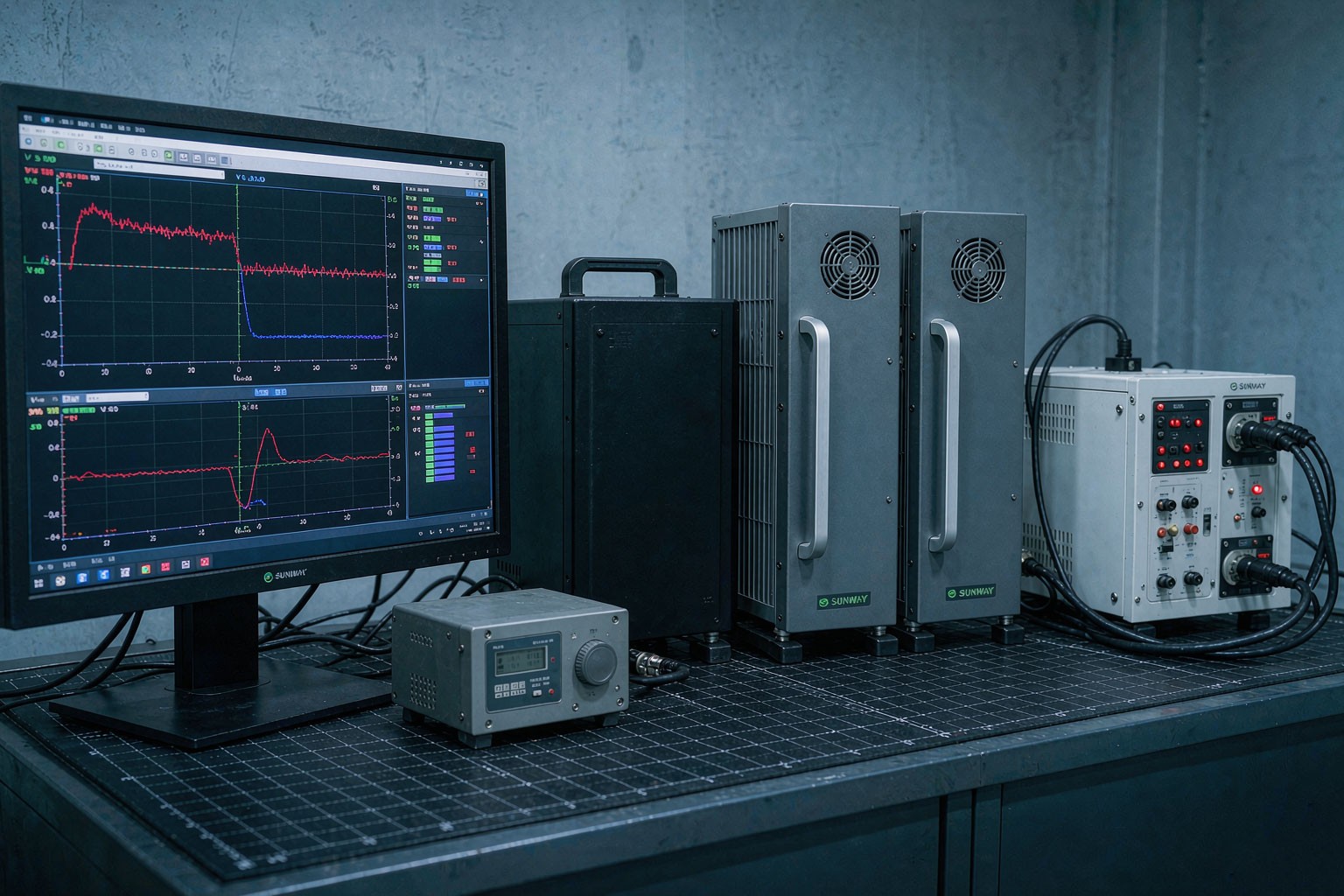

▲ 电网模拟电源按标准曲线复现电压跌落工况，考核光伏逆变器故障穿越期间的支撑能力与恢复特性

场景二：直流侧电池簇与MPPT工况模拟

SD-B800KVA以CV模式按“放电截止-浮充-满充”分段输出，模拟电池簇全SOC区间电压特性，并注入电压阶跃考核PCS在母线扰动下的控制稳定性；针对组串式逆变器，则以可编程I-V特性复现辐照度突变下的阵列功率变化，完成MPPT动态响应效率测试。相比真实电池与真实光照，测试不再受天气与充放电窗口约束，同类项目日均有效测试时长提升约2倍。

场景三：多制式并网装置的一站式验证

0-475V连续可调的输出区间，使国内380V、海外400/415/440/460V制式产品可在同一工位完成频率适应性、三相不平衡与防孤岛等项目，工位切换从“换设备”变为“改参数”。对以设备集成与技术服务为主业的众鼎电气而言，这意味着更短的交付周期与更轻的资产复用率。

场景四：交直流复合工况与自动化报告

通过SCPI指令统一调度，两台设备可按脚本同时执行“直流侧功率阶跃+交流侧电压跌落”复合工况，时序偏差控制在毫秒级；测试全过程的电压、电流、功率、THD数据自动入库，一键生成结构化报告，支撑众鼎电气向客户提供可复核的第三方化测试服务。

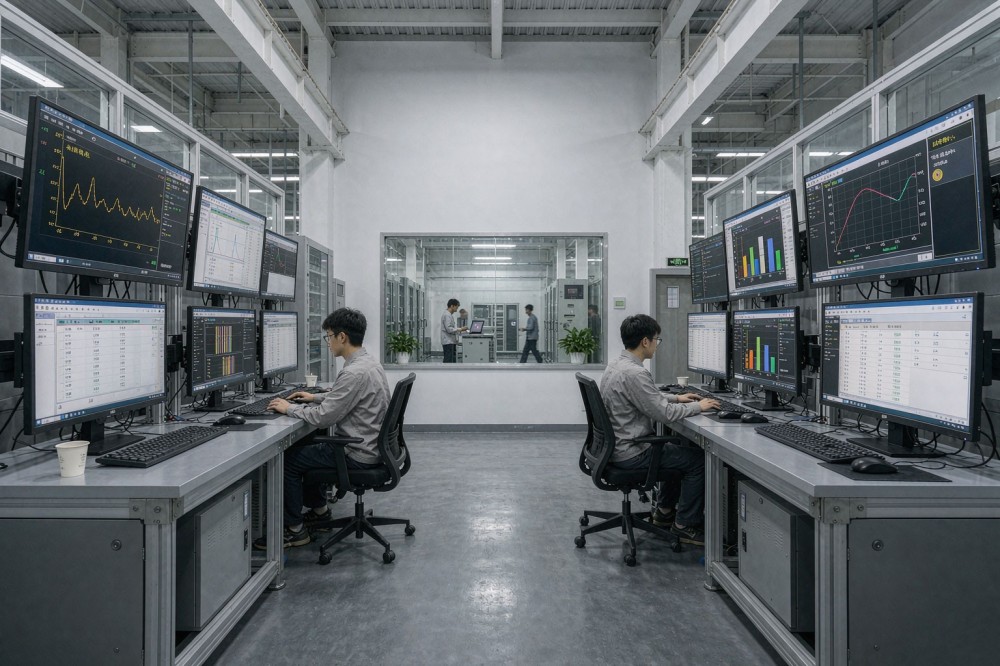

▲ 双模拟源平台控制端：交流电网工况序列与直流母线曲线统一调度，测试数据自动归档生成报告

五、应用价值小结

对比维度	方案引入前	双模拟源方案落地后
故障穿越测试	外送第三方，排期1-2周	自主完成，单轮2-3天，曲线可复现
直流侧激励	真实电池/受天气约束	全SOC与I-V工况编程复现，全天候执行
多制式覆盖	单一电压等级，跨制式换机	0-475V一套覆盖国内外低压并网制式
交直流协同	两套系统割裂，时序难对齐	统一上位机毫秒级同步，复合工况一键执行

在深圳新型储能产业年营收突破7000亿元、并网检测需求持续放量的产业背景下，“交流可编程+直流大功率”的双模拟源架构，正在成为并网测试服务的标准底座。思齐电子（苏州思齐电子科技有限公司）深耕电力电子测试装备领域，电网模拟电源、可编程交流电源与直流模拟电源产品线覆盖数十千伏安至兆瓦级，支持按用户工况非标定制，为新能源测试服务商与整机厂商提供从选型、组网到自动化测试软件的一站式装备支撑。
