SA1000S系列四象限电网模拟器采用可控整流加四象限逆变器拓扑,兼具电源与负载两种特性:既能向被测设备输出能量,也能吸收被测设备回馈的能量,完整覆盖送能与吸能两类测试工况。作为负载模式运行时,设备可将被测设备或发电机的输出能量回馈电网,替代传统以发热消耗能量的电阻负载,整机效率≥92%,降低电费与散热负担。设定RLC模拟功能后还可作为馈能负载使用,对储能变流器开展离网测试,或吸收发电机输出能量,扩展出并网测试之外的离网测试场景。
电子负载参数方面,负载电压调节范围0~Umax、负载电流调节范围0~Imax、功率因数调节范围−1~+1,参数连续可调,可模拟阻性、感性、容性等不同性质的负载。输出最高相电压950V、具备3倍宽量程输出能力,输出电压精度高于0.1%F.S.、频率精度高于0.005Hz,为能量双向流动的测试提供可信基准;输入、输出端均配置硬件滤波,波形失真度低。设备最大支持10台并机扩容,适用于新能源并网设备、储能系统、电机驱动、电力电子装置的型式试验与离网测试。
功率密度≥105kVA/立方米,体积小重量轻
硬件滤波电路,全功率电压失真度≤1%
预留并机接口,可对设备多台并机扩容
SA1000S 系列四象限电网模拟器覆盖 75~1000kVA 共 18 个型号,每档功率提供标准电压(0~450V)与高压(0~900V)两种输出规格。四象限运行能力为全系列标配,支持能量回馈与电子负载模拟。以下为系列通用技术指标,具体型号的电压电流与尺寸重量请见选型清单。
| 功率(kVA) | 型号 | 输出电压(L-N) | 输出电流(A) | 尺寸(宽深高·m) | 重量(kg) |
| 75 | SA1075S | 0~450 | 0~160 | 0.6*1.0*1.2 | 160 |
| 150 | SA1150S-L | 0~450 | 0~320 | 0.6*1.0*2.0 | 310 |
| 150 | SA1150S-H | 0~900 | 0~160 | 0.6*1.0*2.0 | 310 |
| 250 | SA1250S | 0~450 | 0~480 | 0.6*1.0*2.0 | 460 |
| 300 | SA1300S-L | 0~450 | 0~640 | 1.2*1.0*2.0 | 620 |
| 300 | SA1300S-H | 0~900 | 0~320 | 1.2*1.0*2.0 | 620 |
| 400 | SA1400S | 0~450 | 0~800 | 1.2*1.0*2.0 | 780 |
| 500 | SA1500S-L | 0~450 | 0~960 | 1.2*1.0*2.0 | 950 |
| 500 | SA1500S-H | 0~900 | 0~480 | 1.2*1.0*2.0 | 950 |
| 550 | SA1550S-L | 0~450 | 0~1120 | 2.4*1.0*2.0 | 1075 |
| 650 | SA1650S-L | 0~450 | 0~1280 | 2.4*1.0*2.0 | 1250 |
| 650 | SA1650S-H | 0~900 | 0~640 | 2.4*1.0*2.0 | 1250 |
| 700 | SA1700S | 0~450 | 0~1440 | 2.4*1.0*2.0 | 1400 |
| 800 | SA1800S-L | 0~450 | 0~1600 | 3.0*1.0*2.0 | 1550 |
| 800 | SA1800S-H | 0~900 | 0~800 | 3.0*1.0*2.0 | 1550 |
| 900 | SA1900S | 0~450 | 0~1760 | 3.0*1.0*2.0 | 1700 |
| 1000 | SA1000S-L | 0~450 | 0~1920 | 3.0*1.0*2.0 | 1850 |
| 1000 | SA1000S-H | 0~900 | 0~960 | 3.0*1.0*2.0 | 1850 |
| 输出连接方式 | 三相四线+地线 |
| 输出电压范围 | 见选型清单,最高相电压 950V,额定电压 312V,具备 3 倍宽量程输出能力 |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.1%rdg+0.1%F.S.(热稳定后连续测试 2 个 10min) |
| 三相电压不平衡度 | ≤1%,在单相满载工况下 ≤2% |
| 电压变化速度 | 0.01V/ms~9999V/ms |
| 电压响应时间 | 1ms |
| 电压失真 | ≤1%@50Hz(线性负载) |
| 负载稳压率 | ≤±0.3V(线性负载) |
| 显示分辨率 | 0.001V |
| 电流范围 | 见选型清单 |
| 精度 | 0.2%rdg+0.2%F.S. |
| 显示分辨率 | 0.01A |
| 调节范围 | 40~70Hz |
| 调节精度 | ±0.005Hz |
| 频率稳定度 | ±0.005Hz |
| 调节步进 | 0.01Hz |
| 谐波注入范围 | 2~50 次@50Hz;2~50 次@60Hz |
| 谐波注入含量 | 单次谐波含量 ≤15%,总含量 ≤15% |
| 谐波注入精度 | ±0.5% |
| 谐波注入类型 | 单次谐波注入、支持 49 种不同组合 |
| 间谐波注入范围 | 1~3000Hz |
| 间谐波注入含量 | 总含量 ≤5% |
| 间谐波注入精度 | ±0.5% |
| 间谐波注入类型 | 单次间谐波注入、支持 5 种不同组合间谐波注入 |
| 相位调节范围 | 0~359°(三相相位独立可调) |
| 相位精度 | ±0.3° |
| 相位设置分辨率 | 0.1° |
| 三相电压不平衡调节方式 | 电压、相位、不平衡因子调节 |
| 三相电压不平衡调节范围 | 1~100% |
| 三相电压不平衡调节步长 | 1% |
| 三相电压不平衡调节精度 | ±0.5% |
| 闪变等级范围 | Pst:1~10 |
| 闪变调节步长 | Pst 范围为 0~2 时步进 0.2;Pst 范围为 2~10 时步进 1 |
| 闪变调节精度 | ±0.2 |
| 故障穿越模式 | 高穿、低穿、连续低电压穿越、连续高低电压穿越 |
| 不平衡穿越 | 支持单相 / 两相 / 三相穿越 |
| 故障穿越可设参数 | 上升时间、保持时间、电压、频率、相位、谐波、间谐波、触发相位角等 |
| 故障穿越动态时间 | <1ms |
| 相关测试功能 | 满足 UL 1741 / IEEE 1547 / IEC 61000-3-15 / IEC 62116 / DIN-VDE0126-1-1 / CGC / GF004TM.1:2012 / VDE 4110、4120 / GB/T 37409 / GB/T 34133 规范 |
| 编程模式 | 阶跃、渐变 |
| 编程步数 | 1~9999 |
| 最小编程时间步长 | 1ms |
| 编程可设参数 | 上升时间、保持时间、电压、频率、相位、谐波、间谐波、触发相位角等 |
| 同步信号 | 提供与主电路隔离的同步低压(+5V)信号输出 |
| 编程记忆 | 支持增加、删除、csv 格式工步导入、导出 |
| 电子负载电压调节范围 | 0~Umax |
| 电子负载电流调节范围 | 0~Imax |
| 电子负载功率因数调节范围 | -1~+1 |
| 电子负载相关测试功能 | 储能变流器离网测试 |
| 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47.5Hz~52.5Hz |
| 输入功率因数 | ≥0.99 |
| 输入电流谐波畸变率 | 额定功率运行时,馈网电流谐波 ≤3%;全功率范围内,产生的谐波有效值不超过额定条件下的绝对值 |
| 通信接口 | RJ45、RS485;支持 ModbusTCP 及 ModbusRTU |
| 保护功能 | 输入过欠频/过欠压、输入过流、IGBT 过流、过温、过压;输出过流、短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
典型定制方向:按被测设备的功率与能量回馈需求选择容量档位,或通过最多 10 台并机扩容;按并网测试还是离网测试为主选择是否强化 RLC 模拟与电子负载功能;按被测设备电压等级选择 0~450V 或 0~900V 输出规格。
整机效率 ≥92% | 电气隔离 内置隔离变压器 | 并机扩容能力 最大 10 台并机 | 能量回馈 具备 | 运行象限 四象限运行(电源 + 负载特性) |
| 特点 | 功能说明 |
| 四象限运行 | 使用可控整流机四象限逆变器的拓扑,同时具备电源、负载特性,既能向被测设备输出能量,也能吸收被测设备回馈的能量,覆盖送能与吸能两类测试工况 |
| 能量回馈 | 作为负载模式运行时可将被测设备或发电机的输出能量回馈电网,替代传统以发热消耗能量的电阻负载,整机效率 ≥92%,显著降低电费与散热负担 |
| 馈能负载能力 | 设定 RLC 模拟功能后可作为馈能负载使用,对储能变流器开展离网测试,或吸收发电机输出能量,扩展出并网测试之外的离网测试场景 |
| 电子负载参数 | 负载电压调节范围 0~Umax,负载电流调节范围 0~Imax,功率因数调节范围 -1~+1,参数连续可调,可模拟阻性、感性、容性等不同性质的负载 |
| 高动态 | 电压响应时间 <1ms,可进行 1ms 中断、电压激增、电压暂降等测试,动态工况下车载与并网设备的工作状态可被真实还原 |
| 容量升级 | 同型号下每台电源的输出特性、功率特性均相同,同时预留并机接口,可方便地使用网线对同型号设备进行多台并机扩容,最大支持 10 台并机 |
| 宽范围输出 | 使用柔性功率调节技术在同功率下获取更高的电压、电流输出,最高相电压 950V,具备 3 倍宽量程输出能力 |
| 高精度 | 使用输出电压直接采样的方式作为闭环输入控制,输出电压精度高于 0.1%F.S.,输出频率精度高于 0.005Hz,为能量双向流动的测试提供可信基准 |
| 低失真度 | 输入、输出端均配置硬件滤波电路,输出侧滤波电路将输出电压滤波为纯净的正弦波,全功率范围内输出电压失真度 ≤1%,馈网电流谐波 ≤3% |
| 强大的试验能力 | 内置电压波动与闪变模拟、频率变化模拟、电压故障穿越模拟、谐波 / 间谐波失真模拟、三相电压不平衡模拟、弱电网模拟、RLC 负载模拟等模拟功能 |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出,保障四象限双向运行时的设备安全 |
| 友好的人机界面 | 产品使用大屏幕液晶屏进行操作及数据监控,可查看电压、电流、功率等电气参数以及当前所处运行象限,可通过液晶屏对产品进行启停操作、编程操作 |
| 本地/远程控制 | 可通过软件设定本地、远程两种操作模式,远程模式下可完成产品本地模式下的所有操作,具备 RS485、RJ45 等多种通信接口、ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发 |
01 光伏逆变器并网测试 作为电网模拟器连接被测产品交流端完成电网适应性、故障穿越测试,被测设备输出能量回馈电网 | 02 储能变流器并网测试 作为电网模拟器完成并网测试,能量回馈电网或对电池进行充电,双向能量流动 | 03 风电变流器并网测试 作为电网模拟器完成电网适应性、故障穿越测试,能量回馈电网 | 04 V2G 充电桩并网测试 作为电网模拟器对 V2G 充电桩开展并网测试,模拟电网工况并回收能量 |
| 四象限运行 电源特性 + 负载特性 · 能量回馈 |
SA1000S 系列具备 能量四象限运行能力,同时具备电源与负载两种特性:作为电源时对并网设备、耗能设备开展检测;对需要离网测试的设备开展检测时,可选择为负载模式,模拟电子负载将离网设备输出的能量回馈电网。整机效率 ≥92%,相比传统能耗型测试方案大幅降低电能损耗与散热压力。
01 储能变流器离网测试 设定 RLC 模拟功能后作为馈能负载,对储能变流器开展离网测试 | 02 发电机能量吸收 作为馈能负载吸收发电机输出能量并回馈电网,替代传统电阻负载 | 03 电机类冲击性负载 作为抗冲击电源为被测产品供电,或切换负载模式吸收其回馈能量 | 04 感容性无功负载 作为无功吸收电源为被测产品供电,能量被负载消耗或回馈电网 |
| 馈能负载 离网测试 · 发电机能量吸收 |
传统测试方案中,被测设备输出的能量通常由电阻负载以发热方式消耗,既浪费电能又增加散热负担。SA1000S 系列设定 RLC 模拟功能 后可作为馈能负载使用,将被测设备或发电机的输出能量回馈电网,兼顾并网测试与离网测试两类需求,适用于储能变流器离网测试、发电机能量吸收等扩展场景。
| 象限运行 | 具备能量四象限运行能力,同时具备电源、负载特性,可在同一台设备上完成送能与吸能两类工况 |
| 电源模式 | 对并网设备、耗能设备开展检测,按试验要求输出设定的电压、频率、相位与谐波工况 |
| 负载模式 | 对需要离网测试的设备开展检测,模拟电子负载将离网设备输出能量回馈电网,避免发热损耗 |
| 电子负载参数 | 负载电压调节范围 0~Umax,负载电流调节范围 0~Imax,功率因数调节范围 -1~+1,可用于储能变流器离网测试 |
| 能量回馈效率 | 整机效率 ≥92%,被测设备输出能量回馈电网而非以热量散失,大幅降低长期测试的电费与空调负荷 |
SA1000S 系列四象限电网模拟器以能量四象限运行为核心能力,同时具备电源与负载两种特性:作为电源时可为光伏逆变器、储能变流器、风电变流器与 V2G 充电桩提供可编程的模拟电网环境,完成电网适应性与故障穿越测试;切换到负载模式后可模拟电子负载,把离网设备输出的能量回馈电网,完成储能变流器离网测试与发电机能量吸收。整机效率 ≥92%,双向能量流动、并非以发热方式消耗能量,既节约电能又减轻散热压力,是兼顾并网测试与离网测试两类需求的四象限测试平台。
SA1000S系列四象限电网模拟器是一款具备能量四象限运行能力的大功率电网模拟电源,同时具备 电源与负载 两种特性。作为电源时可为并网设备、耗能设备提供可编程的模拟电网环境;切换到负载模式后可模拟电子负载,把离网设备输出的能量回馈电网,避免传统电阻负载以发热消耗能量的浪费,一台设备兼顾并网测试与离网测试两类需求。

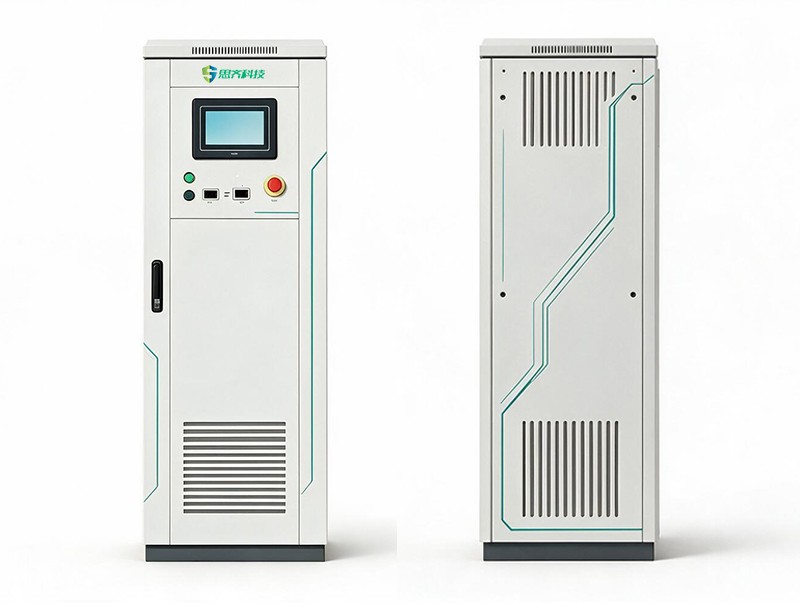

SA1000S 系列四象限电网模拟器采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向并网与离网两类测试现场,操作人员以试验工程师为主,界面除了参数监测与编程,还强调运行象限与馈能状态的直观呈现。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、电流、频率、功率等电气参数,并直观显示设备当前所处的运行象限(送能或吸能),试验人员可确认能量流动方向。 |
| 参数设置区 | 可设置输出电压、频率、相位等模拟参数,并可切换电源模式与负载模式,支持权限管理,防止非授权人员误操作。 |
| 电子负载参数区 | 负载电压调节范围 0~Umax,负载电流调节范围 0~Imax,功率因数调节范围 -1~+1,可模拟阻性、感性、容性等不同性质的负载,用于储能变流器离网测试。 |
| RLC 模拟区 | 设定 RLC 模拟功能后可切换为馈能负载运行,吸收被测设备或发电机的输出能量并回馈电网,扩展出离网测试与发电机能量吸收等场景。 |
| 编程与并机区 | 支持阶跃、渐变两种编程模式,编程步数 1~9999 步,最小编程时间步长 1ms;同型号设备最大支持 10 台并机扩容,并机状态与同步信号在此查看。 |
