航空地面静变电源400Hz供电测试应用案例

飞机停在机坪上，发动机没启动，客舱灯光、空调、航电自检靠什么供电？答案机位旁就能找到：地面静变电源。这类设备的输出是400Hz、115V的三相交流电，与机载电网完全一致。而它自己出厂前、检修后，同样需要一台标准化的航空静变地面电源400Hz供电测试源来做整机验证。本文以某机场动力保障部门的检测车间改造为例，讲清楚这类测试怎么做、电源怎么选。

一、400Hz为什么是航空供电的行业默认值

机载电气系统普遍采用400Hz中频制，根源在重量。变压器、电机这类电磁设备的铁芯体积与频率成反比，频率从50Hz提高到400Hz后，同等功率下磁性元件的体积和重量可缩小到原来的几分之一。对每一公斤都要计较载荷的飞机来说，这笔账没有商量的余地。

代价是400Hz电能不能直接从电网取用——市电是50Hz，两者相差八倍。所以地面侧必须经过一次频率变换。早期靠电动机组，即"50Hz电机拖动400Hz发电机"的旋转变频方式；现代方案则是静变电源，用电力电子器件完成AC-DC-AC双变换，没有旋转部件，业内称为静变。无论哪种，出厂检验和运维校验环节，都需要一台指标更高的400Hz标准源来做参照。

二、静变电源测试为什么不能拿市电凑合

有些检修单位图省事，直接用调压器接市电给地面电源做老化，这个做法有三个漏洞：

第一，频率错了。市电50Hz，静变电源输出400Hz，用市电供电根本激励不起来，主功率回路、输出滤波器、控制板全部工作在错误工况下，测出来的"正常"没有意义。

第二，频率和电压不可调。地面静变电源在输入电压波动、负载突变时的瞬态响应，是适航保障的核心指标，市电既不能模拟波动，也没有足够的短路容量做突加突卸试验。

第三，波形不可控。检验一台波形发生设备，参照源的失真度必须远低于被测设备。市电本身带谐波污染，拿它当基准，测THD等于用不准的尺子量长度。

三、案例：某机场静变电源检测车间的测试源改造

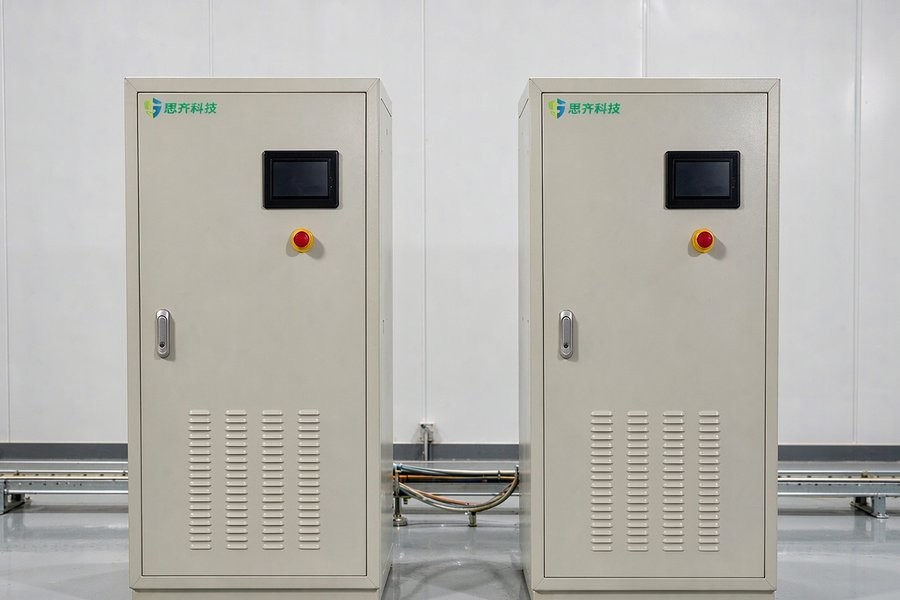

华东某机场的动力保障部门负责全机场四十多台地面静变电源和数百套地井电源接口的定期校验。原有检测手段是两台上世纪九十年代进口的旋转变频机组，故障频发、噪音大，输出400Hz时频率漂移接近±0.5Hz，已无法满足校验规程对参照源的要求。改造方案选用了苏州思齐电子科技有限公司的SA1000J系列交流中频电源，以下是整个测试方案的关键环节。

3.1 测试需求与配置

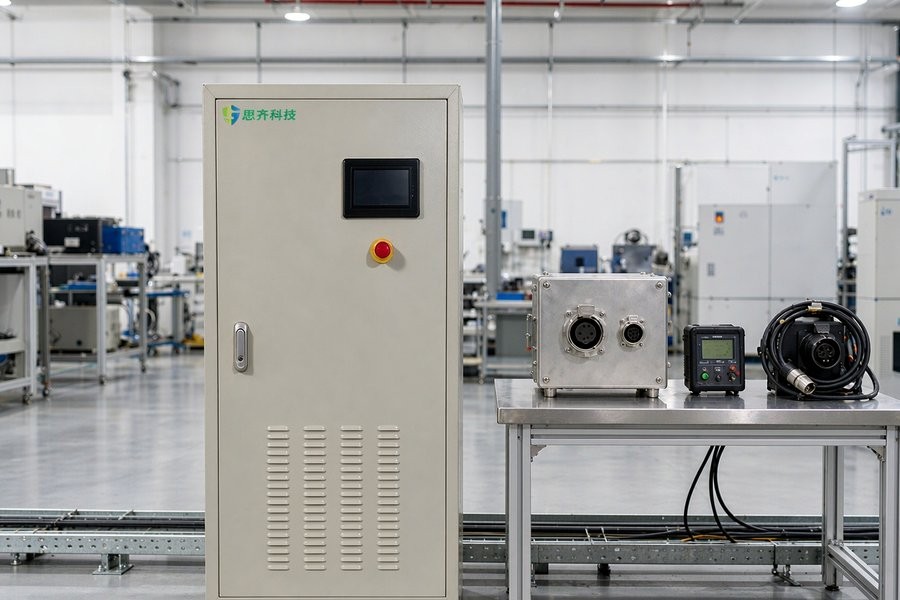

被测对象是30kVA、45kVA、90kVA三档机载式和桥挂式静变电源，输出均为115V/200V、400Hz三相四线。测试源按最大被测件容量上浮30%选定为120kVA，一柜覆盖三档容量，避免分档购置。同时提出两项特殊要求：输出频率可在320Hz~480Hz范围内编程扫描，用于考核被测电源的频率保护阈值；具备突加突卸负载编程能力，模拟地面电源插拔枪时的负载阶跃。

3.2 关键指标验证

参照源自身的指标先行验证：频率稳定度实测优于±0.01%，稳压精度±1%，线性负载下电压总谐波失真度小于2%，满足校验规程对标准源高两个等级的要求。随后开展被测件测试——负载阶跃试验中，测试源在10ms内完成0~100%负载突加，被测静变电源的电压瞬变恢复时间、超调量被完整记录；频率扫描试验找到了两台老设备保护阈值漂移的问题，避免了带病上岗。

3.3 改造收益

改造后单台校验时间从原来的半个工作日压缩到约90分钟，主要原因有三：测试源无需预热和调机械零位（机组时代每次开机要先暖机）；测试项目全部由工步编程自动执行，减少人工读表；不合格复测无需重新接线。按全机场年校验量核算，人力投入下降约一半，而校验覆盖率从原来的抽检80%提升到100%。

四、机场地井供电系统检测的延伸场景

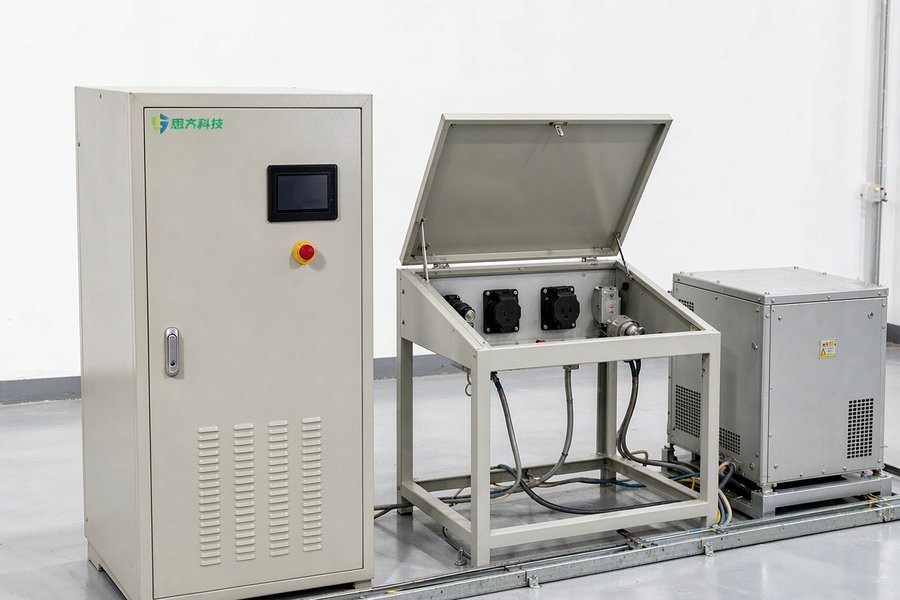

机坪上的地井供电系统同样离不开400Hz测试源。地井内的400Hz电缆卷筒、接触器、保护开关每年都要做带载试验：用测试源向地井馈电，在井口端子测量压降、相序和接地连续性。这类现场作业要求测试源具备一定的移动性，选型时可考虑带滚轮底座的机型，并关注防护等级。此外，桥载设备的接地连续性与相序校验也建议纳入年检，避免相序错误烧毁机载设备这类不可逆损失。

4.1 航空地面电源测试的三条经验

一是参照源指标必须比被测件高出两个等级，否则测出的数据没有裁决力；二是负载阶跃试验不能省，静变电源的多数现场故障（枪头插拔跳机、空调启动失败）都与瞬态响应有关；三是建立400Hz量值溯源，测试源每年送检一次，中间用量值稳定的负载箱做期间核查。

五、400Hz中频电源选型要点小结

给地面静变电源检测车间选测试源，建议按这个顺序核对：容量按最大被测件上浮30%；频率范围覆盖320Hz~480Hz并支持编程扫描；稳压精度±1%、频率稳定度±0.01%量级、THD≤2%；具备负载突加突卸编程与工步序列功能；保护方面要求过流、过压、欠压、过温与缺相保护齐全。满足这几条，一套设备就能覆盖机载式、桥挂式、地井式三类对象的校验需求。

FAQ

1. 400Hz中频电源可以直接给50Hz设备供电吗？

不可以。变压器、电机在400Hz下励磁电流和铁损会急剧增大，50Hz感性设备接入会迅速过热。反过来，400Hz设备接50Hz市电也会因频率过低而无法正常工作。两类电源的负载不能混接，测试前务必核对频率铭牌。

2. 静变电源和旋转变频机组相比有什么优势？

静变电源没有旋转部件，效率通常高出10%以上，输出频率稳定度从机组的±0.5Hz量级提升到±0.01%量级，波形失真度更低，且免维护、噪音低。旋转机组目前仅存于个别老设施，新配置项目已基本淘汰。

3. 地面静变电源检测为什么强调负载突加突卸试验？

地面电源在实际使用中会经历频繁的负载投切：空调启动、厨房负载加载、地井卷筒换向。瞬态响应差的设备会在这些时刻输出跌落或跳保护，直接影响航班保障。试验的目的是在检测车间就把这类隐患筛出来。

4. 一台120kVA测试源能否覆盖所有规格的静变电源校验？

只要最大被测件容量不超过测试源额定值的70%~80%，就可以一柜覆盖多档规格。对更大功率的桥挂式设备，可采用两台中频电源并机扩容的方式解决，并机时注意选择支持主从均流的机型。

5. 中频电源日常使用有哪些注意事项？

保持进风口清洁、定期清理防尘网；长期不用时每季度通电老化两小时；输出端子紧固力矩每年复查一次。更完整的操作与保养要求可参考站内《交流变频电源日常操作规范》与《交流变频电源日常保养与维护》两篇文章。

结语

航空保障设备的可靠性，是在检修车间里一笔一笔校出来的。一台指标过硬、编程能力完整的400Hz中频电源，是静变电源与机场地井供电系统检测的基础设施。思齐科技SA1000J系列中频电源覆盖10kVA至120kVA，频率320Hz~480Hz连续可调，支持工步编程与并机扩容，可按检测车间的实际校验清单提供选型配置方案，欢迎来电沟通测试工况。
