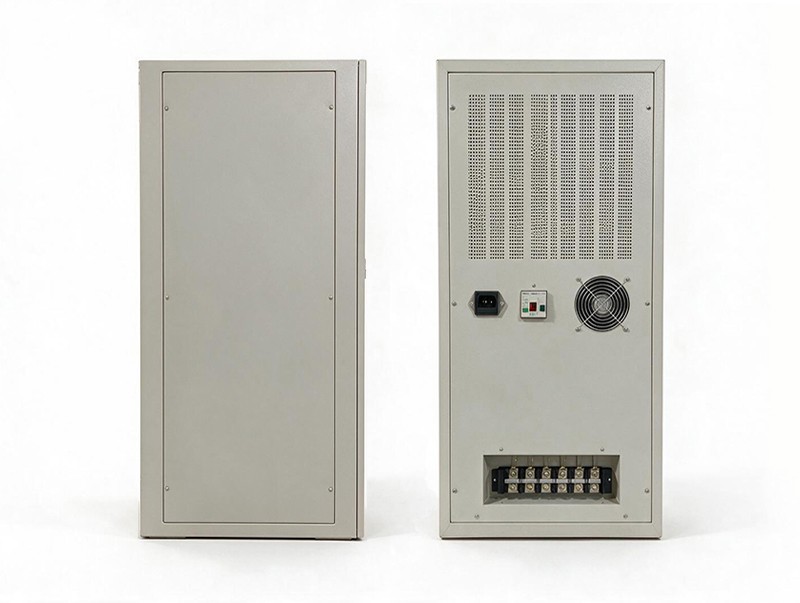

SA1000J系列航空军工中频电源面向航空航天与军工装备的地面保障与检修测试,输出400Hz航空标准中频电能,额定容量覆盖30/45/60/90/120/180kVA六档。设备采用AC-DC-AC全隔离拓扑,内置隔离变压器,输出电压精度0.3%+0.3%F.S.、频率精度±0.1Hz,波形纯净度高;具备较强的环境适应能力,可在−15℃至40℃、0至90%(无凝露)环境下使用,适应机场、野外与机库等多样保障条件。
动态性能方面,设定电压可在20ms内从10%变化至90%,满足飞机启动与附件测试对供电瞬时建立的严苛要求;核心功率器件预留足够裕量,120%过载≥60分钟、150%过载≥60秒、200%过载≥15秒,保障地面保障与检修老炼期间的持续供电不中断。输出使用三颗独立变压器与内部三相解耦设计,可三相输出,也可选择单相、两相输出,适配不同机型的供电制式;输入具备软启动电路,防止通电投入对设备与电网造成冲击。适用于机载设备测试、军工电子检测与航天元器件老化等场景,支持按军标定制。
设定电压在20ms内从10%变化至90%
频率精度(±0.1Hz、线性负载下<2%)
120%过载持续时间≥60分钟
SA1000J 系列为 115V/400Hz 航空中频电源,输出容量分 30 / 45 / 60 / 90 / 120 / 180kVA 六档,对应输出电流 87 / 130 / 174 / 261 / 348 / 522A。以下为系列通用技术指标,具体配置以技术协议为准。
| 输出连接方式 | 三相四线+地线 |
| 输出电压范围 | 10~130Vac 可调 |
| 额定电压 | 115V |
| 输出电压精度 | 0.3%rdg+0.3%F.S. |
| 设置电压分辨率 | 0.1V |
| 输出电压稳定度 | 0.3%rdg+0.3%F.S.(热稳定后连续测试 2 个 10min) |
| 电压变化速度 | 设定电压在 20ms 内从 10% 变化至 90% |
| 电压失真 | ≤2%(线性负载) |
| 负载稳压率 | ≤±0.3V(线性负载) |
| 显示分辨率 | 0.1V |
| 电流范围 | 87A / 130A / 174A / 261A / 348A / 522A(六档,与六档容量等级对应) |
| 精度 | 0.5%rdg+0.5%F.S. |
| 显示分辨率 | 0.1A |
| 调节范围 | 350~450Hz;支持特殊频率定制 |
| 额定频率 | 400Hz |
| 调节精度 | ±0.1Hz |
| 频率稳定度 | ±0.1Hz |
| 调节步进 | 0.1Hz |
| 输入电压 | 380Vac±10% |
| 输入连接方式 | 三相四线+地线 |
| 输入频率 | 45Hz~55Hz |
| 输入功率因数 | ≥0.94 |
| 通信接口 | RJ45、RS485;支持 ModbusTCP 及 ModbusRTU |
| 保护功能 | 输入过欠频/过欠压、输入过流、IGBT 过流、过温、过压;输出过流、短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高 mm) | 请联系公司 |
| 重量(kg) | 请联系公司 |
典型定制方向:按机型供电制式定制额定电压与频率;按机场保障车、机库或实验室场景选择容量档位与安装方式;按军标测试要求追加特殊频率与非标输出接线方式。
输出额定容量 30 / 45 / 60 / 90 / 120 / 180kVA 六档 | 整机效率 ≥90%(满载) | 隔离方式 内置隔离变压器 | 过载能力 120% 持续 60 分钟,150% 持续 60 秒,200% 持续 15 秒 |
| 特点 | 功能说明 |
| 模块化轻量小巧 | 对功率单元、滤波单元、控制单元进行模块化设计,设备整体体积小、重量轻,便于在机场保障车与机库内转运部署 |
| 适应能力强 | 具备较强的环境适应能力,可在 -15℃至 40℃、0 至 90%(无凝露)环境下使用,适应机场、野外与机库等多样保障条件 |
| 响应速度快 | 动态响应快,电压实现高速响应,设定电压在 20ms 内从 10% 变化至 90%,满足飞机启动与附件测试对供电瞬时建立的严苛要求 |
| 纯净输出 | 高输出电压精度(0.3%+0.3%F.S)、高输出频率精度(±0.1Hz)、高波形纯净度(线性负载下 <2%),贴近真实机载供电特性 |
| 高可靠性 | 核心功率器件预留足够裕量:120% 过载 ≥60 分钟、150% 过载 ≥60 秒、200% 过载 ≥15 秒,保障地面保障与检修老炼期间的持续供电不中断 |
| 定制输出模式 | 输出使用三颗独立变压器、内部三相解耦设计,输出电压三相独立,可三相输出,也可选择单相、两相输出,适配不同机型的供电制式 |
| 软启动防冲击 | 输入具备软启动电路,启动时先通过电阻对后级电容充电再投入感性、容性器件,防止通电投入过程对设备本身、电网造成冲击 |
| 低谐波、低畸变 | 成熟的数字控制技术与完善的硬件滤波电路使电压、电流谐波含量低,波形畸变小,为机载设备提供干净的 400Hz 电源 |
| 友好的人机界面 | 大屏幕液晶屏可显示多个监测数据,如电压、电流、有功功率、视在功率、功率因数、峰值因数等,机务人员可快速确认供电状态 |
| 保护能力 | 具备完善的保护功能:过功率、过电流、过电压、短路、过温等,为飞机与地面保障设备提供双重安全保障 |
| 自诊断 | 具备故障自诊断能力,开机时自行诊断并报警,可显示过压、过流、过温等多达数十种故障信息,缩短外场排故时间 |
01 飞机地面维护供电 为飞机及其附件的地面维护提供稳定、纯净的 115V/400Hz 中频交流电,替代机场固定式地面电源车 | 02 飞机启动供电 在地面启动阶段为飞机提供中频供电,替代辅助动力单元(APU)或发动机发电机 | 03 机载设备地面测试 为机载电子设备地面联试提供标准 115V/400Hz 航空电源,波形纯净、响应快 | 04 飞机附件测试供电 为电动泵、陀螺、作动器等附件的地面测试提供专用中频供电 |
| 航空供电特性 额定 115V/400Hz · 宽范围可调 |
SA1000J 系列输出电压 10~130Vac 连续可调,频率 350~450Hz 可调并支持特殊频率定制;三相独立输出,可选单相 / 两相输出,电压精度高、线性负载下波形畸变小,贴近真实机载供电特性,是机场地面保障与航空附件测试的专用中频供电来源。
01 军用飞机与直升机地面保障供电 为军机、直升机的地面维护与启动提供 115V/400Hz 中频交流电,适应野外与机场多种保障条件 | 02 机载电子设备性能测试 为机载雷达、通信、导航等电子设备的地面性能测试提供标准中频供电 | 03 军工科研院所与实验室 面向 400Hz 中频供电与测试场景,电压、频率宽范围可调,支持非标定制 | 04 装备检修、老炼与出厂检测 用于检修、老炼及出厂检测环节供电,具备 120% 过载能力,可长时间连续运行 |
| 军工供电特性 宽范围可调 · 支持非标定制 |
输出电压 10~130Vac 连续可调、频率 350~450Hz 可调并支持特殊频率定制,可匹配不同机型与装备的供电特性要求;内置隔离变压器,具备完善保护与故障自诊断能力,设备过载能力达 120% 持续 60 分钟。
| 航空领域 | 飞机及附件地面维护供电、飞机启动供电、机载设备地面测试、飞机附件测试供电;额定 115V/400Hz,输出电压 10~130Vac 连续可调,频率 350~450Hz 可调 |
| 军工领域 | 军用飞机与直升机地面保障供电、机载电子设备性能测试、军工科研院所与实验室中频供电、装备检修与出厂检测;支持非标频率定制与特殊机型供电匹配 |
| 输出与接线 | 三相四线+地线输出,三相独立可调,可选单相 / 两相输出 |
| 过载与保护 | 120% 持续 60 分钟、150% 持续 60 秒、200% 持续 15 秒;内置隔离变压器,具备完善保护与故障自诊断能力 |
| 运行方式 | 支持长时间连续运行,适用于地面保障、检修老炼、出厂检测等连续作业场景 |
SA1000J 系列航空军工中频电源以 115V/400Hz 航空中频供电 为核心能力:输出电压 10~130Vac 连续可调、频率 350~450Hz 可调并支持特殊频率定制,三相独立输出且可选单相 / 两相,线性负载下波形畸变小,贴近真实机载供电特性;设备过载能力 120% 持续 60 分钟,内置隔离变压器并具备完善保护与故障自诊断,满足长时间连续运行要求。航空领域可覆盖飞机地面维护、飞机启动、机载设备与附件测试供电;军工领域可覆盖军用飞机地面保障、机载电子设备性能测试、军工科研院所与实验室供电以及装备检修、老炼与出厂检测,是航空地面保障与军工测试场景的专用中频供电方案。
SA1000J系列航空军工中频电源是一款专为飞机及其附件在地面维护、启动、测试设计的供电电源,具备可靠性好、响应速度快、波形质量高的特点。主要功能是为飞机提供稳定、纯净的 115V/400Hz 中频交流电,替代飞机自身的辅助动力单元或发动机发电机,确保在测试、维护时机载设备能够正常运行。
SA1000J 系列航空军工中频电源采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向机场保障与军工测试现场,操作人员以外场机务与试验人员为主,界面强调状态一目了然与一键启停。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 实时显示三相输出电压、电流、频率、有功功率、视在功率、功率因数、峰值因数等运行参数,数据同屏一览,便于外场快速确认供电是否正常。 |
| 参数设置区 | 可设置输出电压、频率等参数,支持权限管理,防止非授权人员误操作;航空测试常用工况可一次设定并稳定复现。 |
| 输出控制区 | 输出开启 / 关闭一键操作,配合面板急停按钮,异常情况可立即切断输出,保障飞机与地面设备安全。 |
| 报警与故障记录区 | 开机自诊断结果与过压、过流、过温等故障信息实时显示,历史报警记录可查询,便于外场维护人员快速定位并排故。 |
| 通信状态区 | 显示 RJ45、RS485 通信状态,支持 ModbusTCP 及 ModbusRTU 协议,可接入保障车控制系统或试验室上位机实现远程监控。 |
