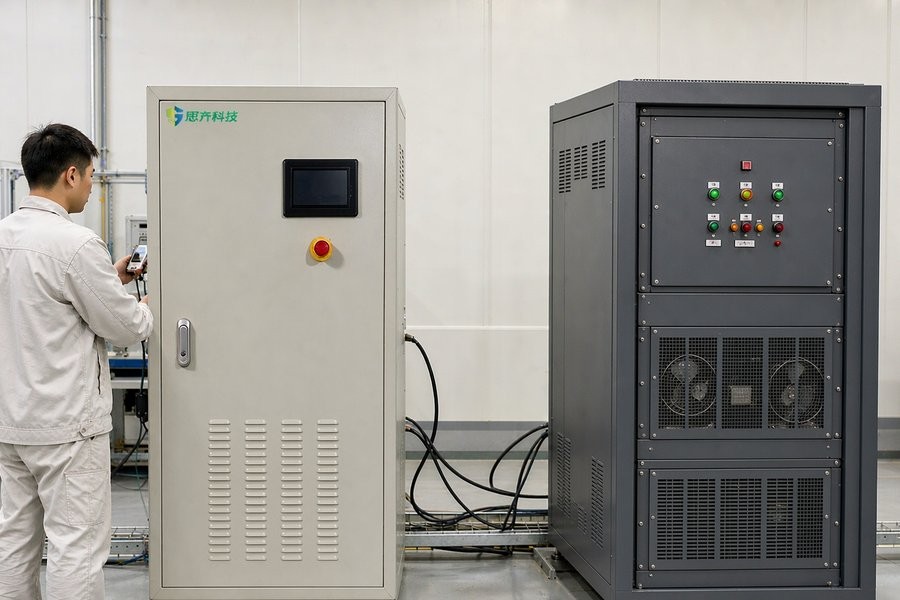

军工雷达测试供电方案：中频电源50Hz转400Hz应用

一台地面雷达从整机装配下线到交付部队，要经历整机调试、老练筛选、环境应力试验等多个环节，每个环节都离不开一个前提：给雷达喂上和装机后完全一样的400Hz电源。市电是50Hz，这中间的频率变换由50Hz转400Hz变频电源完成。这份军工雷达测试供电方案从雷达为什么用400Hz讲起，把变换原理、指标要求和供电配置一次说清。

一、雷达设备为什么必须400Hz供电

雷达的发射机、伺服机构、冷却泵、变流单元大多按400Hz中频制设计，这是沿袭自机载与舰载电气系统的传统：高频化能让变压器、电机等磁性元件的体积重量成倍缩小，对载体的空间和载荷极为关键。地面装备沿用同一频率体制，可以最大化复用成熟的机载电气部件供应链。

如果直接给雷达接50Hz市电会怎样？感性元件励磁电流剧增，几分钟内就会过热；伺服电机转速偏离设计值，随动系统标定失效；部分设备内置的频率检测直接拒绝上电。所以50Hz转400Hz这一步，不是"更好"，而是"必须"。

二、50Hz转400Hz的两条技术路线

2.1 旋转式变频机组

传统方案用50Hz电动机拖动400Hz同步发电机，结构直观、过载能力强，但存在明显短板：频率精度取决于电机转速，漂移在±0.5Hz量级；碳刷与轴承需要定期维护；噪音和振动对调试环境影响大；输出波形在非线性负载下畸变明显。目前已逐步退出新建项目。

2.2 静变式双变换电源

现代主流方案是AC-DC-AC双变换：前级把50Hz市电整流成直流母线，后级用SPWM逆变输出400Hz交流。由于输出频率由晶振基准决定，频率稳定度可达±0.01%量级，且能在320Hz~480Hz范围内编程设定。对雷达测试而言，静变方案还带来两个关键能力：一是输出电压、频率、相位均可编程序列化，可复现雷达供电测试中的边界工况；二是响应快，负载阶跃后电压恢复时间在毫秒级，接近真实机载电源的特性。

三、雷达测试对中频电源的四项指标要求

3.1 频率与电压精度

雷达发射机的行波管电源、接收机的本振链路对供电频率敏感，参照源的频率稳定度应优于被测件指标的3~5倍。工程上按频率偏差±0.01%、稳压精度±1%配置测试源，并要求在输入市电波动±15%时输出保持不变，以模拟野战条件下的供电波动。

3.2 波形质量

雷达冷却泵、开关电源属于整流型非线性负载，会在电源输出侧叠加三次、五次谐波电流。测试源必须具备低输出阻抗和足够的400Hz中频电源频率稳定度储备，线性负载下电压总谐波失真度应控制在2%以内，波峰因数支持3:1以上，否则非线性负载下波形会明显削顶，测出的设备性能失真。

3.3 动态响应与负载阶跃

雷达整机调试中，发射机加高压、伺服大角度调转都对应数倍于静态功耗的负载阶跃。测试源需要支持突加突卸编程，在10ms级时间内完成0~100%负载切换，并记录被测设备的电压跌落深度与恢复时间，用以验证其电源适应性设计是否满足GJB 181A等供电特性标准对瞬态包络的要求。

3.4 保护与联锁

老练筛选往往连续运行72小时以上，无人值守场景下要求过流、过压、欠压、过温、缺相保护齐全，且保护动作后能记录事件时间戳，供失效分析追溯。对涉及高压单元的雷达型号，供电回路还宜增加对被测件绝缘状态监测的联动接口。

四、典型测试项目与供电配置

按雷达测试的三类场景给出配置建议：

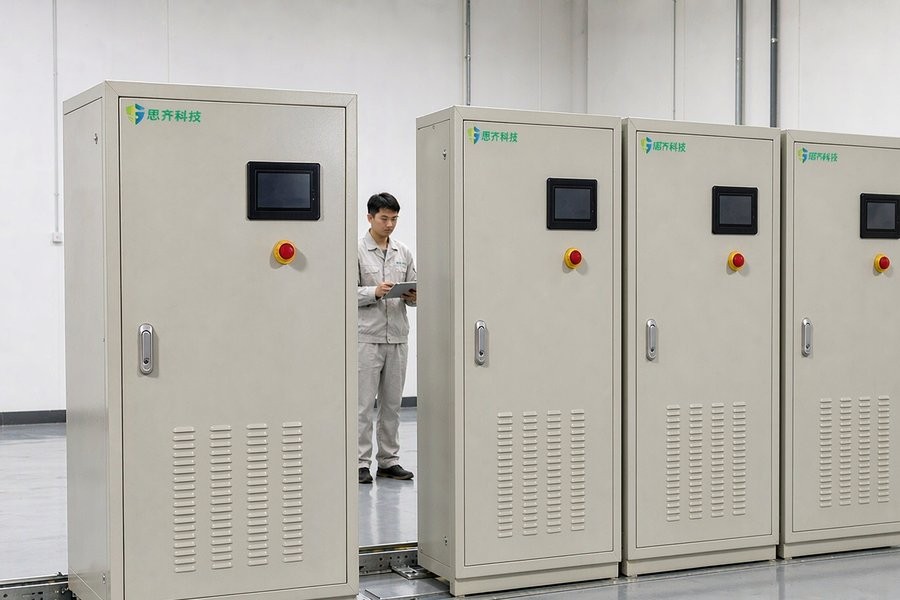

整机调试工位：按雷达满功率上浮30%选容量，单柜供电，重点考核指标精度与编程能力；老练筛选工位：多台雷达并行老练，采用并机扩容供电并分路计量，配合工步序列做周期性负载循环；环境试验配套：电源柜置于环试间外，输出经馈线穿墙接入，需校核长馈线压降，选型时留出电压补偿余量。

五、军工测试电源选型的避坑清单

结合多个雷达厂与军修厂的实施经验，选型时重点核对五点：一是频率范围必须覆盖320Hz~480Hz并支持步进扫描，只固定400Hz的机型无法做边界考核；二是确认THD指标在非线性负载下的实测值，不能只看线性负载标称；三是突加突卸能力要看允许的负载功率因数范围，容性负载阶跃对后级更苛刻；四是确认与上位机的通讯接口，老练工位的数据自动采集离不开RS485或以太网控制；五是售后要能提供计量溯源地与军品环境下的现场服务承诺。苏州思齐电子科技有限公司的SA1000J系列在这五个维度均按军工检测工况设计，从10kVA到120kVA全覆盖，并支持多机并机扩展。

FAQ

1. 400Hz中频电源的输出频率可以调吗？

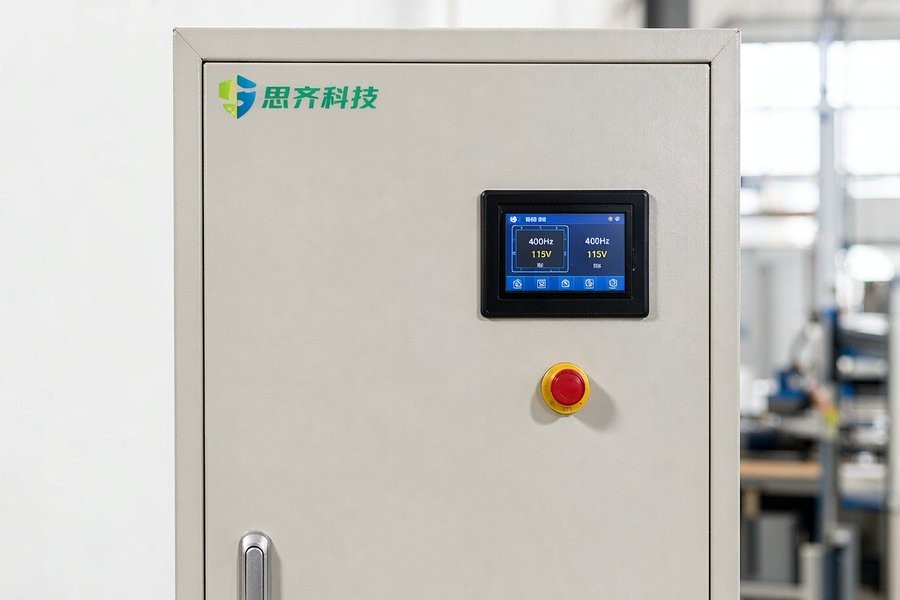

静变式机型可以。SA1000J系列的输出频率在320Hz~480Hz范围内连续可调，支持工步编程实现频率斜坡、驻留与循环，用于考核设备在频率边界上的适应能力，这是旋转机组做不到的。

2. 雷达老练测试为什么对供电波形失真度要求严格？

老练的目的是暴露早期失效，供电本身引入的畸变会造成误判：波形削顶可能让开关电源间歇重启，被误认为设备故障；谐波干扰可能触发接收机误报警。参照源波形干净，失效判据才可信。

3. 60kVA的雷达需要配多大容量的测试电源？

按满功率上浮30%即80kVA左右。若存在发射机满功率与伺服满速同时出现的工况，或需覆盖同工位更大功率型号，建议直接按100kVA配置，并确认机型的短时过载能力。

4. 中频电源能模拟野战条件下的供电波动吗？

可以。通过工步编程设置电压暂降、浪涌、频率偏移序列，即可复现GJB 181A供电特性标准中定义的瞬态包络，验证雷达电源输入模块在这些边界下的耐受能力。

5. 长期连续老练运行对中频电源自身有什么要求？

关注三点：散热系统按满载连续运行设计，进风滤网易于更换；关键器件留有降额裕量，而不是贴着标称极限跑；具备事件记录功能，保护动作可追溯。此外建议每半年对测试源做一次输出参数校验，保证老练判据的量值一致。

结语

雷达装备的供电测试，本质是用一台足够"标准"的400Hz源，把电网这个变量从测试系统中剔除出去。频率稳定度、波形质量、动态响应、保护联锁四项指标配齐，整机调试与老练筛选的数据才立得住。思齐科技可为雷达及军工电子制造单位提供SA1000J系列中频电源的选型测算、工步程序定制与并机方案设计，欢迎带着测试大纲来沟通。
