家电电压跌落与重启测试：测试电源整机产线应用案例

变频压缩机、直流无刷风机、电子控制板正在全面取代传统家电的机械结构，整机对供电质量的敏感度随之大幅上升。电网侧的电压暂降、短时中断与电压波动，是引发整机重启、保护误动作和压缩机失步的高发工况，也是售后故障中较难复现的一类。对家电制造企业而言，把家电电压跌落重启测试做进整机产线，已经从“加分项”变成标配。本文结合整机测试线的实际改造经验，拆解这类测试的标准依据、失效模式、测试电源配置与工位落地要点。

一、为什么家电整机必须做电压跌落与重启测试

1.1 标准依据与企业加码要求

电压暂降与短时中断的抗扰度试验，对应标准为GB/T 17626.11（等同采用IEC 61000-4-11），它规定了受试设备在不同残压等级、不同持续时间组合下的考核方法；GB 4706.1则从安全角度约束器具在异常电压下的防护行为。产品层面，GB/T 7725等整机标准对空调类产品提出了低电压运行要求，主流整机厂的企业标准普遍在此基础上进一步加码：例如要求在额定电压负偏差下压缩机仍能正常启动，跌落恢复后整机自动回到设定运行状态，不允许出现死机、功能错乱或保护锁定。这意味着验证工作不能只靠市电“碰运气”，必须由可控、可复现的测试电源来执行。

1.2 电压跌落对整机的三类典型影响

从失效位置看，跌落对家电整机的影响集中在三个层级。第一是驱动级：变频压缩机驱动板在母线电压跌至欠压保护阈值时封波停机，功率因数校正电路退出后母线能量支撑能力骤降；第二是控制级：主控芯片瞬间掉电复位、继电器触点抖动、Wi-Fi模组重启后与云端状态不同步；第三是机械与负载级：单相电机转矩随电压平方下降，重载工况下出现堵转，电流骤增威胁绕组安全。对应到整机层面，常见失效就归结为三种：不启动、误保护、重启后运行状态异常——最后一类最隐蔽，也最依赖产线端用程序化跌落序列去筛查。

二、测试电源怎么搭：容量、时序与波形质量

2.1 容量核算与冲击裕量

家电整机测试电源选型的第一步是容量核算，核心依据是被测整机的最大冲击电流而非稳态功率。冰箱、冷柜类产品压缩机启动电流可达稳态值的5~8倍，洗衣机电机在衣物偏载脱水时也会出现数倍于额定的瞬时电流。按经验，跌落测试工位的电源容量应留出3~5倍冲击裕量，同时核对电源的波峰因数带载能力不低于3:1，避免整机启动瞬间电源限流导致电压塌陷，把“整机问题”误判成“电源问题”。测试电源容量计算还应注意多工位共用一台电源时的同时系数，宁可分相分组，也不要盲目合并。

2.2 跌落时序编程：幅值、相位与恢复斜坡

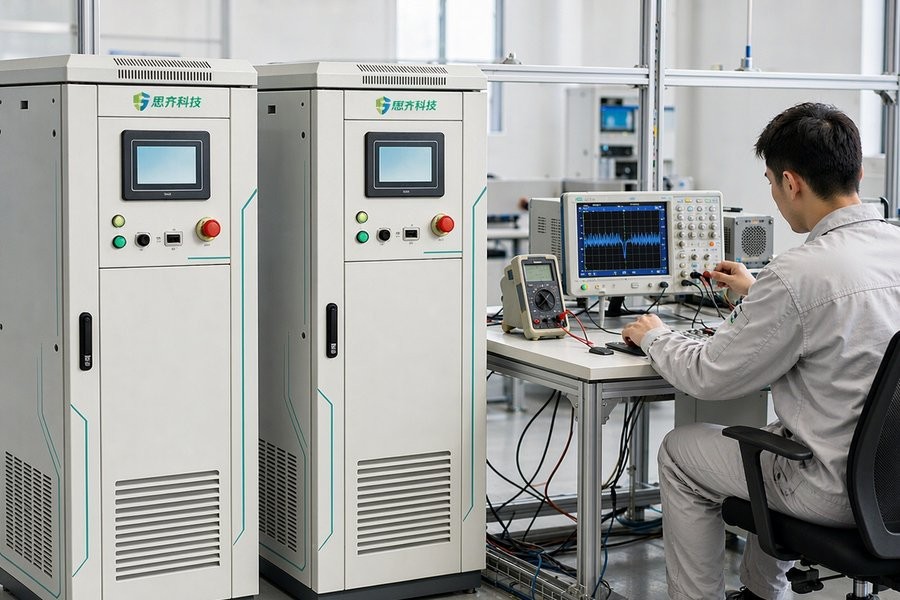

现代可编程交流电源的核心价值在于时序可编程：测试人员可以设定跌落起始相位角（0°~360°）、残压百分比（如0%、40%、70%）、持续时间（0.5个周期至数秒）以及恢复斜坡。同一残压等级下，峰值跌落与过零点跌落对整机的冲击差异明显，相位同步触发才能复现最严酷工况，这是调压器加接触器的传统方案做不到的。将标准等级固化成工步序列后，同一序列可在任意工位、任意时间复测，测试结果具备了横向可比性。

2.3 输出阻抗与波形质量

跌落瞬间电源自身不能“先塌”：低输出阻抗设计保证残压等级的真实性，否则设定40%残压、实际跌到25%，判据就失真了。波形质量方面，输出电压谐波失真度宜控制在2%以内，避免电源自身谐波与整机整流负载的谐波互相叠加，干扰功率与电流的测量读数。

三、案例拆解：某家电集团整机测试线改造

某大型家电集团的冰箱与洗衣机事业部，原跌落测试工位采用自耦调压器串联接触器的分合方案。痛点很典型：跌落深度靠手动旋钮给定，持续时间依赖接触器机械动作，起始相位完全随机，同一台问题整机两次复测结果经常对不上；切换瞬间还伴随明显过冲，曾多次触发被测整机的过压保护，掩盖了真实缺陷。

改造方案以可编程交流电源替换原供电链路，按标准等级与企标要求预先编制二十余组跌落工步，涵盖不同残压、持续时间与相位角的组合，并通过上位机与整机能效测试工装联动：跌落触发瞬间同步采集整机电流、驱动板母线电压与状态码。苏州思齐电子科技有限公司在项目实施中提供的不仅是电源本体，还包括工步序列模板与产线联调支持，帮助客户把测试规范直接固化进了设备程序。

改造后的收益体现在三个数字上：单台整机跌落测试节拍从人工操作的15分钟左右压缩到程序化执行的3分钟；跌落参数完全可复现，跨工位复测一致性问题清零；最重要的是，此前漏检的“重启后模式错乱”类缺陷被稳定筛出，该类问题流入售后后单台处理成本远高于产线拦截成本。

四、从跌落工位到老化线：供电方案一体化

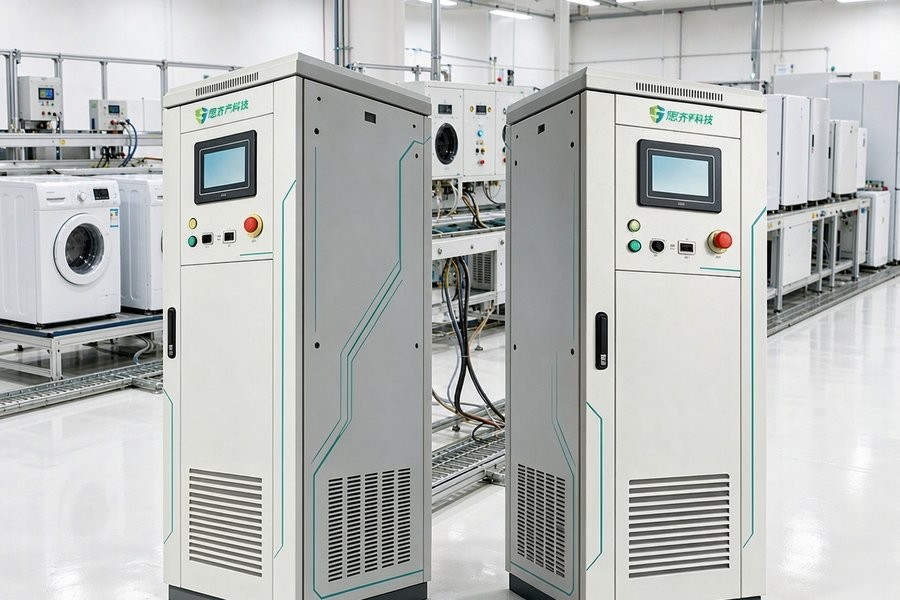

跌落工位解决的是“极端工况下会不会出事”，老化线回答的是“长时间运行会不会坏”。家电老化测试线供电方案的关键，是把供电从单一额定电压扩展为电压循环：高、低、额定三档周期性切换，叠加压缩机启停序列，可以提前暴露焊点疲劳、电解电容容量衰减等早期失效。多工位分相供电、分组计量、供电事件与测试数据同帧记录，是老化数据可追溯的基础。此外，宽电压范围家电验证需求正在上升，面向海外市场与农村电网的机型要求在大幅偏离额定的电压下长期运行，这同样需要测试电源具备宽调节范围与长时间稳定输出的能力。

FAQ1：电压跌落测试和浪涌抗扰测试是一回事吗？

不是。电压跌落考察的是有效值持续降低（毫秒到秒级）时设备的耐受与恢复行为，浪涌考察的是微秒级高能量脉冲的防护能力，两者标准、设备与判据均不同，不能互相替代。

FAQ2：家电整机跌落测试电源容量怎么快速估算？

取整机最大冲击电流对应的视在功率，乘以3~5倍裕量后向上圆整到电源标称容量档位；若压缩机启动电流无法实测，可按稳态功率的6~8倍估算冲击功率。

FAQ3：跌落起始相位角为什么要可调？

同一残压等级下，峰值时刻跌落与过零点跌落对整机的能量冲击差异显著。相位角可调才能覆盖最严酷工况，保证测试结果的可信度与复现性。

FAQ4：老化线有必要叠加电压循环吗？

建议叠加。定频额定电压老化只能暴露热相关失效，电压循环可额外筛出焊点、继电器与电容类早期缺陷，代价仅是供电程序上的一点编排工作量。

FAQ5：测试电源带变频家电有什么特殊要求？

变频家电前级为整流性负载，电流峰值系数高、谐波含量大，要求电源具备强带波峰因数能力与低输出阻抗，否则输出波形畸变会反过来影响整机判定的准确性。

结语

电压跌落与重启测试的价值，在于用可编程、可复现的供电工况，把那些“偶发、难复现、售后贵”的整机缺陷提前拦截在产线上。思齐科技专注于交流测试电源与整机测试供电方案的工程落地，从容量核算、工步编排到老化线集中供电均可提供技术支持，欢迎家电制造与检测机构客户来电交流选型方案。
