浏览逆变器或储能变流器的测试报告时，几乎每一份都会出现同一组指标：输出电压失真度、电流谐波含量、并网电流谐波畸变率。这些数字背后指向的是同一个物理概念——THD。很多工程师能背出「THD 越小越好」，却说不清它究竟量度了什么，也不知道为什么一台测试电源的波形失真度指标会直接决定认证试验能否一次通过。本文从定义讲起，逐步拆到工程实践。

苏州思齐电子科技有限公司在电网模拟电源与并网测试方案的设计中，把输出侧波形失真度作为整机最优先考核的指标之一，原因很简单：当测试电源本身带失真时，所有基于它得出的测试结论都会带上一个无法剥离的系统误差。

一、什么是THD：从理想正弦波说起

THD 是 Total Harmonic Distortion 的缩写，中文通常译为总谐波失真，也有企业标准称其为总谐波畸变率。它的定义是：在交流信号的频谱中，所有谐波分量有效值的均方根，与基波分量有效值之比，通常用百分比表示。

理想的交流电压是纯正弦波，频谱中只存在一个 50Hz（或 60Hz）分量。但在真实的电力电子装置中，开关管的导通与关断会在输出波形上叠加 2 次、3 次乃至更高次的谐波分量，使波形偏离正弦形状。THD 就是量化这种偏离程度的指标——THD 越低，波形越接近理想正弦波。

需要区分两个容易混淆的口径：电压失真度（THDv）与电流失真度（THDi）。前者反映电源输出波形的纯净程度，后者反映负载从电源取用的电流波形质量，二者的成因、限值和考核方法都不同。讨论测试电源时，主要关注输出电压失真度。

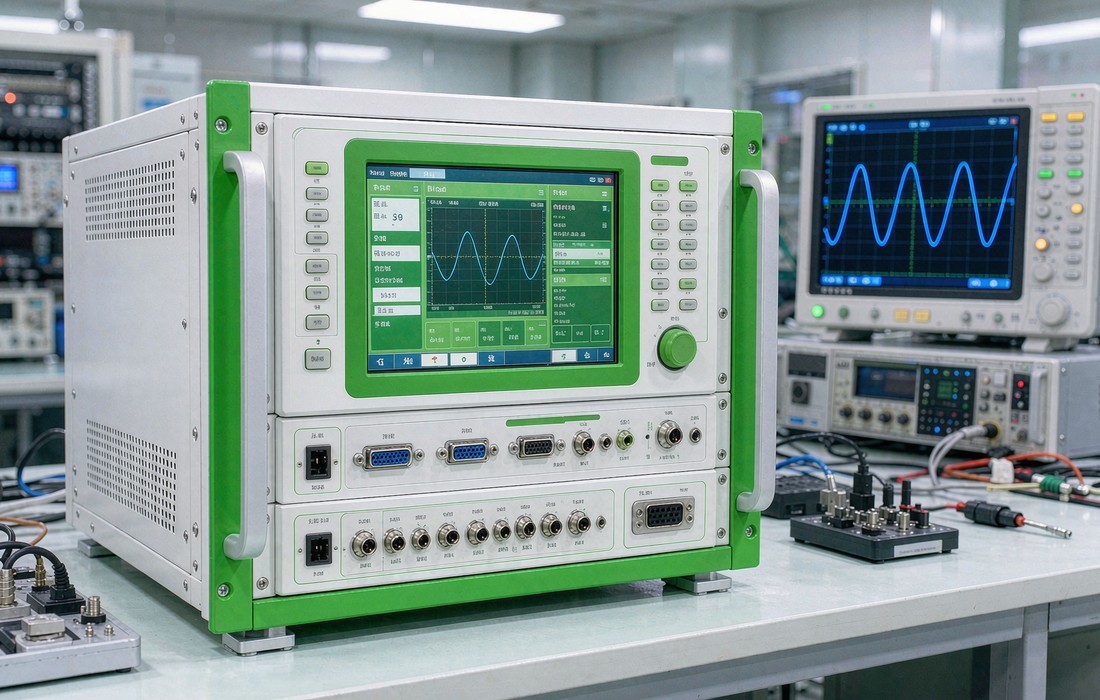

▲ 电网模拟电源整机，输出侧硬件滤波保证波形纯净

二、THD 的工程含义：几个常见数值

为了建立数量级概念，可以对照下表理解不同 THD 水平对应的波形质量。

THD 范围	波形质量	典型场景
≤1%	波形接近理想正弦，失真不可察觉	并网认证级电网模拟电源、精密计量
1%~3%	波形平滑，一般测试可接受	常规交流测试电源、实验室供电
3%~8%	波形有明显畸变，谐波可能干扰测量	低端变频器输出、非标供电场合
>8%	严重失真，可能触发保护误动作	故障工况、谐波注入测试的反面参照

从表中可以看出，行业内的分水岭大致在 1% 与 3% 两条线上。1% 以内意味着设备可以在并网认证试验中充当「标准电网」；超过 3% 则意味着它只能作为普通供电设备使用，不能承担计量与认证任务。

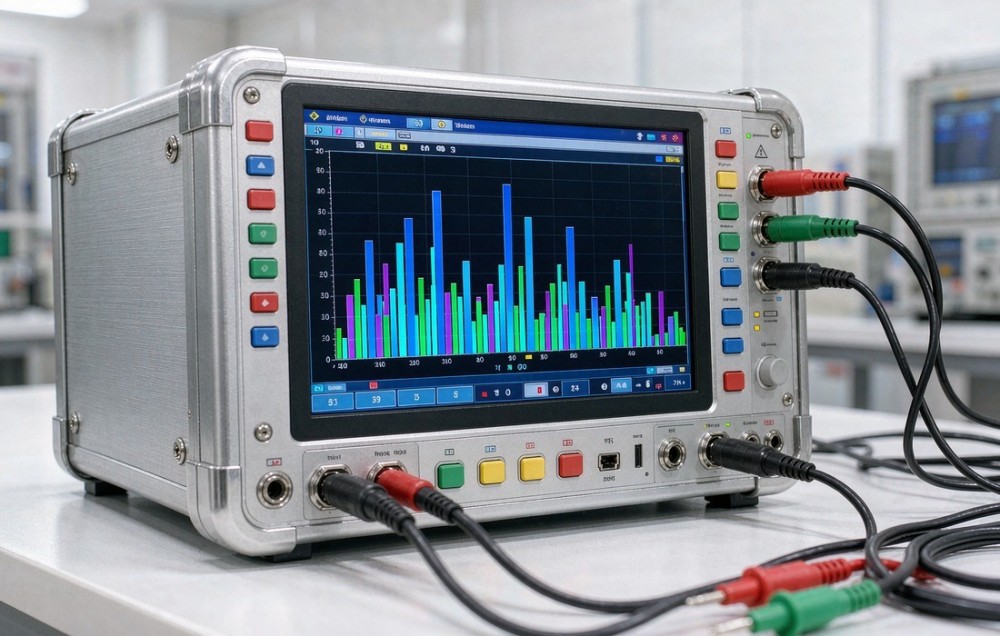

▲ 用电能质量分析仪查看谐波频谱，是核验THD的常用手段

三、为什么测试电源的波形失真度越小越好

这是本文的核心问题。答案可以归结为四层，从测试有效性到设备寿命逐层递进。

● 第一层：保证测试结论可归因　　被测设备的性能指标是相对于「输入条件」测量的。如果测试电源输出的波形本身就带 5% 的失真，那么测得的逆变器输出谐波、效率、损耗等数据，无法区分哪些来自被测设备、哪些来自电源。此时测试结果失去归因能力，认证机构也不会接受。

● 第二层：满足并网标准对测试环境的要求　　光伏逆变器、储能变流器的并网测试标准对测试电源的波形质量有明确约束，通常要求输出电压失真度控制在 1% 以内。电源失真超标，等同于测试环境不合格，测试报告不具备效力。相关规范包括 UL 1741、IEEE 1547、IEC 61000-3-15、IEC 62116、DIN-VDE0126-1-1、VDE 4110/4120、GB/T 37409、GB/T 34133 等。

● 第三层：避免谐波造成附加损耗与误判　　谐波电流在电机、变压器、电感等感性元件上会产生附加铜损与铁损，使器件温升高于纯正弦供电时的水平。用一台高失真电源做温升或效率试验，测出的温升与损耗会系统性偏高，导致设计余量被错误放大，甚至使合格产品被判定为不合格。

● 第四层：保护电源自身与测试系统　　输出失真同时意味着电源内部存在额外的高频分量，会加剧滤波电容与磁性元件发热，缩短设备寿命。低失真设计既是测试需求，也是设备可靠性的保障。此外，在需要主动注入谐波的试验中，电源必须先具备「本身不失真」的能力，才能精确控制注入的谐波次数与含量。

四、低失真度是怎么做出来的

要把输出失真度压到 1% 以内，并非单靠提高开关频率就能实现，需要从拓扑、控制与滤波三个层面同时着手。以并网测试用的SA1000S系列电网模拟电源为例，其实现路径具有代表性。

● 拓扑层面：采用可控整流加四象限逆变拓扑，具备能量回馈能力，整机效率不低于 92%，大功率长时间运行时自身产生的热与谐波污染都更少。

● 控制层面：使用全数字实时控制，采样输出端电压直接作为闭环输入，输出电压精度高于 0.1%F.S.，频率调节精度 ±0.005Hz，为低失真提供前提。

● 滤波层面：输入、输出两端均配置硬件滤波电路。输入侧滤波减小设备对实验室电网的影响，输出侧滤波把输出电压「洗」成纯净正弦波，最终实现全功率范围内输出电压失真度不超过 1%。

● 动态层面：电压响应时间小于 1ms，可完成 1ms 中断、电压暂降与电压激增测试，在快速变化的工况下仍维持波形质量。

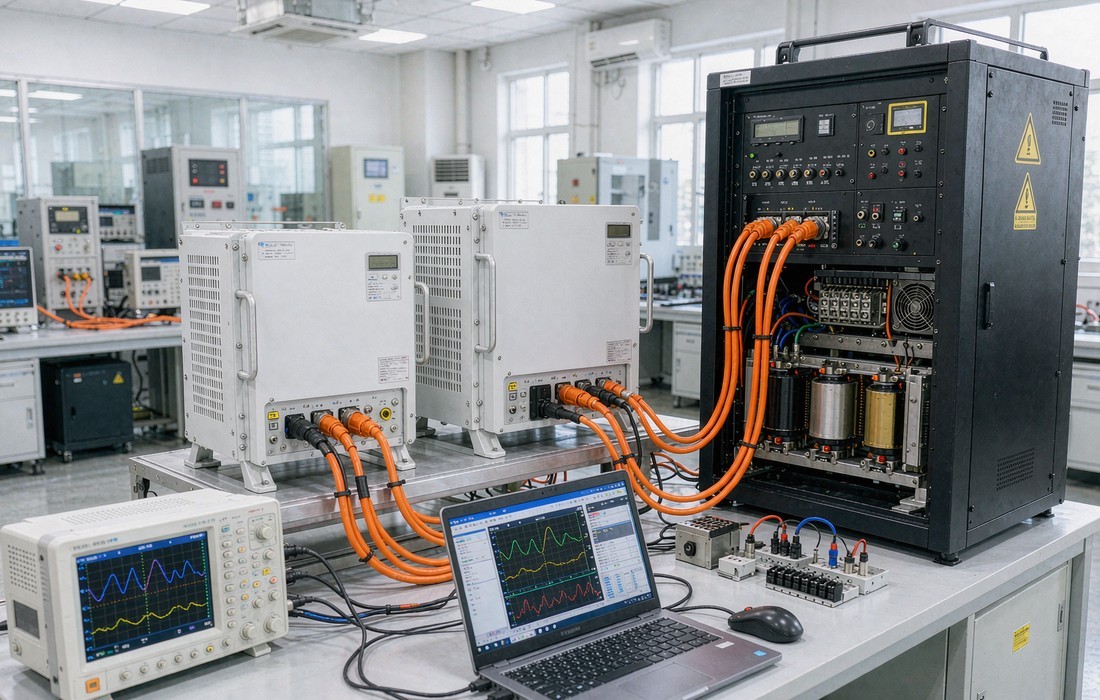

▲ 光伏逆变器并网适应性测试现场，电源波形质量直接影响测试结论

五、选型时如何核实失真度指标

失真度指标容易在样本上被写得很好看，实际验证时要注意四个细节，避免落入参数陷阱。

● 确认测试条件：失真度必须与负载条件同时标注。指标通常在「线性负载、50Hz」条件下测得，若供应商给出的数值未注明负载性质，参考价值有限。

● 确认考核功率范围：要求供应商明确是「额定点」达标还是「全功率范围内」达标。全功率范围内不超过 1%，与仅在额定点达标，工程意义差别很大。

● 区分谐波注入能力与固有失真：并网测试有时需要主动注入 2~50 次谐波（单次含量不超过 15%、总含量不超过 15%），这是功能，不是缺陷。要核实的是「不注入时」的固有失真度。

● 现场实测核验：到货后用 0.2 级以上的电能质量分析仪在纯阻性负载下实测 THDv，与样本值对照，是成本最低的验收方式。

六、常见问题解答（FAQ）

● Q1：THD 和功率因数是什么关系？　　两者相关但不等同。谐波会使功率因数下降，但功率因数低也可能由基波相移造成。一个电源可能功率因数不高却 THD 很低，因此两个指标必须分别考核，不能互相替代。

● Q2：THD 做到 0 是否就是最好的？　　物理上无法做到 0。实际工程中，THD≤1% 已经满足并网认证对测试环境的严格要求。继续压低指标会显著增加滤波成本与体积，性价比反而下降，因此按用途确定目标值更合理。

● Q3：电源失真度会随负载变化吗？　　会。带线性负载时失真度最低；带整流类非线性负载或容性负载时，输出失真通常会上升。因此评估时应按实际负载类型测试，而不是只看线性负载下的数据。

● Q4：测试电源自身会不会把谐波倒灌到实验室电网？　　优质设备在输入端同样配置滤波电路，可减小对电网的影响。以思齐的恒流与电网模拟类产品为例，要求输入功率因数不低于 0.99，额定功率运行时馈网电流谐波不超过 3%，就是为了避免污染实验室配电。

● Q5：做谐波适应性测试时，电源失真度高一点不是更方便吗？　　不能这样理解。标准要求的是「可控注入」——谐波次数、含量、相位角都需要精确设定。若电源本身失真不可控，就无法区分注入量与固有失真量，试验结果不具备可重复性。

七、结论

THD 衡量的是交流波形偏离理想正弦波的程度，而测试电源的波形失真度之所以越小越好，是因为它决定了测试结果是否可归因、是否符合并网标准的测试环境要求、是否会把谐波损耗误算到被测设备头上。对并网认证类试验而言，1% 是一道硬门槛；对普通测试供电而言，3% 以内通常是合理区间。

苏州思齐电子科技有限公司的 SA1000S 系列电网模拟电源，全功率范围内输出电压失真度不超过 1%，电压响应时间小于 1ms，支持谐波与间谐波注入、三相不平衡、高低电压穿越等工况模拟，内置 GB/T、IEC、NB 等主流并网测试标准模板，可对接上位机实现全自动测试。如果贵司正在准备光伏逆变器、储能变流器或充电桩的并网认证，欢迎提供被测设备类型、功率等级与目标标准，由工程团队先做测试环境评估并出具选型建议，确认测试条件可行后再进入采购环节，减少认证阶段的反复整改成本。
