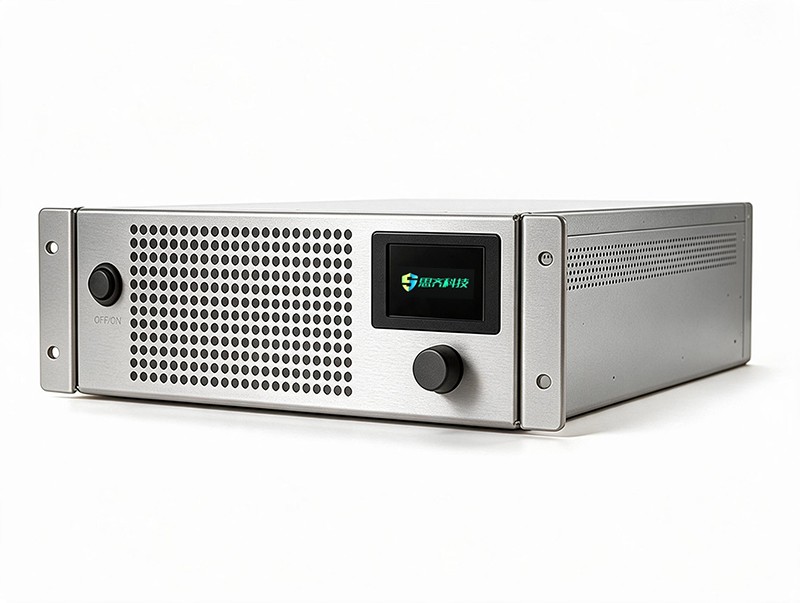

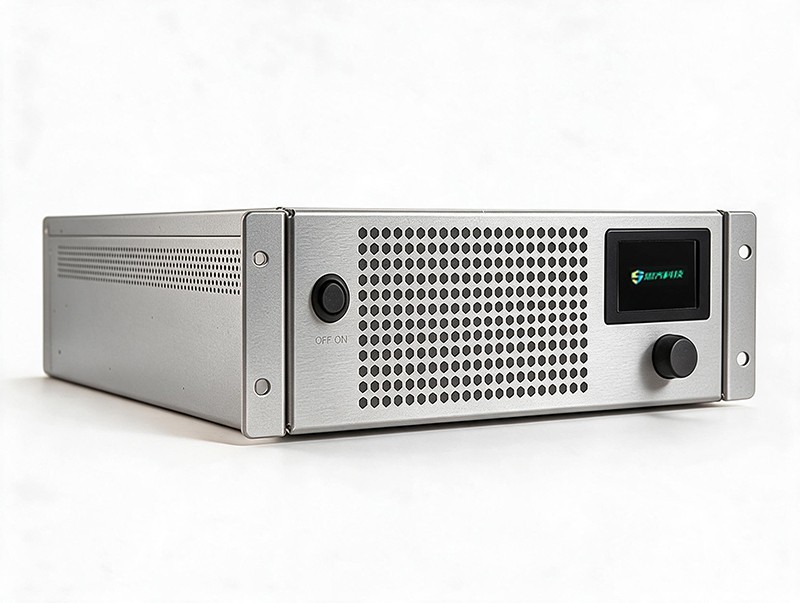

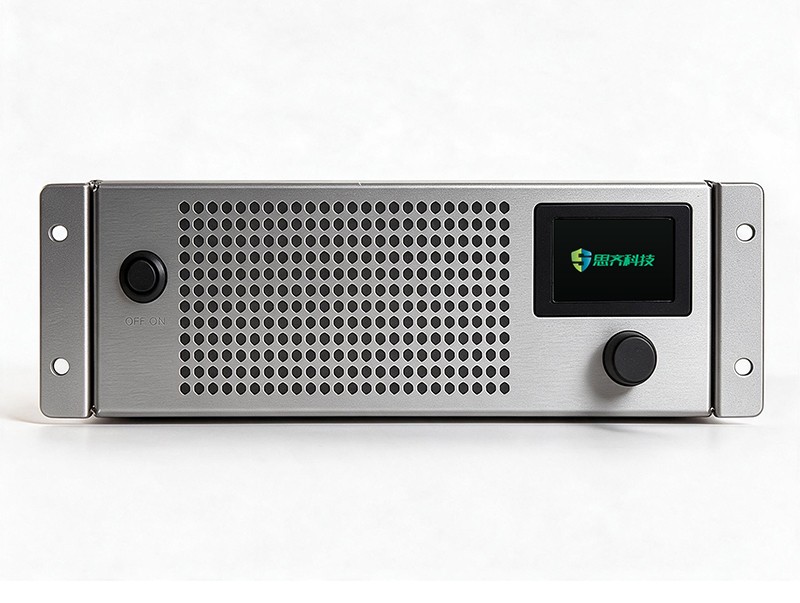

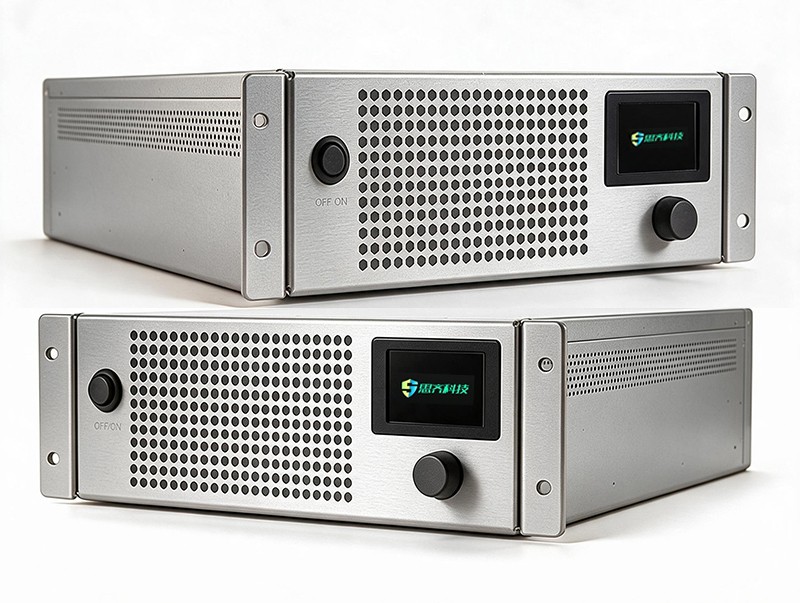

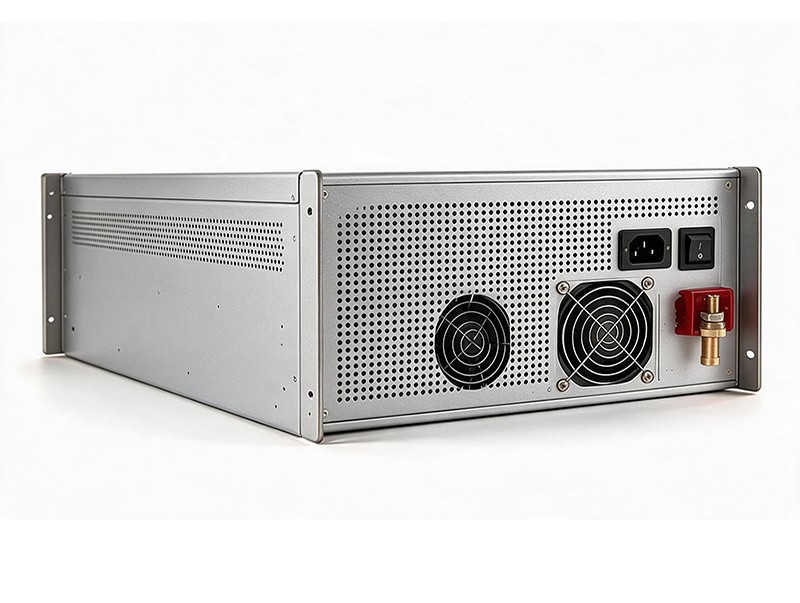

SD1060是SD1000系列中60KW功率档的机架式可编程直流电源,面向储能变流器(PCS)、大功率电源等整机级测试场景。设备以440*600*200机箱结构支撑60KW持续输出,单机最大输出电流200A;提供0~500V与0~1000V两种输出规格,最高输出电压1000V,适合储能变流器测试、大功率电源老化与集中式光伏逆变器测试等需要对整机级设备供电的场合。
设备配备恒压、恒流智能切换工作模式,电压、电流可全程精准调节,面向储能变流器直流侧供电时可模拟电池组不同SOC下的母线电压;内置工步编程功能并支持上位机编程自动化测试,覆盖整机老化全流程;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入大功率测试系统并支持二次开发。整机搭载过压、过流、过温、短路等保护,60KW满载运行时保护动作依然可靠。适用于储能PCS测试、大功率电源老化、集中式光伏逆变器测试与电池组容量测试,整机级容量、支持参数定制,是整机级大功率测试的主力档位。
恒压(CV)、恒流(CC)模式
自动调节风扇转速噪音低
OVP、OCP、OPP、OTP保护
SD1060 为 60KW 功率档,提供 0~500V 与 0~1000V 两种输出规格,单机最大输出电流 200A;以下为系列通用技术指标,具体配置以技术协议为准。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·mm) | 重量(kg) |
| 60 | SD1060-500-25 | 0~500 | 0~200 | 440*600*200 | 50 |
| SD1060-1000-25 | 0~1000 | 0~100 | 440*600*200 | 60 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | ≤±0.1%F.S. |
| 源效应 | ≤0.1%F.S. |
| 负载稳压率 | ≤0.1%F.S. |
| 时漂 | 电压 ≤0.1%F.S.(连续工作8小时以上时输出电压变化) 电流 ≤0.1%F.S.(连续工作8小时以上时输出电流变化) |
| 温漂 | 电压 ≤50ppm/℃ 电流 ≤100ppm/℃ |
| 电压变化速度 | 100V/ms |
| 输出电压纹波 | Vrms≤0.5%F.S. |
| 负载稳压率(线性负载) | ≤±0.3V |
| 显示分辨率 | 0.001V |
| 电流 | 电流范围 | 0~250A |
| 精度 | ≤±0.1%F.S. | |
| 显示分辨率 | 0.01A | |
| 保护 | 过压保护 | 过压保护值可设定,保护后机器自锁,重启机器自动解锁 |
| 过流保护 | 额定电流输出过载保护,短路保护(短路后关闭输出,选配) | |
| 过温保护 | 保护值为70℃±5%,保护后关闭输出 |
| 交流输入 | 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 | |
| 输入频率 | 47.5Hz~52.5Hz | |
| 其他参数 | 通信接口 | RS232、RS485 |
| 控制指令 | Modbus RTU、SCPI |
| 典型定制方向:按储能或逆变设备功率配置输出规格;多台并机扩展至更高功率;加装大功率测试机柜集成附件。 |
输出功率 60KW | 最高输出电压 1000V | 单机最大电流 200A | 机箱结构 440*600*200 |
| 特点 | 功能说明 |
| 整机级容量 | 以 440*600*200 机箱结构支撑 60KW 持续输出,适合对整机级设备供电的场合。 |
| 储能 PCS 适配 | 面向储能变流器直流侧供电设计,可模拟电池组不同 SOC 下的母线电压。 |
| 智能 CV/CC 切换 | 恒压、恒流智能切换工作模式,电压、电流可全程精准调节,适配精密工业测试与产品老化。 |
| 工步编程老化 | 内置工步编程功能并支持上位机编程自动化测试,覆盖整机老化全流程。 |
| 大功率远控 | RS232/RS485 与模拟量接口便于接入大功率测试系统并支持二次开发。 |
| 整机级防护 | 搭载过压、过流、过温、短路等保护,60KW 满载运行时保护动作依然可靠。 |
| 双电压规格 | 0~500V 与 0~1000V 两种输出规格,覆盖不同电压等级的整机测试需求。 |
| 持续老化能力 | 面向 60KW 级电源的整机老化,长时间满载运行稳定,减少中途停机。 |
01 储能 PCS 测试 为储能变流器(PCS)直流侧提供大功率可调直流,模拟电池组充放电工况 | 02 大功率电源老化 对 60KW 级电源产品开展整机老化,考核长时间满载运行的稳定性 | 03 光伏逆变器测试 为集中式光伏逆变器提供直流侧输入,模拟不同辐照与电压工况 | 04 电池组容量测试 为大型电池组提供充放电电源,完成容量标定与一致性测试 |
60KW 档以 440*600*200 机箱结构支撑 60KW 持续输出,面向储能变流器、大功率电源与集中式光伏逆变器的整机级测试。
输出功率 60KW | 最高输出电压 1000V | 单机最大电流 200A | 机箱结构 440*600*200 |
大功率 · 整机级测试
SD1060 的定位是「整机级测试」——面向储能 PCS 与光伏逆变器整机级测试的机型。设备配备恒压、恒流智能切换工作模式,电压、电流可全程精准调节,面向储能变流器直流侧供电时可模拟电池组不同SOC下的母线电压;内置工步编程功能并支持上位机编程自动化测试,覆盖整机老化全流程;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入大功率测试系统并支持二次开发。整机搭载过压、过流、过温、短路等保护,60KW满载运行时保护动作依然可靠。适用于储能PCS测试、大功率电源老化、集中式光伏逆变器测试与电池组容量测试,整机级容量、支持参数定制,是整机级大功率测试的主力档位。
SD1060 是 SD1000 系列中 60KW 功率档、定位为「整机级测试」的机型,60KW 档面向整机级测试,被测对象为储能 PCS、大功率电源等整机设备;需更高功率时选 90KW 档或并机扩展。其 0~500V / 0~1000V 两种规格、单机最大输出电流 200A,适用于储能变流器测试、大功率电源老化与集中式光伏逆变器测试,标配 RS232/RS485 通讯接口与 0-5V/0-10V 模拟量接口,可按需定制参数。
SD1060 面向大功率整机级测试场景,以 440*600*200 机箱结构支撑 60KW 持续输出,单机最大输出电流 200A。其提供 0~500V 与 0~1000V 两种输出规格,适合储能变流器测试、大功率电源老化与集中式光伏逆变器测试等需要对整机级设备供电的场合。
SD1060 最高输出电压 1000V,单机最大输出电流 200A,通过 LCD 液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载的 RS232/RS485、0-5V/0-10V 模拟量接口便于接入大功率测试系统并支持二次开发。
SD1000系列可编程直流电源采用 LCD 液晶屏配合飞梭旋钮实现面板编程,操作界面简洁直观,同时搭载 RS232/RS485 通信接口及 0-5V/0-10V 模拟量接口,兼顾本地操作与远程控制两种使用方式,便于客户快速上手与系统集成。大功率设备现场通常以远程管控为主,SD1060 的界面说明侧重通信接口与系统级集成能力。
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、输出电流读数(电压分辨率 0.001V、电流分辨率 0.01A),并指示当前恒压(CV)/ 恒流(CC)工作模式与输出状态;大功率长时间运行中读数用于判断整机级被测设备的工作点是否稳定。 |
| 参数设置区 | 通过 LCD 液晶屏配合飞梭旋钮实现面板编程,可快速调节输出电压、电流设定值,并设置过压保护(OVP)、过流保护(OCP)保护值;大功率系统通常由上位机统一编排工况,面板设定用于调试与备份。 |
| 输出控制区 | 面板按键控制输出开启/关闭,配合状态指示灯直观显示电源工作状态;大功率测试现场以远程控制通断为主,面板按键作为就地操作手段。 |
| 保护与报警区 | 实时监测并显示过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)及输入欠压保护状态,异常时报警提示;大功率设备一旦异常需快速切断,保护与报警的实时性对设备与人身安全都极为关键。 |
| 通信与远程控制区 | 标配 RS232/RS485 接口,支持 SCPI 协议及 Modbus 协议,具备远程补偿功能,开放应用层规约支持二次开发;同时提供 0-5V/0-10V 模拟量接口,选配 LAN、4-20mA 模拟量接口,大功率测试系统中一般以远程模式统一调度。 |
