变频电源输出50Hz还是400Hz怎么决定?双变换与SPWM拆解
变频电源的输出频率由逆变环节开关序列决定,与市电完全解耦;SPWM用三角波切出正弦波,载波比越高失真越低。本文算清波峰因数3:1背后的电流裕量,解释400Hz中频输出为什么难做,给选型四条参考。

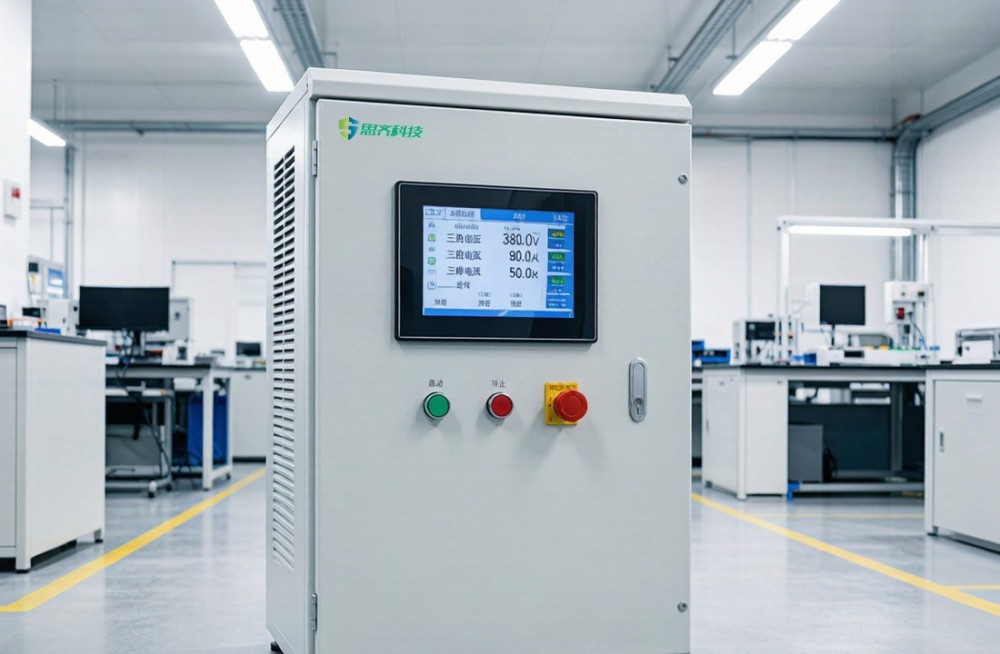

出口电器要做 50Hz 转 60Hz 验证,充电桩要做电压渐变抗扰,机载设备要 400Hz 中频供电,这些测试背后都是同一台设备在提供激励:可编程交流变频电源。它把市电变换成幅值、频率都能精确设定的正弦波,相当于在实验室里"再造"任何一个国家的电网。这台设备能输出任意频率,靠的是它的两级变换结构。
先把市电拆成直流,再重新拼出任意频率
交流变频电源普遍采用 AC-DC-AC 间接变换结构。前级整流:把 380V 工频交流电整流滤波成稳定的直流母线,市电波动 ±15% 时母线照样稳得住,这是输出稳定度的第一道保障。后级逆变:IGBT 高频开关把直流母线电压"切割"成一系列宽度按正弦规律变化的脉冲,再经输出滤波还原为光滑正弦波。
输出频率与市电完全解耦
两级结构带来一个关键特性:输出频率与输入频率完全解耦。输出 50Hz 还是 60Hz、400Hz 还是任意设定值,只取决于逆变环节的开关控制序列,跟市电频率没关系。对比老式的"电动机-发电机组"变频,全电子变换没有旋转部件,频率调节精度做到 0.01Hz 量级,效率提升到 85% 以上,输出 10kVA 时损耗不到 1.8kW,这也是它敢往 2000kVA 大容量做而机房空调压得住热的前提。
正弦波是被三角波"切"出来的

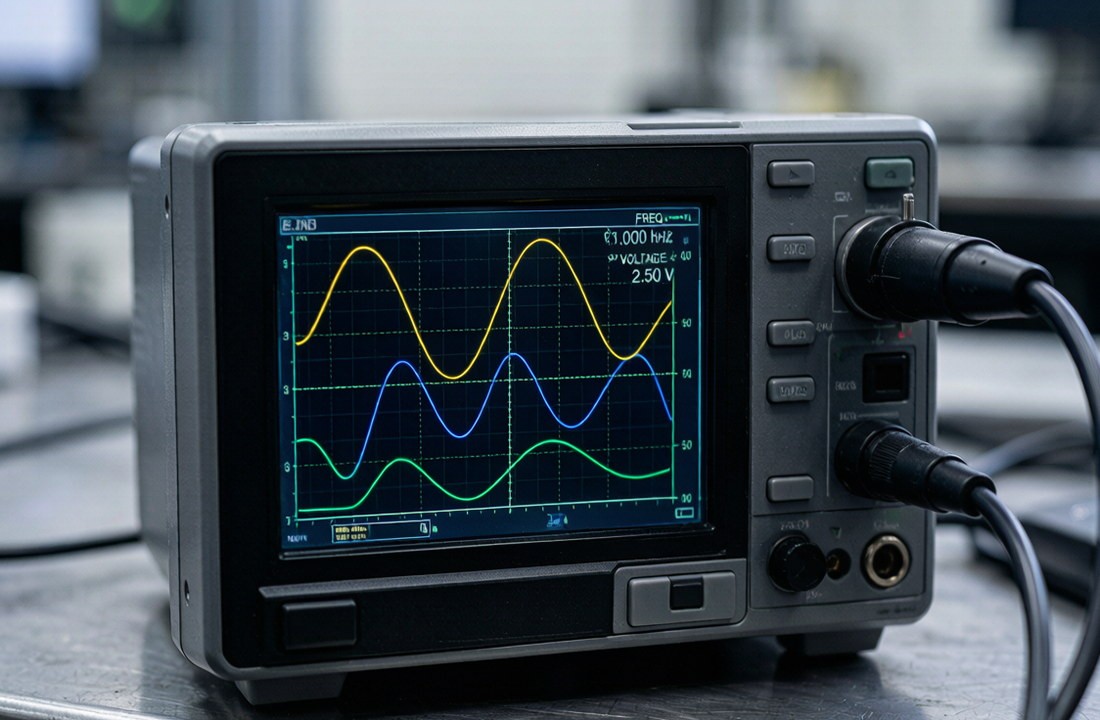

逆变环节的核心是 SPWM(正弦脉宽调制):用一个正弦调制波和一个高频三角载波比较,正弦波瞬时值高时上管导通、低时下管导通,得到一串宽度按正弦规律变化的脉冲,它的基波就是需要的正弦电压。载波频率越高,滤波后越接近理想正弦,电压失真度越低。载波频率是另一处取舍:4kHz抬到8kHz,谐波往高频挪、滤波器体积能小一圈,代价是开关损耗翻倍,同机箱输出能力普遍降一成,满载温升跟着上来:高载波不是免费的午餐,定频段还是定温升,两选一。
载波比:同样20kHz,输出越高越难滤
这里有一笔载波比的账可以算:假设开关频率 20kHz,输出 50Hz 时每个正弦周期被切 400 份,滤波器轻松;可同样的开关频率输出 400Hz 航空中频时,载波比只剩 50。每周期脉冲少了 8 倍,谐波往低频段搬,同样的输出滤波器压不平波形,失真度直线上去。这就解释了一件事:400Hz 中频输出不是把频率参数改一下那么简单,它对开关频率、滤波设计和功率器件开关损耗都是另一个量级的要求,市面上不少变频电源标称"45~65Hz 连续可调"却不敢把 400Hz 写进规格,卡的就是这里。对机载设备而言,400Hz 供电还需满足 GJB 181A《飞机供电特性》对电压、频率与波形品质的限值要求,供电侧的失真度与稳定度因此被双重考核;思齐 SA 系列已有航空地面静变电源 400Hz 供电的交付实例(参见 航空地面静变电源 400Hz 案例)。
以苏州思齐科技 SA1000 系列为例,线性负载下电压失真控制在 ≤2% 水平,配合内置隔离变压器与输出滤波,给精密电子产品供电时波形分析才有基准可言,被测设备自己的开关噪声已经会叠加到母线上,电源输出再不干净,测出来的波形就说不清是谁的问题了。
电压和频率,各调各的:解耦是变频电源的看家本领
"可编程"三个字体现在电压、频率两个维度独立设定、任意组合。SA1000 系列用高低双量程:低档 0~150V 相电压覆盖 120V 制式国家,高档 0~300V 覆盖 220~240V 制式,面板切换,一机走遍全球主要制式;电压精度 0.1%rdg+0.1%F.S.,分辨率 0.01V。频率 45~65Hz 连续可调、步进 0.01Hz、稳定度 0.01%。
三相相位独立可调:不平衡电网的试验入口
三相机型还有个常被低估的能力:三相相位独立可调(0~359°,精度 ±0.3°),不光能输出对称三相电,还能人为造出三相不平衡、相角偏移,验证三相设备在病态电网下的行为,靠的就是这个。
配 0~510V 连续相电压调节,从额定到极限电压一台机器全覆盖。
三相不平衡能力在真实测试里用得比想象多。三相光伏逆变器在不平衡电网下的行为是认证必测项:把 B 相电压降 10%、C 相相位偏 5°,逆变器是限流保护还是继续并网,答案直接关系到它能在多少个国家的电网里活下来。相位独立可调 + 幅值独立可调组合起来,还能造出"两相正常一相跌落 40%"这种复杂工况,验证逆变器低电压穿越时对非故障相的处理。老式三相电源三相同调,这些工况一个都做不出来。
波峰因数 3:1:不规矩的负载怎么伺候
波峰因数3:1:窄脉冲负载的电流裕量
选型只看额定容量会吃亏。带开关电源的产品从电网取电是峰值充电,电流呈窄脉冲,波峰因数能到 3:1。算一笔具体的账:一台 10kVA 的电源,230V 满载输出电流约 43A,如果接的是整流型负载、波峰因数 3,瞬时峰值电流就是 129A——电源功率级必须扛得住这个峰值而不削顶,否则输出电压顶部被削平,失真急剧恶化,被测件的 PFC 电路还可能因此误动作。电动机类负载则是启动瞬间数倍额定电流的冲击。整流性负载的电流脉冲宽度只有2~3ms,峰值却是平均值的3倍,电源的电流峰值能力不够时电压平顶直接被压塌,失真度从2%飙到8%,被测件的输入特性全变样。

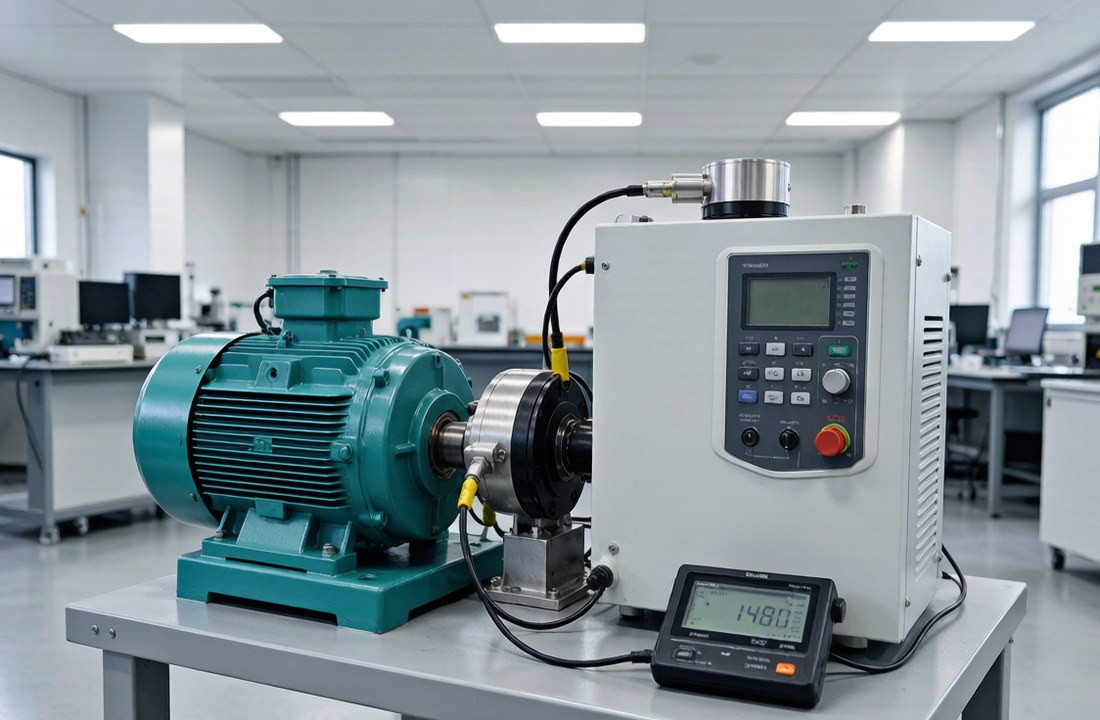

SA1000 系列按波峰因数 3:1 设计电流裕量,可承受电机冲击与整流容性负载,家电检测、电机测试、充电桩测试多类场景共用一台设备,靠的就是这个硬件底子。
母线要抬多高,这笔账决定输出上限:650V不是随便写的
AC-DC-AC结构里最隐蔽的一笔账是直流母线电压:380V整流后母线约537V,SPWM在线性调制区能输出的最大线电压只有0.612倍母线,即329V——想稳定输出380V根本不够;即便换成空间矢量调制,理论上限0.707倍母线正好380V,也是零余量,母线一波动就削顶。所以正经的380V变频电源母线都抬到650V上下,代价是前级PFC要升压、母线电容耐压从450V档换到600V档,但换来的是输出全幅值余量加低压跌落时母线不垮。看懂这笔账,参数表上"母线电压650V"就不是随便写的数。
选型时按这几条过一遍
过清单的顺序有讲究:先看输出频率范围覆盖0~650Hz没有盲区,再核电压在满频段是否恒功率,最后才是失真度和波峰因数。这套顺序跑三五个型号,心里自然有杆秤——顺序反了,容易被一张漂亮的失真度截图带走,容量短板留到装机那天才暴露。
拓扑看隔离与母线设计,波形看失真度实测值,调节看电压频率精度和三相相位能力,承载看波峰因数余量与冲击规格。苏州思齐电子科技有限公司SA1000 系列覆盖 10kVA 至 2000kVA 功率段,输出稳定度 0.5%rdg+0.5%F.S.、反应时间 2ms。把被测件的负载类型、峰值电流和目标制式列出来对着规格逐条核对,比看宣传页快得多——拿不准的项目,直接让厂家用你的负载实测一遍波形,眼见为实。
