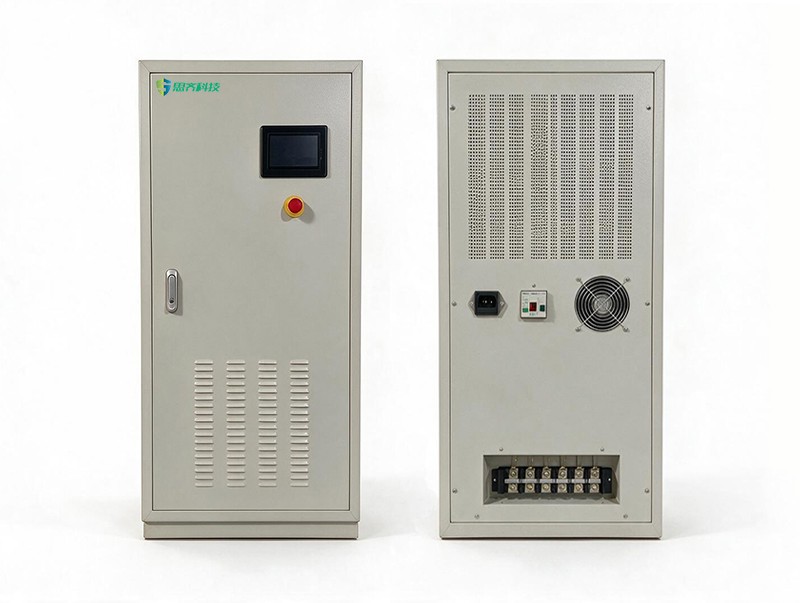

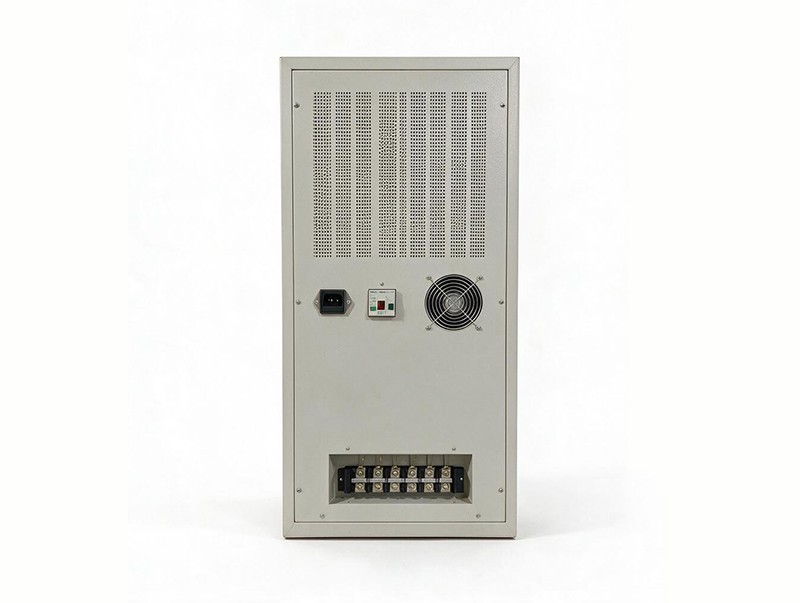

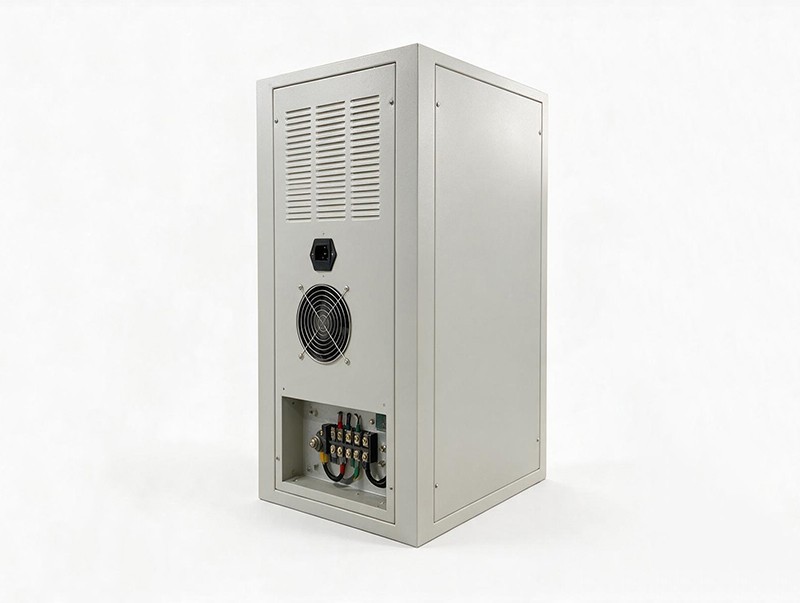

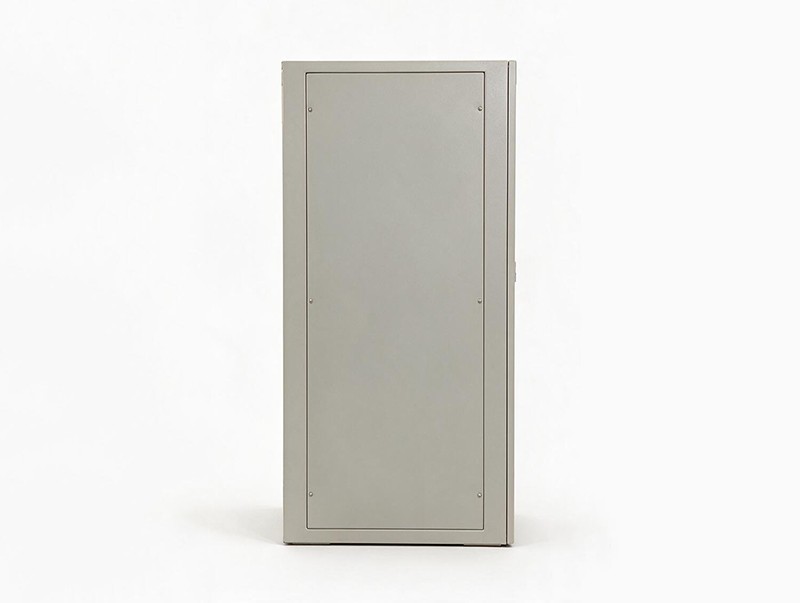

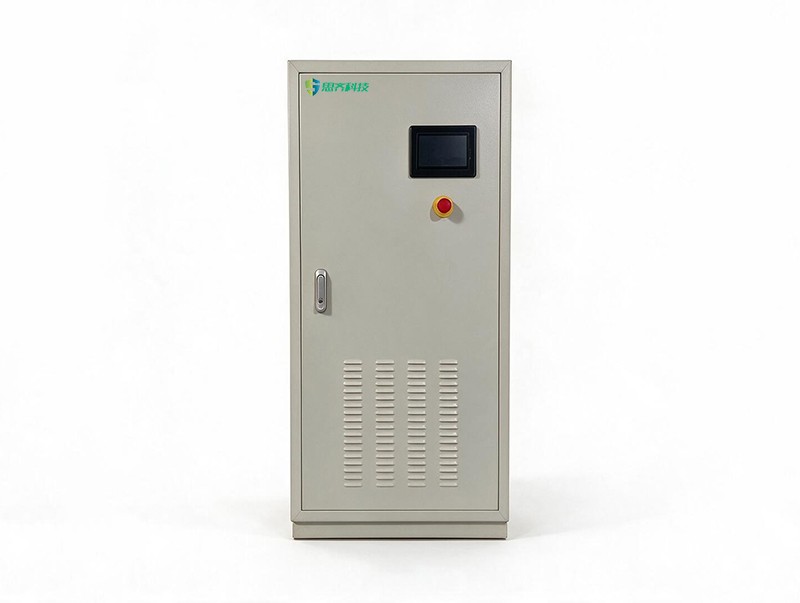

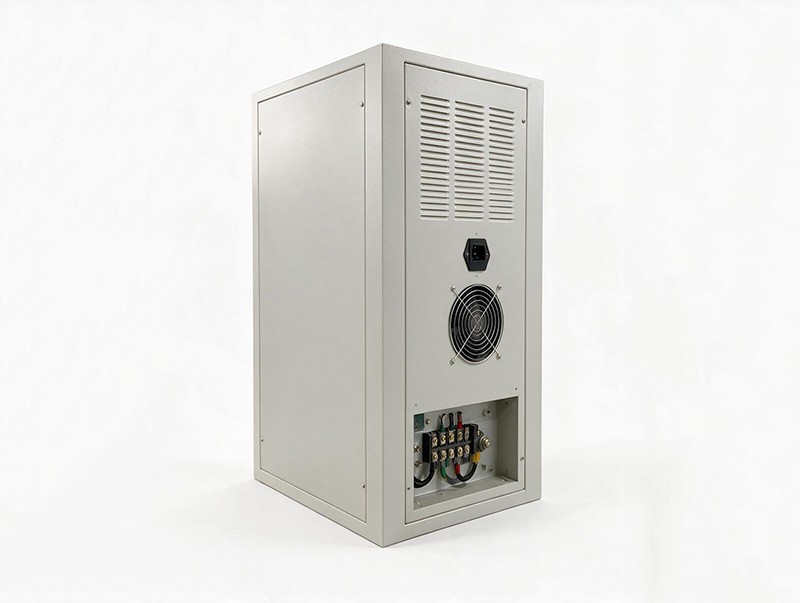

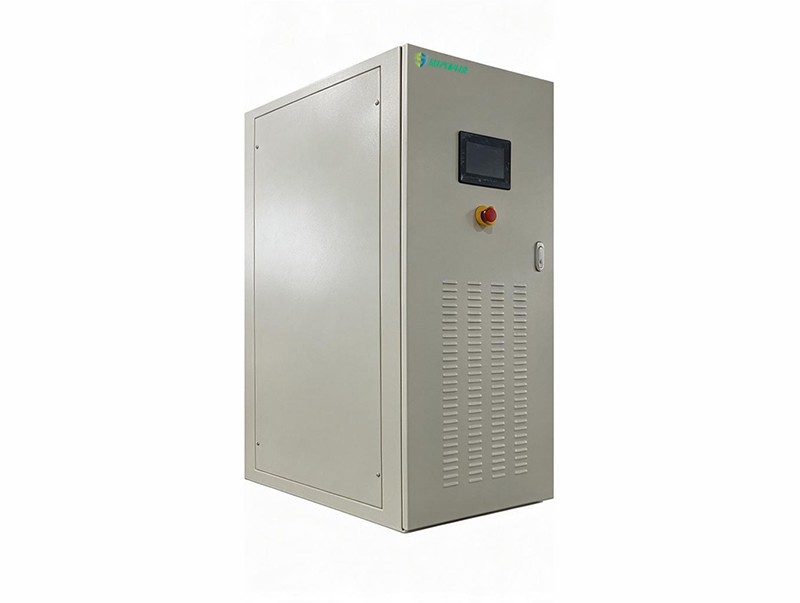

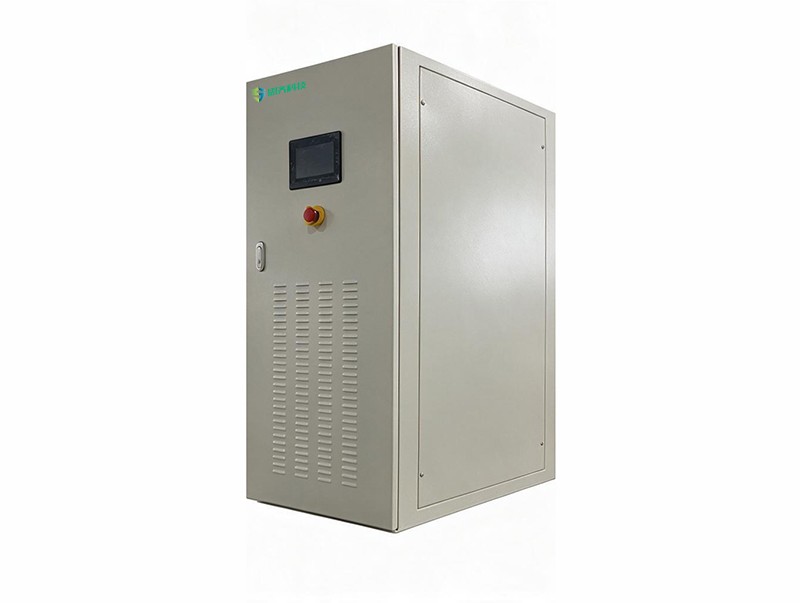

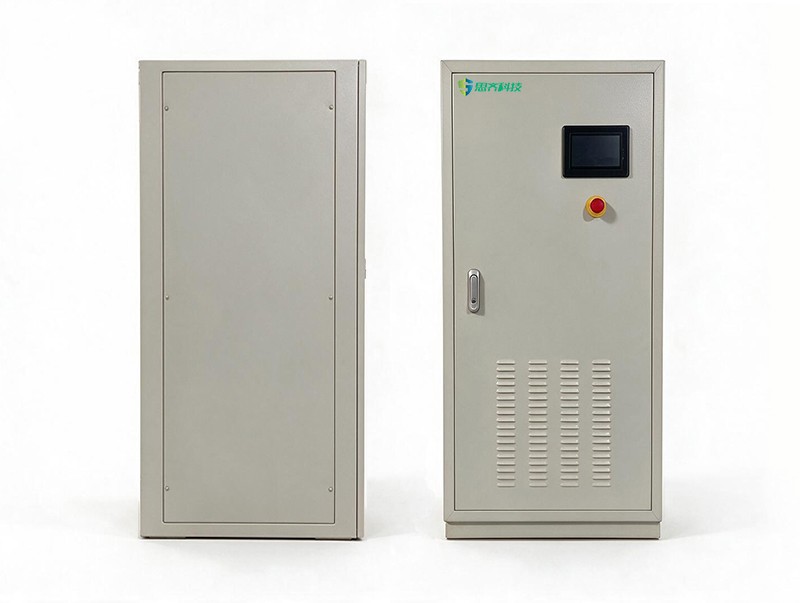

SA1000J系列可编程交流中频电源面向实验室与自动化产线的中频测试场景,额定容量覆盖30/45/60/90/120/180kVA六档。设备采用AC-DC-AC全隔离拓扑,内置隔离变压器,输出电压精度0.3%+0.3%F.S.、频率精度±0.1Hz;输出电压、频率等参数可按试验大纲设定并固化为程序,支持一键调用与循环执行,方便多工况试验的重复验证,输出电压支持单相、两相、三相多种制式。
设备动态响应快,设定电压在20ms内从10%变化至90%,可复现突加突卸、阶梯升压等动态工况;核心功率器件预留足够裕量,120%过载≥60分钟、150%过载≥60秒、200%过载≥15秒,保障长周期试验与老化产线连续运行。输入具备软启动电路,防止通电投入对设备与电网造成冲击;数字控制与硬件滤波电路使电压、电流谐波含量低、波形畸变小,保证试验数据不受供电谐波干扰。模块化设计使设备体积小、重量轻,适合实验室内多工位分散布置与移动使用。
150%过载持续时间≥60秒
可三相输出也可单相、两相输出
模块化设计,设备体积小、重量轻
SA1000J 系列可编程交流中频电源输出容量分 30 / 45 / 60 / 90 / 120 / 180kVA 六档,对应输出电流 87 / 130 / 174 / 261 / 348 / 522A,电压、频率均可编程设定。以下为系列通用技术指标,具体配置以技术协议为准。
| 输出连接方式 | 三相四线+地线 |
| 输出电压范围 | 10~130Vac 可调 |
| 额定电压 | 115V |
| 输出电压精度 | 0.3%rdg+0.3%F.S. |
| 设置电压分辨率 | 0.1V |
| 输出电压稳定度 | 0.3%rdg+0.3%F.S.(热稳定后连续测试 2 个 10min) |
| 电压变化速度 | 设定电压在 20ms 内从 10% 变化至 90% |
| 电压失真 | ≤2%(线性负载) |
| 负载稳压率 | ≤±0.3V(线性负载) |
| 显示分辨率 | 0.1V |
| 电流范围 | 87A / 130A / 174A / 261A / 348A / 522A(六档,与六档容量等级对应) |
| 精度 | 0.5%rdg+0.5%F.S. |
| 显示分辨率 | 0.1A |
| 调节范围 | 350~450Hz;支持特殊频率定制 |
| 额定频率 | 400Hz |
| 调节精度 | ±0.1Hz |
| 频率稳定度 | ±0.1Hz |
| 调节步进 | 0.1Hz |
| 输入电压 | 380Vac±10% |
| 输入连接方式 | 三相四线+地线 |
| 输入频率 | 45Hz~55Hz |
| 输入功率因数 | ≥0.94 |
| 通信接口 | RJ45、RS485;支持 ModbusTCP 及 ModbusRTU |
| 保护功能 | 输入过欠频/过欠压、输入过流、IGBT 过流、过温、过压;输出过流、短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高 mm) | 请联系公司 |
| 重量(kg) | 请联系公司 |
典型定制方向:按试验大纲定制电压 / 频率调节范围与编程步序;按实验室工位数量选择容量档位;按上位机集成要求配置通信接口与协议。
输出额定容量 30 / 45 / 60 / 90 / 120 / 180kVA 六档 | 整机效率 ≥90%(满载) | 隔离方式 内置隔离变压器 | 编程与控制 支持阶跃 / 渐变编程,可存储多组试验程序 |
| 特点 | 功能说明 |
| 模块化轻量小巧 | 对功率单元、滤波单元、控制单元进行模块化设计,设备整体体积小、重量轻,适合实验室内多工位分散布置与移动使用 |
| 适应能力强 | 具备较强的环境适应能力,可在 -15℃ 至 40℃、0 至 90%(无凝露)环境下使用,满足实验室与一般工业现场的温湿度条件 |
| 响应速度快 | 动态响应快,电压实现高速响应,设定电压在 20ms 内从 10% 变化至 90%,可复现突加突卸、阶梯升压等动态工况 |
| 纯净输出 | 高输出电压精度(0.3%+0.3%F.S)、高输出频率精度(±0.1Hz)、高波形纯净度(线性负载下 <2%),为研发试验提供可信的基准电源 |
| 高可靠性 | 核心功率器件预留足够裕量:120% 过载 ≥60 分钟、150% 过载 ≥60 秒、200% 过载 ≥15 秒,保障长周期试验与老化产线连续运行 |
| 可编程输出模式 | 输出电压、频率等参数可按试验大纲设定并固化为程序,支持一键调用与循环执行,方便多工况试验的重复验证 |
| 软启动防冲击 | 输入具备软启动电路,启动时先通过电阻对后级电容充电再投入感性、容性器件,防止通电投入过程对设备本身、电网造成冲击 |
| 低谐波、低畸变 | 成熟的数字控制技术与完善的硬件滤波电路使电压、电流谐波含量低,波形畸变小,保证试验数据不受供电谐波干扰 |
| 友好的人机界面 | 大屏幕液晶屏可显示多个监测数据,如电压、电流、有功功率、视在功率、功率因数、峰值因数等,编程与运行状态同屏可见 |
| 保护能力 | 具备完善的保护功能:过功率、过电流、过电压、短路、过温等,保护试验样机与电源本身不受损坏 |
| 自诊断 | 具备故障自诊断能力,开机时自行诊断并报警,可显示过压、过流、过温等多达数十种故障信息,便于试验人员快速排查 |
01 航空电子研发验证 在实验室中对机载电子设备进行电压、频率拉偏试验,验证其在供电边界条件下的工作稳定性 | 02 非标频率供电场景 面向 360Hz、420Hz 等非标中频供电需求,通过编程设定输出频率,替代传统定频中频机组 | 03 复杂工况编程复现 将整段供电时序(阶梯升压、频率缓变、突加突卸)编程后一键复现,保证多次试验条件一致 | 04 多品种小批量测试 同一台设备覆盖不同机型、不同附件的供电需求,无需为每个品种单独配置电源 |
| 可编程能力 电压 / 频率宽范围设定 |
SA1000J 系列输出电压 10~130Vac 连续可调、频率 350~450Hz 可调,配合面板编程与远程指令,可把整段供电时序固化为程序,一键调用;同一台设备可覆盖多种测试工况,适合实验室多品种、小批量的研发验证场景。
01 高校与科研院所 为 400Hz 中频供电相关课题提供可编程电源,电压、频率、相位参数可调,便于开展机理研究 | 02 第三方检测机构 按检测规范要求设定供电条件并留档,测试过程可复现、可追溯 | 03 中频器件老化产线 对中频变压器、电感等器件进行长时间老化供电,120% 过载能力保障产线连续运行 | 04 系统集成联调 作为系统中的一个可编程供电单元,通过 RJ45 / RS485 接入上位机统一编排测试流程 |
| 可编程供电 一机覆盖多工况 |
通过本地面板编程与远程通信指令,SA1000J 系列可将电压、频率按试验大纲设定并固化,实现测试条件的一键复现与批量调用;内置隔离变压器并具备完善保护与自诊断,过载能力达 120% 持续 60 分钟,满足实验室与产线连续试验要求。
| 可编程输出 | 输出电压 10~130Vac 连续可调、频率 350~450Hz 可调并支持特殊频率定制,可按试验大纲设定并一键复现工况 |
| 航空与实验室 | 机载电子设备拉偏试验、非标频率供电、复杂供电时序复现、多品种小批量测试,一机覆盖多种工况 |
| 输出与接线 | 三相四线+地线输出,三相独立可调,可选单相 / 两相输出 |
| 过载与保护 | 120% 持续 60 分钟、150% 持续 60 秒、200% 持续 15 秒;内置隔离变压器,具备完善保护与故障自诊断能力 |
| 远程与集成 | 支持 RJ45、RS485 通信,ModbusTCP 及 ModbusRTU 协议,可接入上位机实现测试流程统一编排 |
SA1000J 系列可编程交流中频电源把 115V/400Hz 中频供电 与可编程控制结合:输出电压 10~130Vac 连续可调、频率 350~450Hz 可调并支持特殊频率定制,可将整段供电时序固化为程序并一键复现,同一台设备覆盖多种机型和多种测试工况。三相独立输出且可选单相 / 两相,过载能力 120% 持续 60 分钟,内置隔离变压器并具备完善保护与自诊断;支持 RJ45、RS485 通信与 ModbusTCP / ModbusRTU 协议,便于接入上位机统一编排测试流程,是实验室研发验证、第三方检测与非标频率供电场景的可编程中频电源方案。
SA1000J系列可编程交流中频电源是一款面向实验室研发验证与可编程供电需求设计的交流中频电源,具备可编程、高精度、响应快的特点。既可为机载电子设备提供标准的 115V/400Hz 中频供电,也可按试验大纲设定非标电压、频率并把整段供电时序固化为程序一键复现,一机覆盖多品种、多工况的测试需求。
SA1000J 系列可编程交流中频电源采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向研发与检测工位,操作人员需要频繁设定与复现工况,界面强调编程能力与参数可追溯。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 实时显示三相输出电压、电流、频率、有功功率、视在功率、功率因数、峰值因数等运行参数,便于比对试验大纲要求与实际输出。 |
| 参数设置区 | 可设置输出电压、频率等参数并保存为程序,支持权限管理,把试验大纲固化为可一键调用的工况,避免人工重复设定带来的偏差。 |
| 输出控制区 | 输出开启 / 关闭一键操作,配合面板急停按钮,异常情况可立即切断输出,保护试验样机与电源本身。 |
| 报警与故障记录区 | 开机自诊断结果与过压、过流、过温等故障信息实时显示,历史报警记录可查询,便于研发人员回溯试验过程中的供电异常。 |
| 通信状态区 | 显示 RJ45、RS485 通信状态,支持 ModbusTCP 及 ModbusRTU 协议,可接入上位机按测试流程统一编排与调用程序。 |
