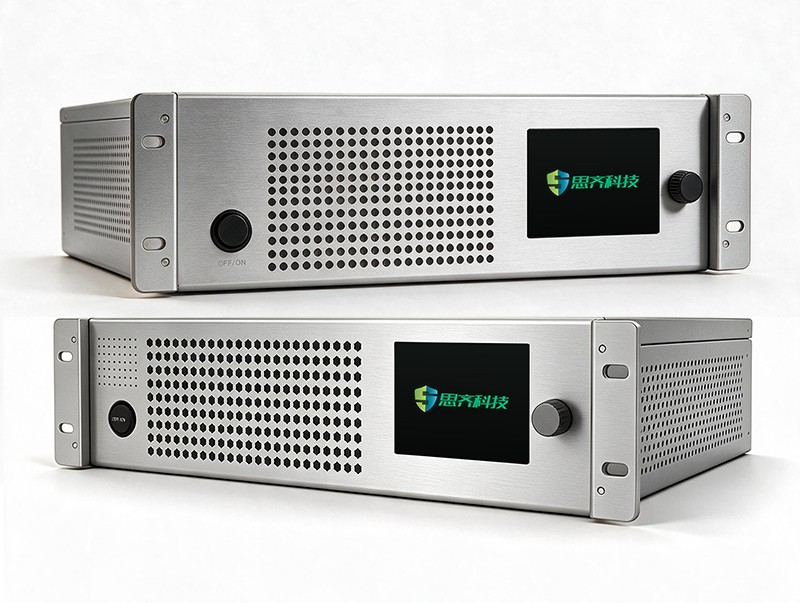

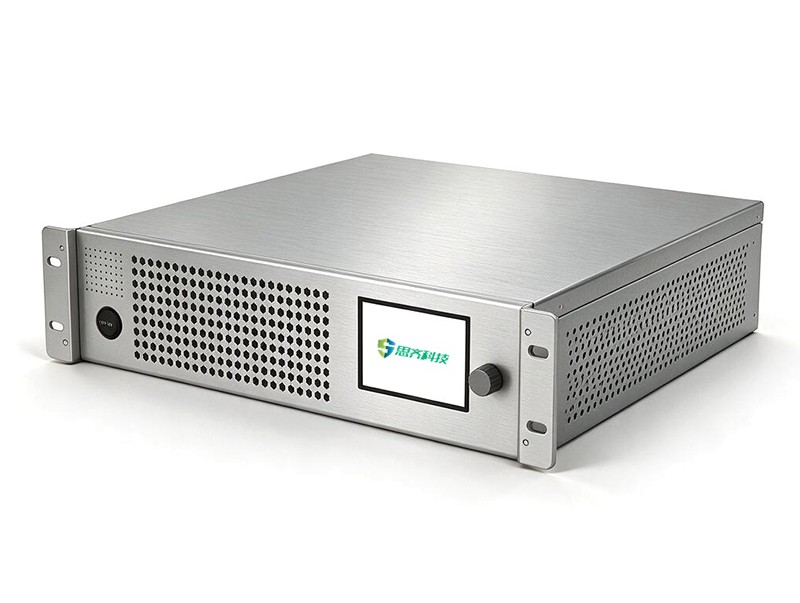

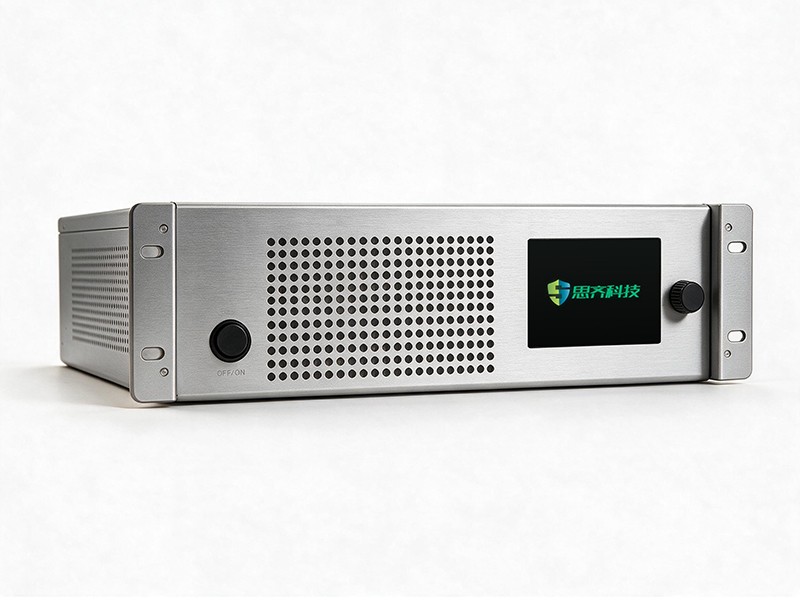

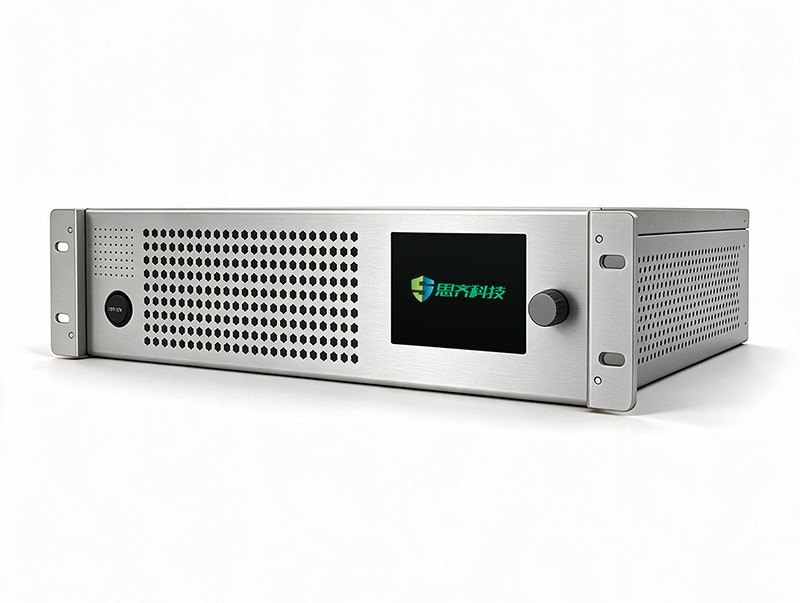

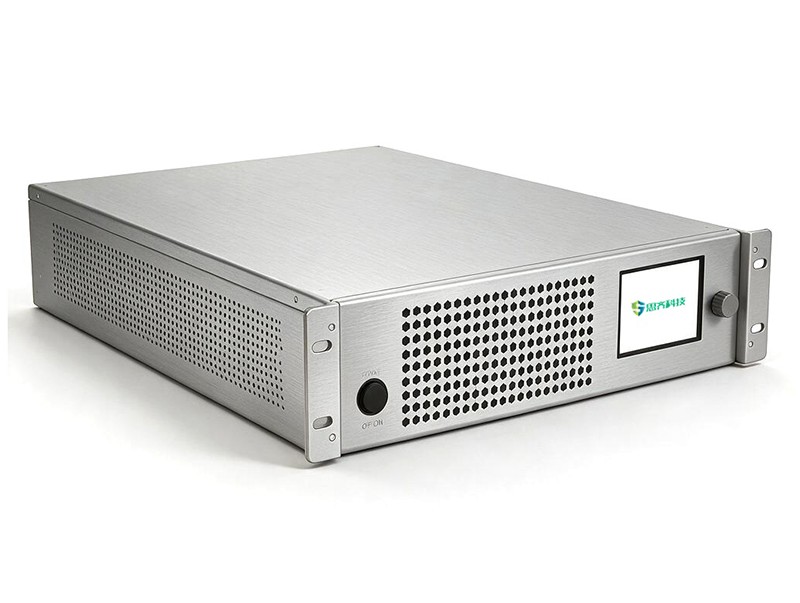

SD1030是SD1000系列中30KW功率档的机架式可编程直流电源,也是系列首个将输出电压上限提升至1000V的高压档位。设备以440*600*100机箱结构支撑30KW输出,为高压器件提供充足散热空间;提供50~500V与50~1000V两种高压规格,单机最大输出电流100A,适合电动汽车电机控制器、充电桩功率模块等需要高压直流母线供电的测试与老化。
设备配备恒压、恒流工作模式并支持动态切换,搭载可编程时序控制功能,可自主设置多段测试参数,配合上位机控制系统完成全自动循环测试;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入高压测试台架与上位机系统。整机搭载过载、超温、短路、反接、过功率等多重保护,高压工况下故障阻断更迅速。适用于电动汽车电机控制器测试、充电桩功率模块测试与高压电源老化,电压上限更高、支持参数定制,是高压直流母线测试的首选档位。
支持SCPI协议及Modbus协议
具备远程补偿功能
滤波电路保证低纹波输出
SD1030 为 30KW 功率档,提供 50~500V 与 50~1000V 两种高压输出规格,单机最大输出电流 100A;以下为系列通用技术指标,具体配置以技术协议为准。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·mm) | 重量(kg) |
| 30 | SD1030-500-100 | 50~500 | 0~100 | 440*600*100 | 28 |
| SD1030-1000-50 | 50~1000 | 0~50 | 440*600*100 | 37 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | ≤±0.1%F.S. |
| 源效应 | ≤0.1%F.S. |
| 负载稳压率 | ≤0.1%F.S. |
| 时漂 | 电压 ≤0.1%F.S.(连续工作8小时以上时输出电压变化) 电流 ≤0.1%F.S.(连续工作8小时以上时输出电流变化) |
| 温漂 | 电压 ≤50ppm/℃ 电流 ≤100ppm/℃ |
| 电压变化速度 | 100V/ms |
| 输出电压纹波 | Vrms≤0.5%F.S. |
| 负载稳压率(线性负载) | ≤±0.3V |
| 显示分辨率 | 0.001V |
| 电流 | 电流范围 | 0~250A |
| 精度 | ≤±0.1%F.S. | |
| 显示分辨率 | 0.01A | |
| 保护 | 过压保护 | 过压保护值可设定,保护后机器自锁,重启机器自动解锁 |
| 过流保护 | 额定电流输出过载保护,短路保护(短路后关闭输出,选配) | |
| 过温保护 | 保护值为70℃±5%,保护后关闭输出 |
| 交流输入 | 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 | |
| 输入频率 | 47.5Hz~52.5Hz | |
| 其他参数 | 通信接口 | RS232、RS485 |
| 控制指令 | Modbus RTU、SCPI |
| 典型定制方向:按被测件高压母线段选择输出规格;多台并机扩展功率;加装高压测试台架安装附件。 |
输出功率 30KW | 最高输出电压 1000V | 单机最大电流 100A | 机箱结构 440*600*100 |
| 特点 | 功能说明 |
| 1000V 高压输出 | 将系列输出电压上限提升至 1000V,覆盖电动汽车、充电桩等高压直流母线测试需求。 |
| 双高压规格 | 提供 50~500V 与 50~1000V 两种高压规格,按被测对象的母线电压就近选择。 |
| 动态切换 | 恒压、恒流双模式支持动态切换,配合可编程时序完成多段参数的全自动循环测试。 |
| 上位机全自动 | 搭载可编程时序控制功能,可自主设置多段测试参数,配合上位机完成全自动循环测试。 |
| 高压安全防护 | 搭载过载、超温、短路、反接、过功率等多重保护,高压工况下故障阻断更迅速。 |
| 台架集成 | RS232/RS485 与模拟量接口便于接入高压测试台架与上位机系统。 |
| 大功率机箱 | 440*600*100 机箱结构支撑 30KW 输出,为高压器件提供充足散热空间。 |
| 高压老化编程 | 面向高压电源老化,可编程拉载曲线以模拟真实工况下的电压波动。 |
01 电机控制器测试 为电动汽车电机控制器提供可调高压直流母线,验证不同母线电压下的驱动性能 | 02 充电模块测试 为充电桩功率模块提供高压直流输入,完成带载、效率与保护功能测试 | 03 高压电源老化 对高压电源产品进行长时间高压带载老化,配合循环编程实现无人值守 | 04 电池组充放电 为高压电池组提供可调直流充放电电源,模拟不同充放电工况 |
30KW 档将系列输出电压上限提升至 1000V,以 440*600*100 机箱结构支撑 30KW 输出,面向高压直流母线测试。
输出功率 30KW | 最高输出电压 1000V | 单机最大电流 100A | 机箱结构 440*600*100 |
高压 · 1000V 输出
SD1030 的定位是「1000V 高压」——系列首档将输出电压提升至 1000V 的高压机型。设备配备恒压、恒流工作模式并支持动态切换,搭载可编程时序控制功能,可自主设置多段测试参数,配合上位机控制系统完成全自动循环测试;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入高压测试台架与上位机系统。整机搭载过载、超温、短路、反接、过功率等多重保护,高压工况下故障阻断更迅速。适用于电动汽车电机控制器测试、充电桩功率模块测试与高压电源老化,电压上限更高、支持参数定制,是高压直流母线测试的首选档位。
SD1030 是 SD1000 系列中 30KW 功率档、定位为「1000V 高压」的机型,30KW 档是系列的首个 1000V 档位;被测对象母线电压超过 600V 时必须从本档起选。其 50~500V / 50~1000V 两种高压规格、单机最大输出电流 100A,适用于电机控制器测试、充电模块测试与高压电源老化,标配 RS232/RS485 通讯接口与 0-5V/0-10V 模拟量接口,可按需定制参数。
SD1030 面向高压大功率直流供电场景,将系列输出电压上限提升至 1000V,以 440*600*100 机箱结构支撑 30KW 输出。其提供 50~500V 与 50~1000V 两种高压规格,适合电动汽车电机控制器、充电桩功率模块等需要高压直流母线供电的测试与老化。
SD1030 最高输出电压 1000V,单机最大输出电流 100A,通过 LCD 液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载的 RS232/RS485、0-5V/0-10V 模拟量接口便于接入高压测试台架与上位机系统。
SD1000系列可编程直流电源采用 LCD 液晶屏配合飞梭旋钮实现面板编程,操作界面简洁直观,同时搭载 RS232/RS485 通信接口及 0-5V/0-10V 模拟量接口,兼顾本地操作与远程控制两种使用方式,便于客户快速上手与系统集成。高压输出场景对安全提示要求更高,SD1030 的界面说明强调保护状态与异常告警的实时呈现。
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、输出电流读数(电压分辨率 0.001V、电流分辨率 0.01A),并指示当前恒压(CV)/ 恒流(CC)工作模式与输出状态;最高 1000V 高压输出下,电压读数与输出状态指示需清晰可辨。 |
| 参数设置区 | 通过 LCD 液晶屏配合飞梭旋钮实现面板编程,可快速调节输出电压、电流设定值,并设置过压保护(OVP)、过流保护(OCP)保护值;高压测试建议先远程设定参数、确认无误后再开启输出。 |
| 输出控制区 | 面板按键控制输出开启/关闭,配合状态指示灯直观显示电源工作状态;高压台架工况下更推荐以远程方式控制输出通断,降低人员接触风险。 |
| 保护与报警区 | 实时监测并显示过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)及输入欠压保护状态,异常时报警提示;高压输出的保护状态与异常告警需实时呈现,便于第一时间发现并处置。 |
| 通信与远程控制区 | 标配 RS232/RS485 接口,支持 SCPI 协议及 Modbus 协议,具备远程补偿功能,开放应用层规约支持二次开发;同时提供 0-5V/0-10V 模拟量接口,选配 LAN、4-20mA 模拟量接口,高压测试台架以远程方式操控更为安全。 |
