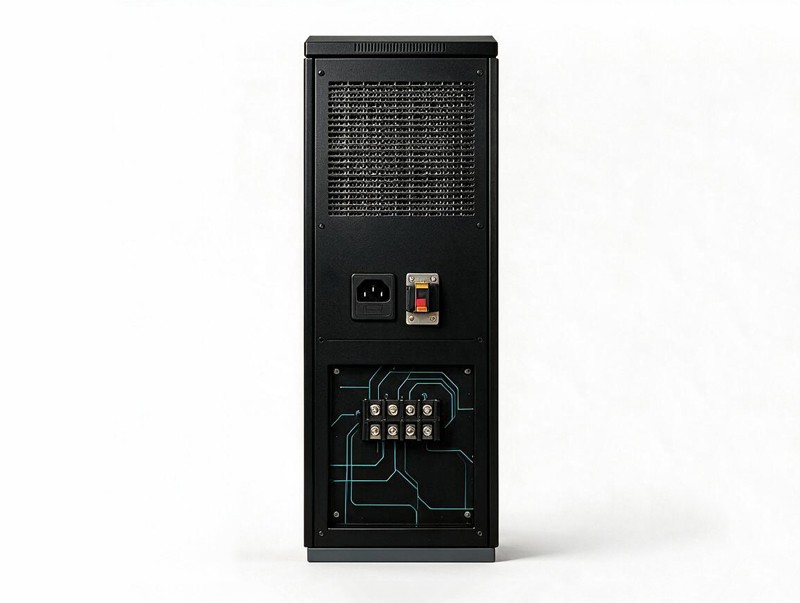

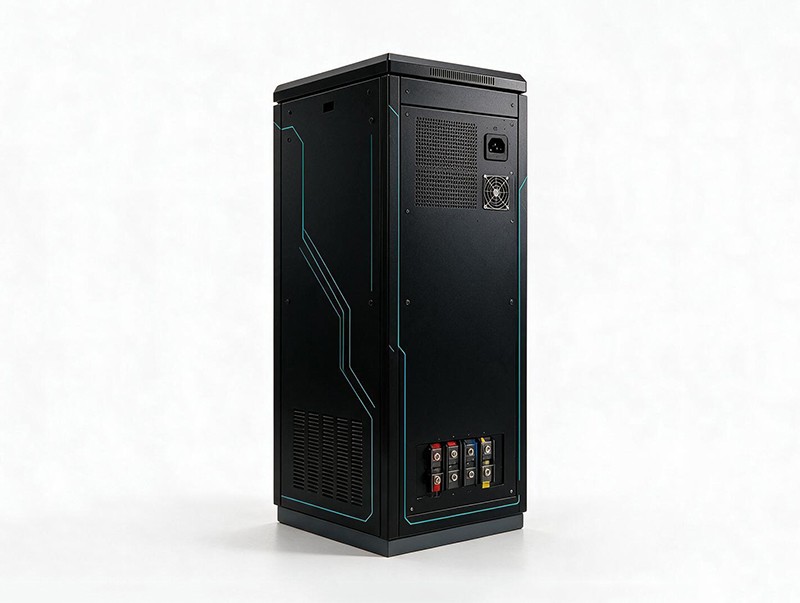

SD1000S系列800V双向直流电源面向低压储能、普通直流充电桩及800V高压平台电驱动系统的直流母线测试,输出电压范围0~800V、额定电压400V。设备采用可控整流及双向BUCK拓扑,具备能量回馈能力,可作电池充放电机与馈能负载使用,整机效率≥92%。该机型提供6个型号、功率覆盖75~400kVA,最小型号尺寸仅0.6*1.0*1.0m,功率密度≥143kW/立方米,体积小、重量轻,适合实验室内多工位布置或产线上就近测试。
设备输出电压精度高于0.1%F.S.、显示分辨率0.001V;输出纹波≤0.2%F.S.Vrms,为精密电池模拟与驱动器测试提供平稳直流输出;单台最高输出800A(SD1400S-800),在800V平台上提供更大测试电流余量。电压调节速度最高500V/ms,象限切换时间≤5ms,适合驱动器驱动与制动工况快速切换测试。内置光伏模拟、电池模拟、负载模拟等工作模式,支持工步编程与标准曲线导入,最大支持10台并机扩容。标配RS485、RJ45接口与ModbusTCP、ModbusRTU规约,适用于储能充放电测试与动力电池循环老化等场景。
速度最高500V/ms;精度高于0.1%F.S.
本地、远程两种操作模式,支持二次开发
完善的保护功能,故障发生立即切断输出
SD1000S 系列双向直流电源按电压等级分为 800V(6 个型号)、1500V(9 个型号)、2000V(11 个型号)三个系列,共 26 个型号,功率覆盖 75~1000kVA。本页为 800V 电压等级,输出电压范围 0~800V,覆盖 75~400kVA 共 6 个型号,体积紧凑,适合低压储能、普通直流充电桩、800V 高压平台电驱动系统及实验室 / 产线测试。以下为系列通用技术指标,具体型号的电压电流与尺寸重量请见选型清单。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·m) | 重量(kg) |
| 75 | SD1075S-800 | 0~800 | 0~200 | 0.6*1.0*1.0 | 160 |
| 100 | SD1100S-800 | 0~800 | 0~250 | 0.6*1.0*1.0 | 220 |
| 150 | SD1150S-800 | 0~800 | 0~300 | 0.6*1.0*1.0 | 260 |
| 200 | SD1200S-800 | 0~800 | 0~400 | 0.6*1.0*2.0 | 350 |
| 300 | SD1300S-800 | 0~800 | 0~600 | 0.6*1.0*2.0 | 500 |
| 400 | SD1400S-800 | 0~800 | 0~800 | 1.2*1.0*2.0 | 710 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流、恒功率、光伏模拟、电池模拟、负载模式 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.1%rdg+0.1%F.S.(热稳定后连续测试 2 个 10min) |
| 电压变化速度 | 0.01V/ms~500V/ms |
| 电压动态时间 | ≦2.5ms(10~90%Pn 突加突卸负载) |
| 象限切换时间 | ≦5ms(-90%~+90%Pn) |
| 输出电压纹波 | ≦0.2%F.S.Vrms |
| 负载稳压率 | ≦±0.3V(线性负载) |
| 显示分辨率 | 0.001V |
| 电流范围 | 见选型清单 |
| 精度 | 0.2%rdg+0.2%F.S. |
| 显示分辨率 | 0.01A |
| 光伏极板类型 | 单晶、多晶、薄膜、自定义类型 |
| IV 曲线点数 | ≧4096 |
| IV 曲线功能 | SAS、Sandia、静态 MPPT 模式、动态 MPPT 模拟 |
| IV 曲线更新率 | ≦100ms |
| 参数设定模式 | 在线 / 离线设定、曲线自动跳变 |
| 电池类型 | 内置 RC 三阶电池模型,可模拟磷酸铁锂、三元锂等多种电池类型,同时客户可通过导入电池输出特性曲线参数自定义电池类型 |
| SOC | 初始值可设定范围为 0~100%,在充放电过程中可查看实时 SOC 变化情况 |
| 电池可设参数 | 单体电池 / 电池包的类型(电压、电流、内阻等) |
| 串并联数 | 自定义设置电池串并联数量,串联最高输出电压为直流电源最高输出电压,并联最大输出电流为直流电源最高输出电流 |
| 调节范围 | 0.04~500.00Ω |
| 调节精度 | Vin/Rset*(0.2%)+0.2%F.S. |
| 调节步进 | 0.01Ω |
| 显示分辨率 | 0.01Ω |
| 模式 | 阶跃、渐变 |
| 编程步数 | 1~9999 |
| 最小编程时间步长 | 1ms |
| 可设参数 | 持续时间、电压 |
| 编程记忆 | 支持增加、删除、csv 格式工步导入、导出 |
| 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47.5Hz~52.5Hz |
| 输入功率因数 | ≥0.99 |
| 输入电流谐波畸变率 | 额定功率运行时,馈网电流谐波 ≤3%;全功率范围内,产生的谐波有效值不超过额定条件下的绝对值 |
| 通信接口 | RJ45、RS485;支持 ModbusTCP 及 ModbusRTU |
| 保护功能 | 输入过欠频/过欠压,输入过流,IGBT 过流,过温、过压;输出过流,短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
典型定制方向:按被测 800V 直流系统的功率选择容量档位 —— 75~150kVA 适合实验室单工位研发验证,200~400kVA 适合整机测试或产线老化;按被测对象配置光伏模拟、电池模拟或负载模拟模式;按实验室工位数量与上位机集成要求配置通信接口与协议。
整机效率 ≥92% | 电气隔离 内置隔离变压器 | 散热方式 强迫风冷 | 能量回馈 具备 | 输出电压范围 0~800V(800V 电压等级) |
| 特点 | 功能说明 |
| 匹配 800V 系统 | 输出电压范围 0~800V,额定电压 400V,与低压储能、普通直流充电桩及 800V 高压平台电驱动系统的直流母线直接匹配,覆盖主流低压直流测试场景 |
| 紧凑灵活部署 | 6 个型号功率覆盖 75~400kVA,最小型号尺寸仅 0.6*1.0*1.0m,功率密度 ≥143kW/立方米,体积小、重量轻,适合在实验室内多工位布置或产线上就近测试 |
| 清洁能源 | 使用可控整流及双向 BUCK 的拓扑,具备能量回馈能力,节约能源,可作为电池充放电机及馈能负载使用,整机效率 ≥92% |
| 容量升级 | 同型号下每台电源的输出特性、功率特性均相同,同时预留并机接口,可方便的使用网线对同型号设备进行多台并机扩容,最大支持 10 台并机 |
| 高动态 | 电压调节速度最高 500V/ms;电压动态时间 ≦2.5ms(10~90%Pn 突加突卸负载),象限切换时间 ≦5ms(-90%~+90%Pn),适合驱动器的驱动与制动工况快速切换测试 |
| 低脉动、低噪声 | 输出使用多级硬件滤波电路,输出电压纹波 ≤0.2%F.S.Vrms,为精密电池模拟与驱动器测试提供平稳的直流输出 |
| 宽范围输出 | 使用柔性功率调节技术在同功率下获取更高的电压、电流输出,单台最高输出 800A(SD1400S-800),在 800V 电压平台上提供更大的测试电流余量 |
| 高精度 | 使用输出电压直接采样的方式作为闭环输入控制,输出电压精度高于 0.1%F.S.,显示分辨率 0.001V,负载稳压率 ≦±0.3V(线性负载) |
| 强大的试验能力 | 内置光伏模拟、电池模拟、负载模拟等多种工作模式,支持工步编程(阶跃、渐变)、自定义曲线导入及 EN50530、CGC 标准曲线,覆盖光伏逆变器、储能变流器、电池包 / 簇等多种被测对象的试验需求 |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出,保障实验室与产线测试过程中的设备安全 |
| 友好的人机界面 | 产品使用大屏幕液晶屏进行操作及数据监控,可在液晶屏中查看产品运行过程中的电压、电流、功率等电气参数,可通过液晶屏对产品进行启停操作、编程操作 |
| 本地/远程控制 | 可通过软件设定本地、远程两种操作模式,具备 RS485、RJ45 等多种通信接口、ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发,便于接入自动化测试系统 |
01 800V 直流系统测试 面向 800V 及以下直流母线系统,提供直流侧高精度测试电源 | 02 低压储能与充电桩 面向低压储能变流器、普通直流充电桩的测试需求,匹配 800V 直流母线 | 03 电动汽车驱动器 面向 800V 高压平台电驱动系统,作为直流供电端开展抱死、堵转、负荷特性测试 | 04 实验室与产线测试 75~400kVA 共 6 个型号,体积紧凑,适合实验室工位与产线老化测试 |
| 800V 等级 · 6 型号 · 75~400kVA |
SD1000S 系列 800V 电压等级型号是针对 800V 及以下直流母线系统 开发的高精度双向直流电源,输出电压范围 0~800V,覆盖 75~400kVA 共 6 个型号,体积紧凑、部署灵活。适用于低压储能变流器、普通直流充电桩、800V 高压平台电动汽车驱动器等设备的直流侧测试,一台设备可扮演光伏模拟器、电池模拟器、电池包 / 簇充放电测试电源与可回馈负载四种角色。
01 输出电压 最高 800V 输出电压范围 0~800V,额定电压 400V,具备 2 倍宽量程输出能力 | 02 电压精度 优于 0.1%F.S. 采用输出电压直接采样闭环控制,显示分辨率 0.001V | 03 动态与纹波 500V/ms · ≤0.2%F.S. 电压调节速度最高 500V/ms,象限切换时间 ≦5ms,纹波 ≤0.2%F.S.Vrms | 04 紧凑部署 6 个型号功率覆盖 75~400kVA,功率密度 ≥143kW/立方米,适合实验室与产线布置 |
| 800V · 6 型号 · 紧凑灵活 |
输出电压范围 0~800V,额定电压 400V,覆盖 75 / 100 / 150 / 200 / 300 / 400kVA 共 6 个型号,对应输出电流 0~200A 至 0~800A。采用输出电压直接采样的闭环控制方式,电压精度优于 0.1%F.S.;电压调节速度最高 500V/ms,象限切换时间 ≦5ms;输出纹波 ≤0.2%F.S.Vrms,功率密度 ≥143kW/立方米。
| 应用方向 | 应用说明 |
| 光伏逆变器 | 作为光伏模拟器连接被测产品直流端,模拟光伏极板特性,适配 800V 直流输入的组串或组串式逆变器测试 |
| 储能变流器 | 作为电池模拟器连接被测产品直流端,可进行低压储能变流器充电 / 放电状态下的性能测试 |
| 直流充电桩 | 作为模拟负载连接至直流充电桩的输出端,进行负载状态下的保护功能、电性能检测 |
| 电动汽车驱动器 | 作为直流供电端连接至 800V 高压平台驱动器输入端口,进行抱死、堵转、负荷特性等测试 |
| 电池包 / 簇 | 作为电池充放电机连接至电池包 / 簇的输入端,通过设定直流电源的输出工步,进行充放电性能测试 |
| 电感、电容类感 / 容性负载 | 作为直流电源连接至电感、电容类感 / 容性负载,可对储能元件进行充电特性、耐压等测试 |
| 其他耗能类负载 | 作为供电电源连接被测产品直流端,为被测产品供电,能量被负载消耗;设置 RLC 模拟功能后还可作为馈能负载吸收发电机能量 |
SD1000S 系列 800V 电压等级双向直流电源覆盖 75~400kVA 共 6 个型号,输出电压范围 0~800V,是面向低压直流系统与实验室、产线测试的紧凑型选择。低压储能变流器、普通直流充电桩与 800V 高压平台电动汽车驱动器均可直接匹配该等级开展直流侧测试。整机具备能量回馈能力,整机效率 ≥92%,电压精度优于 0.1%F.S.,电压调节速度最高 500V/ms,纹波 ≤0.2%F.S.Vrms;内置光伏模拟、电池模拟、负载模拟与工步编程功能,一台设备覆盖四种测试角色,支持同型号最多 10 台并机扩容。
SD1000S系列800V电压等级双向直流电源是面向800V及以下直流母线系统开发的双向直流电源,输出电压范围为0~800V,覆盖75~400kVA共6个型号,体积紧凑、部署灵活。作为电池模拟器连接至电动汽车驱动器直流端口时,可为驱动器提供驱动(供电)与制动(能量回馈)双向电力,对驱动器进行抱死、堵转、负荷特性等测试;作为光伏模拟器或电池模拟器时,可分别面向低压光伏逆变器与低压储能变流器开展直流侧电性能测试。

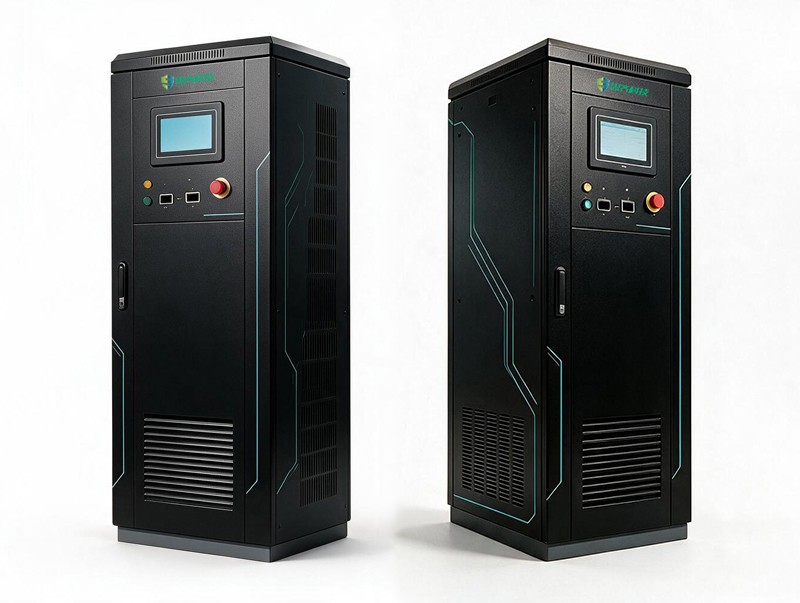

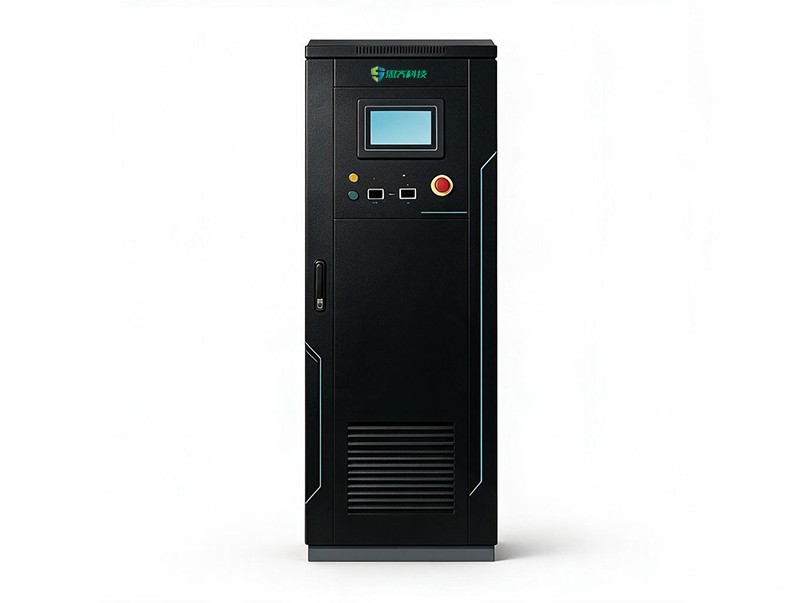

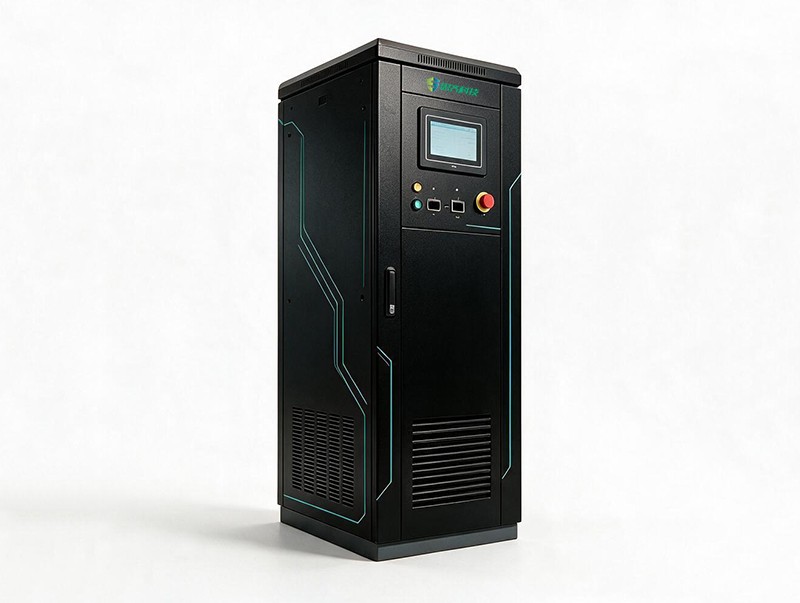

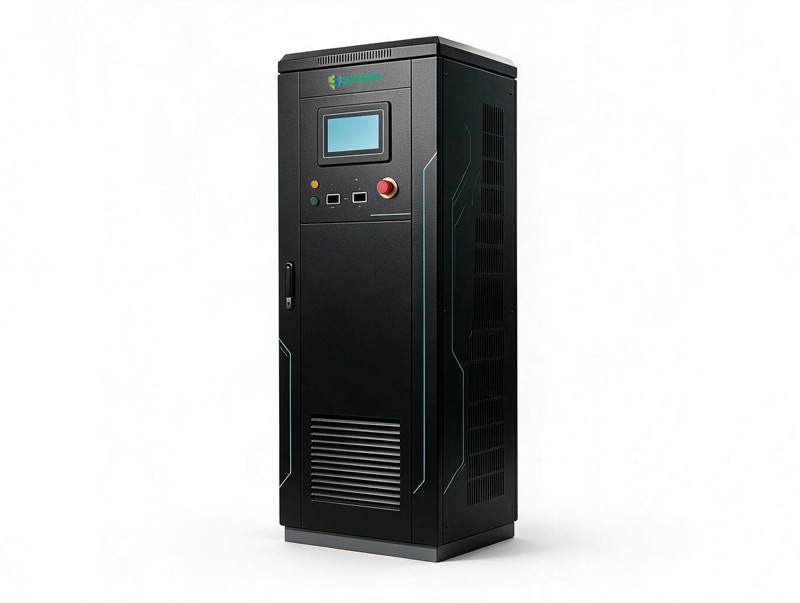

SD1000S 系列双向直流电源(800V 电压等级)采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向低压直流与实验室测试现场,操作人员以研发工程师与产线技术人员为主,界面强调工作模式快速切换与工步编辑,便于多品种小批量测试。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、电流、功率等电气参数,以及设备当前所处的工作模式(恒压 / 恒流 / 恒功率 / 光伏模拟 / 电池模拟 / 负载模式),研发人员可快速确认直流侧工作状态。 |
| 光伏模拟界面 | 可设定光伏极板类型(单晶、多晶、薄膜、自定义)、IV 曲线点数(≧4096)、SAS / Sandia 模型与静态 / 动态 MPPT 模式,内置 EN50530、CGC 标准曲线,适配 800V 直流输入的光伏逆变器测试。 |
| 电池模拟界面 | 内置 RC 三阶电池模型,可模拟磷酸铁锂、三元锂等多种电池类型,可设定单体电池电压、电流、内阻与串并联数量,SOC 初始值 0~100%,为电动汽车驱动器提供驱动与制动双向电力。 |
| 负载模拟界面 | 负载电阻调节范围 0.04~500.00Ω,步进 0.01Ω,可模拟直流充电桩输出端的负载特性,开展负荷状态下的保护功能与电性能检测。 |
| 工步编辑与保护区 | 支持阶跃、渐变两种编程模式,编程步数 1~9999 步,最小编程时间步长 1ms,可设定每工步电压幅值与持续时间,适合多品种小批量测试的工况切换;过压、过流、过温、过载、短路等保护动作与故障信息实时显示。 |
