快充电池联合测试新规:环境舱与电气测试为什么要同时做

发布时间:2026-09-09

快充电池环境电气联合测试按GB38031-2025要求,把双面直冷热管理回路与大功率直流注入写进同一时序,先补齐激励源能力再逐步联锁自动化。

新国标把“环境”与“电气”钉在了一起

2026年7月1日起实施的强制性国家标准GB 38031-2025《电动汽车用动力蓄电池安全要求》,包含7项单体测试与17项电池包或系统测试,其中两处修订对测试平台的影响最为深远:一是热扩散要求从“起火、爆炸前5分钟报警”收紧为“不起火、不爆炸(仍需报警)”;二是新增快充循环后安全测试,针对15分钟内可从20%充至80%电量的快充电池,在300次快充循环后进行外部短路测试,要求不起火、不爆炸。另一头,2026年量产车型已把充电倍率推向新高:比亚迪第二代刀片电池实现10C/12C闪充并宣称500次循环后容量保持率达89.2%,宁德时代神行三代电池峰值倍率达15C,别克至境L7全系标配800V+6C并要求快充全程温度控制在55℃以内。

把这些要求放在一起看,结论非常清晰:快充电池的安全验证核心是一个“温度-电气强耦合”问题。快充倍率越高,产热功率越大,电池的温度状态越直接影响析锂、内阻增长与热失控边界;而温度又反过来改变充电倍率的安全上限。只控温度不注电流的环境试验,或者只控电流不管温度的电气测试,都无法再现“高温舱内连续快充300次”这类真实风险场景。环境与电气联合测试,因此从加分项变成了必答题。

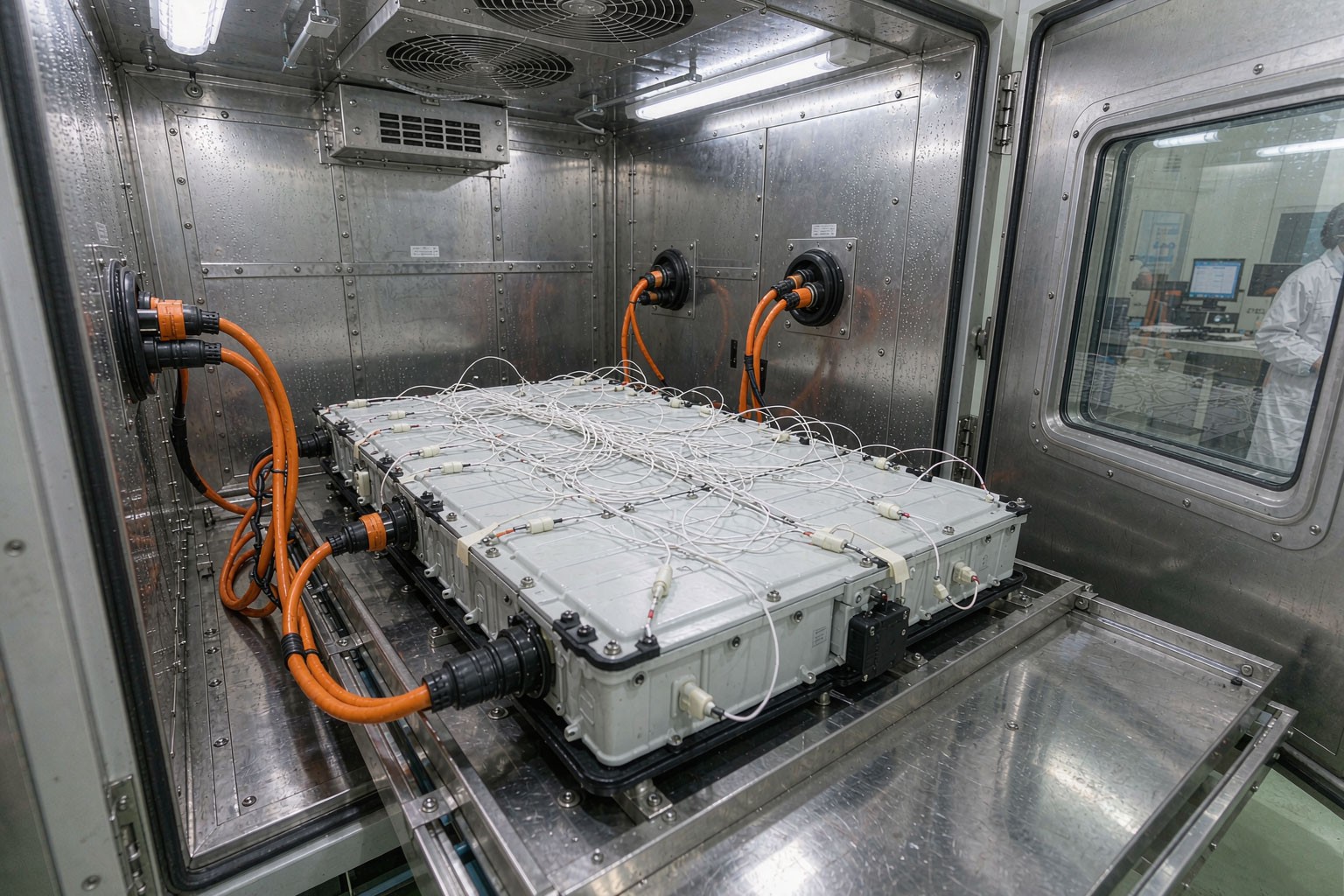

环境仓内电池测温与功率接入
环境仓内的被测电池包:测温线束全覆盖布置,大功率线缆经密封接口穿舱接入,温度与电流在同一时序下受控

联合测试平台的三个技术支柱

支柱一:大功率可编程直流激励源

快充段要的就是受控的大电流注入。以苏州思齐电子科技有限公司的SD-B400-1500-875直流模拟电源为例,400kW级功率配合0-1500V宽范围输出:恒流(CC)模式可按标准节拍复现“20%→80%”快充段,恒压(CV)模式则模拟不同SOC下的电池端电压;多步时序编程把充电段、静置段、循环节拍固化为脚本,300次循环无人值守连续执行。相较于依赖客户自备充放电设备的传统做法,平台自建激励源后,“环境试验+电性能验证”可以在同一个工位内闭环完成。

支柱二:测温布点与热边界量化

联合测试的测温不是“装几个探头”那么简单。测温点应覆盖电芯表面、极柱、汇流排与冷却板进出液口,配合热像仪做全场扫描,才能定位高温热点并量化温差。行业研究数据显示,集装箱内电池温差大于10℃会导致循环寿命缩短15%以上——温差既是寿命指标,也是热管理设计有效性的直接证据。联合测试中,温度剖面与充电倍率的对应关系必须逐段记录,形成“倍率-温升-温差”的量化档案。

支柱三:时序同步与安全联锁

环境与电气两套系统的协同,靠的是统一时序与联锁逻辑:充电段的启停跟随温度剖面走,温度越限即触发降流或停机;电源的过压/过流/过温/短路保护与环境仓的消防、排风联锁互为冗余。这一层“软能力”往往决定联合测试的数据质量——时序不同步的测试,说到底还是两套割裂的试验。

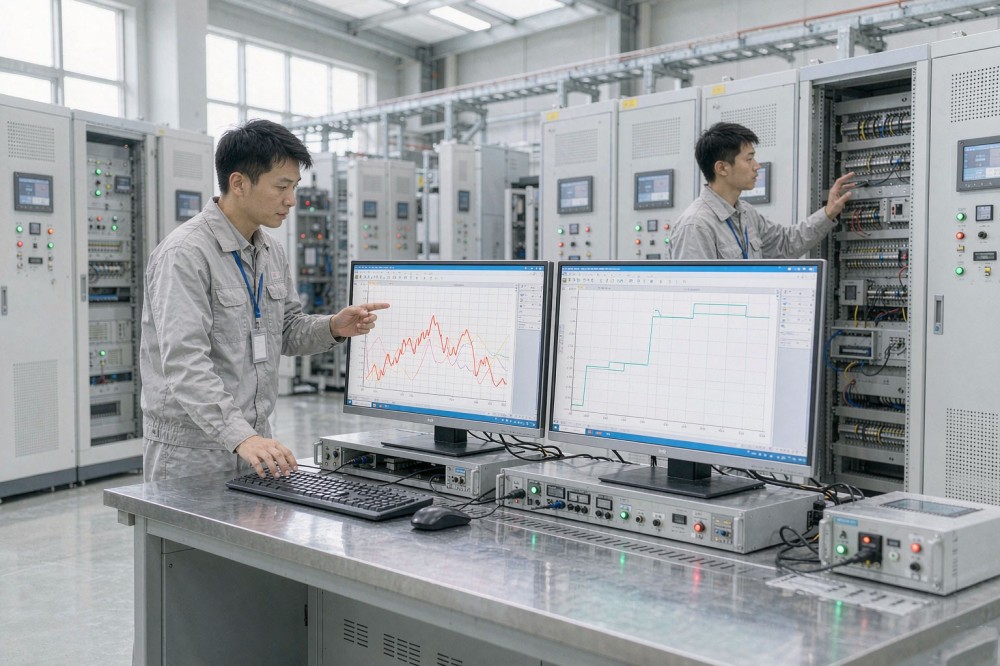

环境电气联合测试控制台
联合测试控制台:温度剖面与充电功率曲线同屏监控,联锁逻辑统一调度两套系统

热管理联动:把“双面直冷”装进测试时序

2026年量产的6C及以上快充电池普遍采用强化热管理设计——以比亚迪第二代刀片电池的双面直冷为代表,冷却能力直接决定快充倍率能否兑现。这意味着联合测试平台还需要第三种能力:把液冷/直冷系统纳入测试回路,在真实冷却条件下执行快充循环。具备液冷接口的环境仓与热管理台架,可以让“电池-冷却系统-充电激励”三者同框,验证冷却流量、蒸发温度与充电倍率之间的匹配关系,为装车匹配提供直接数据。

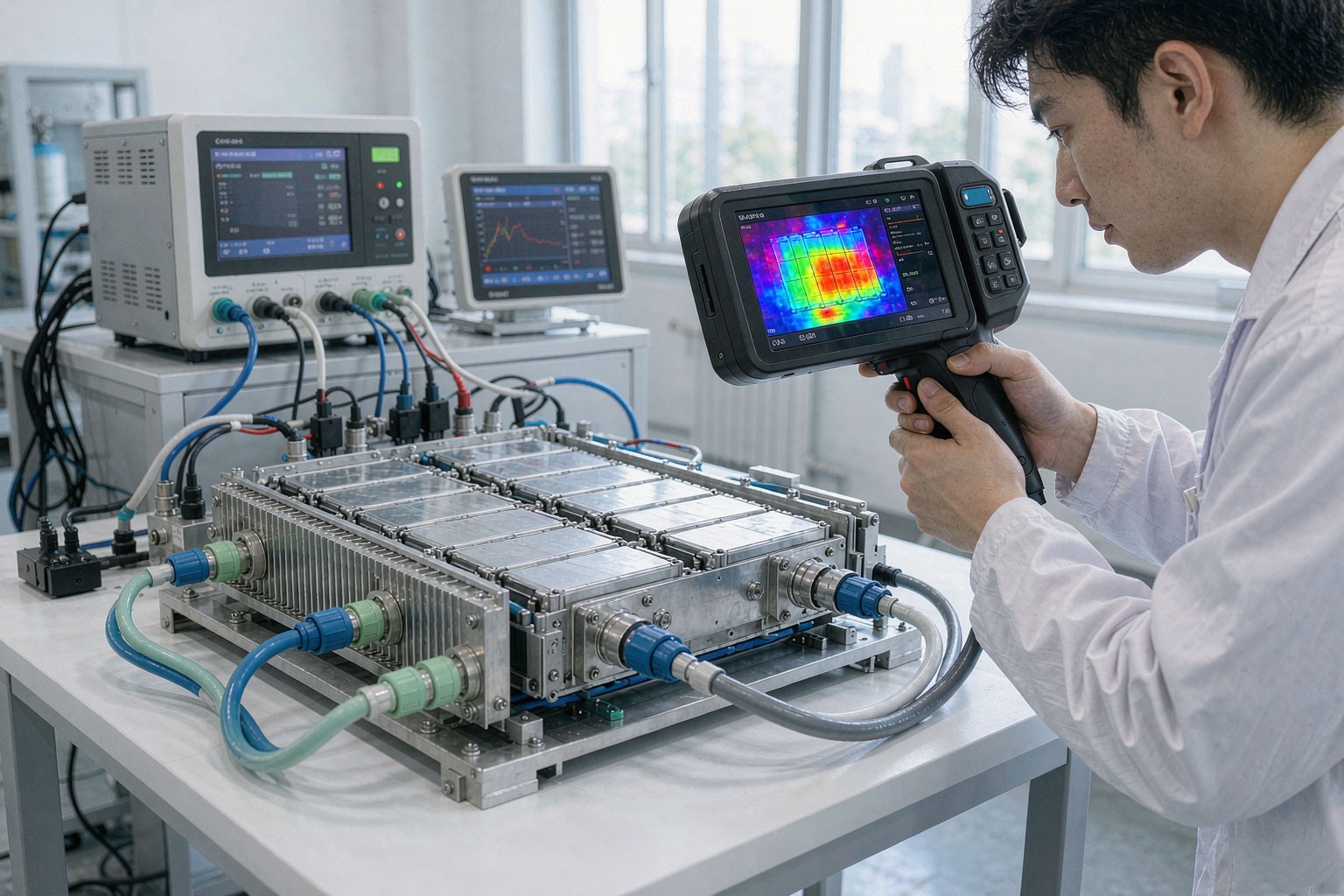

高倍率快充温升热像检测
高倍率快充下的温升检测:热像仪全场扫描定位热点,液冷板回路同步投运,量化“倍率-温升-温差”关系

低温这笔账:内阻涨几成,电压窗口就缩一截

拿一块常见的磷酸铁锂电池包算:108串、单体25℃内阻约0.8mΩ,-10℃按1.8倍记就是1.44mΩ。2C快充200A下,极化压降差=200×(1.44-0.8)mΩ≈0.128V/单体,全包就是13.8V——这13.8V直接从充电电压窗口里扣,单体还没到上限,包端电压先顶到限制值。环境舱里的供电、采集与温度通道必须同步记录这一段,否则"低温充不进"会被误判成BMS故障。

湿度侧同样有账:85%RH的舱温从25℃降到5℃,露点跟着下移,舱壁和接插件凝露会改变漏电流路径。绝缘电阻测试前要有30分钟以上的稳定判据,判稳窗口内电压漂移压到0.5%以内,数据才算有效。

落地要点与选型参照

平台要素关键能力要求对应标准/场景
直流激励源400kW级、宽范围恒功率、序列编程、SCPI/Modbus快充循环后安全测试预处理、SOC边界模拟
环境仓宽温域、液冷/直冷接口、密封穿舱、防爆配置热扩散测试、高温快充、温度循环
测温系统多通道热电偶+热像仪全场扫描温差量化、热点定位、热管理验证
时序与联锁统一调度、越限降流、消防联动全部安全类测试项目

环境×电气联合测试平台四要素与能力要求对照

对电池厂、整车企业与检测机构而言,联合测试平台的建设不必一步到位:先以一台宽范围直流激励源打通“舱内大功率注入”的能力缺口,再逐步补齐热管理回路与自动化联锁,即可在不推翻现有温箱资产的前提下完成平台升级。苏州思齐电子科技有限公司(思齐科技)面向该类需求提供从直流模拟电源、序列编程软件到与温控系统联锁方案的整体配套,支持按被测对象工况点定制输出包络与安全联锁逻辑。当快充倍率与安全标准同步收紧,“环境×电气”联合测试能力,将直接拉开检测体系之间的差距。
