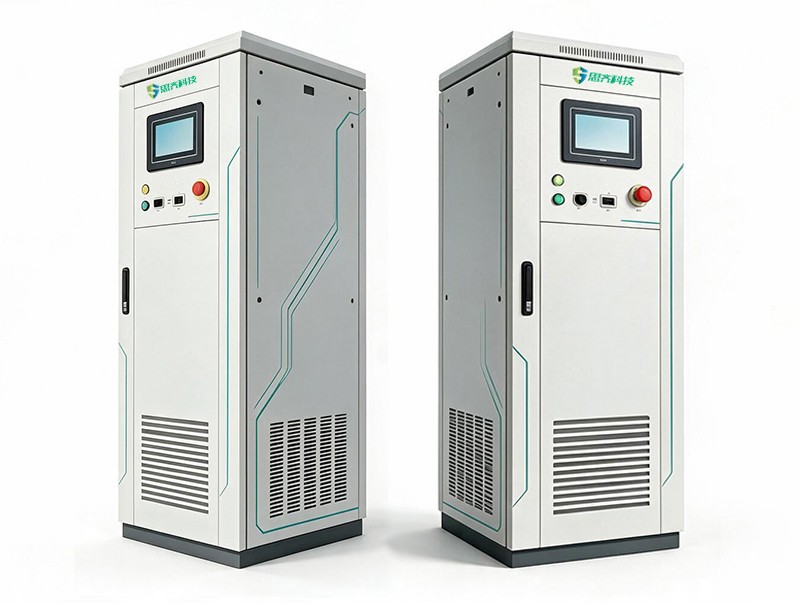

SA1000S系列电网模拟电源集发电侧与用电侧两类测试需求于一体:既能作为电网模拟器,对光伏逆变器、储能变流器、风电变流器等并网设备开展电网适应性、故障穿越测试;也能作为抗冲击电源、无功吸收电源或稳定供电电源,为各类用电设备供电。设备采用可控整流加四象限逆变拓扑,具备能量回馈能力,整机效率≥92%,可模拟电压波动与闪变、频率变化、电压故障穿越、谐波与间谐波失真、三相电压不平衡、弱电网及RLC负载等多种电网工况。
设备最高相电压950V、具备3倍宽量程输出能力,输出电压精度高于0.1%F.S.、频率精度高于0.005Hz;相位0~359°独立可调,支持在线式相位角变换。内置中、日、德等多国光伏逆变器与储能变流器测试标准,支持一键调用,也可编程自定义测试用例。输入、输出端均配置硬件滤波电路,输出为纯净正弦波;功率密度≥105kVA/立方米,最大支持10台并机扩容。标配本地/远程操作模式与多种通信接口,适用于新能源并网测试、低压电器与工控设备电网兼容验证等场景。
响应时间≤1ms,精度高于0.1%F.S.
在线式相位角变换,变化范围0~359°
柔性功率调节更高的电压、电流输出
SA1000S 系列电网模拟电源覆盖 75~1000kVA 共 18 个型号,每档功率提供标准电压(0~450V)与高压(0~900V)两种输出规格,最高相电压可达 950V。以下为系列通用技术指标,具体型号的电压电流与尺寸重量请见选型清单。
| 功率(kVA) | 型号 | 输出电压(L-N) | 输出电流(A) | 尺寸(宽深高·m) | 重量(kg) |
| 75 | SA1075S | 0~450 | 0~160 | 0.6*1.0*1.2 | 160 |
| 150 | SA1150S-L | 0~450 | 0~320 | 0.6*1.0*2.0 | 310 |
| 150 | SA1150S-H | 0~900 | 0~160 | 0.6*1.0*2.0 | 310 |
| 250 | SA1250S | 0~450 | 0~480 | 0.6*1.0*2.0 | 460 |
| 300 | SA1300S-L | 0~450 | 0~640 | 1.2*1.0*2.0 | 620 |
| 300 | SA1300S-H | 0~900 | 0~320 | 1.2*1.0*2.0 | 620 |
| 400 | SA1400S | 0~450 | 0~800 | 1.2*1.0*2.0 | 780 |
| 500 | SA1500S-L | 0~450 | 0~960 | 1.2*1.0*2.0 | 950 |
| 500 | SA1500S-H | 0~900 | 0~480 | 1.2*1.0*2.0 | 950 |
| 550 | SA1550S-L | 0~450 | 0~1120 | 2.4*1.0*2.0 | 1075 |
| 650 | SA1650S-L | 0~450 | 0~1280 | 2.4*1.0*2.0 | 1250 |
| 650 | SA1650S-H | 0~900 | 0~640 | 2.4*1.0*2.0 | 1250 |
| 700 | SA1700S | 0~450 | 0~1440 | 2.4*1.0*2.0 | 1400 |
| 800 | SA1800S-L | 0~450 | 0~1600 | 3.0*1.0*2.0 | 1550 |
| 800 | SA1800S-H | 0~900 | 0~800 | 3.0*1.0*2.0 | 1550 |
| 900 | SA1900S | 0~450 | 0~1760 | 3.0*1.0*2.0 | 1700 |
| 1000 | SA1000S-L | 0~450 | 0~1920 | 3.0*1.0*2.0 | 1850 |
| 1000 | SA1000S-H | 0~900 | 0~960 | 3.0*1.0*2.0 | 1850 |
| 输出连接方式 | 三相四线+地线 |
| 输出电压范围 | 见选型清单,最高相电压 950V,额定电压 312V,具备 3 倍宽量程输出能力 |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.1%rdg+0.1%F.S.(热稳定后连续测试 2 个 10min) |
| 三相电压不平衡度 | ≤1%,在单相满载工况下 ≤2% |
| 电压变化速度 | 0.01V/ms~9999V/ms |
| 电压响应时间 | 1ms |
| 电压失真 | ≤1%@50Hz(线性负载) |
| 负载稳压率 | ≤±0.3V(线性负载) |
| 显示分辨率 | 0.001V |
| 电流范围 | 见选型清单 |
| 精度 | 0.2%rdg+0.2%F.S. |
| 显示分辨率 | 0.01A |
| 调节范围 | 40~70Hz |
| 调节精度 | ±0.005Hz |
| 频率稳定度 | ±0.005Hz |
| 调节步进 | 0.01Hz |
| 谐波注入范围 | 2~50 次@50Hz;2~50 次@60Hz |
| 谐波注入含量 | 单次谐波含量 ≤15%,总含量 ≤15% |
| 谐波注入精度 | ±0.5% |
| 谐波注入类型 | 单次谐波注入、支持 49 种不同组合 |
| 间谐波注入范围 | 1~3000Hz |
| 间谐波注入含量 | 总含量 ≤5% |
| 间谐波注入精度 | ±0.5% |
| 间谐波注入类型 | 单次间谐波注入、支持 5 种不同组合间谐波注入 |
| 相位调节范围 | 0~359°(三相相位独立可调) |
| 相位精度 | ±0.3° |
| 相位设置分辨率 | 0.1° |
| 三相电压不平衡调节方式 | 电压、相位、不平衡因子调节 |
| 三相电压不平衡调节范围 | 1~100% |
| 三相电压不平衡调节步长 | 1% |
| 三相电压不平衡调节精度 | ±0.5% |
| 闪变等级范围 | Pst:1~10 |
| 闪变调节步长 | Pst 范围为 0~2 时步进 0.2;Pst 范围为 2~10 时步进 1 |
| 闪变调节精度 | ±0.2 |
| 故障穿越模式 | 高穿、低穿、连续低电压穿越、连续高低电压穿越 |
| 不平衡穿越 | 支持单相 / 两相 / 三相穿越 |
| 故障穿越可设参数 | 上升时间、保持时间、电压、频率、相位、谐波、间谐波、触发相位角等 |
| 故障穿越动态时间 | <1ms |
| 相关测试功能 | 满足 UL 1741 / IEEE 1547 / IEC 61000-3-15 / IEC 62116 / DIN-VDE0126-1-1 / CGC / GF004TM.1:2012 / VDE 4110、4120 / GB/T 37409 / GB/T 34133 规范 |
| 编程模式 | 阶跃、渐变 |
| 编程步数 | 1~9999 |
| 最小编程时间步长 | 1ms |
| 编程可设参数 | 上升时间、保持时间、电压、频率、相位、谐波、间谐波、触发相位角等 |
| 同步信号 | 提供与主电路隔离的同步低压(+5V)信号输出 |
| 编程记忆 | 支持增加、删除、csv 格式工步导入、导出 |
| 电子负载电压调节范围 | 0~Umax |
| 电子负载电流调节范围 | 0~Imax |
| 电子负载功率因数调节范围 | -1~+1 |
| 电子负载相关测试功能 | 储能变流器离网测试 |
| 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47.5Hz~52.5Hz |
| 输入功率因数 | ≥0.99 |
| 输入电流谐波畸变率 | 额定功率运行时,馈网电流谐波 ≤3%;全功率范围内,产生的谐波有效值不超过额定条件下的绝对值 |
| 通信接口 | RJ45、RS485;支持 ModbusTCP 及 ModbusRTU |
| 保护功能 | 输入过欠频/过欠压、输入过流、IGBT 过流、过温、过压;输出过流、短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
典型定制方向:按被测设备的功率等级选择容量档位,或通过最多 10 台并机扩容至更大功率;按被测设备的交流电压制式选择 0~450V 或 0~900V 输出规格;按测试规范配置故障穿越、谐波注入等模拟功能与通信接口。
整机效率 ≥92% | 电气隔离 内置隔离变压器 | 并机扩容能力 最大 10 台并机 | 能量回馈 具备 | 散热方式 前进风后出风 |
| 特点 | 功能说明 |
| 清洁能源 | 使用可控整流机四象限逆变器的拓扑,具备能量回馈能力,节约能源,可作为模拟电网使用 |
| 容量升级 | 同型号下每台电源的输出特性、功率特性均相同,同时预留并机接口,可方便地使用网线对同型号设备进行多台并机扩容 |
| 高动态 | 电压响应时间 <1ms,可进行 1ms 中断、电压激增、电压暂降等测试 |
| 高功率密度 | 高集成度的模块化设计,功率密度 ≥105kVA/立方米,体积小、重量轻,便于运输和移动 |
| 宽范围输出 | 使用柔性功率调节技术在同功率下获取更高的电压、电流输出,最高相电压 950V,具备 3 倍宽量程输出能力 |
| 高精度 | 使用输出电压直接采样的方式作为闭环输入控制,输出电压精度高于 0.1%F.S.,输出频率精度高于 0.005Hz |
| 相角编辑 | 可设置设备的启动和停止相位角,同时支持在线式相位角变换,相位角变化范围 0~359° |
| 标准化测试 | 内置中、日、德等多国光伏逆变器 / 储能变流器测试标准,支持一键调用测试,同时可通过编程方式自定义测试用例 |
| 强大的试验能力 | 内置电压波动与闪变模拟、频率变化模拟、电压故障穿越模拟、谐波 / 间谐波失真模拟、三相电压不平衡模拟、弱电网模拟、RLC 负载模拟等模拟功能 |
| 低失真度 | 输入、输出端均配置硬件滤波电路,工作时输入侧滤波电路减小设备运行对电网造成的影响,输出侧滤波电路将输出电压滤波为纯净的正弦波,全功率范围内输出电压失真度 ≤1% |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出 |
| 友好的人机界面 | 产品使用大屏幕液晶屏进行操作及数据监控,可在液晶屏中查看产品运行过程中的电压、电流、功率等电气参数,可通过液晶屏对产品进行启停操作、编程操作 |
| 本地/远程控制 | 可通过软件设定本地、远程两种操作模式,远程模式下可完成产品本地模式下的所有操作,具备 RS485、RJ45 等多种通信接口、ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发 |
01 光伏逆变器 作为电网模拟器连接被测产品交流端,完成电网适应性、故障穿越等并网测试,能量回馈电网 | 02 储能变流器 作为电网模拟器连接被测产品交流端完成并网测试,能量回馈电网或对电池进行充电 | 03 风电变流器 作为电网模拟器连接被测产品交流端完成电网适应性、故障穿越测试,能量回馈电网 | 04 交直流充电桩 作为电网模拟器连接被测产品交流端完成电网适应性、故障穿越测试,针对 V2G 可开展并网测试 |
| 发电侧测试 电网适应性 · 故障穿越 · 能量回馈 |
SA1000S 系列作为电网模拟器连接被测产品的交流端,为光伏逆变器、储能变流器、风电变流器与交直流充电桩提供可编程的模拟电网环境,电压、频率、相位、谐波等参数均可按试验要求设定,测试完成后能量回馈电网。整机效率 ≥92%,最高相电压 950V,电压响应时间 1ms,可支撑 1ms 中断、电压激增、电压暂降等并网类严苛测试。
01 电机类冲击性负载 / 非线性负载 作为抗冲击电源连接被测产品交流端为其供电,设定 RLC 模拟功能后还可作为馈能负载吸收发电机能量 | 02 电感、电容类感/容性负载 作为无功吸收电源连接被测产品交流端为其供电,能量被负载消耗 | 03 精密电子产品 作为供电电源连接被测产品交流端,为产品提供稳定的交流供电 | 04 其他耗能类负载 作为供电电源连接被测产品交流端,为产品提供稳定的交流供电 |
| 用电侧测试 抗冲击 · 无功吸收 · 稳定供电 |
面向用电侧场景,SA1000S 系列可切换为抗冲击电源、无功吸收电源或稳定供电电源,为电机类冲击性负载、非线性负载、感容性负载、精密电子产品及其他耗能类负载可靠供电。输出采用三相四线+地线方式,内置隔离变压器实现电气隔离,全功率范围内输出电压失真度 ≤1%。
| 发电侧测试 | 光伏逆变器、储能变流器、风电变流器、交直流充电桩的电网适应性与故障穿越测试,能量回馈电网 |
| 用电侧测试 | 电机类冲击性负载与非线性负载抗冲击供电、感容性负载无功吸收供电、精密电子产品与其他耗能类负载稳定供电 |
| RLC 模拟 | 设置 RLC 模拟功能后可作为馈能负载使用,满足离网测试与发电机能量吸收等扩展场景 |
| 并机扩容 | 同型号设备输出特性与功率特性相同,预留并机接口,最大支持 10 台并机扩容为大功率测试平台 |
| 标准化测试 | 内置中、日、德等多国光伏逆变器 / 储能变流器测试标准,支持一键调用测试,也可编程自定义测试用例 |
SA1000S 系列电网模拟电源以连接被测产品交流端的方式覆盖发电侧与用电侧测试:面向光伏逆变器、储能变流器、风电变流器可完成电网适应性、故障穿越等并网测试并实现能量回馈电网;面向交直流充电桩可完成电网适应性与故障穿越测试,支持 V2G 并网测试;面向电机类冲击性负载、非线性负载及感 / 容性负载可作抗冲击电源与无功吸收电源供电;面向精密电子产品与其他耗能类负载则提供稳定交流供电。配合 RLC 模拟功能可作为馈能负载,满足离网测试与发电机能量吸收等扩展场景。
SA1000S系列电网模拟电源是一款连接被测产品交流端、可模拟电网各种工况的大功率交流电源,具备 能量回馈、高动态、高精度、宽范围输出 的特点。既能作为电网模拟器对光伏逆变器、储能变流器、风电变流器等并网设备开展电网适应性、故障穿越等测试,也能作为抗冲击电源、无功吸收电源或稳定供电电源为各类用电设备供电,一台设备覆盖发电侧与用电侧两类测试需求。
SA1000S 系列电网模拟电源采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向并网测试与供电两类现场,操作人员以试验工程师与产线技术人员为主,界面强调运行参数监测与测试用例编程两条主线。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、电流、频率、功率等电气参数,以及设备当前所处的运行象限,试验人员可直观确认模拟电网的工作状态。 |
| 参数设置区 | 可设置输出电压、频率、相位、谐波、间谐波、闪变、三相不平衡等模拟参数,支持权限管理,防止非授权人员误操作。 |
| 编程区 | 支持阶跃、渐变两种编程模式,编程步数 1~9999 步,最小编程时间步长 1ms,可设上升时间、保持时间、触发相位角等参数,测试用例可保存、导入导出。 |
| 故障穿越控制区 | 内置高穿、低穿、连续低电压穿越、连续高低电压穿越四种穿越模式,支持单相 / 两相 / 三相不平衡穿越,动态时间 <1ms。 |
| 报警与保护记录区 | 过压、过流、过温、过载、短路等保护动作与故障信息实时显示,历史记录可查询,便于快速定位并处理问题。 |
