【技术解析】车载电子装置供电验证的完整试验逻辑：标准要求、失效机理、试验电源能力要求与序列化实现

---

在轨道交通装备的型式试验清单里，GB/T 25119-2021《轨道交通 机车车辆电子装置》是出现频率最高的标准之一。这份2021年12月31日发布、2022年7月1日实施、对标国际标准EN 50155的核心标准，把车载电子装置的试验划分为五大类共23项，其中电源适应性试验是“一票否决”型的高频失分项——第三方检测机构的工程实践显示，相当比例的送检样机在供电波动与中断工况下暴露出复位、误码甚至死机问题。本文拆解电源适应性试验的技术内核，以及试验电源侧的对应能力要求。

一、标准怎么考：供电试验的完整剖面

GB/T 25119-2021对直流供电装置的考核可以概括为“一个范围、三类瞬变”。以标称电压DC 24V的装置为例：“一个范围”要求装置在0.7~1.25倍标称电压（16.8V至30V）区间内持续正常工作，下限对应蓄电池深度放电，上限对应充电瞬态；“三类瞬变”则包括电压中断（装置需在规定的10ms、100ms、1s级中断下不发生失效或数据丢失）、电源转换（蓄电池与稳定电源交替供电时的无缝切换）以及瞬态过电压（承受规定波形的过压冲击）。此外，绝缘电阻与耐压试验要求以DC 500V兆欧表测量并记录，EMC试验则按GB/T 24338系列考核传导与辐射抗扰度。

把条款翻译成试验台的视角，会发现一个清晰的结论：供电适应性试验的全部激励，都由一台可编程直流电源产生。范围试验需要电源在16.8V~30V间精确驻留；中断试验需要电源按毫秒到秒级时序切断并恢复输出；转换试验需要两路供电按程序协调。电源能力不够，标准的每一条都无法如实复现。

二、失效从哪里来：三类典型机理

机理一：DC/DC模块反馈环路响应滞后

车载装置普遍经板级DC/DC变换供电。当输入电压在100ms级中断后快速恢复时，若DC/DC反馈环路响应滞后，输出可能过冲或欠冲，触发后级看门狗复位——这类故障在实验室可复现，却很难在日常巡检中暴露，是检测机构通报最多的失效模式之一。

机理二：欠压边界下的性能悄悄劣化

在16.8V欠压边界附近，继电器吸合电压裕量不足、传感器基准漂移、通信电平余量下降等问题并不表现为“死机”，而是性能指标的缓慢越限。没有逐点的边界电压扫描，这类隐患完全无法定位。

机理三：过压瞬态的器件应力累积

30V过压点及更高能量的瞬态过压，会对输入级器件造成反复应力。单次试验可能不损坏器件，但多次循环下的隐性损伤会缩短装车寿命——这正是标准要求按波形与次数进行考核、而非“加一次没坏”就放行的原因。

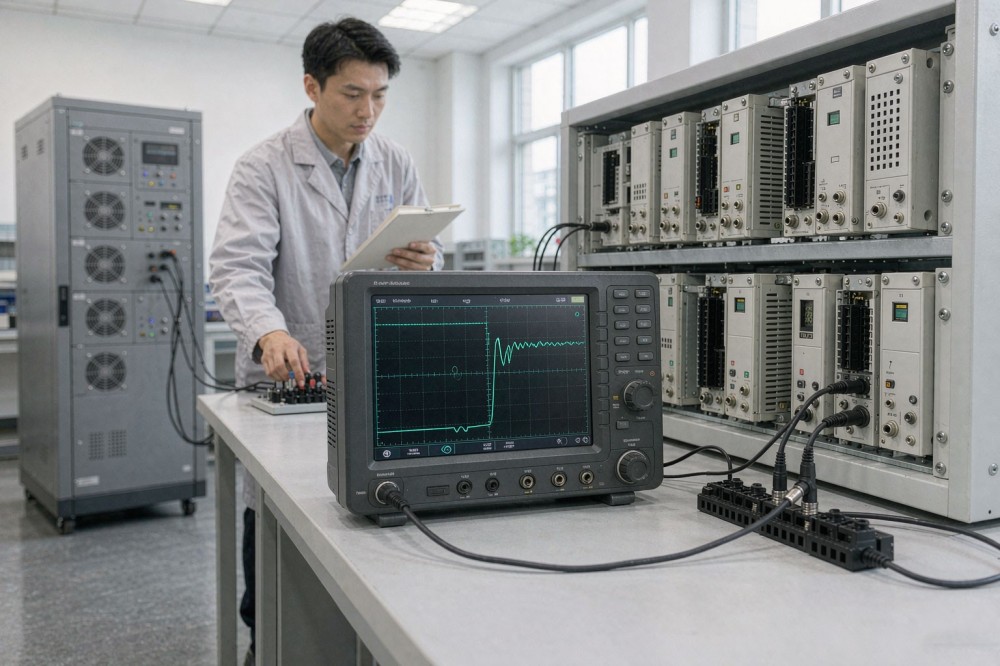

▲ 中断试验波形捕捉：示波器同步监测输入电压跌落与装置响应，判定中断期间是否复位、恢复后是否正常

三、试验电源的能力要求：四个“可”

对应上述考核与失效机理，承担GB/T 25119供电试验的直流模拟电源应具备四个“可”：电压可覆盖——输出上限不低于30V，完整覆盖24V装置1.25倍过压点，且下限深入欠压区；时序可编程——中断时长、电压步进、保持时间全部由程序控制，杜绝人工插拔；剖面可复现——试验序列固化为脚本，设计变更前后的数据严格可比；数据可归档——通过SCPI/Modbus等标准协议接入上位机，每个工况点的电压、电流与判定结果自动记录。

以苏州思齐电子科技有限公司的SD-B30V-300A直流模拟电源为例，0-30V连续可调的输出范围与24V装置的试验剖面严丝合缝：16.8V下限、24V标称、30V上限构成完整的“欠压-标称-过压”三段，多步时序编程可把中断与恢复时序精确写入脚本，300A的电流能力还顺带解决了同批多装置集中供电老化的问题——一台设备同时覆盖型式试验与批产老化两种角色。

试验项目	DC 24V装置典型工况点	电源侧动作与判定要点
欠压持续运行	16.8V（0.7倍）长时间驻留	CV模式锁定16.8V，监测装置功能与通信是否正常
标称运行	24V基准点	基准性能基线，供边界工况横向对比
过压持续运行	30V（1.25倍）长时间驻留	CV模式锁定30V，观察温升、电流与器件应力
电压中断	由24V降至0V并按设定时长恢复	时序程序控制断电与恢复，判定无复位、无数据丢失
电源转换	蓄电池与稳定电源交替	序列协调两路输出切换时序，监测装置连续性

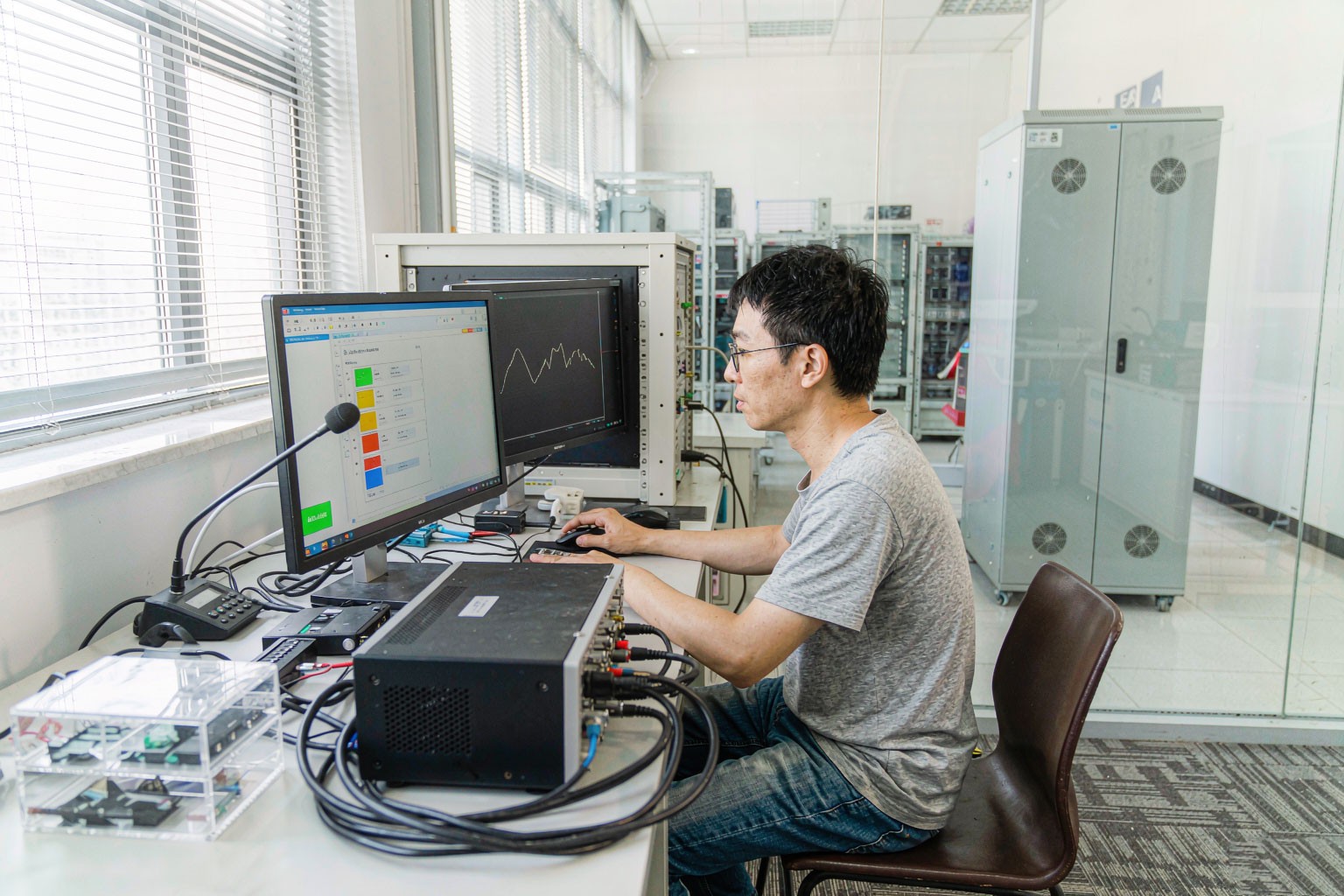

▲ 序列编程上位机：欠压-标称-过压-中断-恢复剖面固化为脚本，任何班次执行结果完全一致

四、为什么现在必须把供电验证做扎实

行业背景让这项试验的权重持续上升。据中国城市轨道交通协会统计，截至2025年12月31日，中国内地25个城市累计开通全自动运行城轨线路69条、1976.41公里，其中按GOA4最高自动化等级运行的线路达1827.82公里、占比92.48%；2025年当年新开通的全自动运行线路占全年新增里程的54.02%。列车越来越“无人化”，意味着车载电子装置的任何一次供电边界失效都无处遁形——司机改不回手动，装置就必须在实验室里经受住全部边界。

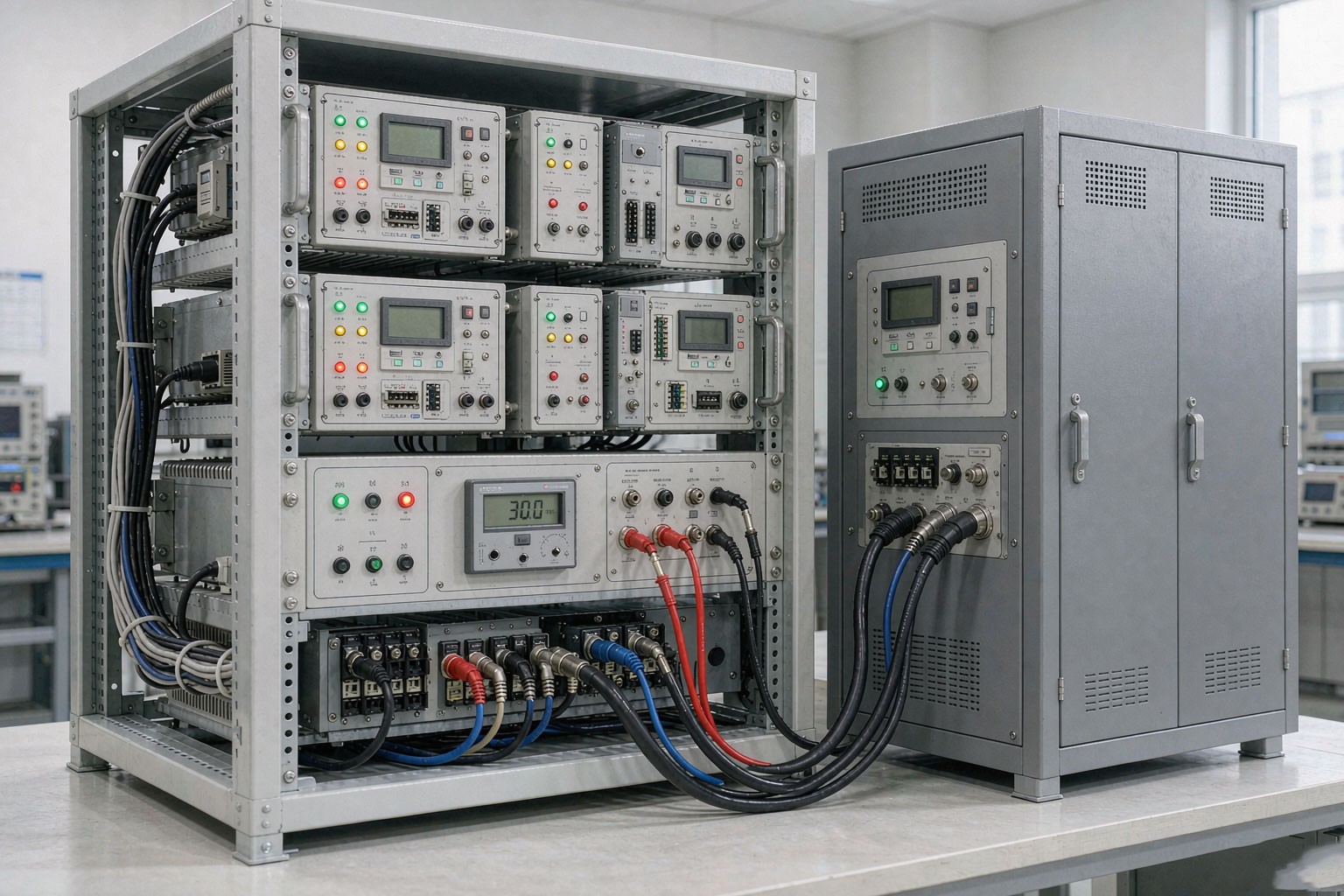

▲ 车载装置供电边界试验：机架上多台装置同步施加30V过压工况，面板表与指示灯逐台判定

苏州思齐电子科技有限公司（思齐电子）面向轨道交通电子装置验证需求，提供覆盖电源适应性试验、带电老化与上电时序验证的直流测试解决方案，CV/CC双模式、序列编程与SCPI/Modbus通信为全系标配，支持按装置电压制式（24V/48V/110V）定制电压剖面模板。

电源适应性试验的价值，不在于“通过”本身，而在于把装置在电压边界下的真实行为全部暴露在装车之前。选对试验电源，把标准条款变成一键执行的试验剖面，是每一家车载电子装置研制单位都应该尽快补上的一课。
