汽车电子零部件多电压测试供电难题如何破解？7.5KW机架式可编程直流电源应用案例
华东某汽车电子一级供应商的实验室里，同时排着三类测试任务：车身控制模块需要9~16V的宽范围供电模拟整车电压波动，传感器总成需要24V稳压激励，而执行器类部件在冷启动测试时瞬时电流要冲到60A以上。过去实验室用三台不同规格的固定电源分别应付，任务一多就要挪设备、换接线，光是"换电源、调参数、重新校线"每轮就要耗掉近半个小时，赶上排产高峰，测试排队更是家常便饭。
问题的本质，是汽车电子测试的供电需求"宽、变、杂"：电压跨度从个位数伏特到几百伏特不等，电流从毫安级静态电流到数十安培的冲击电流并存，而且多数测试要求电压随工况动态变化。要用一台设备覆盖这些需求，电源必须同时具备宽范围可调、高精度、大电流裕量和可编程能力。针对这类多品类、多工况的测试供电需求，苏州思齐电子科技有限公司的SD1007系列7.5KW机架式可编程直流电源给出了针对性方案——单机覆盖0~100V/0~75A宽输出范围，恒压恒流自动切换，配合工步编程实现工况自动流转，一台设备替代了过去三台固定电源。

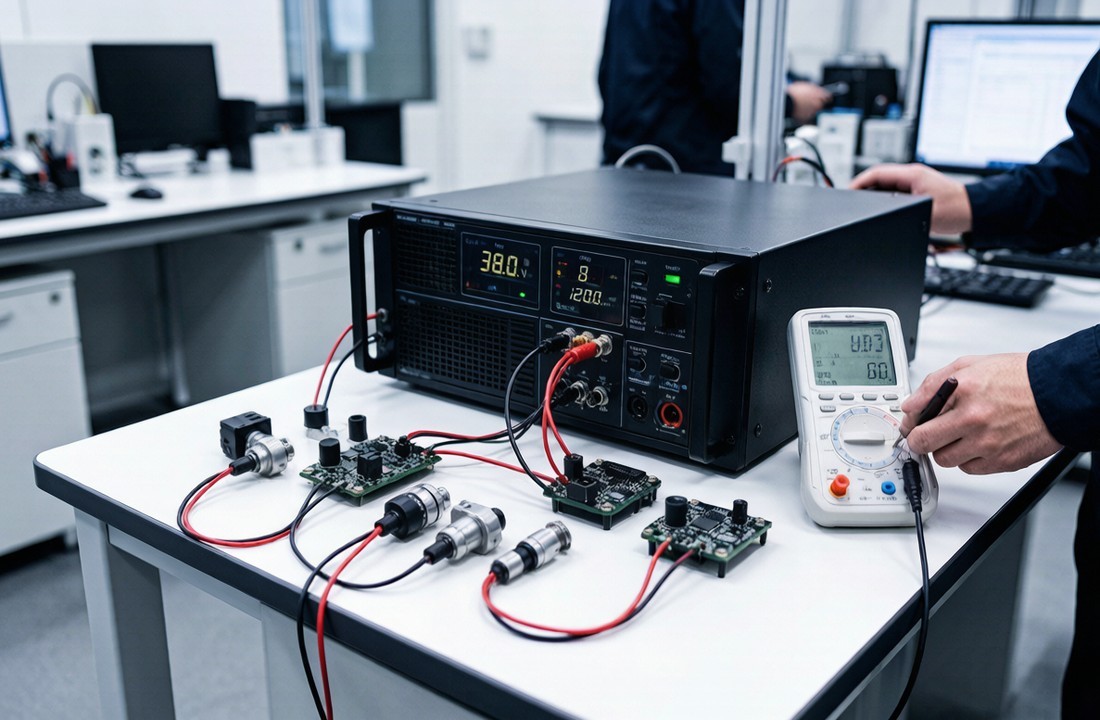

▲ 汽车电子零部件供电测试现场：电源、被测件与测量仪表构成完整测试回路
一、现场痛点：三台固定电源撑不起一条测试流程
项目启动前，该实验室的供电方案存在三个突出问题。其一，电压覆盖不全。固定电源输出档位单一，9V低压工况与24V工况必须换设备，测试记录里还容易出现"不同设备基准不一致"的数据偏差，对比试验的说服力打折扣。其二，冲击电流撑不住。执行器冷启动瞬间电流可达稳态的3倍以上，普通电源一旦限流保护动作就锁死输出，测试被迫中断复位，一个下午下来要复位十几次。
其三，人工干预太多。整车电压波动模拟（如13.5V→12.2V→14.4V循环）全靠手工旋钮调节，节奏和时长因人而异，同一份试验大纲不同测试员做出的数据分散度明显，可靠性验证的可信度受到质疑。这三个问题叠加，实验室的实际测试效率只有理论产能的一半左右。
二、方案设计：一台SD1007-100-75覆盖全部工况
经过负载盘点，该实验室三类任务的电压上限为30V，电流峰值约68A。方案选定了SD1007系列中输出规格为0~100V/0~75A的SD1007-100-75型号——7.5KW额定功率在75A电流档留有余量，覆盖68A冲击后仍有裕量；若未来扩展高压试验，同系列还有0~200V/37.5A、0~300V/25A、0~600V/12.5A等档位可选，同框架同操作习惯，扩容不用重新培训。设备仅430×520×88mm、16kg，普通测试台面即可摆放，也可推入标准机柜。

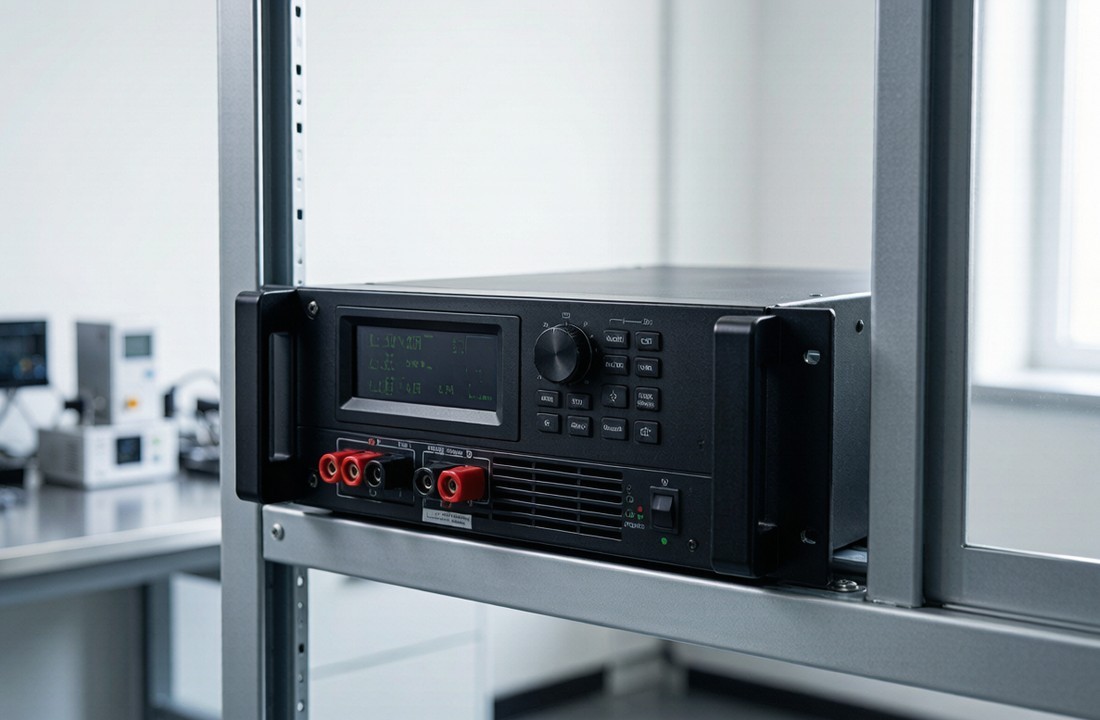

▲ SD1007系列整机：LCD液晶屏+飞梭旋钮面板编程，前面板直接引出输出端子
方案的核心思路是"以编程替代人工、以自动切换替代档位拼接"。针对三类典型工况，测试组与厂家技术支持一起把电压、电流、时长写成了固定的工步序列：
| 测试工况 | 工步序列设置 | 考察点 |
|---|---|---|
| 整车电压波动模拟 | 13.5V保持10min→12.2V保持5min→14.4V保持5min，循环20次 | 宽电压下模块工作稳定性 |
| 执行器冷启动冲击 | CV模式13.5V、限流OCP设为75A，允许瞬时冲击通过 | 启动特性曲线完整性 |
| 传感器静态电流 | CC/CV边界自动切换，电流分辨率0.01A读取静态值 | 小电流测量重复性 |
三、实施细节：把"参数精度"变成"数据可信度"
安装调试阶段，有三个细节直接决定了测试数据的质量。第一，精度与分辨率的双重保障。SD1007系列输出电压精度≤±0.1%F.S.，配合0.001V/0.01A的显示分辨率，12.2V设定点的实际偏差控制在±0.1V以内，过去"两台电源测同一件产品读数对不上"的现象消失了——因为所有工况都出自同一台设备的同一基准。第二，稳态漂移受控。时漂指标为≤0.1%F.S./8小时，温漂电压≤50ppm/℃，意味着持续一整天的电压波动模拟中，设定基准不会悄悄"跑掉"，长时间可靠性试验的数据有了计量学依据。
第三，保护逻辑按测试需求定制。OVP过压保护值设为18V（防止误操作损伤被测件），OCP过流保护按75A设定以放行启动冲击，OPP过功率与OTP过温保护兜底；设备内置隔离变压器，输出端与电网侧隔离，避免了示波器测量时的接地环路干扰。值得一提的是过压保护后的"自锁+重启解锁"设计：故障排查期间不会误上电，复位时无需进菜单改参数，现场误操作风险大幅降低。RS485接口接入车间MES后，每台被测件的供电曲线自动归档，实现了供电数据可追溯。
四、应用成效：效率、数据、场地三笔账
设备投入使用三个月后，该实验室算了三笔账。效率账：原来每轮"换电源换接线"的30分钟归零，工步序列一键调用，整车电压波动模拟从手工值守8小时变为程序自动执行，测试排产能力提升约60%。数据账：同一被测件重复测试的电压基准一致性达到±0.1V以内，冲击工况不再中断，报告评审时"数据分散"的质疑不再出现。场地账：三台旧固定电源退居二线，台面腾出近一半，430×520×88mm的机身让剩余空间还能再放一套测量仪器。整机效率≥92%，比老式线性电源发热明显更低，实验室空调负荷也随之下降。
▲ 机柜化集成：机架式结构便于多台并列，为后续扩容预留安装空间
五、客户评价
该实验室主管的评价："这台可编程直流电源最让我们省心的是工步编程，把试验大纲直接变成序列，谁来做结果都一样。OVP自锁的设计也很贴心，出错不会烧样品。选型时厂家按我们的负载清单直接给了SD1007-100-75这个型号和工步模板，基本没走弯路。"
测试工程师的补充："以前最烦做对比试验，两台电源基准不一致，数据总打架。现在一台设备打天下，9V到24V随便切，精度还都在±0.1%F.S.以内，写报告底气足多了。"
六、结语
汽车电子零部件测试的供电方案，考验的不是单一参数的高度，而是"宽范围、高精度、可编程"的综合平衡。SD1007系列7.5KW机架式可编程直流电源以0~600V宽档位覆盖、±0.1%F.S.精度、0.001V/0.01A分辨率与工步编程能力，把过去靠人工和经验维持的测试流程，变成了可复制、可追溯的标准作业。苏州思齐电子科技有限公司提供从负载盘点、型号匹配到工步模板定制的免费选型支持，SD1007系列支持非标参数定制与并机扩展，欢迎有测试供电升级需求的工程师沟通选型方案。
