SQ-GS系列75~700kVA电网模拟电源:LVRT到反孤岛全覆盖

发布时间:2026-08-17

光伏并网检测要跑LVRT、HVRT、频率扰动、谐波注入、反孤岛一整套工况,靠电网电和调压器测不了也测不准。SQ-GS系列75~700kVA四象限电网模拟电源1ms级响应、内置多国标准工况库,一台设备把并网测试全流程跑完。

并网检测的三重焦虑

光伏装机连年往上翻,"双碳"目标把并网认证的门槛一路抬高。截至2025年底,中国光伏累计装机已突破700GW,大量光伏电站接入电网后,电网稳定性面临前所未有的考验。电网公司对光伏逆变器提出了愈发严苛的并网认证要求,涵盖低电压穿越(LVRT)、高电压穿越(HVRT)、频率扰动响应、谐波抑制、反孤岛保护等多个维度。

传统的直接并网测试方式存在致命缺陷:实际电网无法主动制造标准要求的电压跌落、频率阶跃等扰动工况,测试不可重复、不可溯源。电网模拟电源作为可编程的"虚拟电网",能够精确复现各种电网异常场景,已是光伏逆变器并网认证绕不开的一环。在75-700KVA功率段,电网模拟电源既能覆盖分布式小型逆变器(75-100KVA),也能满足集中式大功率逆变器(500-700KVA)的全功率测试需求。

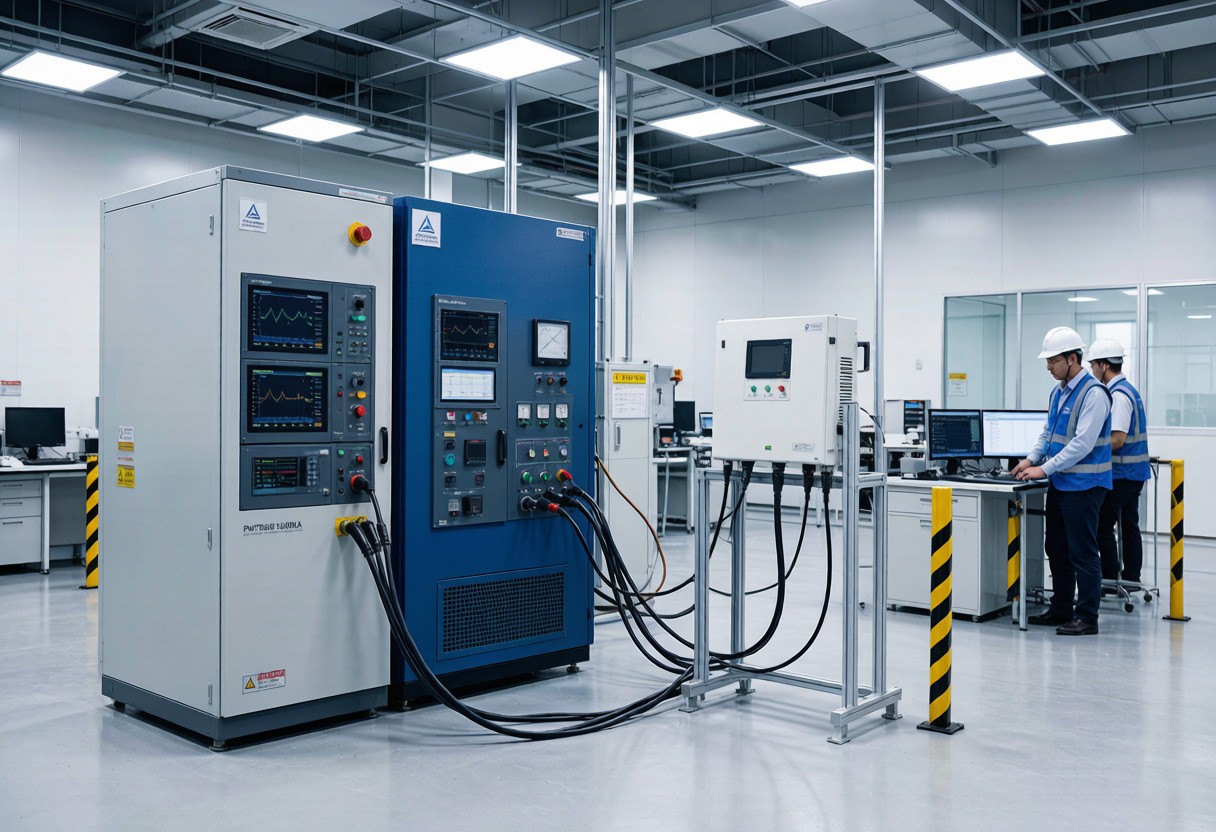

图1:光伏逆变器并网认证测试现场,电网模拟电源为被测设备提供可编程电网环境
图1:光伏逆变器并网认证测试现场,电网模拟电源为被测设备提供可编程电网环境

苏州思齐电子科技有限公司深耕电力电子测试领域多年,自主研发的SQ-GS系列电网模拟电源覆盖75KVA至700KVA全功率段,采用四象限功率拓扑架构,支持双向能量回馈,电压精度优于0.1%FS,响应时间小于1ms,已服务于国内多家权威检测机构与光伏整机厂商。

底子先看两处:拓扑与指标

四象限拓扑是怎么工作的

75-700KVA电网模拟电源的核心架构采用"PWM整流+直流母线+逆变输出+LC滤波+隔离变压器"的级联拓扑。前端PWM整流器实现单位功率因数整流,将电网交流电转换为稳定的直流母线电压,同时支持能量双向流动,当被测逆变器向电网模拟电源回馈电能时,PWM整流器工作在逆变状态,将电能回馈至电网,避免能耗电阻发热造成的能量浪费。后端逆变器通过SPWM调制生成可编程交流输出,经LC滤波器滤除高频开关谐波后,通过隔离变压器输出至被测设备。

AC输入
AC→DC
DC Link
DC→AC
滤波
AC输出

输入

电网

→

PWM

整流器

(四象限)

→

DC

母线

→

逆变

输出级

(SPWM)

→

LC

滤波

→

隔离

变压器

→ 被测设备

能量回馈通路(四象限运行)—— PWM整流器 ↔ 逆变输出级 双向能量流动

图2:75-700KVA电网模拟电源系统拓扑架构图

动态、精度、带宽三张底牌

技术参数 指标要求 工程意义
输出功率 75-700KVA(连续) 覆盖主流光伏逆变器全功率段
电压范围 0-700V AC(相电压) 满足380V/690V并网等级
频率范围 30-70Hz(可编程) 覆盖50/60Hz电网频率扰动测试
电压精度 ≤±0.1% FS 确保测试结果可溯源
谐波注入 2-50次,THD可编程 满足GB/T 17626.7谐波测试要求
响应时间 ≤1ms(电压阶跃) 精确模拟电网暂态故障
能量回馈 四象限运行,≥95%回馈效率 大功率测试节能降耗

在设备选型阶段,测试工程师常面临"功率够不够、精度准不准、响应快不快"的三重焦虑。思齐的SQ-GS系列电网模拟电源在出厂前均经过100%满载老化测试,电压阶跃响应时间实测优于0.8ms,并支持自定义故障波形导入功能——工程师只需将现场录波文件导入系统,即可精确复现真实电网故障场景,大幅缩短测试方案的编制周期。

LVRT:跌落深度与持续时间的组合拳

标准怎么要求

根据GB/T 19964-2014《光伏发电站接入电力系统技术规定》,光伏逆变器在电网发生电压跌落时须满足以下穿越曲线要求:当并网点电压跌落至0时,逆变器应能不脱网连续运行不低于150ms;当电压跌落至20%标称电压时,不脱网运行时间不低于625ms;当电压跌落至80%标称电压时,不脱网运行时间不低于2.05s。同时,逆变器在电压恢复后需提供动态无功支撑,无功电流注入量应满足标准规定的计算公式。

GB/T 19964-2014 光伏逆变器低电压穿越曲线
电压(pu) 110% 必须穿越区(电压恢复后保持并网运行)
90% ← 电压恢复至90%后保持运行(t₃=2050ms)
20% 0-150ms 150-625ms (20%) 625-2050ms (20%→90%) ≥2050ms → 正常运行
0% 允许脱网区 — 0%电压持续150ms以内逆变器不得脱网

0 150ms 625ms 2050ms t (ms) →

图3:GB/T 19964-2014光伏逆变器低电压穿越曲线要求

五步测试序列

LVRT测试的核心难点在于电压跌落的精确控制与跌落过程的可编程性。传统阻抗分压法虽结构简单,但跌落深度受被测设备阻抗影响,难以精确控制;电网模拟电源采用直接电压控制方式,可精确设定跌落深度、跌落持续时间、恢复斜率等参数,完全消除被测设备阻抗的干扰。

实际测试流程如下:

测试准备:将被测光伏逆变器直流侧接入光伏模拟器(或直流电源),交流侧接入电网模拟电源输出端,按照标准要求配置功率分析仪、示波器等测量设备。

稳态运行:电网模拟电源输出额定电压(380V/50Hz),逆变器在额定功率下稳定并网运行,记录稳态电压、电流、有功功率、无功功率等基线数据。

电压跌落注入:通过电网模拟电源控制界面设置跌落参数(跌落深度0%/20%/40%/80%,持续时间按标准曲线),触发电压跌落,逆变器应保持并网运行。

动态无功支撑验证:在电压跌落期间,实时采集逆变器输出无功电流,验证是否满足标准要求的动态无功支撑计算公式:Iq ≥ K × (0.9 - Upu) × IN(其中K为比例系数,Upu为标幺电压)。

电压恢复与稳态验证:电压恢复至额定值后,逆变器应恢复正常有功输出,且不出现功率振荡或跳闸。

测试准备

接线+仪器配置

→

稳态运行

额定功率并网

→

电压跌落

注入故障工况

→

无功支撑

动态响应验证

Iq≥K(0.9-Upu)IN

→

恢复验证

功率恢复评估

LVRT 测试流程

每个跌落深度重复3次,间隔≥5min,记录全部波形数据

图4:LVRT测试标准流程

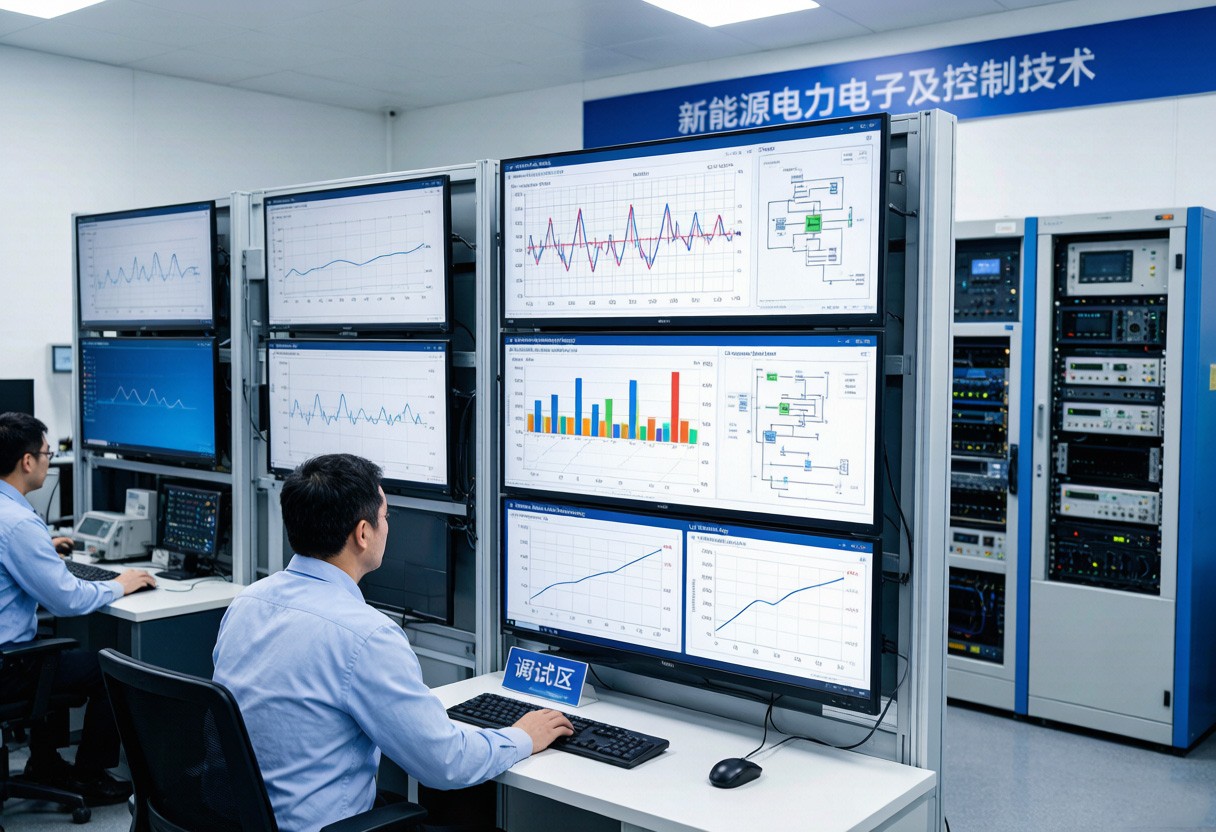

图5:测试控制室实时监控LVRT电压跌落波形与逆变器动态响应
图5:测试控制室实时监控LVRT电压跌落波形与逆变器动态响应

在LVRT测试中,电压跌落起始相位的一致性直接影响测试结果的可比性。思齐的SQ-GS系列电网模拟电源支持相位同步触发功能,跌落起始角度可精确设定至±1°以内,确保不同次测试之间跌落工况的高度一致性。此外,系统内置GB/T 19964、VDE-AR-N 4110、IEEE 1547等多套标准测试模板,工程师可一键调用,免去繁琐的参数配置过程。编制LVRT测试序列前,建议先对照《低电压穿越(LVRT)测试的十大常见误区》逐项自检,减少认证评审阶段的返工。

HVRT与频率扰动

高电压穿越怎么做

随着电网中电力电子设备占比提升,配电网末端可能出现持续性的电压升高现象。部分省级电网公司已要求光伏逆变器具备高电压穿越能力:当并网点电压升高至110%-130%标称电压时,逆变器需保持并网运行并吸收无功功率以抑制电压进一步升高。

HVRT测试方案与LVRT类似,区别在于电网模拟电源需输出高于额定值的电压。测试时,电网模拟电源在逆变器稳态运行时将输出电压阶跃至目标值(如120%Un),持续设定时间后恢复额定电压。需特别关注的是,大功率电网模拟电源在输出高电压时的热容量设计——700KVA设备在130%过压工况下持续运行数秒,对逆变桥IGBT的结温提出了严苛要求。

频率扰动怎么做

GB/T 19964-2014规定,当电网频率偏离50Hz时,光伏逆变器需根据频率偏差调整有功输出:频率在49.5-50.2Hz范围内正常运行的逆变器不限制有功输出;频率高于50.2Hz时,有功输出应按照每升高0.1Hz降额10%的速率降低;频率低于49.5Hz时,有功输出可不变或按一定速率降低。

频率范围(Hz) 逆变器响应要求 测试方法
48.0-49.5 可降低有功输出 频率斜坡下降至48Hz,持续10s
49.5-50.2 正常运行,不限制有功 稳态验证,基准工况
50.2-50.5 有功降额(每0.1Hz降10%) 频率阶跃至50.5Hz,验证降额曲线
>50.5 或 <47.5 允许脱网 频率阶跃至超限值,验证保护动作

电网模拟电源的频率编程精度直接决定了频率扰动测试的有效性。在实际工程中,部分低成本设备在频率阶跃过程中伴随电压波动,导致测试结果无法区分频率响应与电压响应的耦合效应。高精度电网模拟电源应保证频率变化过程中电压幅值波动小于0.5%。

谐波注入:把脏电网注给被测件

光伏逆变器自身是谐波源,但其并网电流谐波含量必须满足标准限值。同时,逆变器还需具备在含谐波电网环境下的稳定运行能力。电网模拟电源的谐波注入功能可同时服务于这两个测试目的。

谐波注入测试方案包括:

背景谐波注入:电网模拟电源在基波电压上叠加2-25次谐波(各次谐波含量可独立设定),模拟实际电网的背景谐波环境,验证逆变器在谐波电网下的运行稳定性与自身谐波发射水平。

间谐波注入:注入非整数次谐波(如基波频率的1.5倍、2.5倍),验证逆变器对间谐波的敏感度,这对于含有大量非线性负载的工业电网环境尤为重要。

谐波谐振测试:在特定谐波频率下扫描,寻找逆变器输出阻抗与电网阻抗的谐振点,评估系统谐振风险。

电能质量测试的难点在于"测得准"与"注得准"的双重保证。思齐的SQ-GS系列电网模拟电源采用多载波SPWM调制策略,单次谐波注入幅度分辨率优于0.1%,配合内置的电能质量分析模块,可实现"注入-测量-分析"一体化测试流程。在实际项目中,该方案已帮助某头部逆变器厂商将谐波认证测试周期从14天缩短至6天。

反孤岛:断网后两秒内必须脱网

反孤岛保护是光伏并网安全性的底线要求。GB/T 19964-2014要求逆变器在电网断电后2秒内检测到孤岛状态并停止向电网供电。IEC 62116标准定义了更为详细的测试流程,采用"品质因数Qf=1.0"的RLC谐振负载进行测试。

电网模拟电源在反孤岛测试中的角色与传统方法有所不同。传统方法使用实际RLC负载模拟谐振,电网断电后由RLC负载维持电压频率,观察逆变器是否检测到孤岛。而基于电网模拟电源的测试方案,可以在逆变器并网运行时突然断开电网模拟电源输出(等效于电网断电),同时监测逆变器输出端的电压和频率变化,直接评估孤岛检测算法的响应时间。

这种方案的优点在于:无需笨重的RLC负载柜,测试场景可编程,且可在不同负载条件下自动执行IEC 62116规定的全部测试点。75-700KVA的电网模拟电源可以驱动相应功率等级的逆变器完成满载条件下的反孤岛测试,避免了传统方法中负载匹配的繁琐过程。这一可编程断网时序的思路同样适用于微电网并离网切换测试,具体方案可参见SA-B800微电网并离网与电能质量测试方案。

一台600K机型的实测案例

某国内Top5光伏逆变器厂商在申请CGC金太阳认证时,需对一款500KVA集中式逆变器进行全项目并网测试。传统方案需要协调电网公司配合进行实际电网扰动测试,周期长达一个月且测试结果不可重复。采用思齐的SQ-GS-600K电网模拟电源后,全部测试项目(LVRT/HVRT/频率扰动/谐波注入/反孤岛)在实验室环境下即可完成,总测试周期缩短至8个工作日,且所有测试数据均可追溯复现,顺利通过认证审查。同领域客户中,北京四方继保已采用SA-B750/900/1280等电网模拟电源开展装置级试验。

30天

传统测试方案

8天

电网模拟电源方案

测试周期由 30 个工作日缩短至 8 个工作日,效率提升 73%

图6:传统测试方案与电网模拟电源方案测试周期对比

反孤岛负载怎么配:一组RLC的数字

反孤岛测试的负载不是随便挂个电阻:按标准要把RLC调到谐振、品质因数Qf=2.5——拿50kW被测件算,R=230²÷50000≈1.06Ω;并联谐振下感抗ωL=R÷2.5≈0.42Ω,对应L≈1.35mH;C≈7500μF,三者误差各控制在±5%内,断网后孤岛工况才能按标准前提建立。电网模拟电源在这一步的任务是精确断网:断开时刻、相位、残压都按工步走,两次检测结果对不上,先查电源断网时序,再看负载箱参数。

选型提醒

75-700KVA电网模拟电源在光伏逆变器并网认证中扮演着不可替代的角色。从低电压穿越到高电压穿越,从频率响应到谐波注入,从反孤岛保护到电能质量评估,电网模拟电源以其精确的可编程能力和双向能量流动特性,为光伏并网认证测试提供了标准化的、可重复的、可追溯的技术手段。

随着光伏装机容量的持续增长和并网标准的不断升级,电网模拟电源的功率等级、响应速度、波形精度也在持续进化。思齐将持续投入研发资源,以SQ-GS系列电网模拟电源为核心,把并网测试的精度和效率落到台架上:标准在更新、工况在增加,设备能力要跟得上,认证节奏才不会被测试环节拖住。
