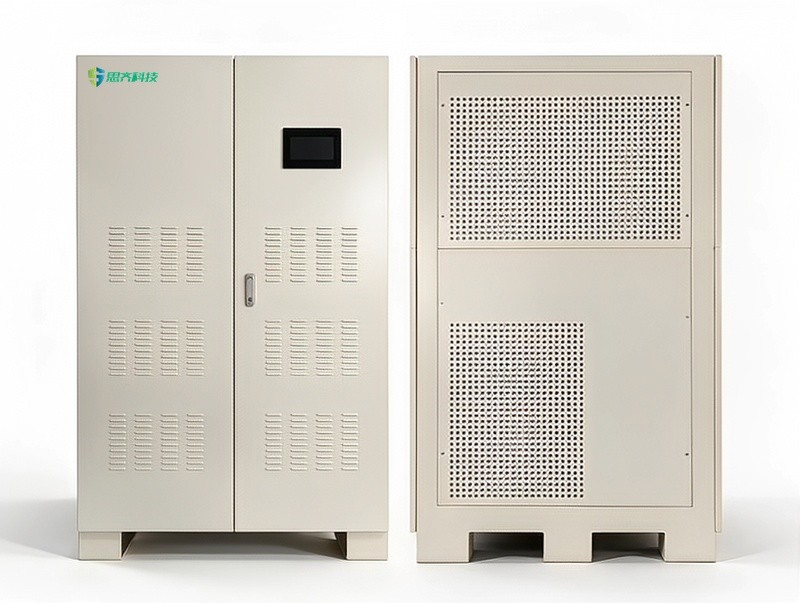

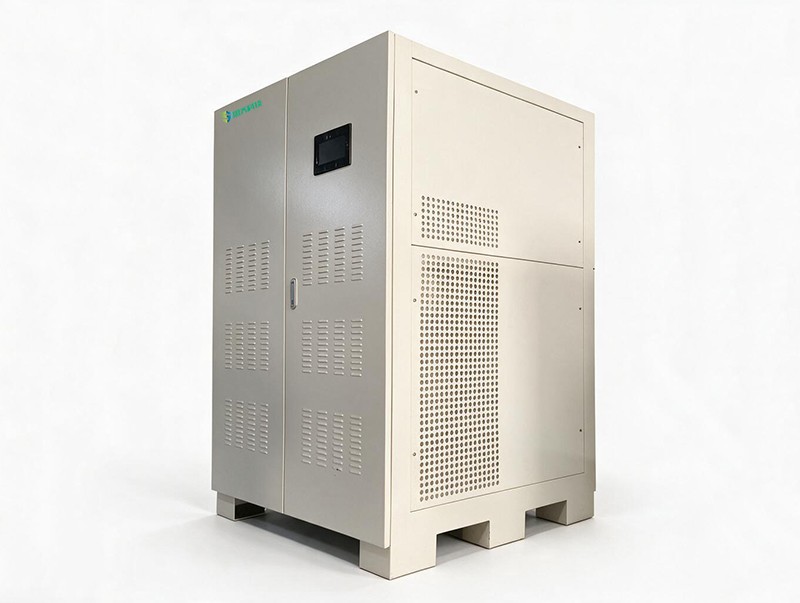

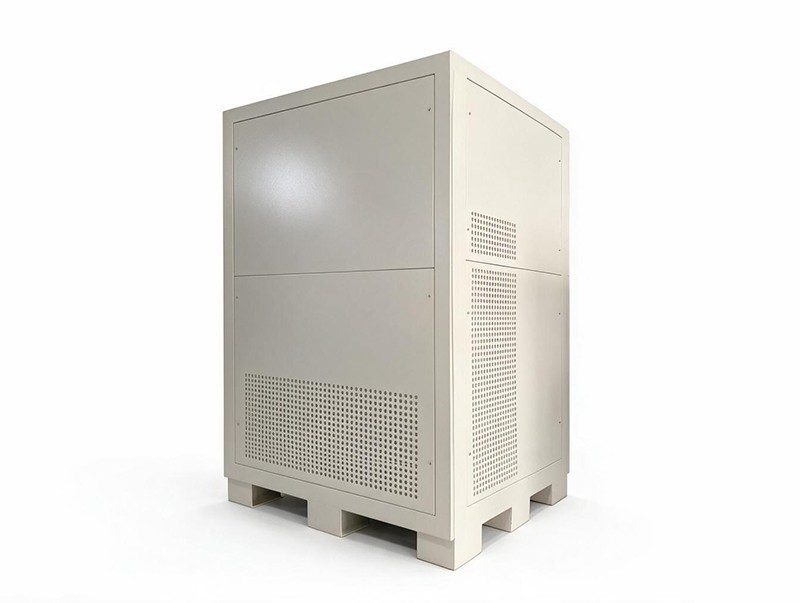

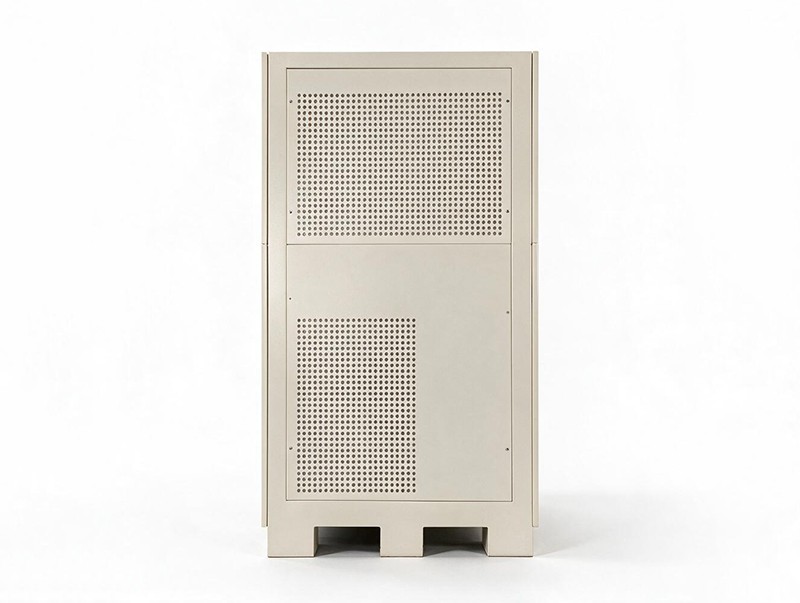

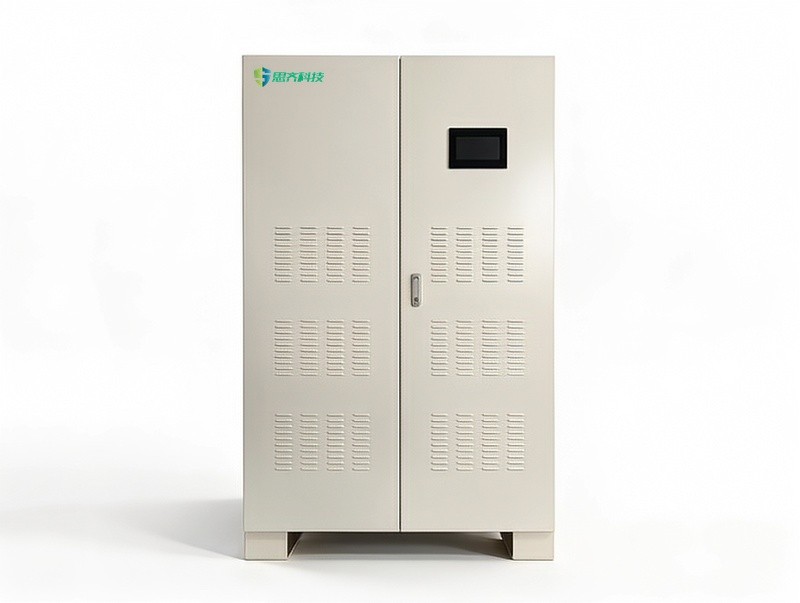

SA1000系列三相交流变频电源针对三相电机类冲击性负载、电力电子变流设备与三相电气成套设备的性能检测及抗扰度试验开发。设备基于工业级AC-DC-AC全隔离拓扑与电力电子IGBT/SPWM控制方式,输出三相对称、幅值频率连续可调的正弦波交流电压,三相电压可独立设定、相位0~359°独立可调;同时支持工步编辑与上位机软件编程控制。该机型为三相四线制式,自10kVA起,单机最大输出容量2000kVA。
本机可稳定驱动三相电机的冲击性负载(峰值比3:1)以及感性、容性等复杂工业负载,适用于交直流充电桩、三相电机与变频器、光伏逆变器与储能PCS、三相UPS与数据中心设备的供电与检测。整机集成过压、过流、过热、短路多重保护功能,保障设备与被测产品安全;标配通信接口,支持本地/远程操作模式,适配产线自动化测试需求。适用于三相电气设备老化测试、电网抗扰度检测、新能源及电力电子设备性能校验,是工业三相测试供电的优选设备。
热损耗控制效率可达85%-90%
可设定本地、远程两种操作模式
故障发生后可立即切断输出
| 功率(kVA) | 型号 | 输出接线方式 | 低档/高档输出电流(A) | 尺寸(宽深高·m) | 重量(kg) |
| 10 | SA1010 | 三相四线 | 27.8/13.9 | 0.6*0.85*0.95 | 230 |
| 15 | SA1015 | 三相四线 | 41.7/20.8 | 0.6*0.85*1.34 | 300 |
| 20 | SA1020 | 三相四线 | 55.6/27.8 | 0.6*0.85*1.34 | 310 |
| 30 | SA1030 | 三相四线 | 83.3/41.7 | 0.6*0.85*1.34 | 390 |
| 45 | SA1045 | 三相四线 | 125.0/62.5 | 0.8*0.86*1.55 | 500 |
| 60 | SA1060 | 三相四线 | 166.7/83.3 | 0.8*0.86*1.55 | 580 |
| 75 | SA1075 | 三相四线 | 208.3/104.2 | 0.8*0.86*1.55 | 670 |
| 100 | SA1100 | 三相四线 | 277.8/138.9 | 1.05*0.97*1.8 | 700 |
| 120 | SA1120 | 三相四线 | 333.3/166.7 | 1.05*0.97*1.8 | 840 |
| 150 | SA1150 | 三相四线 | 416.7/208.3 | 1.15*1.24*1.9 | 1095 |
| 200 | SA1200 | 三相四线 | 555.6/277.8 | 1.15*1.24*1.9 | 1225 |
| 300 | SA1300 | 三相四线 | 833.3/416.7 | 1.15*1.24*1.9 | 2220 |
| 400 | SA1400 | 三相四线 | 1111.1/555.6 | 联系公司确认 | 2465 |
| 500 | SA1500 | 三相四线 | 1388.9/694.4 | 联系公司确认 | 3335 |
| 600 | SA1600 | 三相四线 | 1666.7/833.3 | 联系公司确认 | 3600 |
| 800 | SA1800 | 三相四线 | 2222.2/1111.1 | 联系公司确认 | 3960 |
| 1000 | SA11000 | 三相四线 | 2777.8/1388.9 | 联系公司确认 | 联系公司确认 |
| 1200 | SA11200 | 三相四线 | 3333.3/1666.7 | 联系公司确认 | 联系公司确认 |
| 1500 | SA11500 | 三相四线 | 4166.7/2083.3 | 联系公司确认 | 联系公司确认 |
| 2000 | SA12000 | 三相四线 | 5555.6/2777.8 | 联系公司确认 | 联系公司确认 |
| 输出连接方式 | 三相四线(详见上表选型清单) |
| 输出电压范围 | 低档:0~150VLN;高档:0~300VLN |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.5%rdg+0.5%F.S.(热稳定后连续测试 2 个 10min) |
| 反应时间 | 2ms |
| 电压失真 | ≤2%@50Hz(线性负载) |
| 负载稳压率 | ≤±1%(线性负载) |
| 显示分辨率 | 0.1V |
| 电流范围 | 见选型清单 |
| 精度 | 0.5%rdg+0.5%F.S. |
| 显示分辨率 | 0.1A |
| 波峰因素 | 3:1 |
| 调节范围 | 45~65Hz |
| 调节精度 | ±0.5%F.S. |
| 频率稳定度 | 0.01% |
| 调节步进 | 0.01Hz |
| 调节范围 | 0~359°(三相相位独立可调) |
| 精度 | ±0.3° |
| 设置分辨率 | 0.1° |
| 输入电压 | 380Vac±15% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47Hz~53Hz / 57Hz~63Hz |
| 输入功率因数 | ≥0.85 |
| 通信接口 | RS485(标配);RS232/GIPB(选配) |
| 保护功能 | 输入过欠频/过欠压,输入过流,IGBT 过流、过温、过压;输出过流,短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | 0~45℃ |
| 工作环境湿度 | 0~90%RH(无冷凝) |
| 海拔高度 | ≤1500m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
| 输出额定容量 | 见选型清单(三相四线 10~2000kVA 共 20 个型号) |
| 整机效率 | ≥85%(主要特点载明效率可达 85%~90%) |
| 隔离 | 内置隔离变压器 |
| 散热方式 | 强迫风冷 |
| 特点 | 功能说明 |
| 单机大容量 | 通过先进的 SPWM 技术实现稳定可靠的电压、频率输出,并借助大容量 IGBT 技术单机最高实现 2000kVA 容量输出,三相四线机型覆盖 10~2000kVA 共 20 个型号。 |
| 三相独立可调 | 三相输出电压(U/V/W)可独立设定、相位 0~359° 独立可调,可模拟三相电压不平衡、相序异常等复杂电网工况,满足三相设备的电网适应性与抗扰度测试需求。 |
| 稳定驱动复杂工业负载 | 内置隔离变压器,可稳定驱动三相电机、变频器等电动机类冲击性负载(峰值比 3:1)以及电感、电容类感/容性负载,适配新能源与工业三相测试场景。 |
| 高效率与可编程能力 | 经过严谨计算的一次电路参数以及特殊设计的热损耗控制,效率可达 85%~90%;通过内置 List 对电压、频率进行时序编程控制,支持电压/频率的步阶、渐变变化模式。 |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出。 |
| 友好的人机界面与本地/远程控制 | 采用大屏幕液晶屏进行操作及数据监控,提供通用模式、步阶模式、渐变模式、实时采集四大功能页签并支持三相独立设定、相角设置及高低档输出模式切换;可通过软件设定本地、远程两种操作模式,具备 RS485、RJ45 等多种通信接口与 ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发。 |
01 交直流充电桩(三相输入) | 02 三相电机、变频器类冲击性负载 | 03 光伏逆变器、储能PCS | 04 三相UPS、数据中心设备 |
05 其他三相耗能类负载 | |||
| 01 交直流充电桩(三相输入) | 作为供电电源连接充电桩三相交流输入端,可模拟电网三相电压、频率变化及三相不平衡工况,完成电网适应性、故障穿越等测试,能量被充电桩消耗。 |
| 02 三相电机、变频器类冲击性负载 | 作为抗冲击电源连接被测产品三相交流端,为三相电机、变频器、伺服驱动器等冲击性、非线性负载供电,具备峰值比 3:1 的应对能力,能量被负载消耗。 |
| 03 光伏逆变器、储能PCS | 作为电网模拟电源连接变流设备的交流侧,模拟电网三相电压跌落、频率偏移等工况,完成并网性能与低电压穿越(LVRT)测试,能量被设备吸收或回馈。 |
| 04 三相UPS、数据中心设备 | 作为供电电源连接 UPS 三相交流输入端,模拟市电异常工况,验证 UPS 的切换时间与带载能力,能量被负载消耗。 |
| 05 其他三相耗能类负载 | 作为供电电源连接被测产品三相交流端,为工业三相成套设备、三相电热类负载供电,能量被负载消耗。 |
电力电子控制方式 IGBT·SPWM | 三相输出能力 三相独立调压调频 | 相位调节范围 0~359° 独立可调 | 最高输出容量 2000kVA |
三相独立控制 · 单机 2000kVA
SA1000 系列三相交流变频电源采用工业级 AC-DC-AC 全隔离拓扑与电力电子 IGBT/SPWM 控制方式,输出三相对称、幅值频率连续可调的正弦波交流电压,三相电压可独立设定与调节,相位 0~359° 独立可调,单机最高输出 2000kVA,覆盖三相电气设备性能检测、电网抗扰度检测及三相电机类冲击性负载的可靠供电需求。
SA1000 系列三相交流变频电源以 IGBT/SPWM 控制方式输出三相对称、幅值频率可调的正弦波交流电压,支持三相独立调压调频、相位 0~359° 独立可调与上位机编程控制,单机最高 2000kVA。应用上既可作为供电电源、抗冲击电源与电网模拟电源,服务于交直流充电桩、三相电机与变频器类冲击性/非线性负载、光伏逆变器与储能 PCS、三相 UPS 与数据中心设备等被测对象,也可用于三相电力电子设备性能检测与电网抗扰度检测。详细应用方案与参数请参见《SA1000系列三相交流变频电源产品应用说明》与《SA1000系列三相交流变频电源技术规格书》。
SA1000系列三相交流变频电源针对三相电机类冲击性负载、电力电子变流设备与三相电气成套设备的性能检测及抗扰度试验开发。设备基于工业级 AC-DC-AC 全隔离拓扑与电力电子 IGBT/SPWM 控制方式,输出 三相对称、幅值频率连续可调的正弦波交流电压,三相电压可独立设定、相位 0~359° 独立可调;同时支持工步编辑与上位机软件编程控制,单机最大输出容量 2000kVA,多用于交直流充电桩、三相电机与变频器、光伏逆变器与储能 PCS、三相 UPS 与数据中心设备的供电与检测。
输出容量 最高 2000kVA | 控制方式 IGBT/SPWM 控制 | 输出制式 三相对称、独立可调 | 相位调节 0~359° 独立可调 |
SA1000系列三相交流变频电源主要面向三相用电设备,具备两种典型用法:一是作为供能电源,为三相电机、变频器、伺服驱动器及三相成套设备提供稳定供电;二是作为电网模拟电源,模拟三相电压跌落、频率偏移及三相不平衡等工况,为被测设备提供性能检测与抗扰度试验电源。以下列举两类典型应用方式及其对应工况。
| 典型应用 | 测试对象 | 电源工作方式 |
| 三相充电桩性能检测 | 交直流充电桩(三相输入) | 供能模式:模拟电网三相电压变化、频率变化及三相不平衡工况,为充电桩供电并完成性能检测。 |
| 三相电机、变频器类负载供电 | 三相电机、变频器、伺服驱动器 | 供能模式:为三相冲击性、非线性负载供电,电动机类冲击性负载对应的峰值比达 3:1。 |
|
| 应用方式:交直流充电桩的三相交流输入端接入本电源,由电源模拟三相电压变化、频率变化及三相不平衡等电网工况,在供能模式下为其供电并完成性能检测。 |
|
| 应用方式:针对三相电机、变频器等耗能负载,本电源在供能模式下持续供电,并可承受 峰值比 3:1 的电动机类冲击;此外还能模拟三相电压跌落与频率偏移工况,为光伏逆变器、储能 PCS 等变流设备完成并网与低电压穿越测试。 |
针对三相测试需求,SA1000系列三相交流变频电源以大屏幕液晶屏作为操作与监控中心,三相电压、电流、功率等运行参数实时呈现,启停和编程操作同样在该界面完成。界面由通用模式、步阶模式、渐变模式、实时采集四个页签构成,三相机型支持 U/V/W 三相电压独立设定与 相位 0~359° 独立调节,并可切换高低档输出模式,用于模拟三相不平衡、相角偏移等复杂工况。操作模式可在本地与远程之间由软件切换,远程模式具备本地模式的全部能力;通信侧提供 RS485、RJ45 接口,可选 RS232/GPIB,兼容 ModbusTCP、ModbusRTU 等规约,便于与自动化测试系统集成并做二次开发。界面各功能分区及其用途见下表:
通用输出模式 |
编程输出模式 |
| 界面功能分区 | 功能说明 |
| 通用模式 | 分别设定 U/V/W 三相电压:低档 0~150V、高档 0~300V 连续可调且三相可独立设定,频率 45~65Hz 连续可调,并支持相角设置与高低档输出模式切换,通过运行/停止/复位按键直接控制三相输出。 |
| 步阶模式 | 以步阶序列对三相输出电压做时序编程,设定起始组号、结束组号与循环次数后下载参数,电源按序列自动循环输出,适用于三相电压突变、三相不平衡等测试工况。 |
| 渐变模式 | 对三相输出电压实施平滑渐变的时序编程,配合循环参数可自动完成三相渐变扫频、渐变升降压等测试。 |
| 实时采集 | 实时采集三相输出电压、电流、功率等参数并同步显示,便于测试过程监控与测试数据留存。 |
