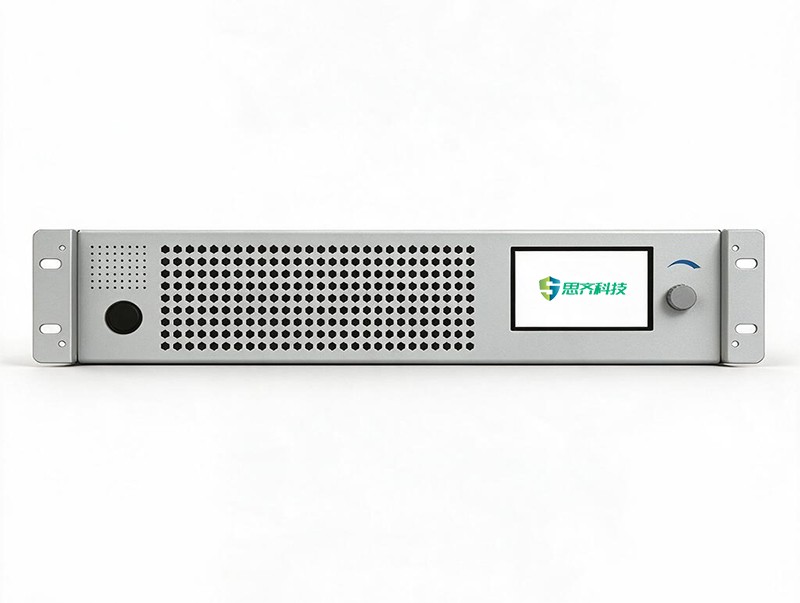

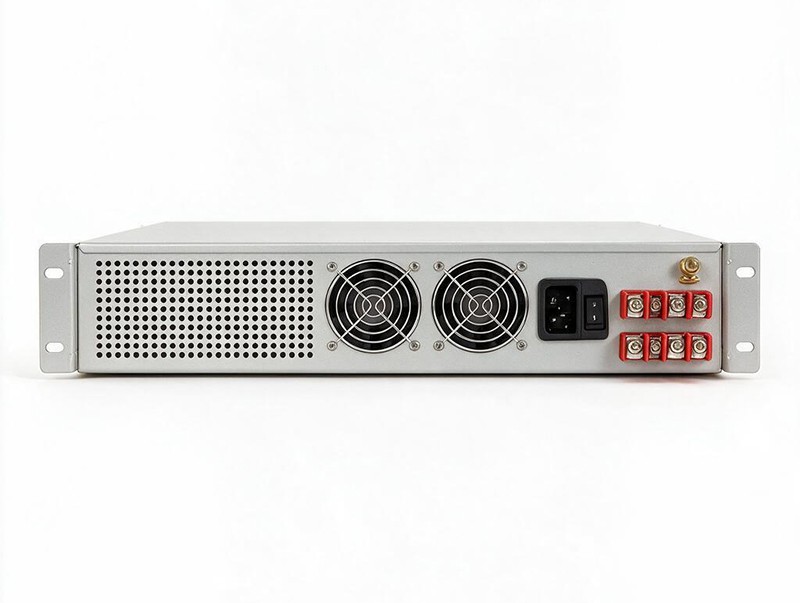

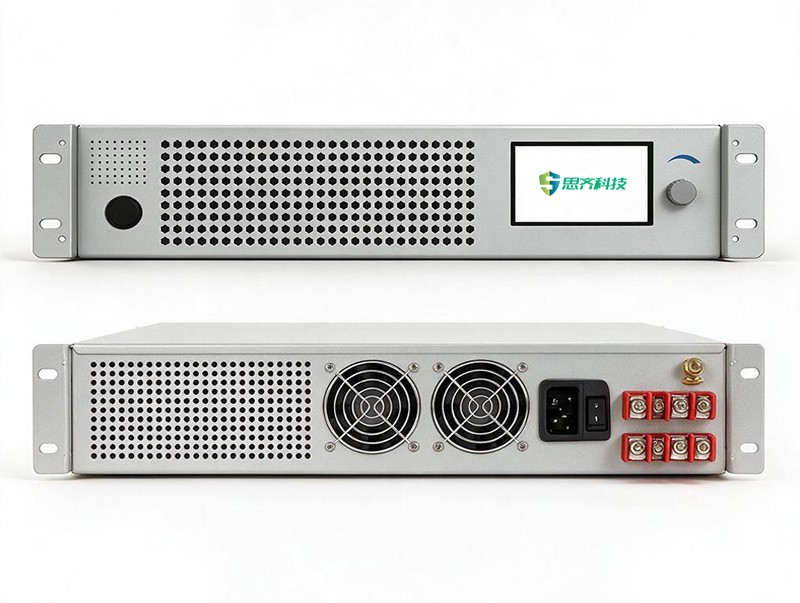

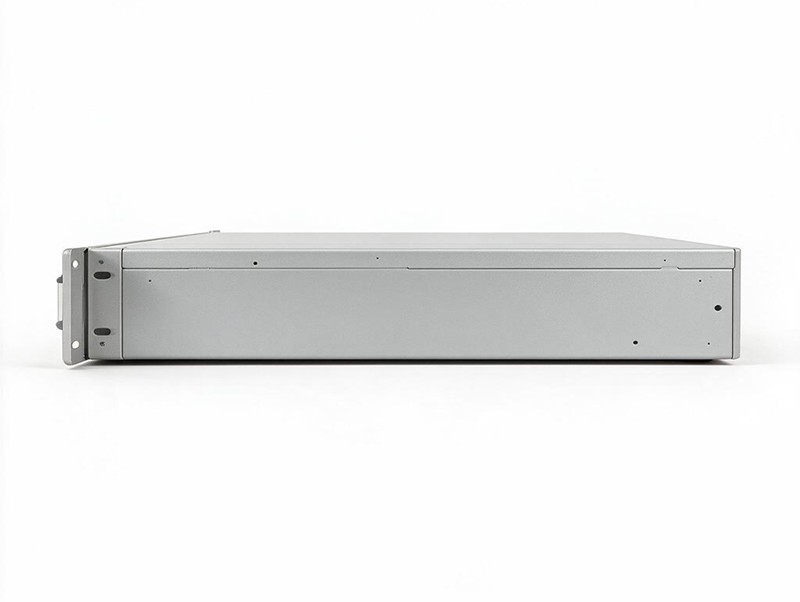

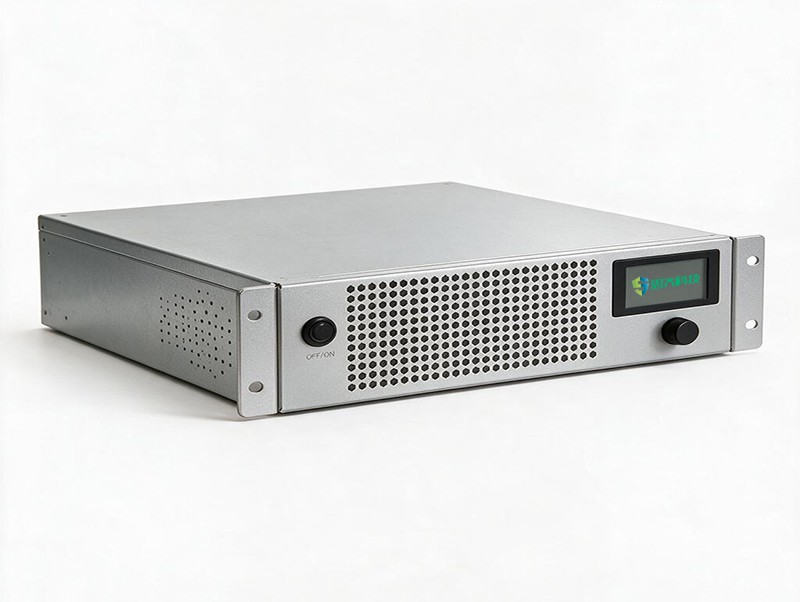

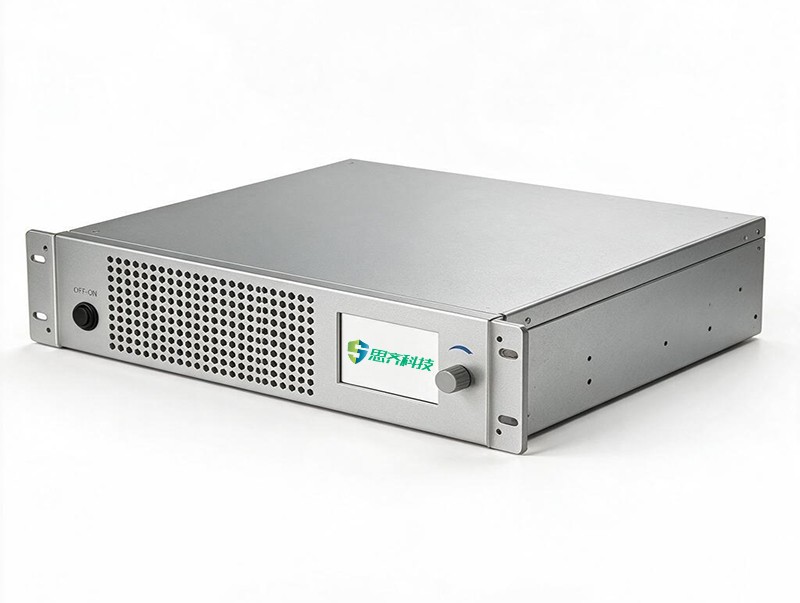

SD1001是SD1000系列中1.5KW功率档的机架式可编程直流电源,也是系列中功率最小、最易部署的一档。整机重量仅6kg、机箱高度88mm,可直接平放在实验台面,也可装入1U机柜位,实验室与工位上无需任何安装附件即可投用。设备采用高频开关电源技术提高电源效率、改善输出电压纹波,提供0~30V至0~600V共六种电压规格,最高输出电压600V、单机最大输出电流50A,覆盖元器件测试、电路板调试等低压应用需求。
设备配备恒压、恒流两种工作模式,可通过面板编程设定电压、电流,并支持工步运行实现自动化测试流程。操作上采用LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,调试过程中频繁改参数时抬手即可完成,不必依赖上位机;搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入小型测试机柜与教学实验平台并支持二次开发。整机具备完善的输出过压、过流、过温、短路及反接保护机制,桌面调试误接时可及时切断输出,保障被测样品与设备本体安全。适用于智能家居配件、精密电子元器件、小型车载配件的性能测试与寿命老化,机身轻便、操作直观、支持参数定制,是实验室与桌面工位的小功率优选直流源。
滤波电路保证低纹波输出
具备恒压(CV)、恒流(CC)模式
最高功率可至1.5MW,最大电流可至10000A
SD1001 为 1.5KW 功率档,提供 0~30V 至 0~600V 共六种电压规格,整机重量 6kg、高度 88mm,可选 1U 机柜安装或桌面平放;以下为系列通用技术指标,具体配置以技术协议为准。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·mm) | 重量(kg) |
| 1.5 | SD1001-30-50 | 0~30 | 0~50 | 215*380*88 | 6 |
| SD1001-100-15 | 0~100 | 0~15 | 215*380*88 | 6 | |
| SD1001-200-7 | 0~200 | 0~7.5 | 215*380*88 | 6 | |
| SD1001-300-5 | 0~300 | 0~5 | 215*380*88 | 6 | |
| SD1001-450-3 | 0~450 | 0~3.3 | 215*380*88 | 6 | |
| SD1001-600-2 | 0~600 | 0~2.5 | 215*380*88 | 6 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | ≤±0.1%F.S. |
| 源效应 | ≤0.1%F.S. |
| 负载稳压率 | ≤0.1%F.S. |
| 时漂 | 电压 ≤0.1%F.S.(连续工作8小时以上时输出电压变化) 电流 ≤0.1%F.S.(连续工作8小时以上时输出电流变化) |
| 温漂 | 电压 ≤50ppm/℃ 电流 ≤100ppm/℃ |
| 电压变化速度 | 100V/ms |
| 输出电压纹波 | Vrms≤0.5%F.S. |
| 负载稳压率(线性负载) | ≤±0.3V |
| 显示分辨率 | 0.001V |
| 电流 | 电流范围 | 0~250A |
| 精度 | ≤±0.1%F.S. | |
| 显示分辨率 | 0.01A | |
| 保护 | 过压保护 | 过压保护值可设定,保护后机器自锁,重启机器自动解锁 |
| 过流保护 | 额定电流输出过载保护,短路保护(短路后关闭输出,选配) | |
| 过温保护 | 保护值为70℃±5%,保护后关闭输出 |
| 交流输入 | 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 | |
| 输入频率 | 47.5Hz~52.5Hz | |
| 其他参数 | 通信接口 | RS232、RS485 |
| 控制指令 | Modbus RTU、SCPI |
| 典型定制方向:按被测器件电压段选择输出规格;多台并联用于大批量器件并行测试;加装小型机柜安装附件。 |
输出功率 1.5KW | 电压规格 6 档可选 | 输出电压 最高 600V | 整机重量 仅 6kg |
| 特点 | 功能说明 |
| 桌面即放 | 整机仅 6kg、高 88mm,可直接平放于实验台面,也可装入 1U 机柜位,桌面场景下无需任何安装附件。 |
| 抬手可调 | LCD 液晶屏配合飞梭旋钮实现面板编程,调试过程中频繁改电压时抬手即可完成,无需借助上位机。 |
| 低噪运行 | 小功率档发热量低,智能调速风机在轻载时低速运转,实验室内几乎不产生干扰噪声。 |
| 小器件恒流偏置 | 恒压(CV)、恒流(CC)双模式可对传感器、继电器等小功率器件做恒流偏置或恒压供电。 |
| 误操作可挽回 | OVP、OCP、OPP、OTP 及输入过欠压保护,桌面调试误接时及时切断输出,保护被测样品。 |
| 低纹波小信号 | 先进数据算法配合硬件滤波电路保证低纹波输出,适合电路板调试等对供电质量敏感的小信号场合。 |
| 引线压降补偿 | 具备远程补偿功能,补偿测试引线压降,保证小电压输出时被测器件端电压准确。 |
| 桌面级远控 | 标配 RS232/RS485 与 0-5V/0-10V 模拟量接口,桌面工位可直接接入小型上位机或教学实验平台。 |
| 可按需扩容 | 预留并机接口,单机功率小、便于按需逐步扩容,后续多台并联即可提升输出能力。 |
01 元器件测试 对传感器、继电器、霍尔元件等小功率器件提供稳定直流偏置 | 02 电路板调试 为控制板、采集板提供可调直流供电,验证不同电压下的工作状态 | 03 教学实验 高校电子实验台的低压直流源,飞梭旋钮面板操作直观易上手 | 04 小型机柜集成 1U 高度可直接装入小型机柜,为采集模块、通信模块集中供电 |
1.5KW 档整机仅 6kg、高 88mm,以 0~30V 至 0~600V 六种电压规格覆盖器件级测试与桌面调试的常用电压段,是实验室与工位场景下最易部署的一档。
输出功率 1.5KW | 电压规格 6 档可选 | 输出电压 最高 600V | 整机重量 仅 6kg |
小功率 · 桌面级可编程直流供电
SD1001 的定位是「桌面即用」——实验室与工位上开箱即用的低压直流源。设备配备恒压、恒流两种工作模式,可通过面板编程设定电压、电流,并支持工步运行实现自动化测试流程。操作上采用LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,调试过程中频繁改参数时抬手即可完成,不必依赖上位机;搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入小型测试机柜与教学实验平台并支持二次开发。整机具备完善的输出过压、过流、过温、短路及反接保护机制,桌面调试误接时可及时切断输出,保障被测样品与设备本体安全。适用于智能家居配件、精密电子元器件、小型车载配件的性能测试与寿命老化,机身轻便、操作直观、支持参数定制,是实验室与桌面工位的小功率优选直流源。
SD1001 是 SD1000 系列中 1.5KW 功率档、定位为「桌面即用」的机型,1.5KW 档定位为器件级与桌面级测试,选型时优先看电压规格是否覆盖被测器件的常用电压段。其 0~30V 至 0~600V 六种电压规格、单机最大输出电流 50A,适用于元器件测试、电路板调试与教学实验,标配 RS232/RS485 通讯接口与 0-5V/0-10V 模拟量接口,可按需定制参数。
SD1001 面向小功率直流供电场景,整机重量仅 6kg、机箱高度 88mm,可直接放置于实验台面或装入 1U 机柜位。其采用高频开关电源技术提高电源效率、改善输出电压纹波,提供 0~30V 至 0~600V 共六种电压规格,满足元器件测试、电路板调试等低压应用需求。
SD1001 最高输出电压 600V,单机最大输出电流 50A,通过 LCD 液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载的 RS232/RS485、0-5V/0-10V 模拟量接口便于接入小型测试机柜与自动化装置。
SD1000系列可编程直流电源采用 LCD 液晶屏配合飞梭旋钮实现面板编程,操作界面简洁直观,同时搭载 RS232/RS485 通信接口及 0-5V/0-10V 模拟量接口,兼顾本地操作与远程控制两种使用方式,便于客户快速上手与系统集成。针对桌面放置与频繁手动调节的使用习惯,SD1001 强调面板直读与操作手感。
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、输出电流读数(电压分辨率 0.001V、电流分辨率 0.01A),并指示当前恒压(CV)/ 恒流(CC)工作模式与输出状态;桌面调试时可近距离直读,无需额外仪表。 |
| 参数设置区 | 通过 LCD 液晶屏配合飞梭旋钮单键完成输出参数调节,适合实验过程中频繁改参数的操作习惯,并可设置过压保护(OVP)、过流保护(OCP)保护值。 |
| 输出控制区 | 面板按键控制输出开启/关闭,配合状态指示灯直观显示电源工作状态;桌面场景下以手动开断为主,操作逻辑简单直接。 |
| 保护与报警区 | 实时监测并显示过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)及输入欠压保护状态,异常时报警提示;调压调流实验中误操作引发的过压保护可自锁提示,重启机器自动解锁。 |
| 通信与远程控制区 | 标配 RS232/RS485 接口,支持 SCPI 协议及 Modbus 协议,具备远程补偿功能,开放应用层规约支持二次开发;同时提供 0-5V/0-10V 模拟量接口,选配 LAN、4-20mA 模拟量接口,便于桌面工位接入小型上位机或自动化装置。 |
