一台可编程直流电源如果只能靠面板旋钮操作，它就只是一台好用的电源；一旦接入上位机通讯，它才真正成为自动化测试系统中的一个可调度节点。对3600W这个功率等级的机型而言，它常被用于产线测试工位、实验室研发验证或ATE系统集成，能否被软件高效地“指挥”与“读取”，直接决定测试系统的自动化程度。本文从接口、协议到编程实现，梳理3600W可编程直流电源上位机通讯控制的完整技术路径。

一、接口基础：RS232、RS485与模拟量

当前主流工业级程控直流电源标配的远程控制接口包括三类，各自适合不同集成场景。RS232是点对点连接，接线简单，适合单台电源与一台工控机直连的实验室场景，传输距离一般在15米以内。RS485采用差分传输与总线型拓扑，抗干扰能力强、传输距离可达千米级，且一条总线可挂接多台设备，是产线多工位与老化房集中控制的常规选择。0-5V/0-10V模拟量接口则提供了不依赖软件的硬线控制方式：用模拟电压直接映射输出电压电流设定值，响应快、延迟低，常用于需要快速闭环调节或与老式控制系统共存的场合。

选型时值得注意一点：RS232与RS485是电气层面，协议层面还需明确支持哪些指令体系。工业现场常见的是Modbus RTU（PLC与组态软件通用）和SCPI（可编程仪器标准指令，测试软件与ATE系统通用）。两者都支持的机型集成灵活性最高——苏州思齐电子科技SD1000系列3.6KW机架式可编程直流电源即标配RS232/RS485接口，同时支持Modbus RTU与SCPI两套指令集，并开放应用层规约支持二次开发。

▲ 上位机软件界面：实时显示电压电流读数、CV/CC模式状态与测试数据记录

二、SCPI指令体系：设定与回读的对应关系

SCPI的核心设计思想是“设定用命令、查询用问号”，同一功能节点的设定与回读构成一一对应的指令对。理解这个规律后，指令不再需要死记：

功能	设定指令	回读指令
设定输出电压	VOLT 24.00	VOLT?
设定输出电流上限	CURR 10.00	CURR?
输出开/关	OUTP ON / OUTP OFF	OUTP?
实测电压电流	—	MEAS:VOLT? / MEAS:CURR?
过压保护值	VOLT:PROT 28.00	VOLT:PROT?

上述指令为SCPI通用语法示例，实际使用时应以厂家提供的指令手册为准。回读值的意义需要特别强调：MEAS返回的是电源内部实测值而非设定值，测试系统应采集实测值作为判定依据，同时可用设定值与实测值的偏差来监控电源自身状态——当偏差持续超出正常范围，往往意味着负载异常或电源需要校准。

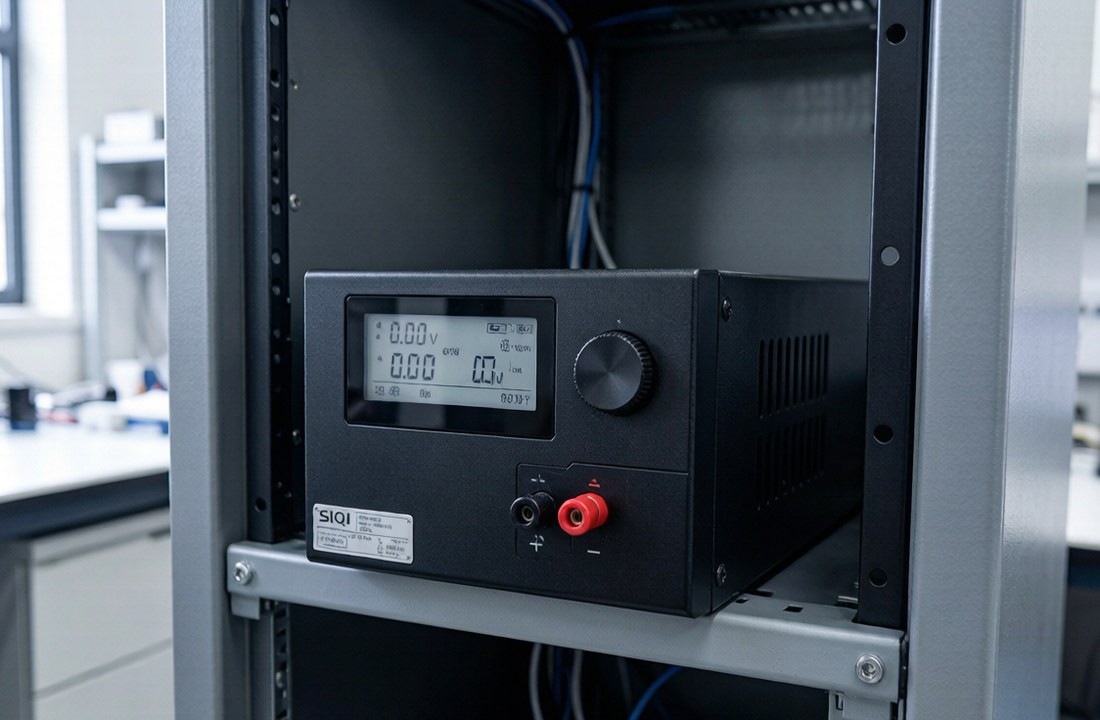

▲ 面板本地操作与远程控制并存：LCD屏配合飞梭旋钮编程，同机搭载RS232/RS485通讯接口

三、工程实现要点：五个容易踩坑的细节

● 通信参数必须严丝合缝：波特率、数据位、停止位、校验位四项与电源设置完全一致，否则表现为“发送无响应”。调试阶段建议先用通用串口助手确认链路，再移植到程序中；

● 指令结尾符不可省略：SCPI指令需要正确的终止符（通常为换行符），缺失终止符会导致指令被电源缓存而不执行，是新手最常见的“指令发出去没反应”原因；

● 设定后需等待稳定再测量：电压变更后负载与电源输出电容存在充放电过渡过程，程序应在设定完成后延时等待输出稳定，再执行MEAS读取，否则采集到的是过渡值；

● 设置合理的超时与重试：总线受干扰或电源忙时可能出现响应延迟，超时阈值过短会造成误判，重试机制则能显著提升长期运行稳定性；

● 先设保护再开输出：编程顺序应为“设定电压电流→设定OVP/OCP保护值→开启输出”，避免保护值尚未设定时输出就已经建立。

在系统架构层面，上位机与电源之间通常还需明确“谁做主”的问题。研发场景常由测试软件直接控制电源，逻辑简单；产线场景则建议由PLC作为主控、上位机作为数据层（架构与联调要点可参考思齐官网技术文章中关于测试电源与PLC/MES系统对接的说明），这样测试流程与设备控制解耦，产线换型时只需调整PLC流程而无需改动每个工位的软件。

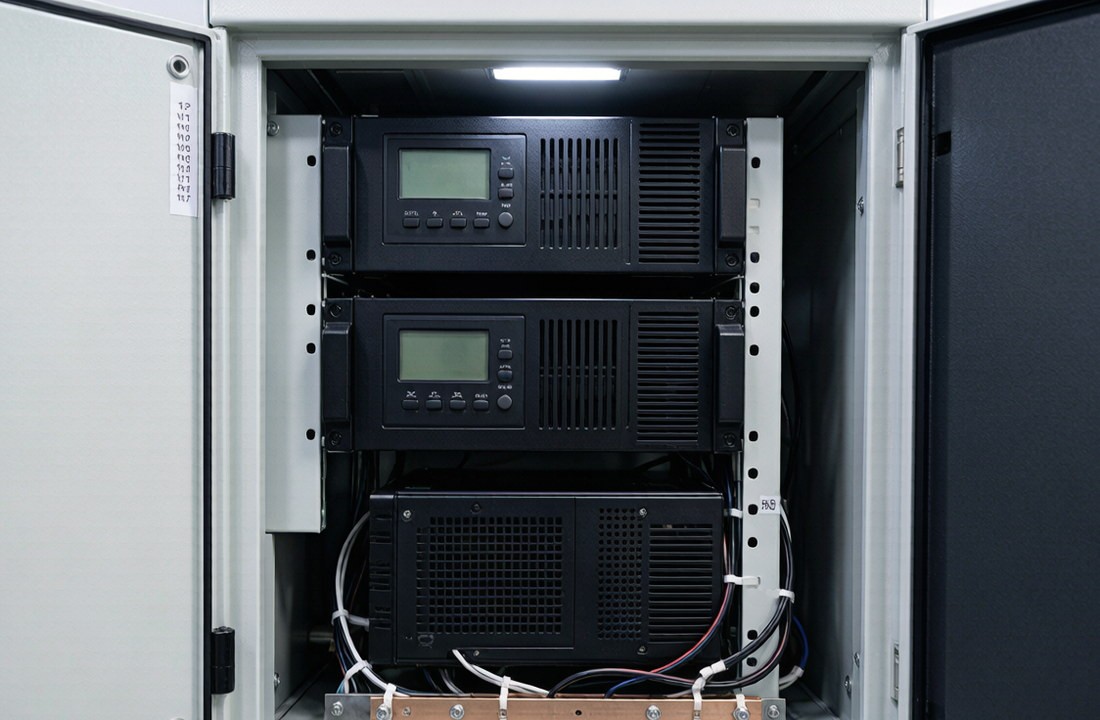

▲ 机柜集成：机架式直流电源与工控机同柜安装，通讯线缆与动力线分区布线

四、通讯控制带来的三项能力跃升

第一是工况可复现。测试参数以代码而非旋钮的形式存在，同一测试程序在任何工位、任何时间执行都会得到相同的激励条件，消除了人工操作引入的差异。第二是数据可追溯。电压电流读数、模式状态、保护动作事件全部由程序记录并存档，形成完整的测试数据链，客户审核或品质回溯时有据可查。第三是测试可扩展。当被测产品电压等级变化时，只需修改参数配置文件；当产线扩容时，同一套软件可通过RS485总线扩展到多台电源，无需重新开发。

五、结语

可编程直流电源的“可编程”三个字，最终要靠稳定的通讯链路与清晰的指令体系来兑现。选择同时支持Modbus RTU与SCPI、开放应用层规约的机型，能让集成工作少走弯路。苏州思齐电子科技有限公司SD1000系列3.6KW机架式可编程直流电源在通讯接口与协议开放性上做了充分设计，支持RS232/RS485标准通讯与模拟量控制，可对接上位机、PLC与ATE自动化测试系统，并可为客户的二次开发提供协议文档与技术支持。
