低压电器、线缆、铜排、变压器的型式试验和产线检测里,有一类测试对电流稳定的要求近乎苛刻:负载阻抗怎么变、线缆压降多大、温升过程中电阻怎么漂,通入被测件的电流都必须锁死在设定值。干这活的设备就是交直流恒流电源,俗称恒流源。它和常见的稳压电源到底差在哪?20ms 的动态响应又快在哪?从控制原理说起。

先分清:稳压源稳电压,恒流源稳电流,物理量不一样

稳压电源的控制目标是输出电压恒定,电流随负载变化;恒流电源反过来,电流恒定,电压随负载浮动。拿温升试验举例最直观:被测铜排通流后温度上升,导体电阻跟着增大,铜的温度系数约 0.00393/℃,从 20℃ 升到 90℃,电阻增 27%。如果用稳压源供电,假设铜排占回路电阻的一半,回路总电阻增 13% 上下,电流就掉 12% 左右;温升对电流是平方关系,发热直接少两成多,测出来的温升曲线整体失真。恒流源的做法是实时检测输出电流,自动抬输出电压补偿负载变化,电流纹丝不动,这就是温升、脱扣、电解试验必须用恒流源的根本原因。

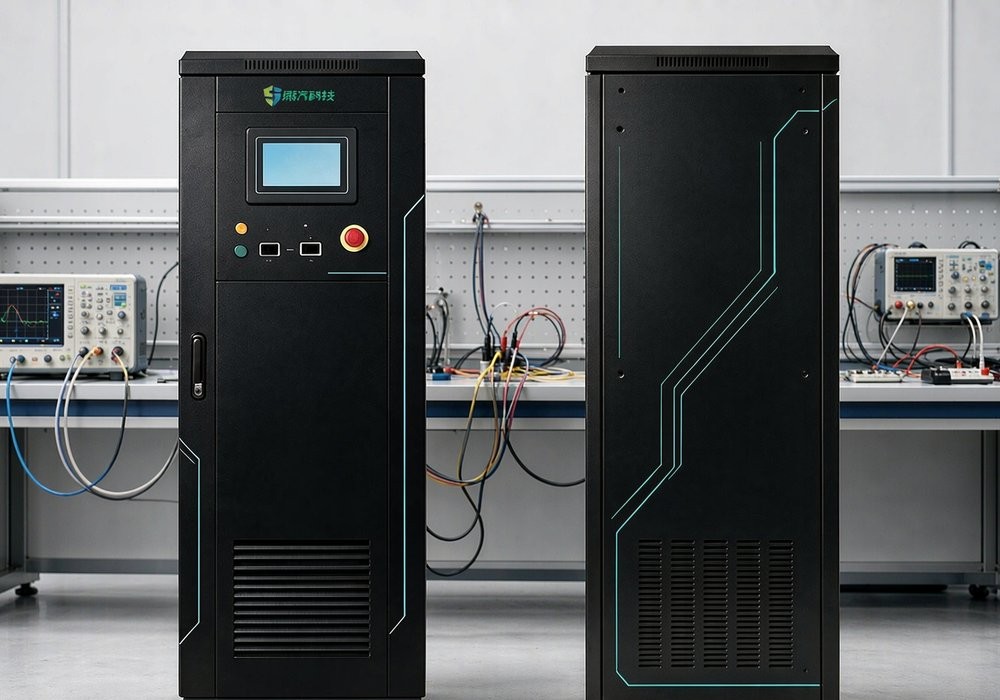

图1:交直流恒流电源整机,一机兼容交流、直流两种恒流输出模式
图1:交直流恒流电源整机:一机兼容交流、直流两种恒流输出模式

电流被"锁"住的原理:双环控制

主流数字式恒流电源用电压环、电流环双闭环。逻辑就两句:输出空载时,电流环没有反馈量,电压环起作用,输出电压维持设定值;输出带载后,电流环接管控制权,输出电流即设定电流,输出电压随负载阻抗自动调整。两种模式的切换由控制系统按带载工况自动完成,不用人工干预。外环稳幅值、内环稳波形,两环带宽差开五倍以上才不打架:内环压到kHz级管开关时序,外环慢悠悠盯设定值,谁越界谁让路,这套分工决定了负载突变时先稳住的是波形、再稳住的是幅值。

以苏州思齐电子科技有限公司 SA1000H/SD1000H 系列为例,输出电压精度 0.5%F.S.,电流精度 0.5%rdg+0.5%F.S.,电流稳定率 ±0.5%F.S.,配 0.2 级互感器采样,连续数小时甚至数十小时的温升试验里把电流波动压在标准允许范围内。别小看 ±0.5% 这个数:温升平方折算下来发热偏差 1%,对判定"过不过"这类边界试验,就是合格与不合格的区别。

20ms 响应快在哪,慢了会怎样

传统调压器式大电流源靠变压器抽头或移相调压,动态响应在百毫秒级。IGBT 逆变技术用高频 PWM 直接控制输出,从 0A 到设定电流的响应 ≤20ms。这个指标对脱扣试验是门槛不是卖点:断路器瞬时脱扣的动作时间本身就在 20~50ms 量级,如果光电流建立就要 100ms,动作时刻跟电流爬升过程搅在一起,测出的时间特性毫无意义。只有电流快速到位且稳住,计时起点才干净,毫秒到秒级的动作时间才测得准。脱扣特性试验里这个差距直接决定能不能出报告:断路器瞬时脱扣段20~50ms就动作完,电源若100ms才恢复稳定,采到的电流波形是一段爬坡加一段振荡,判不了级;20ms机型上波形头一个半波就是平的。

响应快还带来两个副产品:测试中接触不良、负载离线时系统快速恢复,配合恒压/恒流自动切换,不会产生危险的电流冲击;编程波形支持阶跃、渐变两种模式,1~9999 步时序编程、电流步进 0.1A,CSV 导入导出工步表,循环 0~9999 次可设,批量试验一条序列跑完。

电流被锁死的精度,最终由采样链路决定。0.2 级互感器的含义是满量程误差 0.2%,15000A 量程下即 30A,听着不小,但配合读数项 0.5%rdg 的修正算法,实际工作点在量程 20% 以上时综合误差能压进 0.5% 以内。

这里有个选型细节:量程与工作点要匹配。常年只跑 1000A 的温升试验,却配 15000A 量程的设备,工作点落在量程 7%,相对误差被放大。要么选小量程机型,要么确认设备在低工作点的精度规格。

买恒流源不是买最大电流数字,是买自己工作点上的精度。

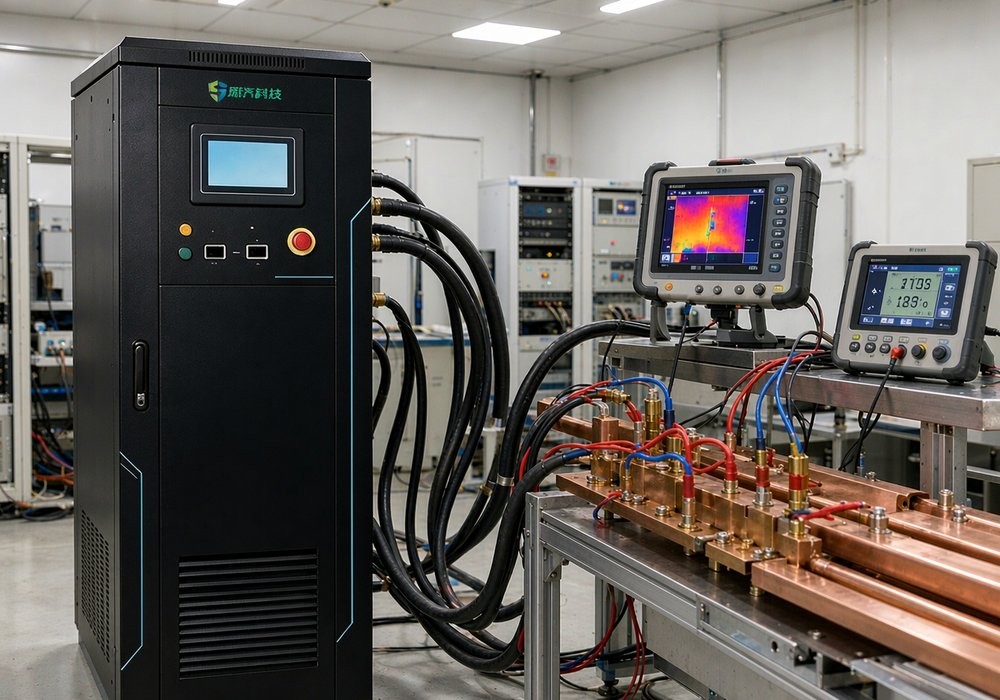

图2:恒流电源为铜排温升测试提供持续稳定的大电流,红外热像仪实时监测温升
图2:恒流电源为铜排温升测试提供持续稳定的大电流,红外热像仪实时监测温升

选型时比最大电流更该看的三件事:量程、建立时间与保护恢复

这三件事对应三类翻车现场:量程不够,高档位误差带吞掉精度;建立时间没写清楚,动作类工步全在等;保护恢复时间太长,批量测试一个短路工步卡半分钟,一天下来少测几十件。

最大电流(SA1000H 系列可达 15000A)当然要看,但下面三项更决定日常体验。馈网侧功率因数 ≥0.99、谐波畸变 ≤3%,否则工厂电网"嫌弃",电力部门还会要求加补偿装置;整机效率 ≥90%,同样 15000A 输出下发热少,强迫风冷加模块化散热才能支持长时间开路、短路不损坏;内置隔离变压器、输入输出全隔离,过流过压短路过温冲击畸变多重保护齐了,无人值守才敢真开。

20ms响应的账,算在电压裕量上:快12倍从哪来

响应快慢的物理账很朴素:50mH、1Ω的感性负载要100A,电流爬升速度di/dt=U÷L,靠稳态那100V推,得250ms;恒流源在建立阶段把电压顶到250V,di/dt立刻到5000A/s,20ms就位,之后自动回落到100V稳态,快了12倍。这不是环路玄学,是电源敢不敢用高压裕量换时间:所以看响应指标别只看"20ms"三个字,要问负载从空载到满载、从短路到开路两个方向各自的恢复时间,规格书只写一个方向的都是耍花招——两个数都能对上,响应指标才算数。

三类场景,三种侧重

三类场景的侧重可以这样记:温升类测试稳字当头,长期漂移要压在小数点后三位;动作类测试快字优先,响应时间和过冲都写进验收条款;脉冲类测试两头都要,还得加一条电流上升沿可设——三类场景对着三种侧重挑,参数表立刻从名词堆变成可对照的清单。

温升测试要"电流稳、时间长",负载电阻漂移时电流不动是底线,多路输出能一次覆盖多个试验回路。脱扣和熔断测试要"响应快、时间准",20ms 电流建立是门槛,还得配计时装置抓动作时刻。电解工艺要"电流恒、电压自适应",电解液浓度变、槽电压漂,恒流源自动调电压保电流,工艺一致性靠它。三种场景共享同一套双环控制底座,差别在工况设定和保护逻辑。

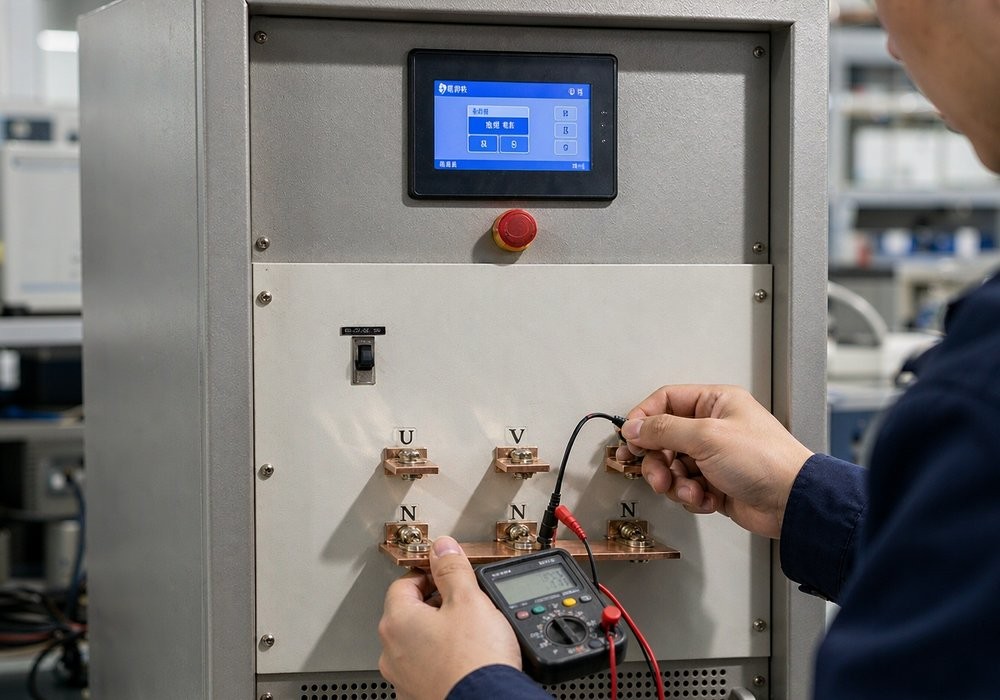

图3:大屏触摸人机界面——电压、电流、功率、功率因数等运行数据实时可视
图3:大屏触摸人机界面——电压、电流、功率、功率因数等运行数据实时可视

从双环控制到 IGBT 高速逆变,从恒压恒流自动切换到远程通信(RS485、RJ45,支持 ModbusTCP/ModbusRTU 及二次开发),现代恒流源已经是可编程、可联网的测试系统核心,不再是单纯的供电设备。思齐的 SA1000H/SD1000H 系列按输出路数、电压、电流支持非标定制,选型时对照自家试验标准逐项核对指标,比看宣传页有效得多。

双环切换时序与恒压恒流过渡过程的实测波形,收录在《SA1000H/SD1000H交直流恒流电源技术规格书》。
