配电柜温升测试电流漂移难题如何破解？交直流恒流电源大电流应用案例
江苏某低压成套设备制造企业的型式试验站里，配电柜与铜排的温升试验是最耗时也最"磨人"的项目：按标准要求，被测回路要通入额定电流并持续数小时，直到各部位温升变化率每小时不超过1K才算达到稳态。试验站原有的"调压器+升流变压器"方案却屡屡拖后腿——试验开始半小时后电流就悄悄掉下来，操作员每隔十几分钟就要手动补调一次，一晚上值守下来，第二天还要为"电流曲线中间凹下去几段"向审核方做解释。
电流为什么会漂？答案藏在被测对象自己身上：通电后导体温度升高，铜排、母线、接触点的电阻随之增大，回路阻抗在整个试验过程中是持续变化的。恒压特性的供电设备面对阻抗上升，输出电流必然衰减，发热功率随之下降，测出来的温升就偏低。要从根源上解决，供电设备必须具备"电流只听设定值指挥、不看负载阻抗脸色"的能力。针对铜排、断路器、配电柜、变压器等对象的温升测试需求，苏州思齐电子科技有限公司为该企业配置了SA1000H系列交直流恒流电源——输出带载后电流即锁定在设定值，不受负载阻抗变化影响，让温升试验从"人工盯守"变为"一键到底"。

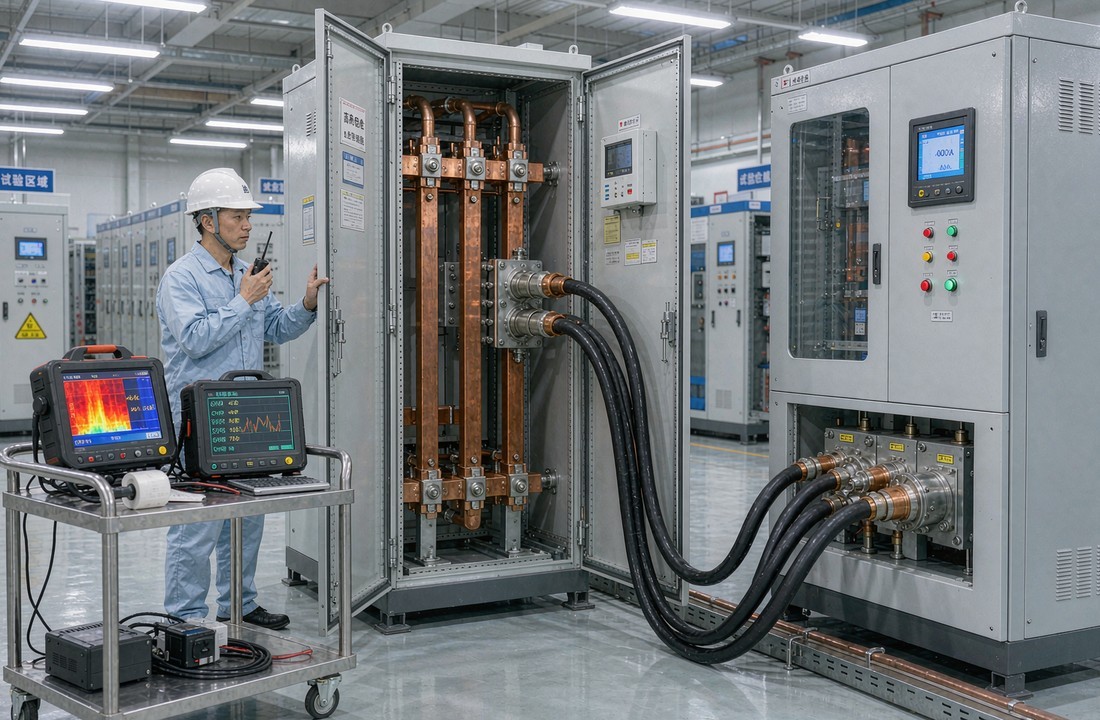

▲ 配电柜温升试验现场：恒流电源经软连接电缆向柜内母线通入试验电流
一、旧方案的三个"熬人"之处
其一，电流漂移拖垮数据质量。调压器加升流变压器的组合没有闭环调节能力，阻抗一变电流就变，试验中段的实际电流与额定值的偏差逐步扩大，温升数据"前高后低"，型式试验报告的严谨性受到质疑。其二，人工补调占满人力。每次补调都要微调旋钮再核对电流表，操作员全程无法离岗，夜间试验只能安排轮班，试验站人力成本居高不下。
其三，三相不平衡试验难以实现。部分认证要求验证三相电流不平衡分配工况下的温升，旧方案三相共用一台升流器，各相电流想分别调整非常困难，只能靠改变接线近似模拟，工况真实性打了折扣。三个问题叠加，试验一次通过率低，返工重测的电能与工时浪费相当可观。
二、改造方案：恒流闭环锁定每一安培
根据该企业最大被测回路约2000A、三相四线制、部分产品需多回路同时试验的需求，方案选配SA1000H系列多路输出机型：单机输出电流可按需定制（系列最大可达15000A），三相输出各相独立可调，天然支持不平衡分配工况；设备采用电压环与电流环双闭环控制，空载时输出电压为设定值，带载后输出电流即锁定为设定电流，接触电阻与温升引起的阻抗变化被闭环实时补偿。电流精度0.5%rdg+0.5%F.S.、电流稳定度±0.5%F.S.，配合0.2级互感器计量，为试验数据提供了完整的计量链依据。

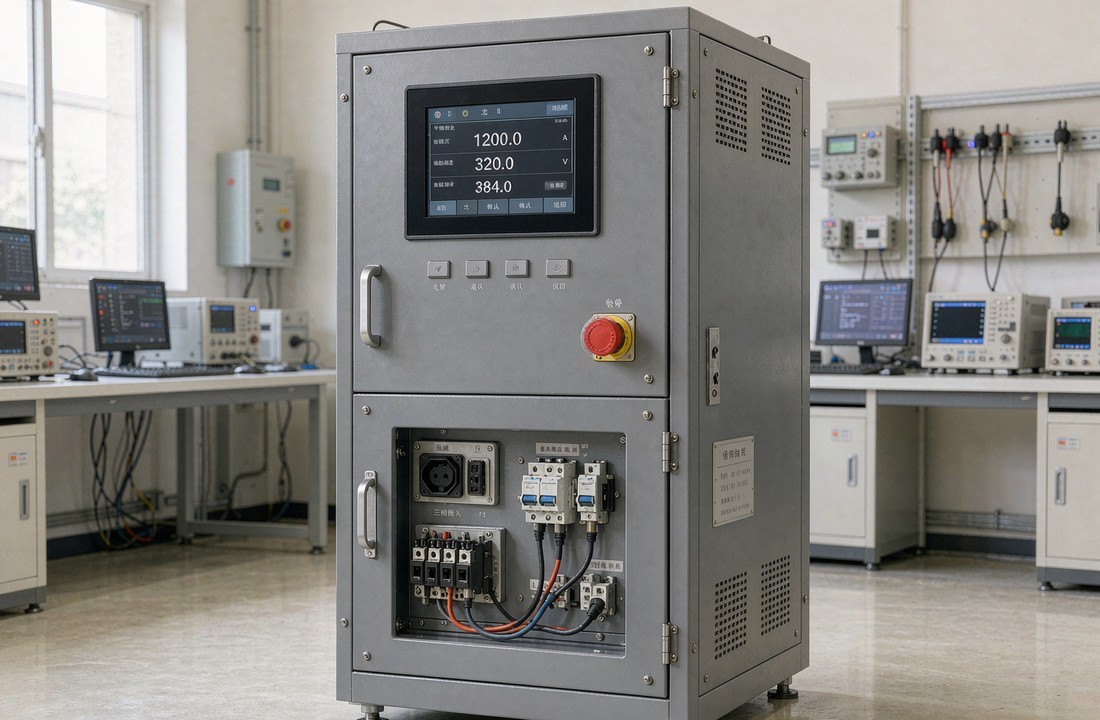

▲ SA1000H系列整机：大屏液晶触摸屏实时显示电流、电压、功率与功率因数
针对不同试验项目的电流需求，试验站把常用工况编成了固定序列。设备支持阶跃、渐变两种编程模式，编程步数1~9999可设，循环次数0~9999，参数支持CSV格式工步导入导出——试验大纲可以直接"翻译"成工步表，一次编制、反复调用：
| 试验项目 | 工步序列设置 | 考察点 |
|---|---|---|
| 额定温升试验 | 阶跃至额定电流，持续至温升稳定（判据：每小时温升变化≤1K） | 母线、接触点、断路器接线端稳态温升 |
| 过载温升试验 | 额定电流保持2h→1.2倍电流保持1h→返回额定，循环3次 | 过载后的热累积与恢复特性 |
| 三相不平衡工况 | 三相输出独立设定，按认证比例分配各相电流 | 不平衡分配下的最热相温升 |
三、运行效果：从"轮班盯守"到"无人值守"
改造后的变化体现在三个层面。电流稳定性方面：整个试验周期内电流波动被闭环压制在±0.5%F.S.以内，温升曲线不再出现"凹坑"，一次试验即可形成完整可信的报告数据；人力方面：工步序列自动执行，配合集成的温度巡检仪数据回读，夜间试验实现无人值守，试验站每班可节省一名专职值守人员；能耗方面：设备整机效率≥90%、输入功率因数≥0.99、馈网电流谐波≤3%，大电流长时间通电的电费与对车间电网的影响都明显低于旧方案，设备还具备长时开路与长时短路工作能力，试验接线的中间状态不会损伤设备。

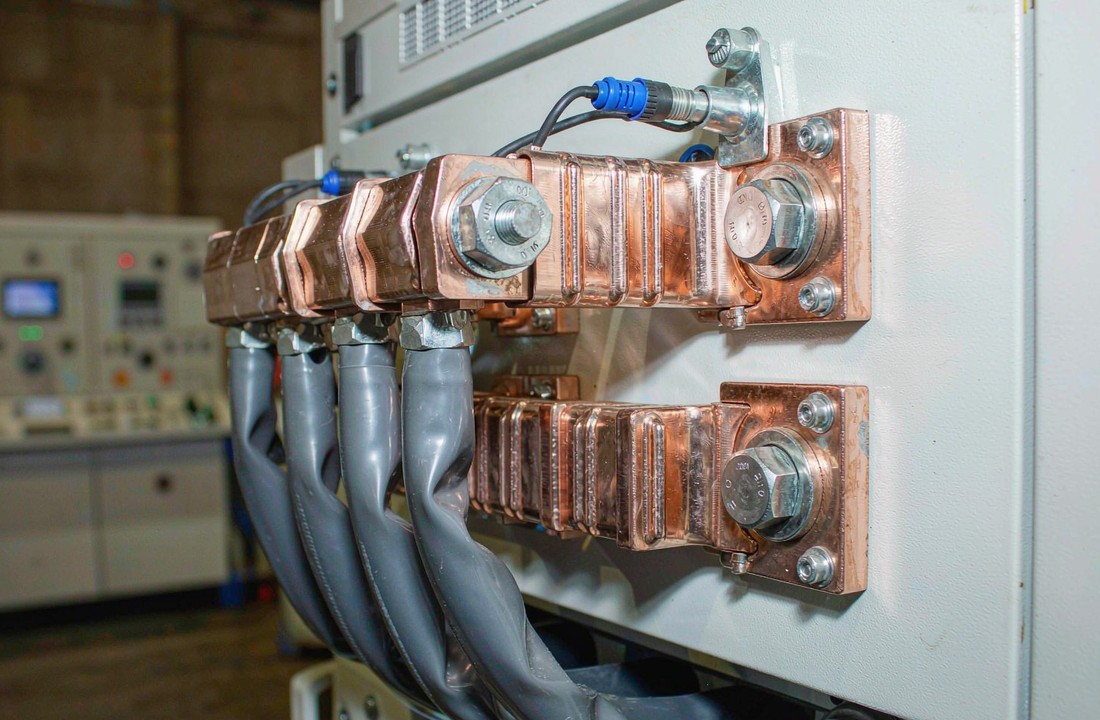

▲ 大电流输出端子：铜排压接与温度测点布置直接影响试验数据的可重复性
四、客户评价
该企业试验站站长的评价："这台交直流恒流电源最打动我们的是'电流不漂'这一条。以前通一晚上电要爬起来看好几次，现在工步编好、循环设好，早上来看稳态判据直接达标。三相独立可调也把不平衡试验从'近似模拟'变成了'精确执行'，审核方对我们的数据再没提过异议。"
试验工程师的补充："CSV工步导入特别实用，新产品的试验大纲在电脑上编好导进去就能跑，改工况也不用重新学设备。触摸屏上电流、功率、功率因数一目了然，交班记录抄表都省了。"
五、结语
温升试验的价值取决于电流基准的稳定性，而恒流闭环正是这个基准的技术保障。SA1000H系列以"电流不受负载阻抗影响"的核心特性，配合三相独立可调、9999步时序编程、CSV工步导入与Modbus通讯回读，把温升试验从依赖人工经验的过程变成了可编程、可复现、可追溯的标准作业；设备按需定制的多路输出与最高15000A的电流能力，也为后续试验项目的扩展预留了空间。苏州思齐电子科技有限公司面向铜排、断路器、配电柜、电缆、变压器等温升测试场景提供免费的选型评估与工步模板支持，欢迎工程师带被测对象清单沟通方案。
