交直流恒流电源怎么选?电流档位、响应与编程要点
交直流恒流电源选型看五个维度:电流档位与多路输出、精度与计量链、动态响应、编程能力、通讯与保护,SA1000H系列最高15000A、K系列20ms响应覆盖温升、脱扣、电解三类场景。
上周一家做接触器的试验室来询价,开场白很典型:"报一台1000A的恒流源。"追问下去才发现,同一个台架上要做两类试验:温升试验连续通流八个小时,脱扣试验要打到瞬时脱扣的电流倍数档。一个要稳,一个要快,同一个"1000A"背后是两套指标。恒流电源选型最常见的失误,就是拿最大电流一个数概括全部需求。
把试验场景翻译成指标需求,拆开就是五个维度:电流档位与输出结构、精度与计量链、动态响应、编程能力、通讯与保护。下面逐条说怎么看、怎么权衡,规格以SA1000H系列交直流恒流电源为例:最高15000A、精度0.5%rdg+0.5%F.S.、内置0.2级互感器、K系列动态响应≤20ms、9999步编程、Modbus TCP/RTU双规约。

电流账要算两笔:最大电流,还有"同时"

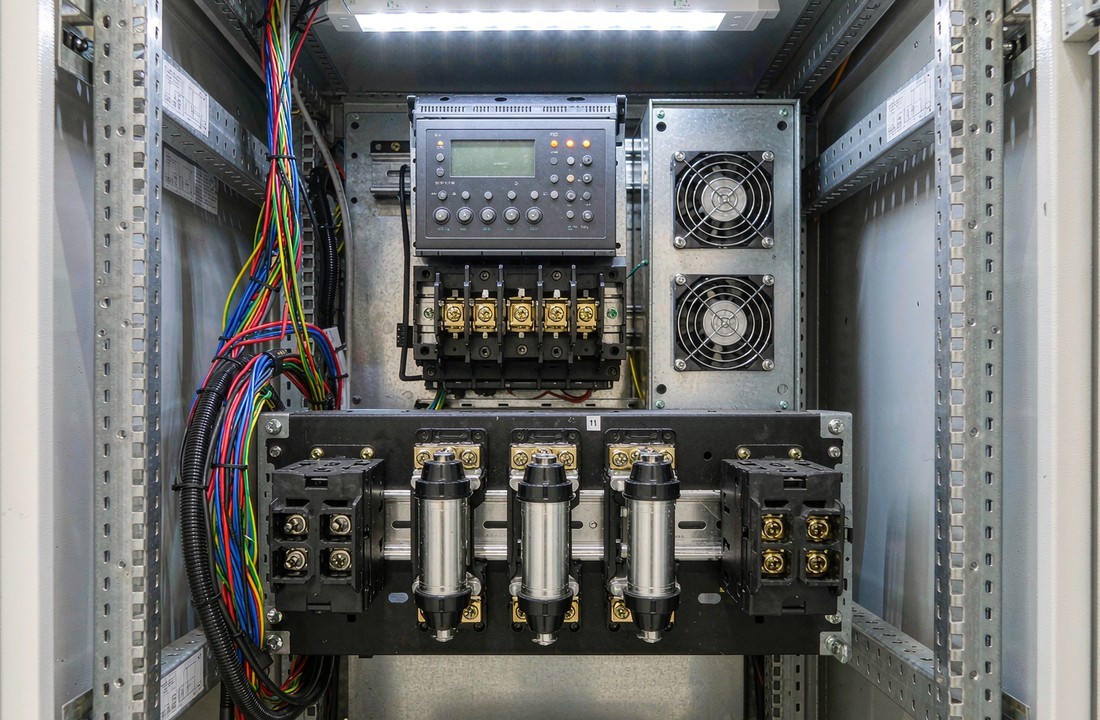

第一笔是最大电流。取被测对象的最大试验电流,脱扣试验还要叠加最大倍数档(如瞬时脱扣验证的电流倍数),并留10%~20%裕量;SA1000H系列最大输出电流可达15000A,从接触器级别到大型铜排、变压器母线回路都覆盖得住。第二笔是"同时":多个回路需要同时通电时,与其堆叠多台设备各管一段,不如确认多路输出方案,该系列输出通道数非标定制、三相输出可定制并联功能,一套控制系统管全部回路,接线与数据管理都省事。"同时通电"这一问在询价里经常被漏掉,设备到场才发现在台架上排不开,返工的成本比多问一句高得多。
交直流同机:两类试验不用重复投资
输出结构上还要确认交直流需求:交流恒流用于温升与交流脱扣,直流恒流用于直流脱扣与电解。SA1000H系列一相两线即可输出交流或直流,三相四线支持交流,交直流同机切换,不用为两类试验各买一台。电压档位按被测回路的阻抗压降核算即可,恒流源输出电压是"结果"而非"目标",选型时重点核算最大电流下的电压需求是否覆盖回路总压降(含线缆压降)。
精度看的是计量链,不是显示位数
恒流电源的精度由两级构成:电流精度0.5%rdg+0.5%F.S.覆盖"读数误差+满量程误差"两部分,电流稳定度±0.5%F.S.则决定长时间通电后电流的漂移幅度。温升试验动辄数小时,稳定度比精度更值得关注。这笔漂移可以折出来:通流两小时、500A档位下,0.5%F.S.的漂移就是2.5A,铜排温升读数会跟着这个量走,判定余量紧张时要把它算进去。
更深一层是计量链。设备内置0.2级互感器作为电流采样前端,从互感器、采样调理到闭环调节全链路有精度等级依据,型式试验与第三方审核场景务必确认这一项,只看显示分辨率的"高精度"宣传没有意义。电流值0.1A步进的设定分辨率保证了小电流档位的精细调节,这是脱扣特性逐点验证的基础。

动态响应的溢价,只该为脱扣类试验付
动态响应指输出电流从0A到设定值的建立时间,SA1000H标准系列已具备较快的响应能力,K系列则把这一指标强化到≤20ms。
稳态与瞬态:要不要为响应付溢价
判断很直接:温升、电解等"稳态"应用不必为极限响应支付溢价,标准系列即可;断路器脱扣、熔断器熔断等"瞬态"试验必须选高速机型,20ms意味着阶跃电流的建立过程相对脱扣动作时间可以忽略,计时基准才成立。反过来,响应也不是越快越好,过高的环路带宽对试验现场的接线与寄生参数更敏感,按试验类型匹配才是正解。
编程能力:试验大纲能不能直接变工步表

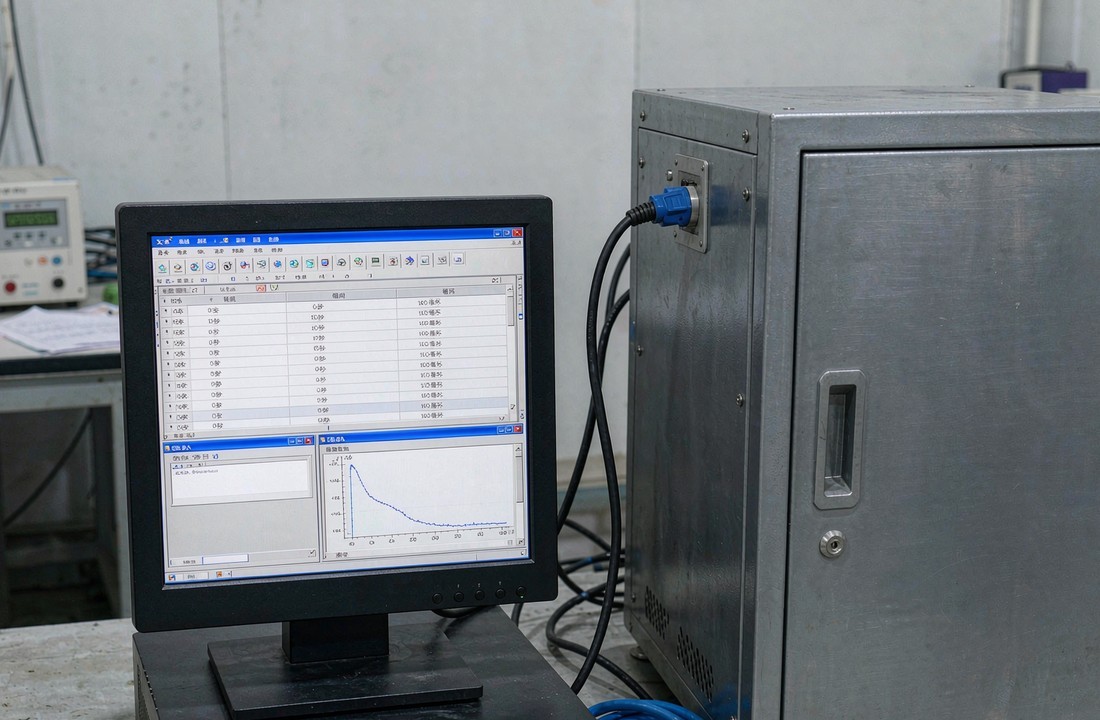

自动化试验的入口是编程能力。SA1000H系列支持阶跃、渐变两种编程模式,编程步数1~9999可设,循环次数0~9999,每步可设定持续时间、电压、电流,电流值0.1A步进调节。CSV格式的工步导入导出尤其实用:试验大纲在电脑上用表格编好,导入设备即可执行,换产品、改工况不用重新摸索界面。
有个衔接细节建议在采购前问清楚:CSV的列格式与工步数上限。有用户的试验大纲按旧设备习惯编了三百多个工步,导入前才发现列名和步数上限要按新机型整理,其实只是半小时的表格活,但这类问题放在到货前确认,比装机当天现场折腾强得多。选型时最好现场演示"从大纲到工步"的完整过程,确认步数上限、循环嵌套与参数颗粒度能否覆盖自己最复杂的试验项目。

通讯与保护:接入系统与无人值守的底气
RS485+RJ45:双规约接入无人值守
通讯方面,SA1000H系列标配RS485与RJ45以太网接口,支持Modbus RTU与Modbus TCP双规约,本地/远程模式软件设定,开放应用层规约支持二次开发。实验室测试框架走以太网,车间PLC走485,一台设备两边兼容。保护方面,过功率、过电流、过电压、短路、过温、冲击保护与电压畸变保护齐备,配合长时开路、长时短路工作能力,试验异常状态(如脱扣动作后的空载、接线中间态)不会损伤设备。输入侧功率因数≥0.99、馈网电流谐波≤3%,大功率设备对车间电网友好,长期运行的电费与配电容量的隐形收益也在这里。网侧适应性与环境指标同样纳入核对:400Vac±10%输入、IP21防护、-10~40℃工作温度,覆盖绝大多数工业试验环境。
三类场景的指标侧重:一张表看全
| 选型维度 | 温升试验站 | 脱扣试验站 | 电解工艺 |
| 电流与输出 | 按额定电流+裕量,多路输出优先 | 按最大倍数档核算,交直流双需求 | 按槽组总电流,长时连续运行 |
| 精度侧重 | 稳定度±0.5%F.S.、0.2级互感器 | 0.1A步进、0.5%rdg+0.5%F.S. | 恒流保持能力优先 |
| 响应速度 | 标准响应即可 | 必须K系列≤20ms | 标准响应即可 |
| 编程与通讯 | 阶跃+循环,Modbus回读 | 阶跃多档+CSV导入,信号触发计时 | 长时恒定+远程监控 |
档位这笔账:选大一档,误差带差出四倍
档位这笔账不少试验室吃过大亏:被测件额定500A,图省事直接挂2000A档,0.1%FS的误差带就是±2A,折算相对误差0.4%,报告精度栏立刻从0.1%变0.4%;换成500A档,误差带±0.5A,相对误差回到0.1%——同一个被测件、同一台电源,光档位选择就让报告精度差出四倍。反过来,冲击电流、脱扣特性这类瞬时大电流试验又要给2000A档留量程余量。正经流程是先把被测件的主工作电流区间列出来,再看有没有5A以下的小电流工步:一档盖不住就选双量程或双通道机型,别指望一个大档位包打天下。
选型清单怎么长出来
五个维度过完,清单其实已经成形:电流档位算"最大与同时",计量链定报告公信力,动态响应对应试验的"快"与"稳",编程能力决定自动化上限,通讯与保护托底无人值守。SA1000H系列以最高15000A、0.2级互感器、K系列20ms响应、9999步CSV编程与Modbus双规约通讯,给温升、脱扣、电解三类场景提供统一的技术底座,非标定制的输出通道与并联方案也为后续扩展留了空间。
苏州思齐电子科技有限公司提供免费选型评估,把被测对象与试验标准清单发给工程师,即可获得按这五个维度对照的选型建议与方案报价。
