牵引变流器与辅助变流器测试方案：轨交测试电源配置指南

一台城轨车辆上同时存在牵引变流器、辅助变流器和大量车载电子装置，它们的测试需求差异很大：牵引变流器动辄数百千瓦，关心的是功率等级下的温升、效率与保护动作；辅助变流器要输出稳定的CVCF/CVVF三相交流电，关心的是电压频率精度与带载能力；直流支撑环节则涉及充电与放电双向能量流动。本文按测试对象逐一拆解牵引变流器测试项目与供电要求，并给出对应的测试电源配置方案。

一、牵引变流器测试：大功率供电是第一道门槛

1.1 测试项目清单

牵引变流器的研发与型式试验通常包括：满载温升试验、效率测定、过流过压保护动作值校验、输入输出特性、控制时序与通信联调，部分项目还要求低电压穿越能力验证。这些项目的共同前提，是前端有一套容量、波形质量与动态响应都达标的供电系统——供电不稳，后面的数据全部失真。

1.2 供电要求与设备配置

牵引变流器输入侧为直流支撑电容充电，充电瞬间冲击电流大，要求电源具备可设限流的软启动能力；满载试验则要求电源长时间稳定输出且效率高、发热低。配置上推荐"可编程直流电源做输入模拟+交流变频电源做辅助回路供电+双向直流电源模拟负载或电池"的组合，用统一的上位机平台串联测试序列，这是轨道交通测试电源配置的主流架构。

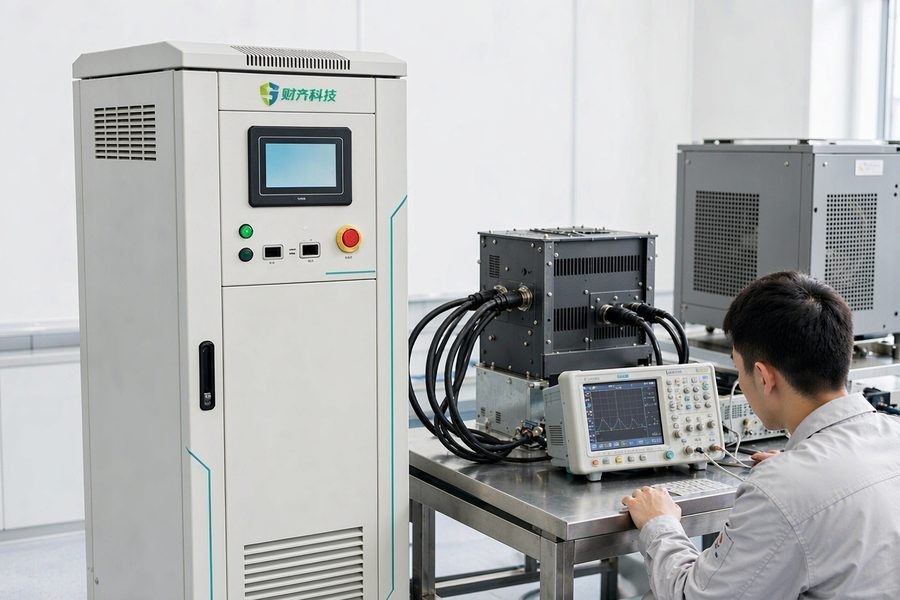

二、辅助变流器测试：输出品质是考核重点

2.1 辅变输出特性怎么测

辅助变流器为空调、空压机、照明等列车辅助负载供电，输出一般为三相CVCF（恒压恒频）或CVVF电源。测试时需要验证输出电压精度、频率精度、三相不平衡度、波形失真度以及突加突卸负载时的动态响应。测量端要接功率分析仪，供电端则要保证输入侧不受电网波动干扰。

2.2 输入侧供电与负载模拟

输入侧通常用交流变频电源或电网模拟电源提供可调电压频率的供电，用于复现网压波动、电压跌落等工况；输出侧用可编程负载箱或真实负载（风机、压缩机）模拟。突加突卸试验时，辅助变流器测试电源的动态恢复速度直接决定试验能否真实还原装车工况——恢复时间长的电源会把"被测件的问题"掩盖成"电源的问题"。

三、能量回馈与直流母线模拟：双向是趋势

3.1 为什么需要四象限

牵引变流器在制动工况下反向馈电，直流支撑环节存在充电与放电双向潮流。传统电阻负载把制动能量烧成热，能耗巨大且无法验证馈电工况；采用支持四象限能量回馈测试的双向直流电源，能量可以回馈回电网，既能验证双向工况，又能把长时试验的电耗降下来，MW级试验室一年省下的电费相当可观。

3.2 配置建议

双向直流电源按被测对象选电压平台：城轨直流750V/1500V牵引系统对应1500V平台，还要关注并机扩容能力——单台功率不够时多台并联，均流精度与保护配合要在选型阶段确认。编程能力上，支持功率曲线编程的机型可以自动执行充放电循环剖面，为寿命与温升试验提供数据链。

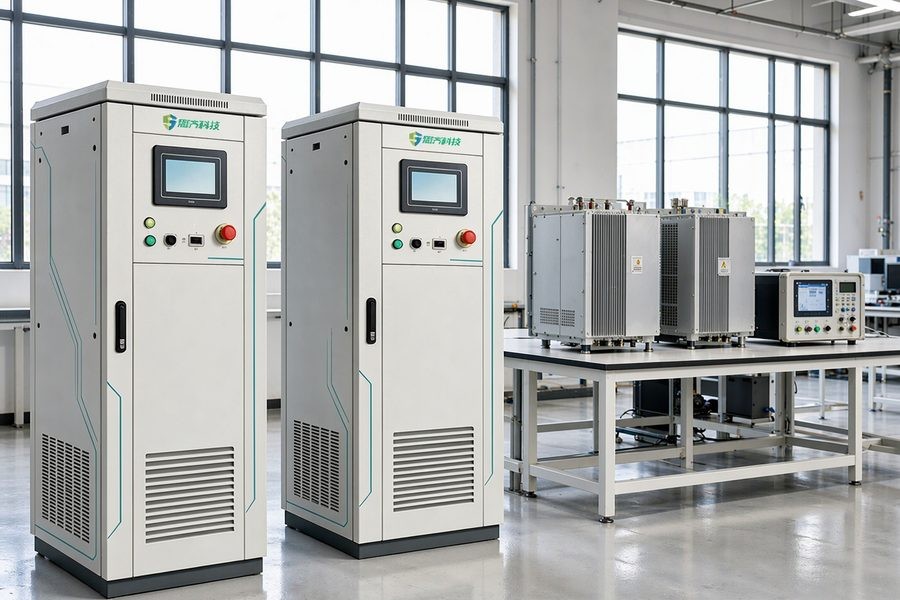

四、一张配置清单看懂轨交变流器试验室

4.1 配置参考

把前面的分析收拢成一份配置参考：研发与型式试验层，电网模拟电源（复现网压异常）、可编程直流电源（输入模拟与部件试验）、双向直流电源（直流母线模拟与能量回馈）；出厂与老化层，交流变频电源（辅助回路供电与老化）、大功率集中供电与负载矩阵；数据层，上位机统一程控，测试序列、温升曲线、保护动作记录自动归档。城轨车辆型式试验能力建设的投入大、周期长，配置方案值得做一轮完整测算。

4.2 分步建设路径

试验室建设不必一步到位。第一阶段先满足出厂级需求：交流变频电源加上集中供电与基础测量，覆盖老化与例行试验；第二阶段补齐研发级能力：电网模拟电源与双向直流电源进场，解锁温升、保护校验与回馈工况试验；第三阶段做自动化整合：测试序列脚本化、数据自动归档，把人工经验沉淀为可复现的试验规程。分步走的收益是每一期投入都有明确的试验能力增量，也便于根据业务增长调整后续配置。

4.3 两个常见的配置误区

一是只按标称功率选电源容量，忽略被测件的充电冲击与效率折算，导致设备到场后"带不动"；二是忽视测量端投入，电源到位后才发现功率分析仪、温度采集的通道数与精度跟不上，数据链断在最后一公里。规避方法很简单：选型前把试验项目清单逐条列全，每条对应到电源与测量两端的能力要求，交叉核对后再下单。

选型顺序建议先定试验项目清单，再反推每台设备的电压、电流、动态指标，避免"先买设备后凑项目"。

五、常见问题FAQ

Q1：牵引变流器温升试验对供电电源最核心的要求是什么？

是长时间满载输出下的稳定性。温升试验通常持续数小时，电源的电压/电流时漂会直接影响发热量与判定结果，建议关注时漂指标并要求厂家提供满载老化验证记录。

Q2：辅助变流器突加突卸负载试验怎么搭建？

输入侧用交流变频电源提供稳定可调供电，输出侧用可编程电子负载或真实负载按试验剖面投切，同步用功率分析仪记录电压跌落与恢复时间。

Q3：双向直流电源相比电阻负载箱贵不少，值得吗？

从两个角度算：一是只有回馈式电源才能验证制动馈电工况，电阻负载做不了；二是长时试验的电费差，MW级试验室通常一两年即可收回差价。

Q4：多台直流电源并联扩容，选型时要注意什么？

重点确认三点：并联台数上限、均流精度指标、以及单台故障时的隔离保护逻辑，避免一台故障拖垮整组。

Q5：变流器测试需要模拟直流网压波动吗？

需要。城轨直流网压受牵引负荷影响波动明显，用可编程直流电源按剖面复现网压波动，才能验证变流器在全工况下的工作能力。
