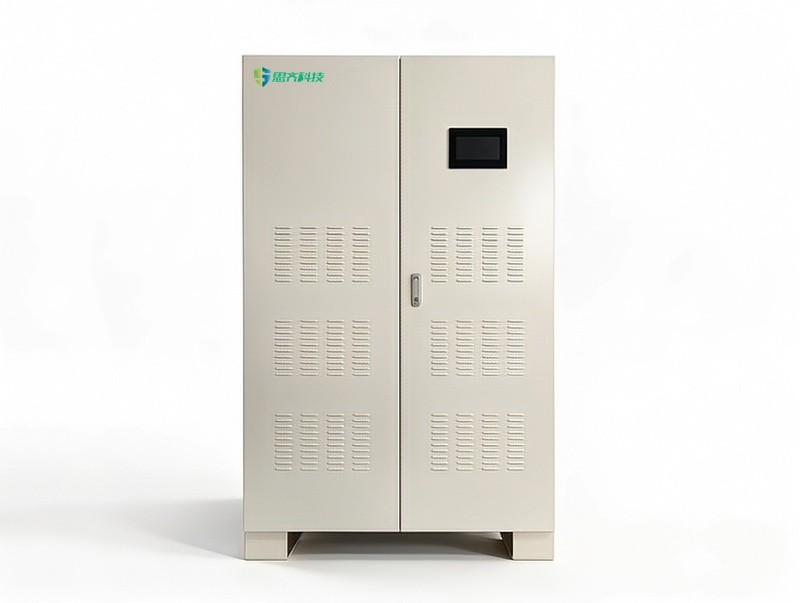

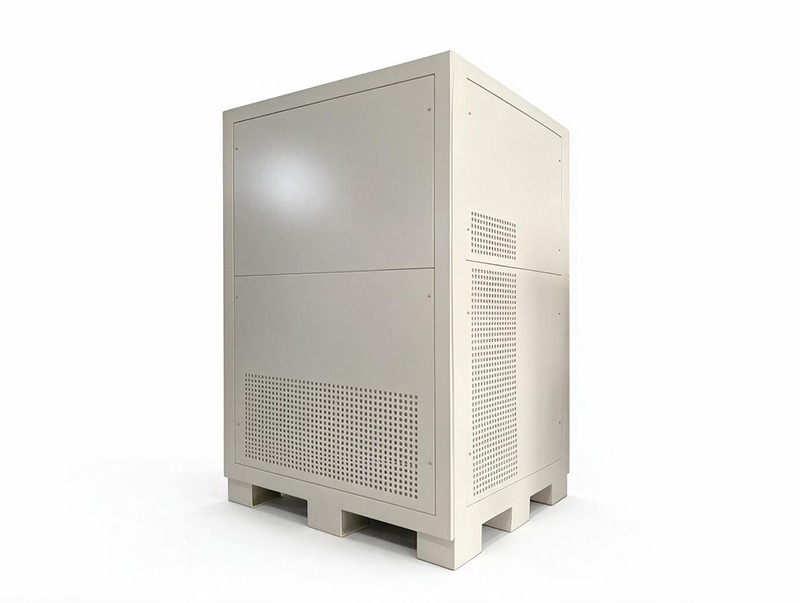

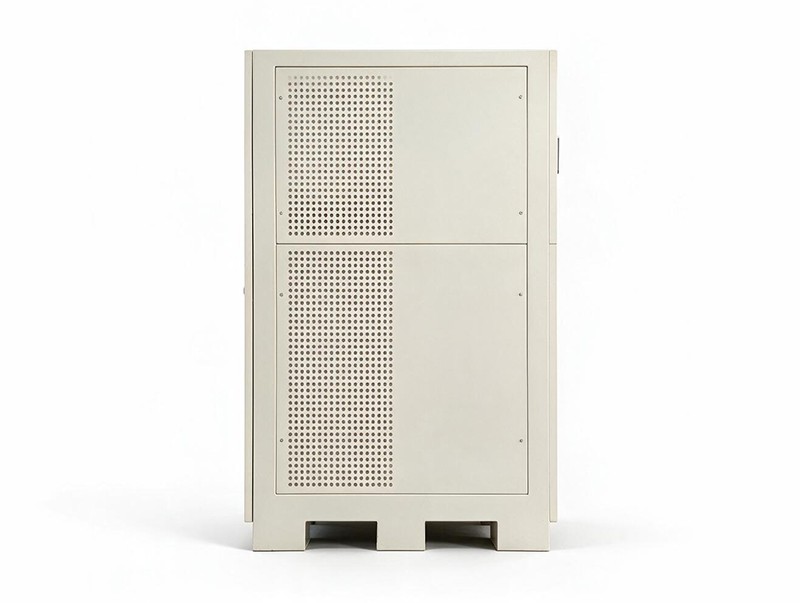

SA1000系列单相交流变频电源针对家电类产品老化试验、单相电力电子设备性能检测及电网抗扰度检测开发。设备采用AC-DC-AC变频拓扑与电力电子IGBT控制方式,输出失真度低、稳定性高的单相正弦波交流电压,幅值、频率连续可调;内置工步编辑功能,可通过上位机软件完成编程控制。机型覆盖10~150kVA共10个型号(型号后缀 -D),低压档0~150V、高压档0~300V,专为单相负载提供大电流输出能力。
具体选型上,10kVA机型低压档输出电流83.3A,150kVA机型可达1250A,可满足单相负载的大电流供电需求。设备可稳定适配灯具、家电、小型电力电子设备及各类阻性、容性负载的测试需求,广泛应用于单相交流充电桩、家电与电动工具、开关电源与适配器、灯具照明及精密电子产品的供电与检测。整机具备过压、过流、过热、短路多重防护,运行安全稳定;支持产品老化试验、电网抗扰度检测与研发性能校准,厂家支持功率定制,是民用及轻工业单相测试场景的优选设备。
IGBT技术实现大容量输出
内置List对电压、频率进行时序编程
SPWM技术实现稳定的电压、频率输出
| 功率(kVA) | 型号 | 输出接线方式 | 低档/高档输出电流(A) | 尺寸(宽深高·m) | 重量(kg) |
| 10 | SA1010-D | 单相 | 83.3/41.7 | 0.6*0.85*0.95 | 210 |
| 15 | SA1015-D | 单相 | 125.0/62.5 | 0.6*0.85*0.95 | 240 |
| 20 | SA1020-D | 单相 | 166.7/83.3 | 0.6*0.85*1.34 | 290 |
| 30 | SA1030-D | 单相 | 250.0/125.0 | 0.6*0.85*1.34 | 340 |
| 45 | SA1045-D | 单相 | 375.0/187.5 | 0.8*0.86*1.55 | 540 |
| 60 | SA1060-D | 单相 | 500.0/250.0 | 0.8*0.86*1.55 | 610 |
| 75 | SA1075-D | 单相 | 625.0/312.5 | 0.8*0.86*1.55 | 670 |
| 100 | SA1100-D | 单相 | 833.3/416.7 | 1.05*0.97*1.8 | 730 |
| 120 | SA1120-D | 单相 | 1000.0/500.0 | 1.15*1.24*1.9 | 935 |
| 150 | SA1150-D | 单相 | 1250.0/625.0 | 1.15*1.24*1.9 | 1092 |
| 输出连接方式 | 单相(详见上表选型清单) |
| 输出电压范围 | 低档:0~150V;高档:0~300V |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.5%rdg+0.5%F.S.(热稳定后连续测试 2 个 10min) |
| 反应时间 | 2ms |
| 电压失真 | ≤2%@50Hz(线性负载) |
| 负载稳压率 | ≤±1%(线性负载) |
| 显示分辨率 | 0.1V |
| 电流范围 | 见选型清单 |
| 精度 | 0.5%rdg+0.5%F.S. |
| 显示分辨率 | 0.1A |
| 波峰因素 | 3:1 |
| 调节范围 | 45~65Hz |
| 调节精度 | ±0.5%F.S. |
| 频率稳定度 | 0.01% |
| 调节步进 | 0.01Hz |
| 输入电压 | 380Vac±15% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47Hz~53Hz / 57Hz~63Hz |
| 输入功率因数 | ≥0.85 |
| 通信接口 | RS485(标配);RS232/GIPB(选配) |
| 保护功能 | 输入过欠频/过欠压,输入过流,IGBT 过流、过温、过压;输出过流,短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | 0~45℃ |
| 工作环境湿度 | 0~90%RH(无冷凝) |
| 海拔高度 | ≤1500m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
| 输出额定容量 | 见选型清单(单相 10~150kVA 共 10 个型号) |
| 整机效率 | ≥85%(主要特点载明效率可达 85%~90%) |
| 隔离 | 内置隔离变压器 |
| 散热方式 | 强迫风冷 |
| 特点 | 功能说明 |
| 单相大电流输出 | 采用先进的 SPWM 技术与大容量 IGBT 逆变,输出低失真的单相正弦波交流电压,单机容量覆盖 10~150kVA 共 10 个型号,低档输出电流最高达 1250A,适配大电流单相负载的供电与测试。 |
| 纯净波形 · 稳定供电 | 输出电压失真 ≤2%@50Hz(线性负载)、负载稳压率 ≤±1%(线性负载)、反应时间 2ms,为家电、灯具照明、开关电源等单相负载提供纯净稳定的交流供电。 |
| 单相冲击性负载适应能力 | 支持恒压、恒流双工作模式,可承受电动机类冲击性负载(峰值比 3:1),适配空调、冰箱、洗衣机、电动工具等单相冲击性、非线性负载的供电与老化试验。 |
| 高效率与可编程能力 | 经过严谨计算的一次电路参数以及特殊设计的热损耗控制,效率可达 85%~90%;通过内置 List 对电压、频率进行时序编程控制,支持电压/频率的步阶、渐变变化模式。 |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出。 |
| 友好的人机界面与本地/远程控制 | 采用大屏幕液晶屏进行操作及数据监控,提供通用模式、步阶模式、渐变模式、实时采集四大功能页签并支持高低档输出模式切换;可通过软件设定本地、远程两种操作模式,具备 RS485、RJ45 等多种通信接口与 ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发。 |
01 单相交流充电桩 | 02 家电及电动工具类冲击性负载 | 03 开关电源、适配器类非线性负载 | 04 灯具照明与精密电子产品 |
05 其他单相耗能类负载 | |||
| 01 单相交流充电桩 | 作为供电电源连接充电桩单相交流输入端,可模拟电网电压、频率变化工况,完成电网适应性等测试,能量被充电桩消耗。 |
| 02 家电及电动工具类冲击性负载 | 作为抗冲击电源连接被测产品交流端,为空调、冰箱、洗衣机、电动工具等冲击性、非线性负载供电,具备峰值比 3:1 的应对能力,能量被负载消耗。 |
| 03 开关电源、适配器类非线性负载 | 作为供电电源连接被测产品交流端,为开关电源、电源适配器等非线性负载供电,验证其在电网电压波动下的输出稳定性,能量被负载消耗。 |
| 04 灯具照明与精密电子产品 | 作为供电电源连接产品交流端,为灯具照明、医疗电子及精密仪器提供稳定纯净的交流供电,能量被产品消耗。 |
| 05 其他单相耗能类负载 | 作为供电电源连接被测产品交流端,为各类单相小型设备供电,能量被负载消耗。 |
电力电子控制方式 IGBT | 单相正弦波输出 幅值 · 频率可调 | 编程控制 工步编辑 | 最高输出容量 150kVA |

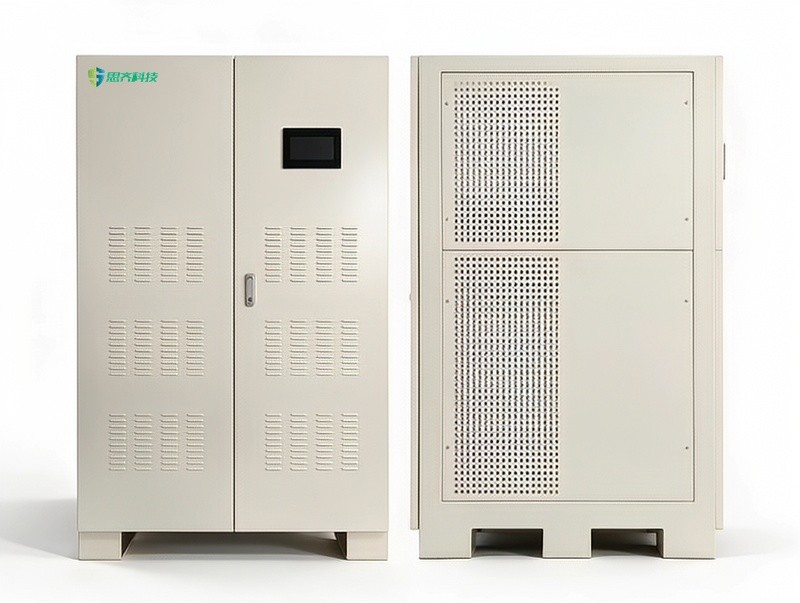

单相纯净供电 · 机架式灵活部署

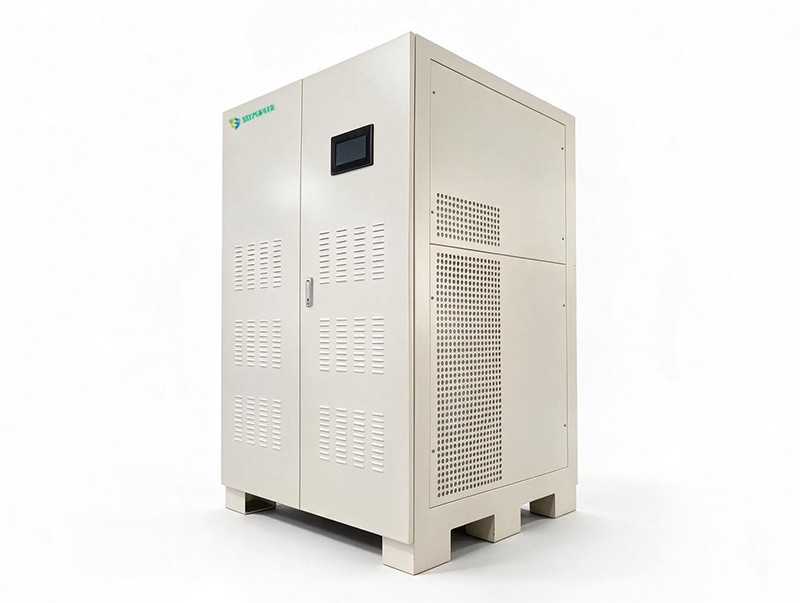

SA1000 系列单相交流变频电源采用 AC-DC-AC 变频拓扑与电力电子 IGBT 控制方式,输出失真度低、稳定性高的单相正弦波交流电压,幅值、频率连续可调,具备工步编辑能力并可通过上位机软件实现编程控制,单机覆盖 10~150kVA 共 10 个型号,适用于家电、灯具照明、开关电源及小型电力电子设备的供电与检测需求。
SA1000 系列单相交流变频电源以 IGBT 控制方式输出失真度低、稳定性高的单相正弦波交流电压,幅值、频率连续可调,支持工步编辑与上位机编程控制,单机覆盖 10~150kVA 共 10 个型号。应用上既可作为供电电源与抗冲击电源,服务于单相交流充电桩、家电与电动工具类冲击性/非线性负载、开关电源与适配器类非线性负载、灯具照明及精密电子产品等被测对象,也可用于单相电力电子设备性能检测与电网抗扰度检测。详细应用方案与参数请参见《SA1000系列单相交流变频电源产品应用说明》与《SA1000系列单相交流变频电源技术规格书》。
SA1000系列单相交流变频电源是针对家电类产品老化试验、单相电力电子设备性能检测及电网抗扰度检测而开发的高精度交流电源。设备采用 AC-DC-AC 变频拓扑与电力电子 IGBT 控制方式,输出失真度低、稳定性高的 单相正弦波交流电压,幅值、频率连续可调;设备内置工步编辑功能,可通过上位机软件完成编程控制。机型覆盖 10~150kVA 共 10 个型号,多用于单相交流充电桩、家电与电动工具、开关电源与适配器、灯具照明及精密电子产品的供电与检测。
输出容量 10~150kVA | 控制方式 IGBT 电力电子控制 | 输出波形 幅值、频率连续可调 | 编程控制 上位机软件工步编辑 |
SA1000系列单相交流变频电源面向单相用电设备,主要有两种典型用法:一是作为供能电源,为家电、电动工具、灯具、开关电源与适配器等单相负载提供稳定供电;二是作为试验电源,模拟电网电压与频率的变化工况,为被测产品的性能检测和抗扰度试验供电。下面分别说明两类典型场景中的应用方式。
| 典型应用 | 测试对象 | 电源工作方式 |
| 单相充电桩性能检测 | 单相交流充电桩 | 供能模式:模拟电网电压变化、频率变化工况,为充电桩供电并完成性能检测。 |
| 家电类产品老化与抗扰度测试 | 空调、冰箱、洗衣机等家电 | 供能模式:为家电类耗能负载持续供电,电动机类冲击性负载由峰值比 3:1 的输出能力支撑。 |
|
| 应用方式:单相交流充电桩的交流输入端接入本电源后,由电源模拟电网电压与频率的变化过程为其供电,并配合完成性能检测,整个测试过程电源运行于供能模式。 |
|
| 应用方式:在老化与抗扰度试验中,本电源为家电、灯具、电动工具等单相耗能负载持续供电;面对电动机类冲击性负载,其输出具备 峰值比 3:1 的应对能力。 |
SA1000系列单相交流变频电源通过大屏幕液晶屏完成操作与数据监控,运行中的单相输出电压、电流、功率等电气参数均可实时读取,启停与编程操作也在同一界面完成。界面按通用模式、步阶模式、渐变模式、实时采集四个页签组织,并支持低档 / 高档输出模式切换,便于在低压大电流与高压输出之间快速转换。本地与远程两种操作模式可由软件设定,远程模式下具备本地模式下的全部功能;通信配置上,标配 RS485、RJ45 接口,可加选 RS232/GPIB,并兼容 ModbusTCP、ModbusRTU 等规约,方便接入上位机测试系统开展二次开发。界面各功能分区的用途如下:
通用输出模式 |
编程输出模式 |
| 界面功能分区 | 功能说明 |
| 通用模式 | 直接设定单相输出电压:低档 0~150V、高档 0~300V 连续可调,频率 45~65Hz 连续可调,并可按需设置限流值与高低档输出模式;运行、停止、复位三个按键直接控制输出通断。 |
| 步阶模式 | 将输出电压按「起始组号 → 结束组号 → 循环次数」组织为时序序列,参数下载后电源按序列自动循环输出,可复现电压突变、阶梯变化等测试工况。 |
| 渐变模式 | 对输出电压做连续平滑的时序编辑,结合循环参数设定,可自动完成渐变扫频与渐变升降压等缓变测试。 |
| 实时采集 | 同步显示单相输出电压、电流、功率等电气参数,用于测试过程中的状态监控与数据记录。 |
