交流变频电源内部五站拆解:从380V市电到任意频率正弦波的路上发生了什么

发布时间:2026-09-29

输入固定的380V/50Hz,输出却是0~300V、45~65Hz任意组合的正弦波。沿着能量流走一遍机柜内五个环节:整流PFC、直流母线、IGBT逆变、输出滤波隔离、闭环保护,顺带算清母线电压513V是怎么来的、参数表每一行对应哪一站。

输入是固定的 380V/50Hz 市电,输出却可以是 0~300V、45~65Hz 内任意组合的纯净正弦波,还能按程序模拟电压跌落和频率漂移——交流变频电源是怎么做到的?答案藏在 AC-DC-AC 变换六个字里:先把交流整成直流,再把直流逆变成任意频率的交流。苏州思齐电子科技有限公司的 SA1000 系列设计就是围绕这条能量流做工程取舍的。下面沿信号走的顺序,一站一站看,看懂了再看规格书,每行参数都有出处。

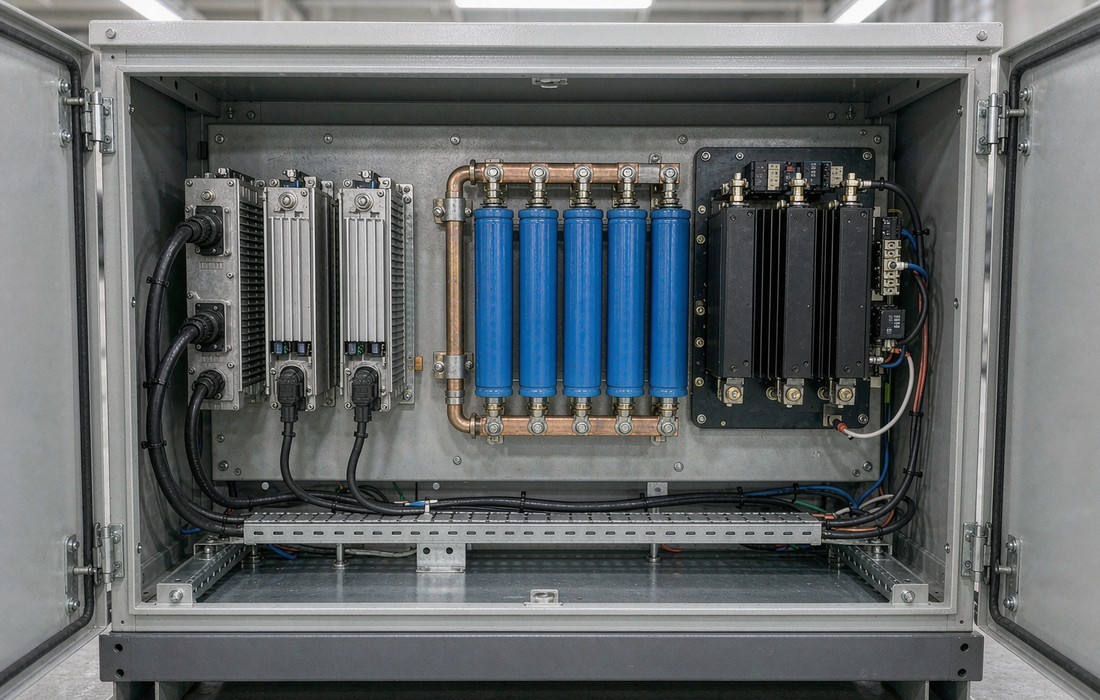

交流变频电源机柜内部:整流模块、直流母线电容与IGBT逆变模块布局
机柜内部实拍视角:左为整流与散热模块,中为直流母线电容组,右为IGBT逆变单元

先捋直:整流与PFC

三相市电经输入滤波器滤掉尖峰干扰,进三相桥式整流,六个整流器件轮流导通把正弦波捋直成脉动直流,向母线电容充电。这一站有两个容易忽视的设计点:预充电电路(上电瞬间母线电容近似短路,不限流的话浪涌电流足以打坏整流器件,所以每台电源都有"先限流、后旁路"的软启动时序);PFC 功率因数校正(普通整流输入电流呈窄脉冲,功率因数只有 0.6~0.7,谐波污染大,加 PFC 级后能提到 0.85 以上,这也是检测机构对实验室供电设备的普遍准入要求)。

预充电浪涌:几百焦耳的隐形成本

预充电这笔账可以算清楚。仍以 380V 输入为例,母线空载电压接近 537V,一台 10kVA 机型母线电容若配 1000µF,直接合闸要往电容里灌的能量是 ½CV²,约 144 焦耳;这几百焦耳要在十几毫秒内建立,浪涌电流轻松冲到几百安。串一只十几欧的预充电电阻,把峰值压到几十安的量级,等母线电压爬到接近稳态再由继电器把电阻旁路,上电时听到的"咔嗒"一声就是这个动作。

有些低价机型把预充电电阻配小了或者继电器时序不对,反复开关机几次电阻就烧,故障看起来玄学,根源在这几百焦耳身上。

中间的蓄水池:直流母线

整流之后、逆变之前,能量暂时停在直流母线上。一排大容量电解电容(或薄膜电容)并联在母线正负极之间,缓存能量、吸收开关纹波,让母线电压平稳。这里可以顺手算一笔母线电压的账:三相桥式不控整流的平均输出是 1.35 倍线电压,380V 市电整出来约 513V;轻载滤波后趋近峰值 √2×380≈537V。SPWM 能合成的最大交流幅值受母线电压约束,所以输出量程设计必须跟母线电压匹配,这是输出分档的物理依据。

母线还有一项关键任务:处理能量倒灌。负载是电机这类储能型负载时,减速或突卸负载的瞬间,机械能量经逆变桥反向流动,把母线电压"泵"高,不处理就会过压保护停机甚至损坏电容,中高端机型因此配制动斩波或能量回馈通道。变频电源输出端的很多"脾气"(突加突卸的响应、带电机的能力)根源都在这一站。

母线电容:整台设备的寿命短板

母线电容还是整台设备寿命的短板,值得多看一眼。电解电容的寿命对温度极其敏感,结温每降 10°C 寿命大致翻倍;而发热的来源正是流过它的开关纹波电流在 ESR 上的损耗。同型号电源,散热风道堵了滤网、环境温度高了五度,几年后的故障率完全是两回事。薄膜电容贵,但耐压裕量大、不怕过压反峰、寿命长得多,大功率机型越来越倾向全薄膜方案。选型时问一句母线电容的类型和温升设计,比对比外观参数更能看出一家厂的下限。

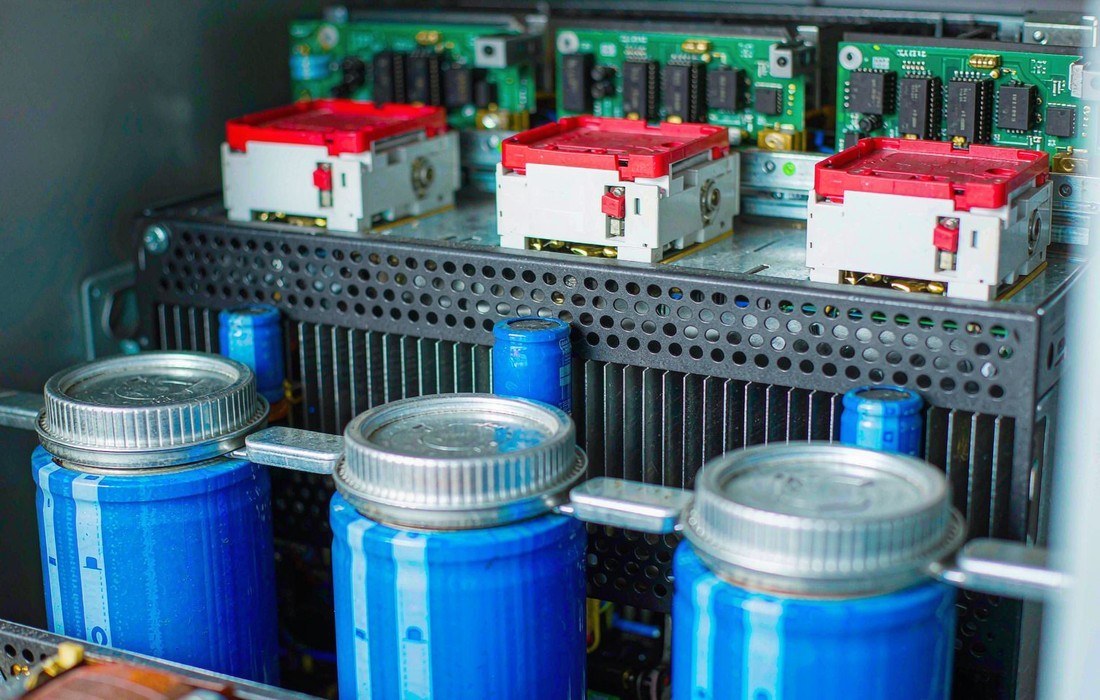

直流母线电容与IGBT功率模块、驱动电路板特写
母线电容、IGBT功率模块与驱动板:直流母线与逆变环节的核心器件

心脏:IGBT逆变与SPWM

逆变是整个变换的心脏。六个 IGBT 组成三相桥臂,上下管轮流开关,把母线直流裁剪成宽度可变的脉冲。宽度怎么定?靠 SPWM:高频三角载波与正弦参考波比较,正弦瞬时值高时上管导通、低时下管导通,脉冲宽度在正弦峰值附近最宽、过零附近最窄。按等效面积原理,这串脉冲的低频分量就是期望的正弦波。

想让输出是 60Hz 还是压到 45Hz,改参考波的频率和幅值就行。电压频率独立调节的物理基础,就在这一站。

这一站还有两个精细活:死区时间(同桥臂上下管绝不允许同时导通,驱动时序必须插几微秒死区,代价是轻微波形畸变,这是输出失真度的主要来源之一);载波频率(载波越高波形越细腻,但开关损耗和发热越大,好设计是在失真度与效率之间找平衡)。

死区时间:失真度的主要来源

死区的代价能算出来。设载波 10kHz(周期 100µs)、死区 3µs,一个开关周期里上下管要各倒换一次,前后各停 3µs 合计 6µs,等效于输出电压被削掉约 6µs/100µs = 6%;乘上 537V 的母线电压,死区电压误差在 32V 左右。输出 220V 时折算下来偏差接近 15%,不补偿的话波形和幅值都难看,所以正经机型都做死区补偿:按电流方向预测误差、在调制波里预先加回去。看失真度指标时别只比数字,问一句有没有死区补偿,同样标 ≤2% 的两台机器,低电压段的波形可能差出一个档次。

最后一道关:输出滤波与隔离

逆变器吐出来的还是高频脉冲串,离"能喂给被测设备的电源"差最后一站。输出 LC 滤波器是低通网络,截止频率设计在基波与开关频率之间:50Hz 基波畅通,十几 kHz 的开关分量大幅衰减,SPWM 正弦波输出才能做到总谐波失真 ≤2%@50Hz。隔离变压器串在输出回路:一是输出与市电电气隔离,切断共模干扰路径,被测设备短路击穿时不反冲电网;二是靠绕组变比扩展电压档位,配合双量程覆盖 120V、230V 乃至 400V 级线电压制式。波形品质与安全边界,都在这一站定型。

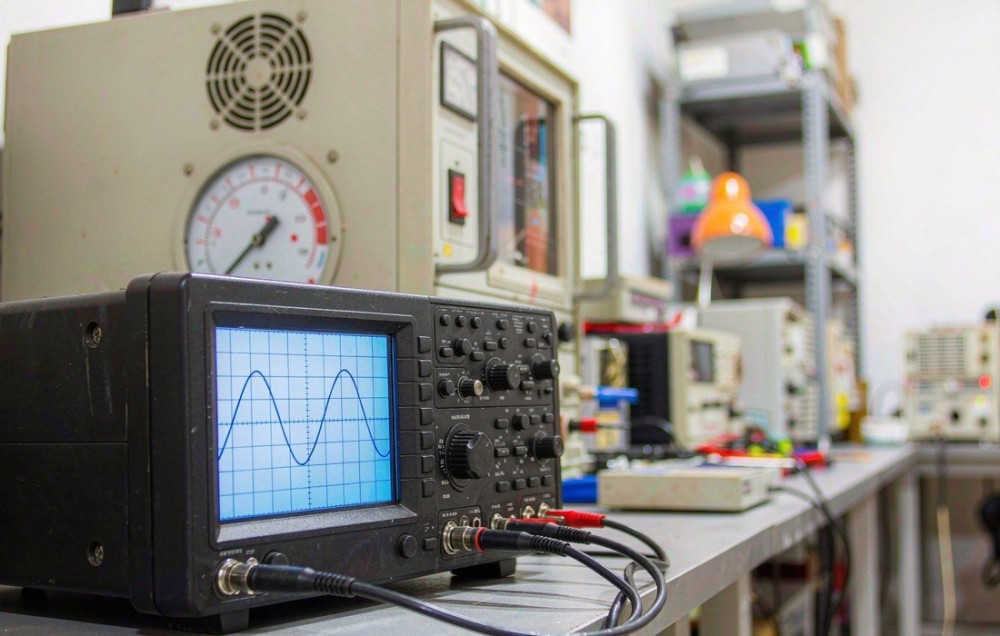

示波器观测交流变频电源输出的光滑正弦波
示波器下光滑的正弦波:四级变换与滤波后,输出已与市电品质彻底不同

LC谐振点:轻载电压反而抬高

滤波这一站也有自己的脾气:LC 网络天然存在谐振点,谐振频率附近输出阻抗骤变,轻载或空载时输出电压可能不降反升,负载是整流型输入时还可能激发振荡。成熟的处理办法是加阻尼设计:在滤波电容上串一只小电阻,或者控制算法里做有源阻尼,代价是几个瓦的额外损耗,换来全负载段的稳定。这也是"同样是 LC 滤波,空载波形有的干净有的发毛"的原因,验收时不妨特意做一轮空载和轻载波形记录。

兜底:闭环控制与保护

前四站解决"能不能输出",闭环控制解决"输得稳不稳"。控制系统高速采样输出电压电流,与设定值比较后经 PI 调节实时修正 SPWM 调制深度,市电波动、负载投切引起的偏差毫秒级拉回,负载调整率与电压稳定度做到 0.1% 量级。保护覆盖全路径:输入过压欠压、母线过压、逆变桥过流短路、器件过温,层层设防。看一台设备的控制水平,重点核两项:负载突变时输出电压跌落深度与恢复时间、长期运行电压稳定度,这两项最诚实。

突加突卸:环路带宽的现场验收

突加突卸测试自己也能做:输出带一半负载稳定运行,突然投满载,用示波器抓输出电压:跌落越浅、恢复越快,说明环路带宽给得足;再突然卸掉负载,看电压有没有过冲后拖一截缓慢回落,那是母线电压被泵高后闭环慢慢压回来的过程,拖得越长说明母线侧处理越糙。这两张波形图存下来,比规格书任何一页都能说明问题。

回到参数表:每一行都有出处

五个环节串起来,规格书就有了解释。SA1000 系列:双量程低档 0~150VLN、高档 0~300VLN,对应输出级与隔离变压器设计;频率 45~65Hz 连续可调、步进 0.01Hz、稳定度 0.01%,对应参考波分辨率与晶振基准;电压失真 ≤2%@50Hz,对应滤波器与死区补偿水平;相角 0~359° 独立可调,对应三相各自参考波独立计算;波峰因数 3:1,对应逆变与输出级的电流裕量。

几个常被问到的问题

没有 PFC 会怎样?输入电流窄脉冲、功率因数 0.6~0.7、谐波大,既污染电网又可能过不了实验室准入。母线电压多少?380V 整流平均约 513V,轻载滤波后接近 537V 峰值,它决定输出量程上限。

滤波器会不会拖慢响应?截止频率远高于基波,对毫秒级闭环响应影响很小,设计好的机型满载突投 2ms 量级恢复。隔离变压器能省吗?省了就失去电气隔离,被测设备故障时能量反冲电网,做耐压和雷击浪涌试验时隔离更是硬要求。

一台电源能同时出 50Hz 和 60Hz 吗?单通道某一时刻只能一个频率,要同时供电得两台组网或多通道机型,选型时提前确认。

原理看懂了,选型就不再被参数表牵着走。交流变频电源把每个环节按工业级标准做扎实:预充电软启动、母线过压保护、死区补偿、输出隔离与 LC 滤波。输出指标经第三方计量可溯源。要针对自己的被测物核对波形、稳定度与动态指标,让厂家工程师拿整机原理图把关键环节讲一遍,比看十篇科普都有用。
