交流变频电源三相不平衡负载与并机扩容技术深度解析

在真实的测试现场，三相输出挂着满负荷单相负载几乎是常态：电机测试台上的单相堵转工位、家电产线上成排的单相整机、检测机构里混插的各类样品，都会让变频电源长期工作在不对称工况下。而当测试平台功率升级到一两百千伏安以上，单机容量不够，并机扩容又带来均流与环流的新问题。本文从原理层拆解变频电源三相不平衡负载能力的技术内涵与并机扩容的关键设计，供测试工程师在设备选型与平台建设时参考。

一、三相不平衡负载从哪里来

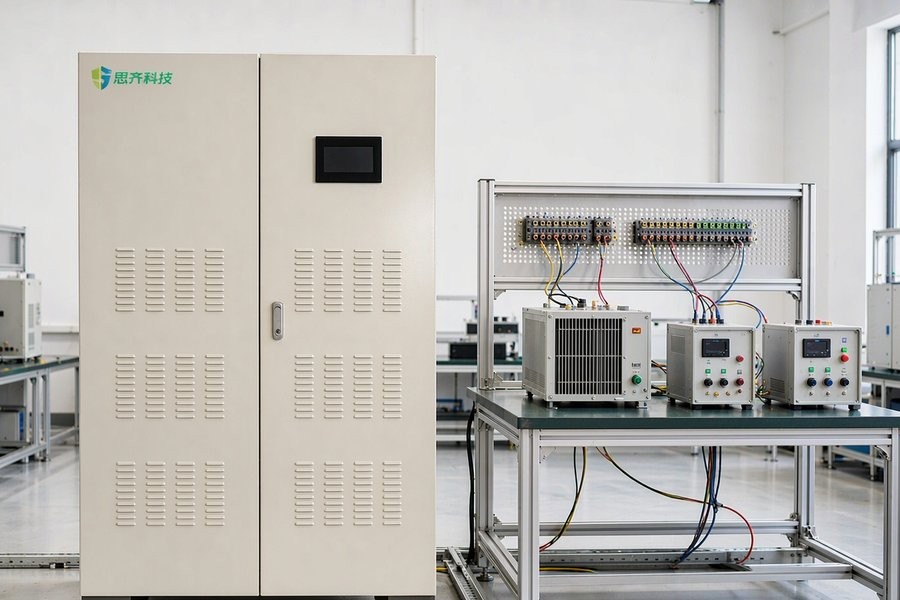

1.1 三相四线制与中性线电流

单相负载分别挂接在三相输出的A、B、C相上时，各相电流幅值与相位不再对称，不平衡电流只能经中性线返回电源，这就是零序电流通路。中性线电流的大小并不简单等于三相电流之差的代数和：谐波含量高的整流性负载还会叠加3次谐波零序分量，三者的几何叠加可能让中线电流接近甚至超过最重一相的线电流。因此三相四线制变频电源的中线载流能力是一项独立的额定指标，选型时不能默认“中线随便接”。

1.2 不平衡度怎么量化

工程上用对称分量法把不对称的三相量分解为正序、负序与零序分量，电压不平衡度通常以负序分量占正序分量的百分比表示。对测试电源而言，更有意义的是它的镜像能力：在规定的变频电源单相满载工况下（例如一相满载、两相空载），输出电压不平衡度仍应保持在极低水平，且各相电压精度不因负载差异而劣化，这是评价电源真实能力的关键指标，而不是只看三相平衡满载时的铭牌数据。

二、不平衡负载对变频电源的三个考验

2.1 直流母线电压波动与电容温升

三相平衡时，三相瞬时功率之和恒定，直流母线只需吸收开关频率级纹波；一旦负载不平衡，瞬时功率出现以两倍工频为主的脉动分量，母线电容被迫承担低频充放电，等效串联电阻上的损耗转化为温升。长期重不平衡运行会加速电容老化，这也是部分电源在极端不平衡工况下降额使用的根本原因，设计良好的机型会通过加大母线电容与低频纹波抑制控制来缓解。

2.2 相臂器件应力不均

重载相的逆变桥臂电流应力数倍于轻载相，功率器件结温出现明显不均衡，长期运行时重载相器件老化加速。评价电源时不平衡能力强的产品，其散热设计与器件选型均按最恶劣单相工况校核，而不是按三相均摊的理想假设。

2.3 输出电压精度与相位偏移

负载重的相电压被拉低、负载轻的相电压被抬升，若三相共用一套调节环，电压环只能按平均值校正，结果是轻载相过压、重载相欠压。更隐蔽的是相位偏移：不对称电流经输出阻抗产生的压降含有交叉耦合分量，轻则影响相位的准确性，重则干扰需要精确相序的电机类测试。

三、关键设计：分相独立调节与中性线架构

3.1 分相独立闭环控制

应对不平衡负载的核心是让每一相拥有独立的电压有效值闭环与瞬时值反馈环，各相独立校正幅值与波形，互不牵制。配合按最重相校核的功率余量，优质交流变频电源可以做到100%不平衡带载——任意一相满载、其余两相空载长期运行而输出指标不降级。考核这一点很简单：让供应商现场演示单相满载时的三相电压偏差，数字会代替一切宣传话术。

3.2 四桥臂拓扑与中线设计

中性线的处理决定拓扑选择。传统三相桥加分相变压器方案结构成熟、中线电流能力可控；四桥臂拓扑则通过第四对桥臂直接构建中点，对零序分量的控制更主动，动态响应更快。无论哪种方案，中线端子都应按独立额定电流标注，并建议在中线回路预留电流监测点，便于测试现场发现隐性零序电流过大的问题。

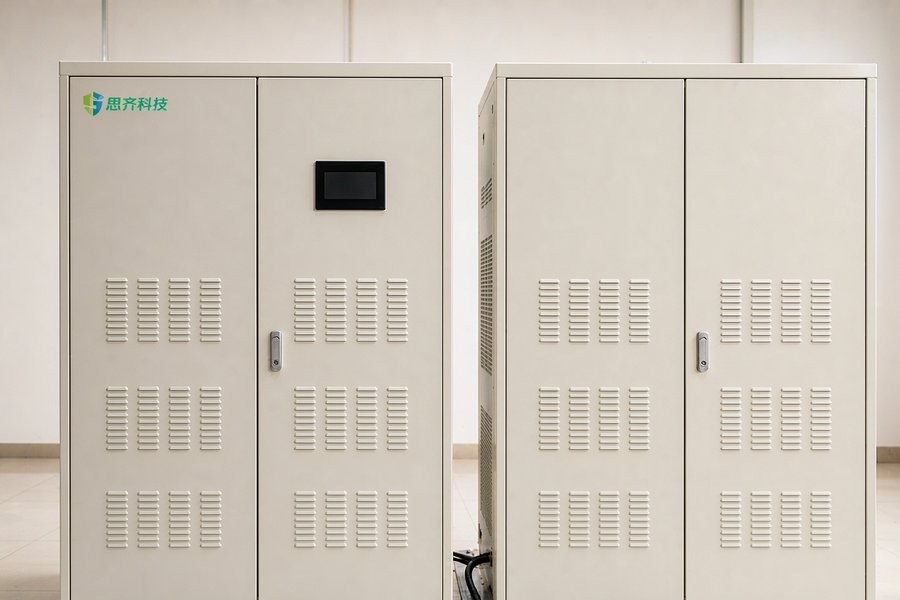

四、并机扩容：均流与环流抑制

4.1 容量规划

当压缩机综合测试平台、整机老化车间等场景的功率需求超过单机上限时，并机是最经济的扩容路径。变频电源并机扩容方案的第一步是容量规划：按负载总功率并留出15%~25%的发展裕量确定并机台数，同时校核各相负载分配，避免并机后仍把不平衡压力集中在一台机器的一相上。苏州思齐电子科技有限公司在多个大功率并机项目中发现，先做分相负载普查再确定并机台数，比先采购设备再补救相间均衡少走很多弯路。

4.2 主从控制与功率分配

并机系统普遍采用主从架构：主机负责建立输出电压与频率基准，从机以电流跟随方式输出，两机输出经并机电抗并联。功率分配精度取决于从机电流环的跟随速度与输出阻抗的一致性，工程上以均流误差衡量，合格线通常在3%以内——误差过大时，个别机器长期过载而另一些轻载，系统可靠性反而不如单机。

4.3 环流成因与抑制手段

两台机器输出电压存在微小的幅值差或相位差时，并联回路内会形成不经过负载的环流，轻则增加损耗、触发告警，重则引起振荡。变频电源并机环流抑制靠三层措施：出厂前输出特性的匹配校准、并机前各机输出电压幅值与相位的自动同步锁相、运行中基于环流的交叉反馈调节。用户侧则应保证各机输入取自同一进线、输出电缆规格与长度对称，这两个现场因素是很多环流问题的真正根源。

4.4 并机结构的附加收益

并机不只是扩容：配合主从切换逻辑，单机故障退出后其余机器可继续带降额负载运行，测试平台由此获得N+1冗余能力，这对长周期老化测试尤为宝贵——一次断电中断意味着整批样品数据作废。

FAQ1：变频电源可以长时间单相满载、另两相空载运行吗？

取决于产品设计是否按100%不平衡工况校核。具备分相独立控制与足额中线能力的机型可长期运行；仅按三相平衡设计的机型会降额或告警，采购前应要求现场演示验证。

FAQ2：三相四线输出和三相三线输出怎么选？

挂接单相负载、需要中线回路的场合必须选三相四线制；纯三相对称负载（如三相电机、三相变频器）可选三相三线，输出电压等级相同时三线制相电压利用更充分。

FAQ3：并机后均流误差多少算合格？

工程上以3%为常见合格线。均流误差长期偏大意味着个别机器过载运行，建议在监控系统中对并机各机的分相电流设置偏差告警。

FAQ4：不平衡负载下输出谐波失真会恶化吗？

会一定程度恶化。不对称电流经输出阻抗产生交叉耦合畸变，输出阻抗越低、控制环带宽越高，恶化越有限，这也是考核带载畸变时要叠加不平衡工况的原因。

FAQ5：并机扩容与直接采购大单机怎么选？

功率需求明确且长期稳定时大单机结构更简单；需求有增长预期、需要冗余或场地搬运受限时，多机并联的灵活性更有价值，两种路径的初期投资差距并不大。

结语

三相不平衡是测试电源的日常工况而非极端条件，分相独立调节能力与中线设计决定了电源在不平衡负载下的真实表现，而并机扩容则以均流精度与环流抑制为核心工程门槛。思齐科技在交流变频电源的分相控制与多机并联应用上有成熟的工程实践，可协助测试工程师完成容量规划、并机联调与均流验证，欢迎就具体测试场景来电沟通。
