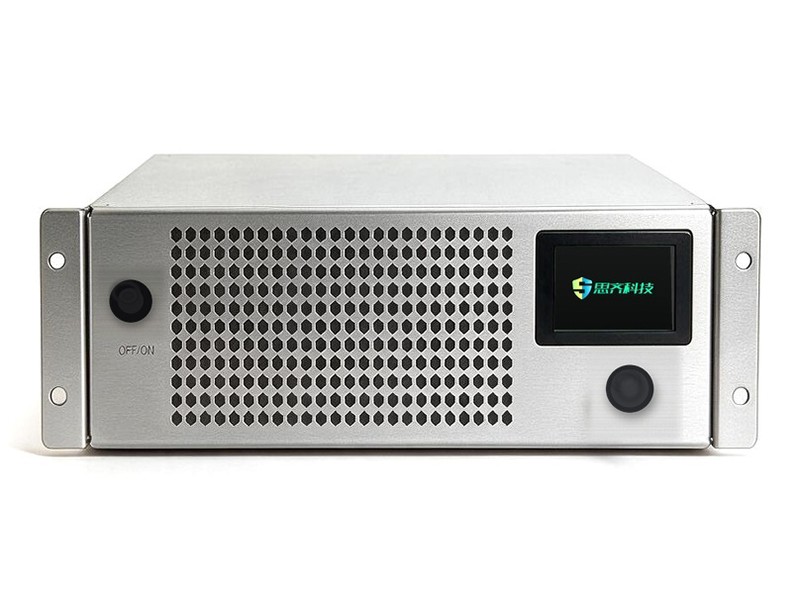

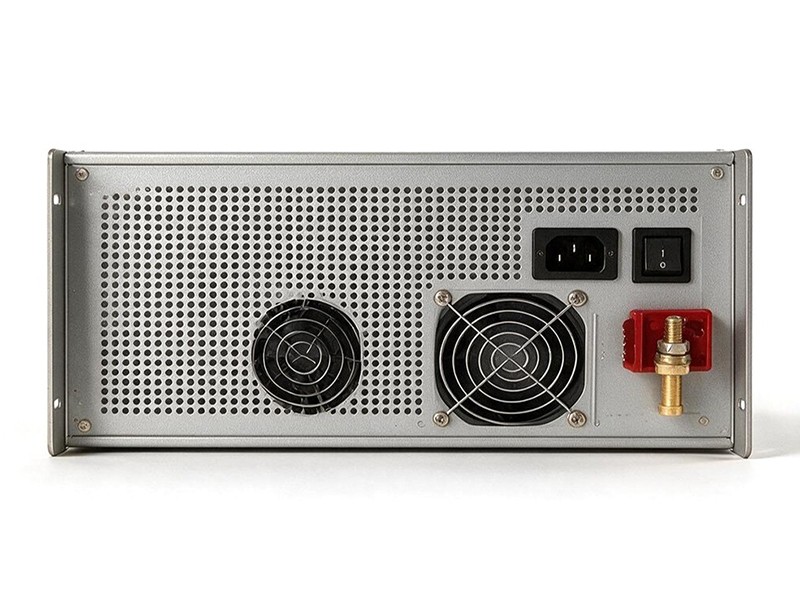

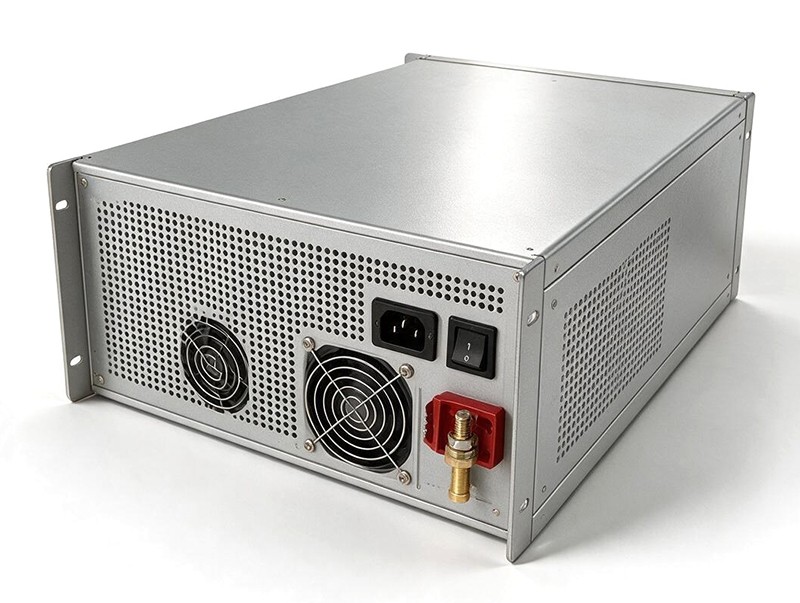

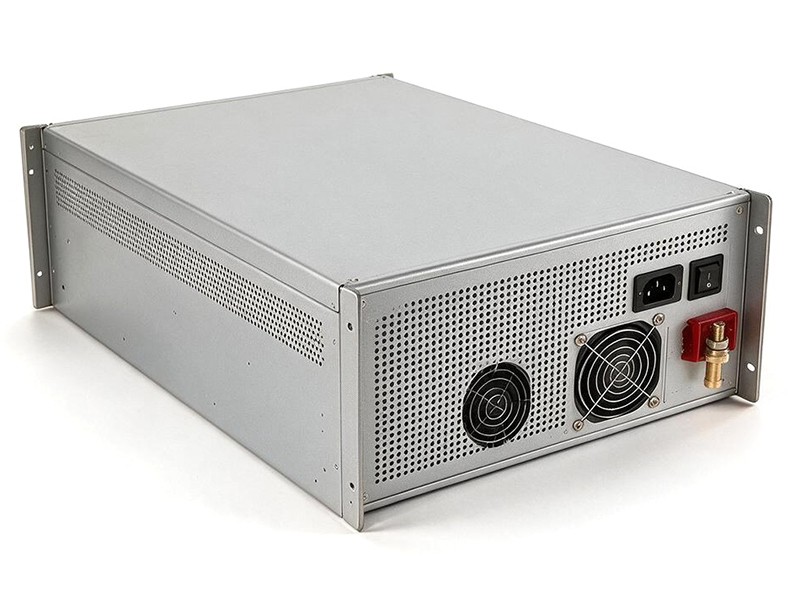

SD1090是SD1000系列中90KW功率档的机架式可编程直流电源,是系列中功率最大的旗舰机型。设备以440*650*200机箱结构支撑90KW持续输出,单机最大输出电流300A;提供0~500V与0~1000V两种输出规格,最高输出电压1000V,并可借助并机接口最高扩展至1.5MW、支撑10000A级大电流测试,适合整机级老化测试与大型储能系统测试。
设备配备恒压、恒流自动切换工作模式,具备高精度参数调节功能,可通过上位机编程与工步编辑实现自动化测试,适配整机级大功率测试场景;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,配套并机接口可支撑10000A级大电流测试需求,作为大型设备与测试平台的集中直流供电单元。整机内置过压、过流、过热等保护,并机运行时保护逻辑协同,避免单机故障影响整机。适用于整机级老化测试、储能系统测试与第三方检测机构大功率供电,单机功率最大、可扩展至MW级,是系列中的旗舰机型。
易于扩展最高功率可至1.5MW
功率模块控制单元模块化集成
具备恒压(CV)、恒流(CC)模式
SD1090 为 90KW 功率档,提供 0~500V 与 0~1000V 两种输出规格,单机最大输出电流 300A,配套并机接口最高可扩展至 1.5MW;以下为系列通用技术指标,具体配置以技术协议为准。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·mm) | 重量(kg) |
| 90 | SD1090-500-25 | 0~500 | 0~300 | 440*650*200 | 70 |
| SD1090-1000-25 | 0~1000 | 0~150 | 440*650*200 | 82 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | ≤±0.1%F.S. |
| 源效应 | ≤0.1%F.S. |
| 负载稳压率 | ≤0.1%F.S. |
| 时漂 | 电压 ≤0.1%F.S.(连续工作8小时以上时输出电压变化) 电流 ≤0.1%F.S.(连续工作8小时以上时输出电流变化) |
| 温漂 | 电压 ≤50ppm/℃ 电流 ≤100ppm/℃ |
| 电压变化速度 | 100V/ms |
| 输出电压纹波 | Vrms≤0.5%F.S. |
| 负载稳压率(线性负载) | ≤±0.3V |
| 显示分辨率 | 0.001V |
| 电流 | 电流范围 | 0~250A |
| 精度 | ≤±0.1%F.S. | |
| 显示分辨率 | 0.01A | |
| 保护 | 过压保护 | 过压保护值可设定,保护后机器自锁,重启机器自动解锁 |
| 过流保护 | 额定电流输出过载保护,短路保护(短路后关闭输出,选配) | |
| 过温保护 | 保护值为70℃±5%,保护后关闭输出 |
| 交流输入 | 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 | |
| 输入频率 | 47.5Hz~52.5Hz | |
| 其他参数 | 通信接口 | RS232、RS485 |
| 控制指令 | Modbus RTU、SCPI |
| 典型定制方向:按整机级被测设备功率配置输出规格;多机并机扩展至兆瓦级;加装大功率试验室机柜集成附件。 |
输出功率 90KW | 并机扩展 最高 1.5MW | 单机最大电流 300A | 机箱结构 440*650*200 |
| 特点 | 功能说明 |
| 系列旗舰功率 | 以 440*650*200 机箱结构支撑 90KW 持续输出,是系列中功率最大的机型。 |
| 并机扩展 MW 级 | 借助并机接口最高可扩展至 1.5MW,并支撑 10000A 级大电流测试需求。 |
| 恒压恒流自动切换 | 具备恒压、恒流自动切换工作模式与高精度参数调节功能,适配整机级大功率测试。 |
| 上位机自动化 | 可通过上位机编程与工步编辑实现自动化测试,覆盖整机老化全流程。 |
| 并机协调保护 | 内置过压、过流、过热等保护,并机运行时保护逻辑协同,避免单机故障影响整机。 |
| 大电流母线 | 配套并机接口可支撑 10000A 级大电流测试,适合大型储能与检测平台。 |
| 双电压规格 | 0~500V 与 0~1000V 两种输出规格,覆盖高压大功率测试需求。 |
| 集中式供电 | 作为大型设备与测试平台的集中直流供电单元,减少多台小功率电源的堆叠与布线。 |
01 整机级老化测试 对整机级大功率设备开展长时间满载老化,考核系统级稳定性与可靠性 | 02 储能系统测试 为大型储能系统提供并机扩展后的 MW 级直流供电能力 | 03 第三方检测机构 为检测机构的大功率测试平台提供可扩展的标准直流源 | 04 大型设备供电 作为大型设备与测试平台的集中直流供电单元,支持 10000A 级大电流测试 |
90KW 档是系列中功率最大的机型,单机 300A、最高输出电压 1000V,并可通过并机接口扩展至 1.5MW。
输出功率 90KW | 并机扩展 最高 1.5MW | 单机最大电流 300A | 机箱结构 440*650*200 |
旗舰 · 可扩展至 MW 级
SD1090 的定位是「可扩展至 1.5MW」——系列功率最大、可并机扩展至 MW 级的旗舰机型。设备配备恒压、恒流自动切换工作模式,具备高精度参数调节功能,可通过上位机编程与工步编辑实现自动化测试,适配整机级大功率测试场景;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,配套并机接口可支撑10000A级大电流测试需求,作为大型设备与测试平台的集中直流供电单元。整机内置过压、过流、过热等保护,并机运行时保护逻辑协同,避免单机故障影响整机。适用于整机级老化测试、储能系统测试与第三方检测机构大功率供电,单机功率最大、可扩展至MW级,是系列中的旗舰机型。
SD1090 是 SD1000 系列中 90KW 功率档、定位为「可扩展至 1.5MW」的机型,90KW 档为系列旗舰;单机 90KW 仍不足时,通过并机接口最高可扩展至 1.5MW。其 0~500V / 0~1000V 两种规格、单机最大输出电流 300A,适用于整机级老化测试、储能系统测试与第三方检测机构大功率供电,标配 RS232/RS485 通讯接口与 0-5V/0-10V 模拟量接口,可按需定制参数。
SD1090 面向整机级大功率测试场景,以 440*650*200 机箱结构支撑 90KW 持续输出,是系列中功率最大的机型,单机最大输出电流 300A。其提供 0~500V 与 0~1000V 两种输出规格,并可借助并机接口最高扩展至 1.5MW,适合整机级老化测试与大型储能系统测试。
SD1090 最高输出电压 1000V,单机最大输出电流 300A,通过 LCD 液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载的 RS232/RS485、0-5V/0-10V 模拟量接口便于接入大型测试系统,配套并机接口可支撑 10000A 级大电流测试需求。
SD1000系列可编程直流电源采用 LCD 液晶屏配合飞梭旋钮实现面板编程,操作界面简洁直观,同时搭载 RS232/RS485 通信接口及 0-5V/0-10V 模拟量接口,兼顾本地操作与远程控制两种使用方式,便于客户快速上手与系统集成。检测机构对试验数据的完整性与可追溯性要求更高,SD1090 的界面说明突出记录留存与故障追溯能力。
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、输出电流读数(电压分辨率 0.001V、电流分辨率 0.01A),并指示当前恒压(CV)/ 恒流(CC)工作模式与输出状态;90000W 级输出下,读数与状态是试验数据记录的基础依据。 |
| 参数设置区 | 通过 LCD 液晶屏配合飞梭旋钮实现面板编程,可快速调节输出电压、电流设定值,并设置过压保护(OVP)、过流保护(OCP)保护值;检测机构通常按试验大纲预设多组工况,参数可追溯。 |
| 输出控制区 | 面板按键控制输出开启/关闭,配合状态指示灯直观显示电源工作状态;整机级试验以远程集中控制为主,就地按键用于试验前后的确认操作。 |
| 保护与报警区 | 实时监测并显示过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)及输入欠压保护状态,异常时报警提示;检测机构对试验数据的完整性与可追溯性要求更高,保护动作与告警记录需完整留存。 |
| 通信与远程控制区 | 标配 RS232/RS485 接口,支持 SCPI 协议及 Modbus 协议,具备远程补偿功能,开放应用层规约支持二次开发;同时提供 0-5V/0-10V 模拟量接口,选配 LAN、4-20mA 模拟量接口,试验室可将其纳入集中控制与数据采集网络。 |
