双向直流电源的“源载一体”是什么意思？原理与选型要点解析

在新能源电驱测试、储能变流器老化、动力电池充放电循环等场景里，工程师常遇到一个尴尬配置：一边买直流电源给被测件供电，另一边买电子负载把被测件发出的电"吃掉"。两台设备、两套控制、两份占地和电费，台架越搭越复杂。双向直流电源正是冲着这个痛点来的——它把"源"和"载"两种角色放进同一个机柜，业内称之为"源载一体"。

一、源载一体的三层技术含义

1.1 "源"与"载"的职责

电源的职责是"给"：按设定值输出稳定的电压或电流，具备恒压（CV）、恒流（CC）、恒功率（CP）等模式。传统单向电源的短板在于不能承受倒灌——当被测件反向灌电流时，能量只能堆积在内部泄放电路里变成热量。

电子负载的职责是"收"：把被测件输出的电能吸收掉。传统负载的先天缺陷是吸收的能量必须靠散热器烧掉，大功率电子负载本质上是一台耗电的"电暖器"。

1.2 "一体"意味着什么

源载一体至少包含三层含义：设备层面，同一套功率变换硬件通过控制策略切换，既可输出也可吸收；能量层面，设备既能从电网取电供给被测件，也能把被测件回馈的能量逆变送回电网而不是烧掉，这是直流电源能量回馈技术的核心价值；控制层面，整机只有一套通信接口和保护逻辑，一条指令即可完成输出与吸收模式的切换。

二、工作原理：四象限运行与双向变换

2.1 四象限运行的数学描述

把输出电压 U 和电流 I 放进同一直角坐标系：当 U 与 I 同号时，功率 P=UI 为正，设备是电源；符号相反时 P 为负，设备是负载。源载一体设备能在正负功率之间自由跨越，并保持电压或电流闭环精度。

2.2 主流功率拓扑

主流的双向直流电源工作原理有三条路线。其一是两级式 AC-DC-DC 结构：前端三相 PWM 整流器把电网交流变成直流母线并实现单位功率因数，后级双向 DC-DC 变换器匹配被测件电压；能量反向时由前端整流器逆变回电网。其二是基于 SiC/GaN 的单级式高频隔离拓扑，功率密度更高，适合中小功率场景。其三是公共直流母线多模块并联方案，扩展性最强，可按需扩容。

2.3 关键难点：模式切换动态品质

真正的考验不是稳态精度，而是切换瞬间。电驱测试中，被测电机加速时是"载"、减速发电时是"源"，中间可能只隔几百毫秒，设备须完成电流方向反转与控制环路重构，同时母线电压不出现大幅波动。评估一台双向电源的动态能力，应看切换时间与切换过程的母线电压波动，而不只是铭牌功率。

三、能量回馈：真正的省钱逻辑

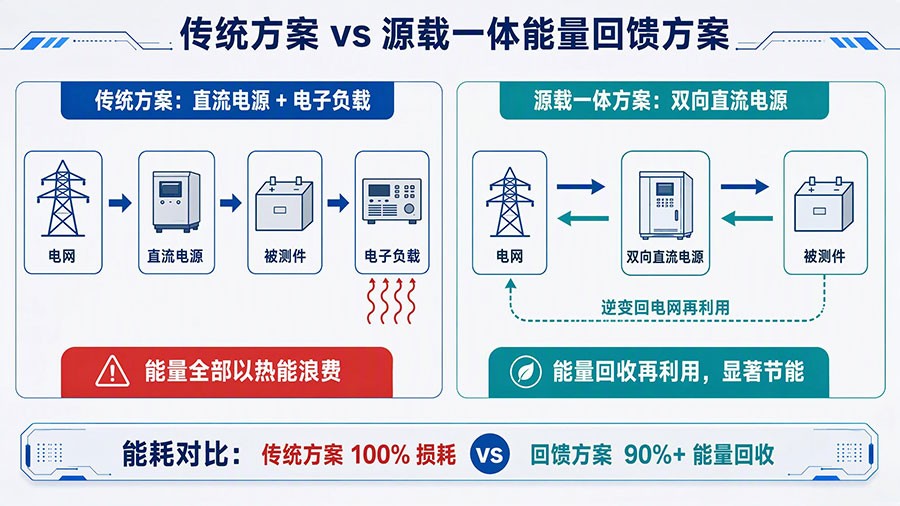

以 50kW 储能变流器循环老化测试为例：传统方案里电源输出 50kW，电子负载把 50kW 全部变成热风吹掉，台架每小时实际耗电接近 100kWh，还要额外支付空调制冷费用。换成回馈方案后，被测件能量经逆变送回电网再利用，台架净取电功率大幅下降。需要注意的是，回馈效率与负载率相关，轻载区固定损耗占比上升，评估节能收益应按实际负载分布计算。

此外，能量回馈对并网质量有要求：电流谐波、功率因数、直流分量须满足标准限值，并具备孤岛保护能力。选型时不能只问"能不能回馈"，还应索取并网测试报告与电能质量数据。

四、典型应用与选型要点

4.1 谁最需要源载一体

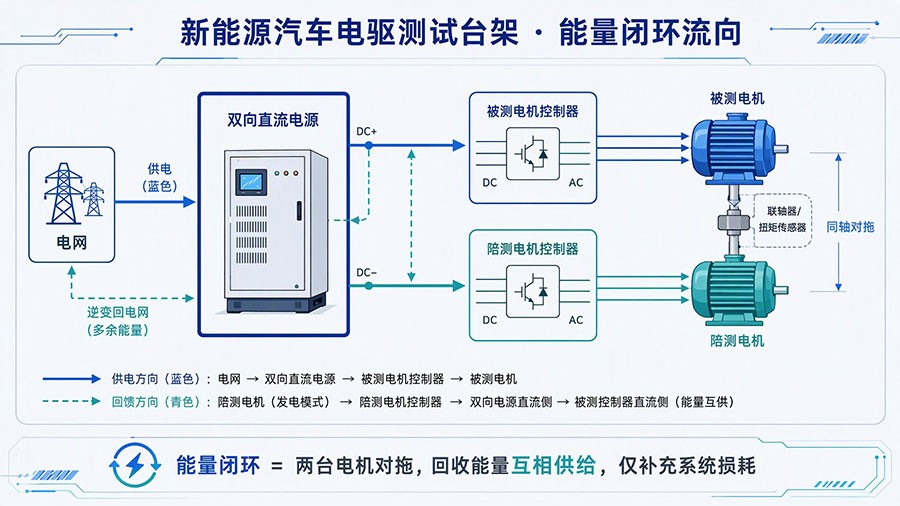

电驱对拖测试是经典应用：被测与陪测电机同轴，一台电动、一台发电，双向电源接在两台控制器直流侧，把发电侧能量回收供给电动侧，电网只需补充损耗。电池充放电循环要求设备频繁在输出与吸收间切换，一套源载一体硬件即可完成整个循环，放电能量还能回馈。光伏逆变器与储能 PCS 测试中，双向电源既可模拟光伏阵列 I-V 曲线，也可反向吸收。此外，燃料电池活化、电解槽供电、航空直流供电系统模拟等场景同样适用。

4.2 选型六要点

实操中建议按六个维度比对：一是电压电流覆盖范围，最大电压留余量、最小可调电压不能太高，持续电流才是选型依据；二是双向切换动态性能，索取切换时间实测波形；三是回馈效率与并网质量，关注 THD、功率因数与认证情况；四是控制精度与纹波，纹波过大会影响功率测量；五是保护与可靠性，回馈型设备还须具备孤岛保护；六是通信与系统集成，支持 CAN、以太网、Modbus 等接口与上位机 API。

以双向直流电源选型为例，同样是 100kW 的两台设备，一台适合电驱对拖、另一台更适合电池充放电，差异就藏在电压范围、切换速度和通信能力这些细节里。在电源与负载一体化测试设备方向，苏州思齐电子科技有限公司长期专注于可编程交直流电源与模拟电源的研发制造，在双向能量变换与高精度电流控制方面形成了自己的技术路线，产品已在新能源电驱测试、充电设施检测、电池充放电等场景中应用，可根据具体测试工况提供选型建议与系统集成方案。

五、常见误区澄清

误区一：有回馈功能就是源载一体。不一定。有些设备的回馈只针对特定制动工况，无法在吸收状态下精确控流，只能算"带泄放优化"。

误区二：源载一体一定比分开买便宜。单看采购价不一定，但把占地、配电、空调、长期电费和维护算进来，大功率长时间运行场景下总拥有成本优势明显。

误区三：双向设备精度不如单向。这是早期印象，新一代设备在输出与吸收两个方向的精度已可做到同等水平，索取双向实测精度数据即可验证。

六、总结

"源载一体"表面上是把电源和负载合二为一，实质是把能量的单向消耗改造成双向循环：依托四象限运行的功率拓扑与双向 DC-DC 变换，让被测件回馈的能量重回电网，在节能、占地、控制统一性和测试连续性上同时受益。判断一台设备是否真"源载一体"，抓住三个问题即可：吸收状态下能否精确控流？模式切换动态指标如何？回馈并网质量是否有据可查？

七、FAQ 常见问题

Q1：源载一体和"电源加防倒灌二极管"有什么区别？

完全不同。加二极管只是防止电流倒灌损坏电源，回馈能量仍需泄放支路烧掉；源载一体通过双向功率变换把能量主动送回电网，两者在硬件结构、能量流向和控制逻辑上没有可比性。

Q2：双向直流电源的吸收能力能替代电子负载吗？

直流测试场景下多数可以。设备在吸收状态具备恒流、恒压、恒阻、恒功率模式，覆盖直流电子负载的主要用途；若需模拟极快的动态负载跳变，应评估设备动态指标是否满足。

Q3：能量回馈会影响实验室其他设备供电吗？

正常设计的回馈是并网型的，电压、频率、相位与电网同步，谐波和功率因数在标准限值内。但多台回馈设备同时大功率并网时，需对配电容量与谐波治理做统一评估，必要时增加有源滤波。

Q4：小功率测试有必要用双向设备吗？

看运行时长与频次。偶发的几 kW 验证性测试，传统方案总成本可能更低；若是每天连续运行的产线老化或长期可靠性试验，即使功率不大，累计电费与维护成本也会让回馈方案更有吸引力。

Q5：选购时应向厂家索要哪些技术资料？

至少包括：输出与吸收双向的实测精度报告、双向切换实测波形、回馈效率与并网电能质量数据、保护功能清单与动作阈值、通信协议手册或 API 文档。这些资料能有效验证技术实力。
