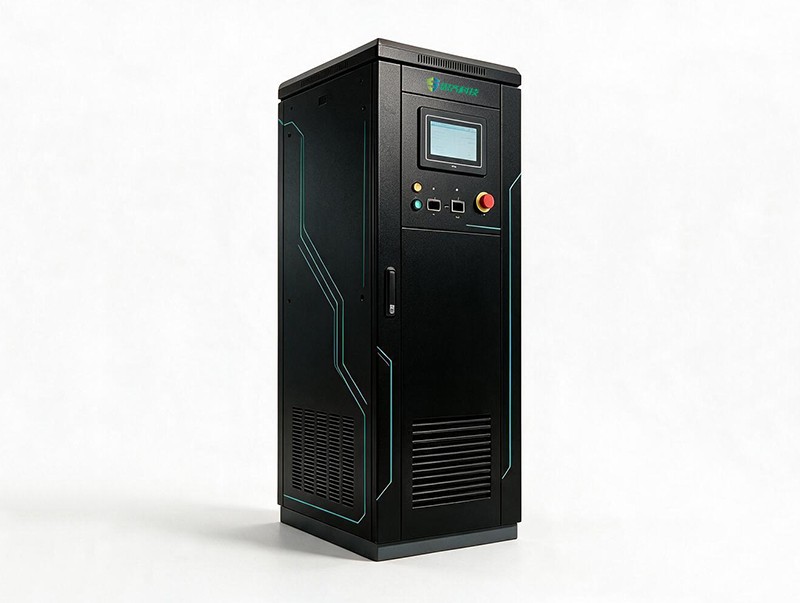

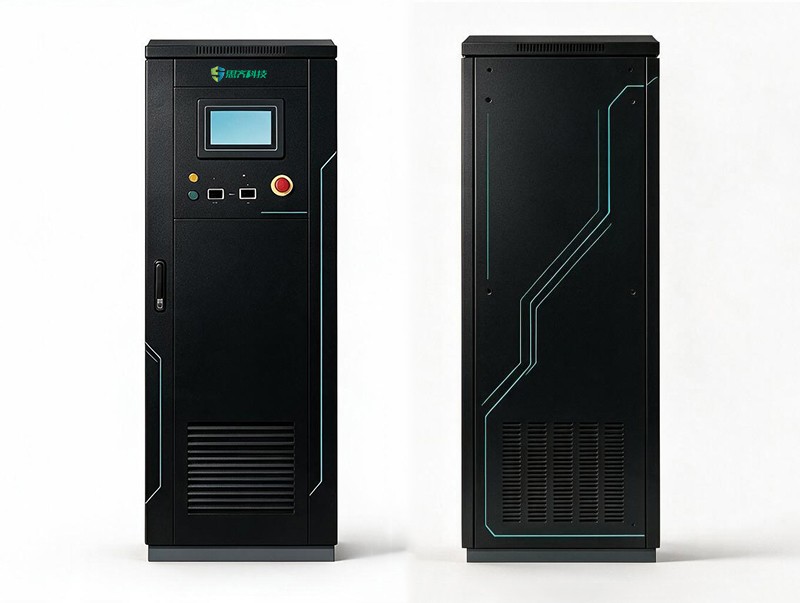

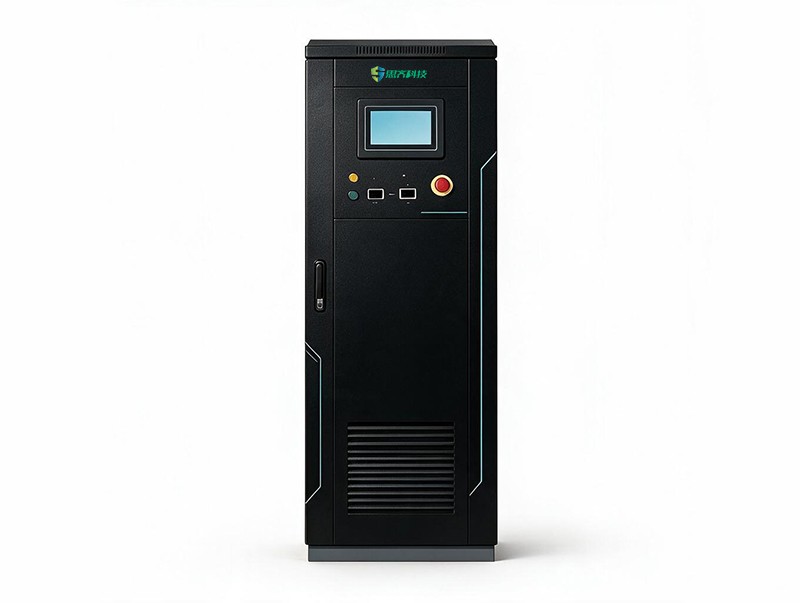

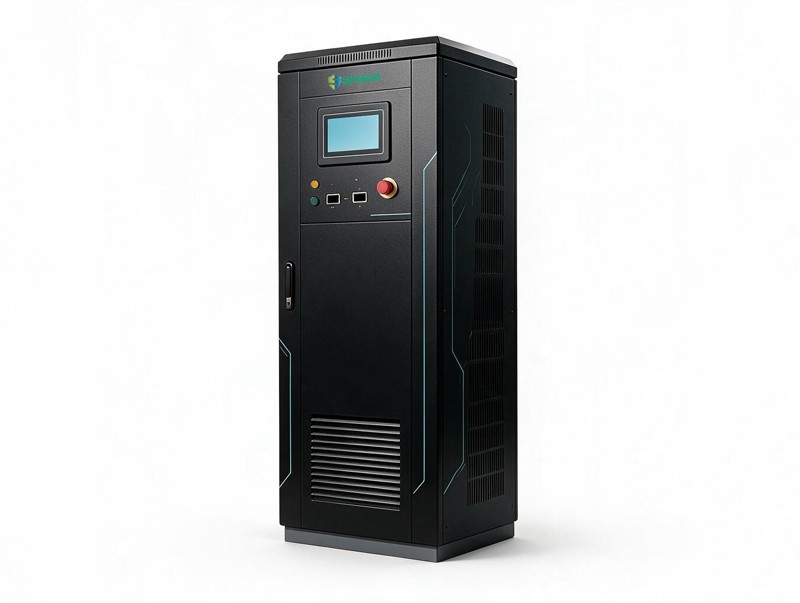

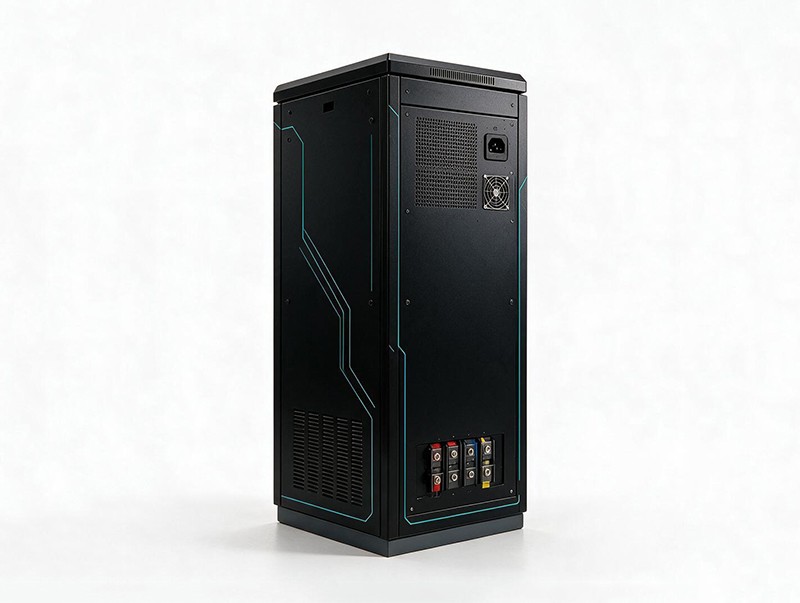

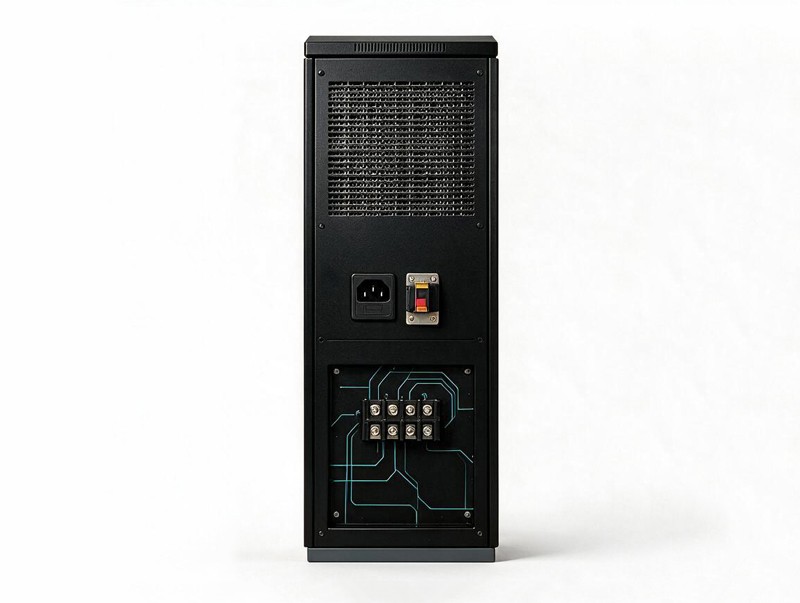

SD1000S系列双向直流电源-1500V电压

光伏储能并网测试 · 源载一体
  • 产品型号SD1000S-1500V
  • 产品类别双向直流电源
  • 价格说明面议(按配置报价)
  • 供货状态现货 / 按单定制

SD1000S系列1500V双向直流电源面向主流的1500V直流母线系统,输出电压范围0~1500V、额定电压400V,无需额外升压或分压即可开展光储与充电桩的直流侧测试。设备采用可控整流及双向BUCK拓扑,具备能量回馈能力,可作电池充放电机及馈能负载使用,整机效率≥92%。相比2000V机型,该机型在1500V电压平台上提供更大电流余量,单台最高输出1600A(SD1800S-1500),一台设备覆盖更多测试工况。

设备输出电压精度高于0.1%F.S.、显示分辨率0.001V;纹波≤0.2%F.S.Vrms,在1500V高压输出下仍保持平稳直流品质;电压调节速度最高500V/ms,电压动态时间≤2.5ms(10~90%Pn突加突卸负载)。内置光伏模拟、电池模拟、负载模拟等工作模式,支持工步编程与自定义曲线导入。功率密度≥143kW/立方米,最大支持10台并机扩容。标配RS485、RJ45接口及ModbusTCP、ModbusRTU规约;内置硬件断开元件,故障后立即切断输出,保障1500V高压回路下的设备与人员安全。

宽范围输出

柔性功率调节技术更高电压/电流输出

高精度/动态

精度高于0.1%F.S.,速度最高500V/ms

高功率密度

模块化设计,功率密度≥143kW/m³

本档说明

SD1000S 系列双向直流电源按电压等级分为 800V(6 个型号)、1500V(9 个型号)、2000V(11 个型号)三个系列,共 26 个型号,功率覆盖 75~1000kVA。本页为 1500V 电压等级,输出电压范围 0~1500V,覆盖 100~800kVA 共 9 个型号,是当前 1500V 直流母线系统(组串式光伏、大容量储能、高压直流充电桩)的主流配置。以下为系列通用技术指标,具体型号的电压电流与尺寸重量请见选型清单。

选型清单

功率(kVA)型号输出电压(V)输出电流(A)尺寸(宽*深*高·m)重量(kg)
100SD1100S-15000~15000~2000.6*1.0*1.0180
150SD1150S-15000~15000~3000.6*1.0*1.0290
200SD1200S-15000~15000~4000.6*1.0*2.0400
300SD1300S-15000~15000~6000.6*1.0*2.0520
400SD1400S-15000~15000~8001.2*1.0*2.0750
500SD1500S-15000~15000~10001.2*1.0*2.0800
600SD1600S-15000~15000~12001.8*1.0*2.01000
700SD1700S-15000~15000~14001.8*1.0*2.01250
800SD1800S-15000~15000~16001.8*1.0*2.01400

直流输出参数

电压

输出连接方式直流正负极输出
输出模式类型恒压、恒流、恒功率、光伏模拟、电池模拟、负载模式
输出电压范围见选型清单
输出电压精度0.1%rdg+0.1%F.S.
设置电压分辨率0.01V
输出电压稳定度0.1%rdg+0.1%F.S.(热稳定后连续测试 2 个 10min)
电压变化速度0.01V/ms~500V/ms
电压动态时间≦2.5ms(10~90%Pn 突加突卸负载)
象限切换时间≦5ms(-90%~+90%Pn)
输出电压纹波≦0.2%F.S.Vrms
负载稳压率≦±0.3V(线性负载)
显示分辨率0.001V

电流

电流范围见选型清单
精度0.2%rdg+0.2%F.S.
显示分辨率0.01A

光伏模拟

光伏极板类型单晶、多晶、薄膜、自定义类型
IV 曲线点数≧4096
IV 曲线功能SAS、Sandia、静态 MPPT 模式、动态 MPPT 模拟
IV 曲线更新率≦100ms
参数设定模式在线 / 离线设定、曲线自动跳变

电池模拟

电池类型内置 RC 三阶电池模型,可模拟磷酸铁锂、三元锂等多种电池类型,同时客户可通过导入电池输出特性曲线参数自定义电池类型
SOC初始值可设定范围为 0~100%,在充放电过程中可查看实时 SOC 变化情况
电池可设参数单体电池 / 电池包的类型(电压、电流、内阻等)
串并联数自定义设置电池串并联数量,串联最高输出电压为直流电源最高输出电压,并联最大输出电流为直流电源最高输出电流

负载模拟

调节范围0.04~500.00Ω
调节精度Vin/Rset*(0.2%)+0.2%F.S.
调节步进0.01Ω
显示分辨率0.01Ω

编程

模式阶跃、渐变
编程步数1~9999
最小编程时间步长1ms
可设参数持续时间、电压
编程记忆支持增加、删除、csv 格式工步导入、导出

交流输入与其他参数

输入电压400Vac±10%
输入连接方式三相三线+地线
输入频率47.5Hz~52.5Hz
输入功率因数≥0.99
输入电流谐波畸变率额定功率运行时,馈网电流谐波 ≤3%;全功率范围内,产生的谐波有效值不超过额定条件下的绝对值
通信接口RJ45、RS485;支持 ModbusTCP 及 ModbusRTU
保护功能输入过欠频/过欠压,输入过流,IGBT 过流,过温、过压;输出过流,短路保护
防护等级IP21
工作环境温度-10~40℃
工作环境湿度0~95%RH(无冷凝)
海拔高度≤1000m
尺寸(宽深高 mm)见选型清单
重量(kg)见选型清单

选型与定制

典型定制方向:按被测 1500V 直流系统的功率选择容量档位 —— 100~300kVA 适合单机柜测试,400~800kVA 适合整机或并机测试;按被测对象配置光伏模拟、电池模拟或负载模拟模式,电池模拟可选磷酸铁锂 / 三元锂等模型;按产线或实验室需求配置通信接口与上位机集成方案。

整机效率

≥92%

电气隔离

内置隔离变压器

散热方式

强迫风冷

能量回馈

具备

输出电压范围

0~1500V(1500V 电压等级)

特点与功能说明

特点功能说明
匹配 1500V 母线输出电压范围 0~1500V,额定电压 400V,与当前主流的 1500V 直流母线系统直接匹配,无需额外升压或分压即可开展光储与充电桩的直流侧测试
清洁能源使用可控整流及双向 BUCK 的拓扑,具备能量回馈能力,节约能源,可作为电池充放电机及馈能负载使用,整机效率 ≥92%

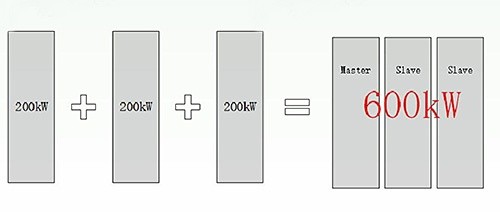

容量升级同型号下每台电源的输出特性、功率特性均相同,同时预留并机接口,可方便的使用网线对同型号设备进行多台并机扩容,最大支持 10 台并机
高动态电压调节速度最高 500V/ms;电压动态时间 ≦2.5ms(10~90%Pn 突加突卸负载),象限切换时间 ≦5ms(-90%~+90%Pn),充放电切换过程平滑
低脉动、低噪声输出使用多级硬件滤波电路,输出电压纹波 ≤0.2%F.S.Vrms,在 1500V 高压输出下仍保持平稳的直流品质

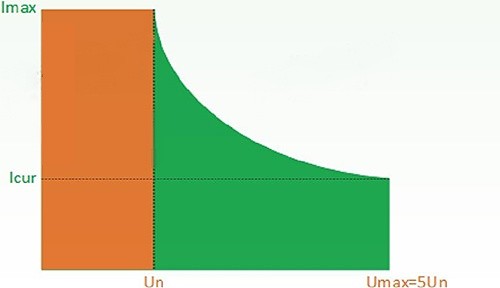

宽范围输出使用柔性功率调节技术在同功率下获取更高的电压、电流输出,单台最高输出 1600A(SD1800S-1500),一台设备覆盖更多测试工况
高精度使用输出电压直接采样的方式作为闭环输入控制,输出电压精度高于 0.1%F.S.,显示分辨率 0.001V,负载稳压率 ≦±0.3V(线性负载)
高功率密度高集成度的模块化设计,功率密度 ≥143kW/立方米,体积小、重量轻,便于运输和移动
强大的试验能力内置光伏模拟、电池模拟、负载模拟等多种工作模式,支持工步编程(阶跃、渐变)、自定义曲线导入及 EN50530、CGC 标准曲线,覆盖光伏逆变器、储能变流器、电池包 / 簇等多种被测对象的试验需求
保护能力具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出,保障 1500V 高压回路下的设备与人员安全
友好的人机界面产品使用大屏幕液晶屏进行操作及数据监控,可在液晶屏中查看产品运行过程中的电压、电流、功率等电气参数,可通过液晶屏对产品进行启停操作、编程操作
本地/远程控制可通过软件设定本地、远程两种操作模式,具备 RS485、RJ45 等多种通信接口、ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发,便于接入自动化测试系统

一、产品定位

01

1500V 直流母线测试

面向 1500V 直流母线的主流光储系统与直流充电桩,提供直流侧高精度测试电源

02

组串式光伏逆变器

匹配组串式光伏逆变器的直流输入电压范围,作为光伏模拟器开展转换效率与 MPPT 效率测试

03

大容量储能变流器

面向 1500V 储能系统的变流器,作为电池模拟器开展充放电状态下的电性能测试

04

高压直流充电桩

面向高压直流快充桩的测试需求,作为模拟负载开展负荷状态下的保护与电性能检测

1500V 等级 · 主流光储母线

SD1000S 系列 1500V 电压等级型号是针对 1500V 直流母线系统 开发的高精度双向直流电源,输出电压范围 0~1500V,覆盖 100~800kVA 共 9 个型号。适用于组串式光伏逆变器、1500V 储能变流器、高压直流充电桩等主流新能源设备的直流侧测试,一台设备可扮演光伏模拟器、电池模拟器、电池包 / 簇充放电测试电源与可回馈负载四种角色。

二、核心参数

01

输出电压 最高 1500V

输出电压范围 0~1500V,额定电压 400V,具备宽量程输出能力

02

电压精度 优于 0.1%F.S.

采用输出电压直接采样闭环控制,显示分辨率 0.001V

03

动态与纹波 500V/ms · ≤0.2%F.S.

电压调节速度最高 500V/ms,象限切换时间 ≦5ms,纹波 ≤0.2%F.S.Vrms

04

功率覆盖 100~800kVA

9 个型号,功率密度 ≥143kW/立方米,支持最多 10 台并机扩容

1500V · 9 型号 · 100~800kVA

输出电压范围 0~1500V,额定电压 400V,覆盖 100 / 150 / 200 / 300 / 400 / 500 / 600 / 700 / 800kVA 共 9 个型号,对应输出电流 0~200A 至 0~1600A。采用输出电压直接采样的闭环控制方式,电压精度优于 0.1%F.S.;电压调节速度最高 500V/ms,象限切换时间 ≦5ms;输出纹波 ≤0.2%F.S.Vrms。

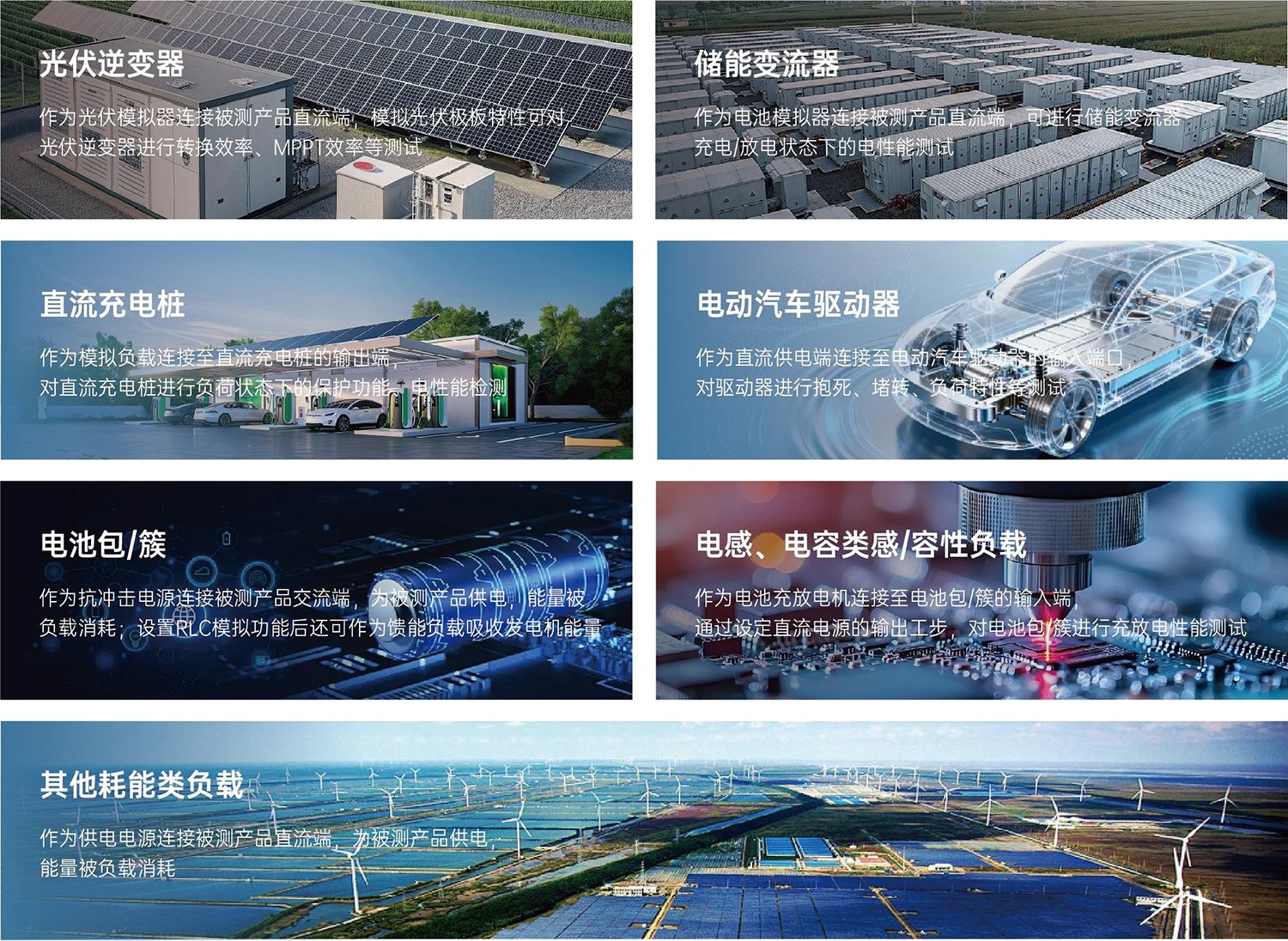

三、应用产品概览

应用方向应用说明
光伏逆变器作为光伏模拟器连接被测产品直流端,模拟光伏极板特性,匹配组串式逆变器的 1500V 直流输入范围
储能变流器作为电池模拟器连接被测产品直流端,可进行 1500V 储能变流器充电 / 放电状态下的性能测试
直流充电桩作为模拟负载连接至高压直流充电桩的输出端,进行负载状态下的保护功能、电性能检测
电动汽车驱动器作为直流供电端连接至驱动器输入端口,进行抱死、堵转、负荷特性等测试
电池包 / 簇作为电池充放电机连接至电池包 / 簇的输入端,通过设定直流电源的输出工步,进行充放电性能测试
电感、电容类感 / 容性负载作为直流电源连接至电感、电容类感 / 容性负载,可对储能元件进行充电特性、耐压等测试
其他耗能类负载作为供电电源连接被测产品直流端,为被测产品供电,能量被负载消耗;设置 RLC 模拟功能后还可作为馈能负载吸收发电机能量

四、小结

SD1000S 系列 1500V 电压等级双向直流电源覆盖 100~800kVA 共 9 个型号,输出电压范围 0~1500V,是面向 1500V 直流母线系统的主流选择。组串式光伏逆变器、1500V 储能变流器与高压直流充电桩均可直接匹配该等级开展直流侧测试。整机具备能量回馈能力,整机效率 ≥92%,电压精度优于 0.1%F.S.,电压调节速度最高 500V/ms,纹波 ≤0.2%F.S.Vrms;内置光伏模拟、电池模拟、负载模拟与工步编程功能,一台设备覆盖四种测试角色,支持同型号最多 10 台并机扩容。

产品概述

SD1000S系列1500V电压等级双向直流电源是面向1500V直流母线系统开发的双向直流电源,输出电压范围为0~1500V,覆盖100~800kVA共9个型号。其作为光伏模拟器连接逆变器直流端时,可模拟光伏极板输出电压特性,开展MPPT效率、转换效率等测试;作为电池模拟器连接储能变流器直流端时,可依据被测设备充放电状态自动切换充电/放电模式,适配1500V储能系统与大功率直流充电桩的直流侧测试需求。

人机界面

SD1000S 系列双向直流电源(1500V 电压等级)采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向 1500V 光储与充电桩测试现场,操作人员以储能系统与充电设施试验工程师为主,界面强调高电压输出的安全监控与光伏 / 电池模型设定。界面主要功能分区如下:

界面功能分区
运行监测区实时显示输出电压、电流、功率等电气参数,以及设备当前所处的工作模式(恒压 / 恒流 / 恒功率 / 光伏模拟 / 电池模拟 / 负载模式),1500V 高压输出状态醒目呈现。

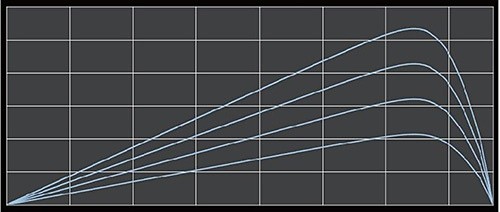

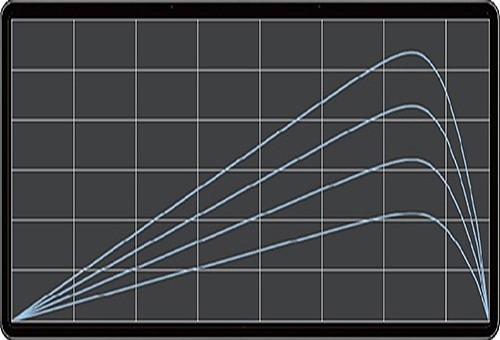

光伏模拟界面可设定光伏极板类型(单晶、多晶、薄膜、自定义)、IV 曲线点数(≧4096)、SAS / Sandia 模型与静态 / 动态 MPPT 模式,内置 EN50530、CGC 标准曲线,匹配组串式逆变器的 1500V 直流输入。

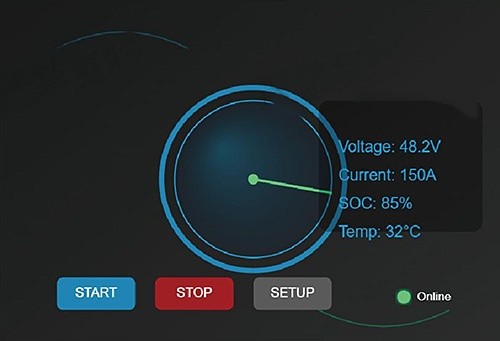

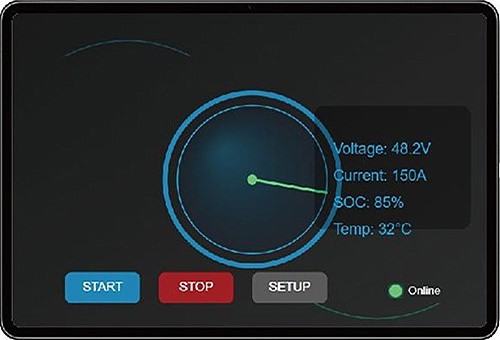

电池模拟界面内置 RC 三阶电池模型,可模拟磷酸铁锂、三元锂等多种电池类型,可设定单体电池电压、电流、内阻与串并联数量,SOC 初始值 0~100%,用于 1500V 储能变流器的充放电电性能测试。
负载模拟界面负载电阻调节范围 0.04~500.00Ω,步进 0.01Ω,可作为模拟负载连接高压直流充电桩输出端,开展负荷状态下的保护功能与电性能检测。

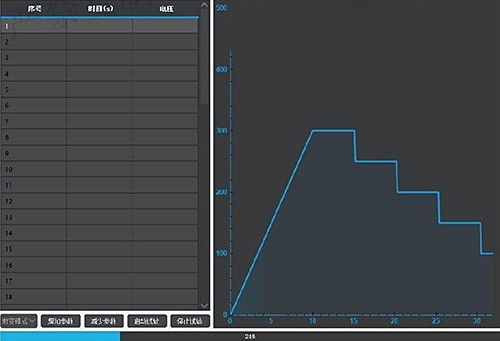

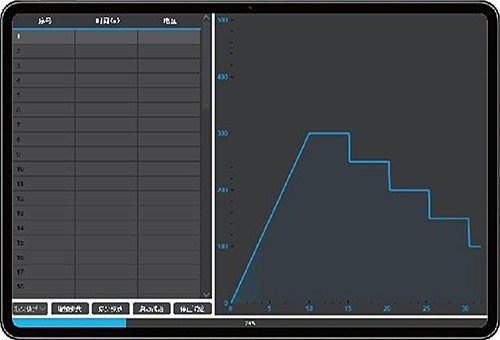

工步编辑与保护区支持阶跃、渐变两种编程模式,编程步数 1~9999 步,最小编程时间步长 1ms,可设定每工步电压幅值与持续时间,自动完成电池包 / 簇的充放电试验;过压、过流、过温、过载、短路等保护动作与故障信息实时显示。
