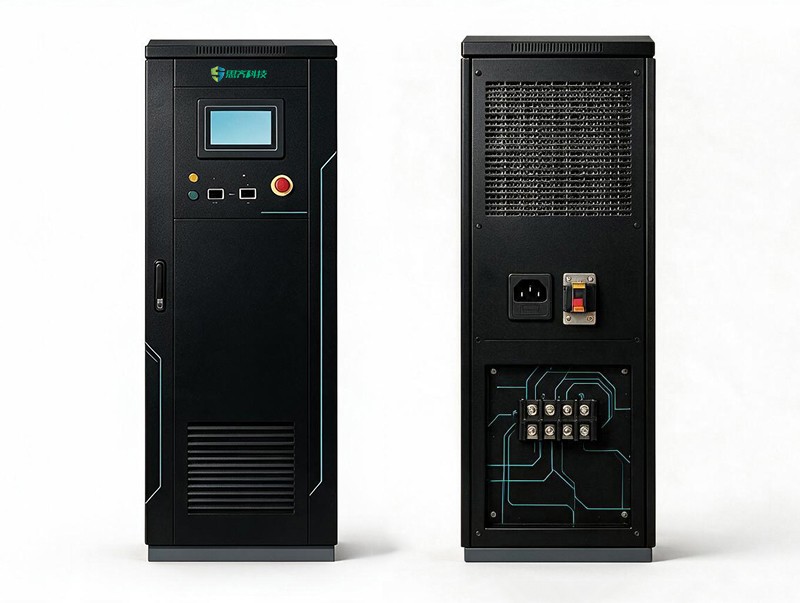

SD1000S系列2000V双向直流电源是面向超高压直流母线测试的能量回馈型双向电源,最高输出电压2000V、额定电压400V,具备5倍量程输出能力,可与高压储能簇、集中式光伏逆变器、直流换流阀等2000V级直流系统母线直接对接。设备采用可控整流及双向BUCK拓扑,能量可双向流动并回馈电网,整机效率≥92%,既能作为充放电机对电池簇充放电,也能作为馈能负载吸收被测设备回馈的能量,替代传统以发热消耗能量的电阻负载,降低超高压长周期测试的电费与散热负担。
设备输出电压精度高于0.1%F.S.、显示分辨率0.001V、负载稳压率≤±0.3V(线性负载),电压纹波≤0.2%F.S.Vrms;电压调节速度最高500V/ms,象限切换时间≤5ms。内置光伏模拟、电池模拟、负载模拟多种工作模式,支持阶跃/渐变工步编程与EN50530、CGC标准曲线导入。整机功率密度≥143kW/立方米,预留并机接口最大支持10台并机扩容。标配RS485、RJ45接口与ModbusTCP、ModbusRTU规约,支持二次开发,具备过压、过流、过温、过载、短路完善保护。
可控整流及双向BUCK,具备能量回馈能力
预留并机接口,可多台并机扩容
滤波电路输出电压纹波≤0.2%F.S.
SD1000S 系列双向直流电源按电压等级分为 800V(6 个型号)、1500V(9 个型号)、2000V(11 个型号)三个系列,共 26 个型号,功率覆盖 75~1000kVA。2000V 电压等级的输出电压范围为 0~2000V,最高输出电压位居系列之首,适用于 1500V 及以上直流母线(如高压储能系统、组串式光伏)的测试场景。以下为系列通用技术指标,具体型号的电压电流与尺寸重量请见选型清单。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·m) | 重量(kg) |
| 75 | SD1075S-2000 | 0~2000 | 0~150 | 0.6*1.0*1.0 | 200 |
| 150 | SD1150S-2000 | 0~2000 | 0~300 | 0.6*1.0*1.0 | 310 |
| 200 | SD1200S-2000 | 0~2000 | 0~400 | 0.6*1.0*2.0 | 450 |
| 300 | SD1300S-2000 | 0~2000 | 0~600 | 0.6*1.0*2.0 | 580 |
| 400 | SD1400S-2000 | 0~2000 | 0~800 | 1.2*1.0*2.0 | 780 |
| 500 | SD1500S-2000 | 0~2000 | 0~1000 | 1.2*1.0*2.0 | 850 |
| 600 | SD1600S-2000 | 0~2000 | 0~1200 | 1.2*1.0*2.0 | 1050 |
| 700 | SD1700S-2000 | 0~2000 | 0~1400 | 1.8*1.0*2.0 | 1350 |
| 800 | SD1800S-2000 | 0~2000 | 0~1600 | 1.8*1.0*2.0 | 1480 |
| 900 | SD1900S-2000 | 0~2000 | 0~1800 | 2.4*1.0*2.0 | 1550 |
| 1000 | SD1000S-2000 | 0~2000 | 0~2000 | 2.4*1.0*2.0 | 1650 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流、恒功率、光伏模拟、电池模拟、负载模式 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | 0.1%rdg+0.1%F.S. |
| 设置电压分辨率 | 0.01V |
| 输出电压稳定度 | 0.1%rdg+0.1%F.S.(热稳定后连续测试 2 个 10min) |
| 电压变化速度 | 0.01V/ms~500V/ms |
| 电压动态时间 | ≦2.5ms(10~90%Pn 突加突卸负载) |
| 象限切换时间 | ≦5ms(-90%~+90%Pn) |
| 输出电压纹波 | ≦0.2%F.S.Vrms |
| 负载稳压率 | ≦±0.3V(线性负载) |
| 显示分辨率 | 0.001V |
| 电流范围 | 见选型清单 |
| 精度 | 0.2%rdg+0.2%F.S. |
| 显示分辨率 | 0.01A |
| 光伏极板类型 | 单晶、多晶、薄膜、自定义类型 |
| IV 曲线点数 | ≧4096 |
| IV 曲线功能 | SAS、Sandia、静态 MPPT 模式、动态 MPPT 模拟 |
| IV 曲线更新率 | ≦100ms |
| 参数设定模式 | 在线 / 离线设定、曲线自动跳变 |
| 电池类型 | 内置 RC 三阶电池模型,可模拟磷酸铁锂、三元锂等多种电池类型,同时客户可通过导入电池输出特性曲线参数自定义电池类型 |
| SOC | 初始值可设定范围为 0~100%,在充放电过程中可查看实时 SOC 变化情况 |
| 电池可设参数 | 单体电池 / 电池包的类型(电压、电流、内阻等) |
| 串并联数 | 自定义设置电池串并联数量,串联最高输出电压为直流电源最高输出电压,并联最大输出电流为直流电源最高输出电流 |
| 调节范围 | 0.04~500.00Ω |
| 调节精度 | Vin/Rset*(0.2%)+0.2%F.S. |
| 调节步进 | 0.01Ω |
| 显示分辨率 | 0.01Ω |
| 模式 | 阶跃、渐变 |
| 编程步数 | 1~9999 |
| 最小编程时间步长 | 1ms |
| 可设参数 | 持续时间、电压 |
| 编程记忆 | 支持增加、删除、csv 格式工步导入、导出 |
| 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 |
| 输入频率 | 47.5Hz~52.5Hz |
| 输入功率因数 | ≥0.99 |
| 输入电流谐波畸变率 | 额定功率运行时,馈网电流谐波 ≤3%;全功率范围内,产生的谐波有效值不超过额定条件下的绝对值 |
| 通信接口 | RJ45、RS485;支持 ModbusTCP 及 ModbusRTU |
| 保护功能 | 输入过欠频/过欠压,输入过流,IGBT 过流,过温、过压;输出过流,短路保护 |
| 防护等级 | IP21 |
| 工作环境温度 | -10~40℃ |
| 工作环境湿度 | 0~95%RH(无冷凝) |
| 海拔高度 | ≤1000m |
| 尺寸(宽深高 mm) | 见选型清单 |
| 重量(kg) | 见选型清单 |
典型定制方向:按被测直流母线电压选择电压等级 —— 800V 等级适配低压直流系统,1500V 等级适配主流光储与充电桩母线,2000V 等级适配高压储能与高压组串式光伏;按测试功率选择容量档位或通过最多 10 台并机扩容;按被测对象配置光伏模拟、电池模拟、负载模拟等工作模式与通信接口。
整机效率 ≥92% | 电气隔离 内置隔离变压器 | 散热方式 强迫风冷 | 能量回馈 具备 | 并机能力 最大支持 10 台并机 |
| 特点 | 功能说明 |
| 清洁能源 | 使用可控整流及双向 BUCK 的拓扑,具备能量回馈能力,节约能源,可作为电池充放电机及馈能负载使用 |
| 容量升级 | 同型号下每台电源的输出特性、功率特性均相同,同时预留并机接口,可方便的使用网线对同型号设备进行多台并机扩容,最大支持 10 台并机 |
| 高动态 | 电压调节速度最高 500V/ms;电压动态时间 ≦2.5ms(10~90%Pn 突加突卸负载),象限切换时间 ≦5ms(-90%~+90%Pn) |
| 低脉动、低噪声 | 输出使用多级硬件滤波电路,输出电压纹波 ≤0.2%F.S.Vrms,为电池模拟与精密测试提供平稳的直流输出 |
| 宽范围输出 | 使用柔性功率调节技术在同功率下获取更高的电压、电流输出,最高电压 2000V、额定电压 400V,具备 5 倍量程输出能力 |
| 高精度 | 使用输出电压直接采样的方式作为闭环输入控制,输出电压精度高于 0.1%F.S.,显示分辨率 0.001V,负载稳压率 ≦±0.3V(线性负载) |
| 高功率密度 | 高集成度的模块化设计,功率密度 ≥143kW/立方米,体积小、重量轻,便于运输和移动 |
| 保护能力 | 具备过压、过流、过温、过载、短路等完善的保护功能,内置的硬件断开元件在故障发生后立即切断输出 |
| 强大的试验能力 | 内置光伏模拟、电池模拟、负载模拟等多种工作模式,支持工步编程(阶跃、渐变)、自定义曲线导入及 EN50530、CGC 标准曲线,覆盖光伏逆变器、储能变流器、电池包 / 簇等多种被测对象的试验需求 |
| 友好的人机界面 | 产品使用大屏幕液晶屏进行操作及数据监控,可在液晶屏中查看产品运行过程中的电压、电流、功率等电气参数,可通过液晶屏对产品进行启停操作、编程操作 |
| 本地/远程控制 | 可通过软件设定本地、远程两种操作模式,远程模式下可完成产品本地模式下的所有操作,具备 RS485、RJ45 等多种通信接口、ModbusTCP、ModbusRTU 等多种通信规约,支持二次开发 |
01 新能源能量转换测试 针对储能变流器 / 光伏逆变器等能量转换单元,提供直流侧高精度测试电源 | 02 储能单元电性能测试 针对储能电池包 / 簇等存储单元,提供充放电测试与电性能评价手段 | 03 一台设备四种角色 同时具备光伏模拟器、电池模拟器、电池包 / 簇充放电测试电源与可回馈负载四种角色 | 04 最高 2000V 宽量程 系列覆盖 800V / 1500V / 2000V 三个电压等级,最高 2000V、额定 400V,具备 5 倍宽量程输出能力 |
| 一台设备四种角色 · 最高 2000V |
SD1000S 系列双向直流电源是针对 新能源行业能量转换、存储单元 电性能测试开发的一款高精度双向直流电源,适用于储能变流器 / 光伏逆变器、电动汽车驱动器、储能电池包 / 簇、直流充电桩等产品的测试。一台设备可扮演四种角色:依托光伏极板模拟功能作为 光伏模拟器;依托电池模拟与可回馈特性作为 电池模拟器;依托输出电压步阶编程能力作为 电池包 / 簇充放电测试电源;依托负载模拟能力作为直流充电桩测试时的 可回馈负载。
01 输出电压 最高 2000V 额定电压 400V,具备 5 倍宽量程输出能力;系列同时提供 800V、1500V 电压等级型号 | 02 电压精度 优于 0.1%F.S. 采用输出电压直接采样闭环控制,显示分辨率 0.001V | 03 动态与纹波 500V/ms · ≤0.2%F.S. 电压调节速度最高 500V/ms,输出使用多级硬件滤波电路,纹波 ≤0.2%F.S.Vrms | 04 功率密度 ≥143kW/立方米 高集成度模块化设计,体积小、重量轻,支持同型号多机并机扩容 |
| 2000V · 5 倍量程 · ≥143kW/m³ |
输出电压 最高 2000V、额定 400V,具备 5 倍宽量程输出能力,相比于同类产品在相同功率下拥有更高的输出电流;采用输出电压直接采样的闭环控制方式,电压精度优于 0.1%F.S.;电压调节速度最高 500V/ms,象限切换时间 ≦5ms;输出纹波 ≤0.2%F.S.Vrms,功率密度 ≥143kW/立方米。
| 应用方向 | 应用说明 |
| 光伏逆变器 | 作为光伏模拟器连接被测产品直流端,模拟光伏极板特性,可进行转换效率、MPPT 效率等测试 |
| 储能变流器 | 作为电池模拟器连接被测产品直流端,可进行储能变流器充电 / 放电状态下的性能测试 |
| 直流充电桩 | 作为模拟负载连接至直流充电桩的输出端,进行负载状态下的保护功能、电性能检测 |
| 电动汽车驱动器 | 作为直流供电端连接至驱动器输入端口,进行抱死、堵转、负荷特性等测试 |
| 电池包 / 簇 | 作为电池充放电机连接至电池包 / 簇的输入端,通过设定直流电源的输出工步,进行充放电性能测试 |
| 电感、电容类感 / 容性负载 | 作为直流电源连接至电感、电容类感 / 容性负载,可对储能元件进行充电特性、耐压等测试 |
| 其他耗能类负载 | 作为供电电源连接被测产品直流端,为被测产品供电,能量被负载消耗;设置 RLC 模拟功能后还可作为馈能负载吸收发电机能量 |
SD1000S 系列双向直流电源是一台面向新能源测试的高精度双向直流电源,一台设备同时扮演光伏模拟器、电池模拟器、电池包 / 簇充放电测试电源与可回馈负载四种角色。系列覆盖 800V / 1500V / 2000V 三个电压等级,最高 2000V、额定 400V,具备 5 倍宽量程输出能力;电压精度优于 0.1%F.S.,电压调节速度最高 500V/ms,纹波 ≤0.2%F.S.Vrms,功率密度 ≥143kW/立方米,支持同型号多机并机扩容。应用覆盖光伏逆变器、储能变流器、直流充电桩、电动汽车驱动器、电池包 / 簇及感容性负载的直流侧测试需求。
SD1000S系列双向直流电源是面向新能源测试推出的双向直流电源,最高电压为2000V、额定电压为400V,具备5倍量程输出能力,相比于同类产品在相同功率下拥有更高的输出电流。一台设备同时具备光伏模拟、电池模拟、负载模拟与工步编程能力,覆盖储能变流器、光伏逆变器、电池包/簇、直流充电桩与电动汽车驱动器的直流侧测试需求。
SD1000S 系列双向直流电源(2000V 电压等级)采用大屏幕液晶屏作为人机交互界面,配合面板急停按钮,操作直观、监测全面。面向新能源直流侧测试现场,操作人员以储能与光伏试验工程师为主,界面强调光伏 IV 曲线、电池模型参数与工步编辑三条主线。界面主要功能分区如下:
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、电流、功率等电气参数,以及设备当前所处的工作模式(恒压 / 恒流 / 恒功率 / 光伏模拟 / 电池模拟 / 负载模式),试验人员可确认直流侧工作状态。 |
| 光伏模拟界面 | 可设定光伏极板类型(单晶、多晶、薄膜、自定义)、IV 曲线点数(≧4096)、SAS / Sandia 模型与静态 / 动态 MPPT 模式,内置 EN50530、CGC 标准曲线,IV 曲线更新率 ≦100ms。 |
| 电池模拟界面 | 内置 RC 三阶电池模型,可模拟磷酸铁锂、三元锂等多种电池类型,可设定单体电池电压、电流、内阻与串并联数量,SOC 初始值 0~100%,支持自定义电池输出特性曲线导入。 |
| 负载模拟界面 | 负载电阻调节范围 0.04~500.00Ω,步进 0.01Ω,可模拟直流充电桩测试所需的负载特性,并支持作为馈能负载吸收被测设备输出能量。 |
| 工步编辑与保护区 | 支持阶跃、渐变两种编程模式,编程步数 1~9999 步,最小编程时间步长 1ms,可设定每工步电压幅值与持续时间,支持 csv 格式工步导入导出;过压、过流、过温、过载、短路等保护动作与故障信息实时显示。 |
