双向直流电源的能量回馈功能一年能省多少电？实测测算

发布时间：2026-10-08

这个问题最实在的答案是一句话：取决于你的测试工况里有多少能量原本是被电阻白白烧掉的。在电池充放电测试、储能变流器测试、DCDC模块老化这些场景中，被测设备放电释放的能量过去通常由耗能型负载（电阻箱）转换成热量散掉，同时实验室空调还要额外耗电把这些热量排走。换用具备能量回馈能力的双向直流电源后，这部分能量不再变成热，而是回馈到电网重新利用——省下的电费就是回馈带来的直接收益。本文给出可套用的测算方法，并用真实规格参数推算具体数值。

苏州思齐电子科技有限公司在新能源测试电源领域积累了大量电池与储能测试案例，下文测算所用的效率、拓扑与功率档位均取自其 SD1000S 系列双向直流电源的公开技术规格，便于工程师按自家工况替换参数后直接套用。

一、先搞清楚：能量回馈省的是哪一部分电

要算清这笔账，必须先区分三个概念，很多测算误差都出在这里。

1. 耗能型负载：能量 100% 变成热

传统做法是用电阻箱或电子负载把被测设备输出的电能全部转成热量。这部分能量的利用率是零，而且带来两个附加成本：一是电阻负载本身需要风机散热，二是实验室空调必须把释放的热量搬走。经验上，每 1kWh 的测试发热，空调还要额外消耗约 0.25~0.35kWh 的制冷电力。

2. 能量回馈型：能量经变换送回电网

双向直流电源采用可控整流加双向 BUCK 拓扑，能实现电流双向流动。被测设备放电时，能量经过变换后回馈到交流电网，供实验室其他设备使用。以 1500V 等级的 SD1000S 系列为例，整机效率不低于 92%，也就是说放电能量的绝大部分被回收，只有不到 8% 在变换过程中损耗掉。

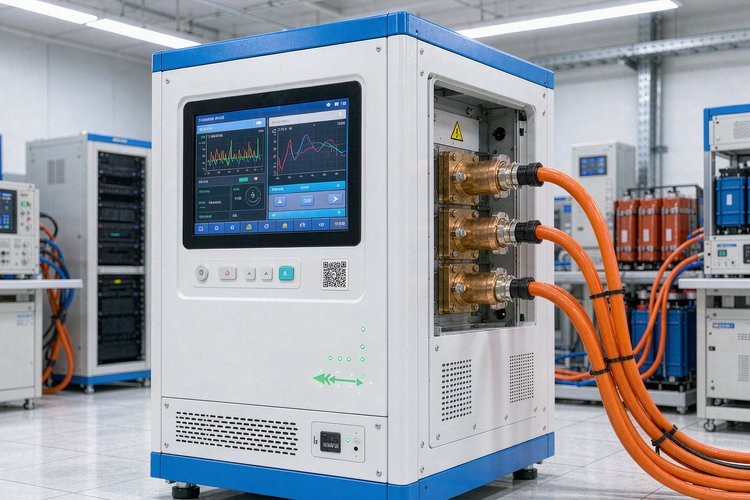

具备能量回馈功能的双向直流电源机柜
▲ 双向直流电源整机，能量可经变换回馈交流电网

3. 回馈收益的两条来源

因此，回馈带来的节省不是一条，而是两条：第一，放电能量回收，直接减少从电网买电的电量；第二，不再产生热量，空调制冷电耗同步下降。很多测算只算了第一条，把收益低估了一大截。

二、年度节电量的测算公式

把上面的逻辑整理成公式，只需要五个输入量即可估算。

● P：回馈工况下的平均放电功率，单位 kW

● T：每天处于放电回馈状态的小时数，单位 h

● D：年有效工作天数，单位天

● η：双向直流电源整机回馈效率，取 0.92

● C：当地工业电价，单位元/kWh

则年度回馈电量为：W = P × T × D × η（kWh）。若再计入空调制冷电耗的同步降低，按发热量减少对应的 0.3 倍系数估算，年度综合节电量约为 W × 1.3。年度节省电费即为综合节电量乘以电价 C。

三、三类典型工况的实测测算

下表按三种常见测试强度分别测算，电价统一取 0.75 元/kWh（工业用电参考值），回馈效率取 92%。实际使用时把功率和工作时长换成您自己的数据即可。

工况	平均放电功率	年回馈小时数	年度回馈电量	综合节电收益
研发实验室（间歇测试）	20kW	800h	约 1.47 万 kWh	约 1.4 万元/年
认证实验室（持续测试）	100kW	2000h	约 18.4 万 kWh	约 17.9 万元/年
产线老化（双班连续）	300kW	5000h	约 138 万 kWh	约 134.5 万元/年

从表中可以看出，回馈收益与「放电功率 × 放电时长」几乎成正比。研发实验室一年省下一两万元，可能还不足以立刻回本；但产线老化场景一年可省上百万元，投资回收周期通常在一年以内。这也解释了一个常见现象：单台小功率设备往往感觉不到回馈的价值，而大功率长时间运行的测试线，回馈能力几乎成为必选项。

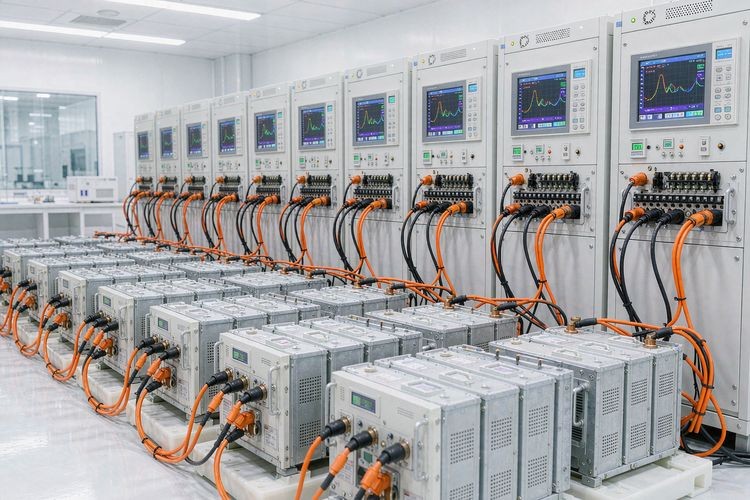

电池包充放电测试中双向直流电源回馈能量
▲ 电池包充放电测试：放电能量不再由电阻烧掉，而是回馈电网

四、哪些测试场景回馈收益最高

并不是所有场景都能吃到回馈红利。判断标准很明确：测试过程中是否存在大比例的能量需要从被测设备取出。以下四类场景收益最明显。

1. 电池包与电池簇充放电测试

这是回馈收益最典型的场景。电池的放电过程本身就是能量输出，测试的时间占比又高，能量回收比例自然最大。设备作为电池充放电机使用时，可以按设定的工步自动完成充电与放电循环，并支持 csv 格式工步导入导出，便于把既有的测试流程直接搬进来。

2. 储能变流器（PCS）测试

储能变流器需要做充放电双向性能测试。双向直流电源作为电池模拟器接在直流端，内置 RC 三阶电池模型，可模拟磷酸铁锂、三元锂等不同类型，SOC 初始值可在 0~100% 范围内设定。当被测变流器放电时，能量回馈电网；充电时电源反向供能。象限切换时间不超过 5ms，充放电切换过程平滑，不会在测试曲线上留下断点。

3. 组串式光伏逆变器测试

作为光伏模拟器接在逆变器直流端时，电源其实是在「供能」，严格说这一侧不是回馈场景。但逆变器的交流输出侧接入可回馈负载后，整条测试链路的能量依然可以回收。IV 曲线点数不低于 4096 点，支持 SAS、Sandia 模型与静态、动态 MPPT 模拟，内置 EN50530、CGC 标准曲线，是组串式逆变器效率测试的常用配置。

4. 大功率直流充电桩测试

充电桩测试中，桩的输出功率全部需要被负载吸收。用可回馈的电子负载替代电阻箱，功率越大、测试越久，节省越可观。负载模拟模式下电阻调节范围 0.04~500.00Ω，步进 0.01Ω，覆盖从轻载到接近短路的全部工况。

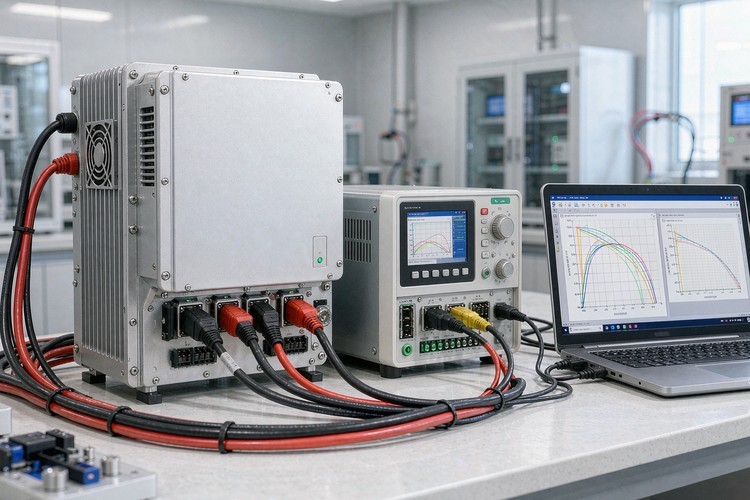

光伏逆变器测试中双向直流电源能量回馈应用
▲ 光伏逆变器直流侧测试：一台设备承担光伏模拟与能量回收两种角色

五、回本周期怎么算

把年节省电费与设备差价一除，就得到回本周期。注意这里比较的对象应当是「同功率的可回馈机型」与「不可回馈的耗能机型」之间的价格差异，而不是整机售价。

按上表的中等强度工况推算，年节省约 17.9 万元；即使在研发实验室这类低频使用场景下，回馈机型相比耗能方案的增量投入通常也能在两到三年内收回。此外还有几项容易被忽略的隐性收益：电阻箱属于消耗件，长期大电流运行需要更换，而回馈方案没有这块维护支出；实验室空调负荷下降后，配电增容的改造需求也可能随之推迟。设备支持最多 10 台并机扩容，功率密度不低于 143kW/立方米，后期扩产时不必重建整个测试平台。

六、常见问题解答（FAQ）

● Q1：回馈的电能是直接抵扣电费，还是需要单独计量？　　回馈能量优先供实验室内其他设备就地消纳，相当于减少了从电网购入的电量，电表转速自然下降。若回馈量长期大于实验室自身消耗，才需要考虑是否加装反向计量与并网手续，多数企业内部实验室并不涉及这一步。

● Q2：92% 的效率是不是意味着有 8% 白白浪费了？　　是的，这部分是功率变换过程中的固有损耗，无法消除。但对比耗能方案 100% 的能量损失，92% 的回收率意味着损失从 100% 降到 8%，改善幅度达到 12 倍以上，工程意义非常显著。

● Q3：能量回馈会不会污染实验室电网？　　优质设备在输入端配置滤波电路，要求输入功率因数不低于 0.99，额定功率运行时馈网电流谐波不超过 3%，全功率范围内产生的谐波有效值不超过额定条件下的绝对值，对电网的影响被控制在很低的水平。

● Q4：充放电切换时数据会不会中断？　　切换过程是否平滑取决于象限切换速度。以 1500V 等级机型的规格为例，象限切换时间不超过 5ms，切换范围覆盖 -90% 至 +90% 额定功率，电压动态时间不超过 2.5ms，数据采集基本不会出现断点。

● Q5：小功率测试有必要选回馈机型吗？　　要看使用强度而非单纯看功率。若设备年运行时间超过 1000 小时且放电占比高，回馈机型仍具经济性；若只是偶尔做几十瓦的板级调试，普通可编程直流电源更合适。判断的核心是「放电能量总额」，而不是瞬时功率大小。

七、结论

回到标题的问题：双向直流电源的能量回馈功能一年能省多少电，答案不是固定数字，而是由「放电功率 × 放电时长 × 92% 回馈效率」决定的变量。研发场景一年可能只省一两万元，产线场景一年可省上百万元。判断是否值得投入，只需要回答一个问题：您的测试中，有多少能量原本是被电阻烧掉的？

苏州思齐电子科技有限公司的 SD1000S 系列双向直流电源，输出电压范围 0~1500V，覆盖 100~800kVA 共 9 个型号，整机效率不低于 92%，具备能量回馈能力，可同时扮演光伏模拟器、电池模拟器、电池充放电机与可回馈负载四种角色，电压精度优于 0.1%F.S.，纹波不超过 0.2%F.S.Vrms。如果贵司正在评估双向电源的回馈收益，欢迎把被测对象类型、放电功率、单次测试时长与年工作天数告知我们，由工程团队按您的实际工况出具节电测算与选型建议——先算清楚这笔账，再决定是否投入，比凭感觉采购稳妥得多。
