一文讲透恒流源工作原理科普：负载变了，输出电流为什么还能保持恒定

刚接触电源的工程师几乎都会被同一个现象困惑：把负载电阻从10欧姆换成30欧姆，恒压电源的输出电流会立刻跟着变小，可恒流源的电流读数却纹丝不动，好像负载"不存在"一样。电流不是由电压和电阻共同决定的吗（欧姆定律 I=U/R）？恒流源工作原理的核心，恰恰在于它不是被动地"输出"一个电流，而是主动地"调节"出一个电流——它随时盯着负载的变化，用负反馈闭环把电流死死锁在设定值上。这篇文章把这件事讲透。

一、先分清：恒压源与恒流源，控制目标完全不同

普通开关电源是恒压源：它维持输出电压U不变，电流I由负载R决定，负载要多少电流，电源就供多少，超载了就限流保护或关机。恒流源正好反过来：它维持输出电流I不变，输出电压U由负载R决定，满足U=I×R——负载电阻越大，端电压自动抬得越高；电阻越小，端电压自动降得越低。一句话概括：恒流源与恒压源的区别在于"谁被锁定、谁跟随负载"——恒压源锁定电压、电流跟随；恒流源锁定电流、电压跟随。

这张表里最容易忽视的是最后一行：恒流源最怕开路。负载断开的瞬间，闭环为了维持电流不变会拼命抬升输出电压，直到触发过压保护或达到电源的电压上限——所以好的恒流源必须有快速过压保护，这一点后面FAQ里还会展开。

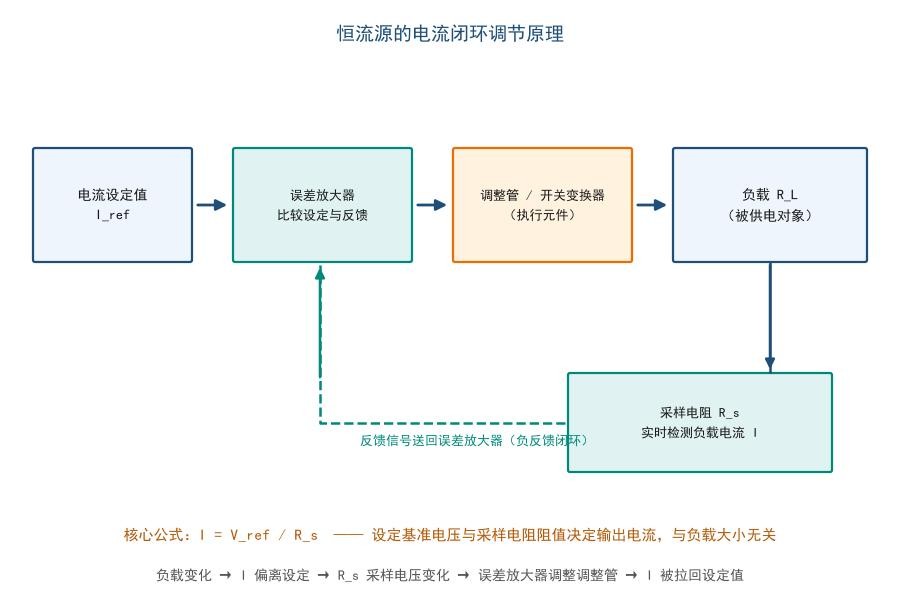

二、电流是怎么被"锁"住的：负反馈闭环

恒流源之所以能"扛住"负载变化，靠的是一个每秒成千上万次循环的闭环流程。以最经典的线性恒流结构为例，整个过程分三步：

第一步：采样——把"看不见"的电流变成"看得见"的电压

在输出回路里串入一颗阻值极小、精度极高的采样电阻R_s（毫欧级，避免影响主回路）。电流流过它时产生压降V_s=I×R_s，例如2安培电流流过0.1欧姆采样电阻，产生0.2伏电压。电流本身难以直接测量，但电压便于电路处理，这一步就是把电流"翻译"成电压。

第二步：比较——和设定值算"偏差"

误差放大器把采样电压与基准电压V_ref（由精密基准源产生）做差。设定2安培时，V_ref=0.2V：电流恰好是2A，偏差为零；电流若是1.8A，采样电压只有0.18V，放大器立刻输出一个正偏差信号。基准电压与采样电阻的比值（I=V_ref/R_s）就是这台电源的电流设定公式——这也是为什么高精度恒流源的规格书里，电流设定分辨率和采样电阻温漂是核心指标。

第三步：调整——用执行元件把偏差"抹平"

偏差信号驱动调整管（线性方案用功率MOSFET/晶体管，开关方案用DC-DC变换器）改变自身的"阻碍程度"：电流偏小就减少阻碍让电流回升，电流偏大就增加阻碍把电流压下去。三步合起来，构成一个持续运转的"检测—纠偏"循环，带宽做到kHz级甚至更高，负载变化在毫秒级就被拉回设定值。

三、负载变了，电流为什么不变：四种场景推演

假设恒流源设定2A，我们逐一看负载变化的瞬间发生了什么。

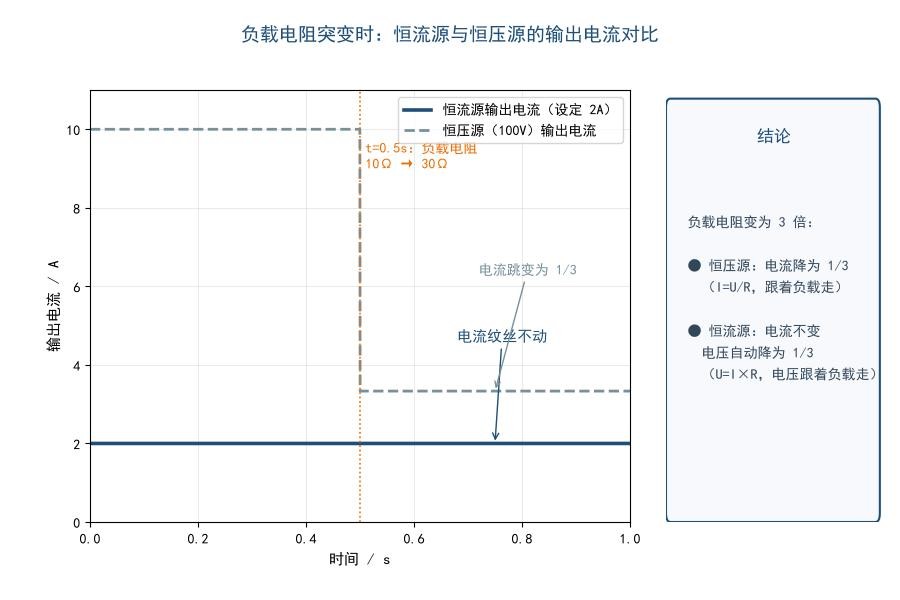

场景一：负载电阻增大（10Ω→30Ω）

换上大电阻的瞬间，按U=I×R，若电流仍是2A则需要60V端电压，可调整管此前的"开放程度"只够输出20V，电流瞬间跌落。采样电阻电压随之降低，误差放大器检测到偏差，立即增大调整管开度，端电压抬升到60V，电流回到2A。结果：电流不变，电压变为原来的3倍。

场景二：负载电阻减小

反向过程：电流试图冲高→采样电压偏高→放大器收紧调整管→端电压下降。同样地，电流锁定，电压自动降低。这正是直流恒流电源在电池充电末期、电镀液浓度变化时自动适配的机制。

场景三：负载短路

理论上闭环会把电压压到接近零、电流仍是2A——短路对恒流源反而是"正常工况"，这是它与恒压源（短路即灾难）最大的性格差异。工程上仍会设限流与过温保护，防止长时间短路导致采样电阻与调整管过热。

场景四：负载开路

闭环发现电流为零，会全力抬升电压，直到撞上电源自身的电压上限或过压保护动作。因此恒流源规格书里的"空载电压上限"是必看参数，接感性负载（如电磁线圈）时还要考虑断开瞬间的反电动势吸收。

对大功率恒流电源而言，上述闭环原理不变，但实现方式从线性调整管升级为开关变换（AC-DC-AC或DC-DC加恒流环控制），效率从百分之四五十提升到85%以上，并加入多重保护与数字通信接口，这也是工业级恒流源与实验室小功率模块的本质差别。

四、典型应用与选型要点

恒流源的价值集中在"电流决定效果"的场景：电镀与电解，电流密度直接决定镀层质量，电流波动1%就是肉眼可见的厚度偏差；LED与激光器驱动，光输出与电流成正比，需要高精度恒流源抑制光衰与波长漂移；电机/电磁铁励磁与传感器标定，磁场强度由电流决定，电流不稳磁场就不稳；电池测试与老化，恒流充电精度直接决定容量标定的可信度。选型时建议核对五项：电流稳定度（受电网波动与温漂影响，精密应用要求0.05%量级）、纹波电流（影响镀层与光输出品质）、电压裕量范围（覆盖负载全工况）、保护完备性（过压/过流/过温/开路）、以及是否支持编程与通信（自动化产线刚需）。

五、常见问题解答（FAQ）

问：恒流源空载通电，为什么电压读数会顶到最大值？

这是正常现象。空载意味着电流无法形成，闭环看到"电流为零"就会把输出电压抬到上限等待负载接入。合格设计会在上限处停住并显示报警状态；接入负载后电压立即回落到I×R的水平。

问：两台恒流源可以直接并联增大电流吗？

不建议直接并联。两个独立闭环会互相"抢"电流，引起振荡或均流失衡。需要并联时应选用支持主动均流的机型，或通过母线信号同步设定值，否则宁可换一台更大电流的电源。

问：恒流源的"电流稳定度"和"纹波"是一回事吗？

不是。稳定度指平均值随时间、温度与电网波动的漂移，是慢变量；纹波是叠加在直流上的周期性波动分量，通常以毫安或有效值百分比表示。电镀看稳定度，LED与激光器驱动则两者都要严控。

问：为什么采样电阻要做得很小？

采样电阻串在主回路里，阻值越大损耗功率越大（P=I²R）、发热越多。毫欧级电阻把损耗控制在瓦级以内，同时靠高精度放大电路保证检测分辨率，这是大电流恒流源普遍采用低阻采样加放大的原因。

实际验收一台恒流源，不能只看规格书：建议用四线制接法在采样点直接测量，排除线阻压降对读数的干扰；用可编程电子负载做负载突变试验，用示波器记录电流恢复波形，观察恢复时间与有无超调振荡；再在不同环境温度下通电半小时后复测电流读数，考核温漂。规格书指标是"实验室条件下"的数字，真正的精度是在你的负载、你的线缆、你的环境温度里测出来的——闭环原理人人都有，指标细节才是拉开差距的地方。

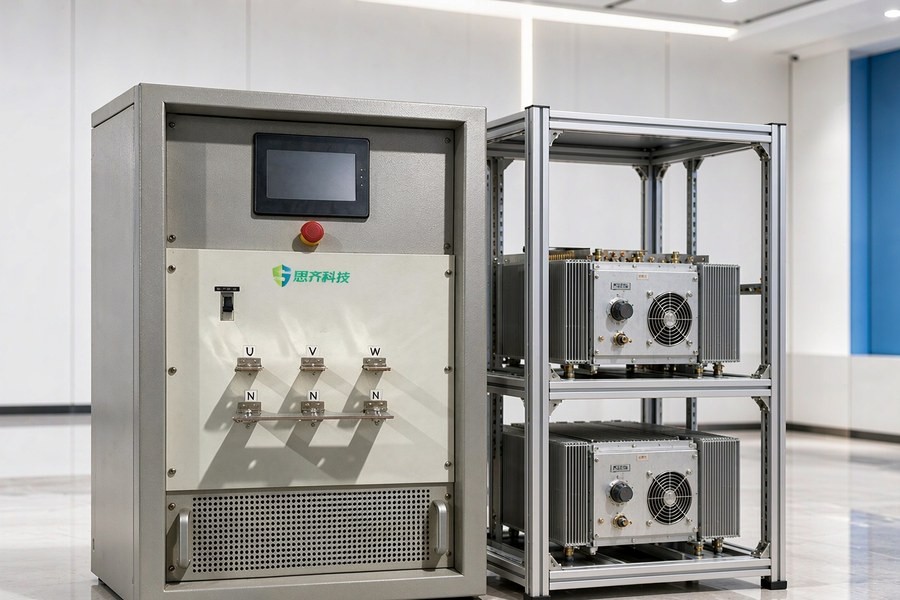

结语：恒流源的本质，不是"输出"一个不变的电流，而是用负反馈闭环随时"纠正"一个偏差的电流——负载千变万化，闭环自岿然不动。苏州思齐电子科技有限公司在测试电源领域多年积累，面向电镀电解、励磁标定、电池测试等场景提供稳流精度高、保护完备的AC-DC恒流电源及恒流恒压双模式测试电源方案，如果你的应用里电流就是"工艺参数"，欢迎把负载特性与精度要求发给我们，一起确认最省心的恒流供电方案。
