线缆温升试验为什么必须用恒流源供电？原理与标准要求解析

做过电缆载流量试验的人大概都见过这条要求："试验电流由恒流源提供，电流波动不超过 ±1%。"很多人第一次看到会疑惑——用调压器加变压器不也能把电流调上去吗？为什么非得用恒流源？答案藏在导体发热的物理机理里。这不是可以变通的操作习惯，而是决定试验数据是否成立的前提条件。

一、从发热机理说起：为什么电流必须被"钉住"

1.1 焦耳热与稳态温升

线缆通电发热来源于焦耳定律：P = I² × R。发热功率与电流的平方成正比——电流只要偏离 1%，发热量就会偏离约 2%。温升试验的目标是让导体温度上升到稳定值，这个稳态温升决定了电缆的载流量，它取决于发热功率与散热条件的平衡点。

1.2 导体电阻随温度升高而增大

金属导体的电阻率随温度升高而增大：铜的温度系数约为 0.393%/℃，铝约为 0.403%/℃。以铜导体为例，从 20℃ 升到 90℃ 的过程中，电阻会增大约 27.5%，幅度相当可观。

1.3 关键矛盾：恒压供电下的电流衰减

把上面两条放在一起，矛盾就出现了。若采用恒压供电，电流 I = U/R，导体升温、电阻增大时电流自动下降，形成"温度升高→电阻增大→电流下降→发热减少"的自我抑制负反馈。试验回路会停在一个虚假的平衡点上，温度低于真实恒流条件下应达到的温度。据此推算的载流量偏小，且偏差方向固定，属于系统性失真而非随机测量误差。

二、恒流供电如何解决这个问题

2.1 恒流源的控制逻辑

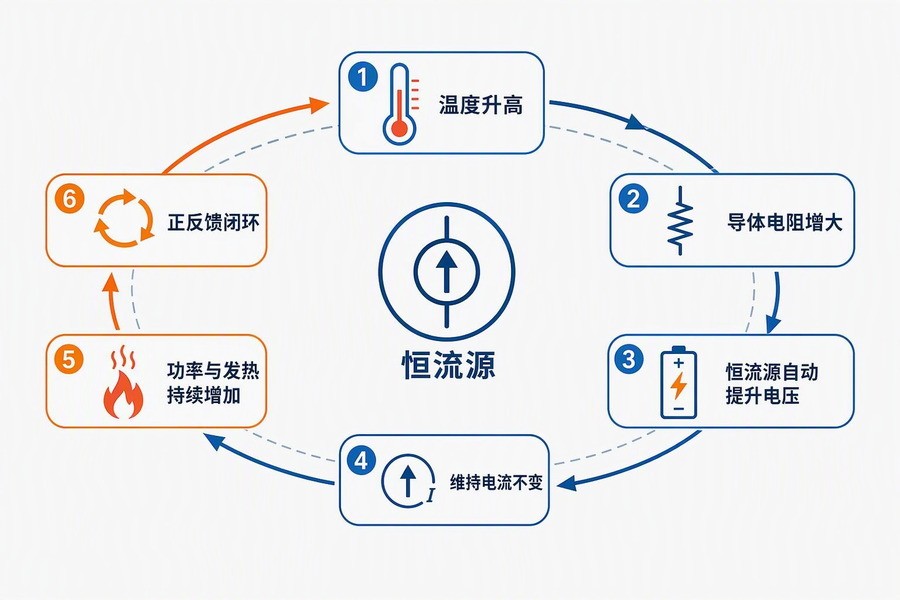

恒流源无论负载电阻如何变化，都通过自动调节输出电压维持电流不变。导体电阻因升温增大时，恒流源自动抬高输出电压把电流"顶"回设定值，额外的电压正好补偿电阻上升带来的功率需求。

2.2 发热功率的真实增长过程

恒流条件下，发热功率 P=I²R 的增长完全由电阻变化决定：温度上升→电阻增大→发热增加，形成自我强化的正反馈，直到散热能力的增长追上发热，达到真正的热平衡。这个平衡点对应的温度，才是有物理意义的稳态温升。

2.3 一个直观的数值对比

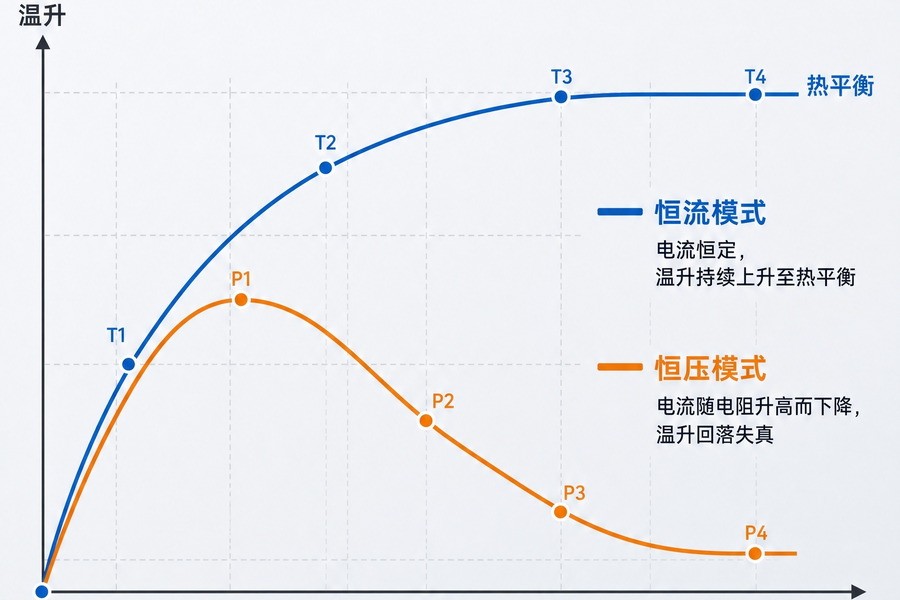

设铜导体 20℃ 时电阻 1.0Ω，试验电流 100A。恒流条件下，导体升至 70℃ 时电阻约 1.20Ω，发热功率从 10kW 增至 12kW，温度继续上升直至热平衡。恒压条件下，若初始施加 100V，升温至 70℃ 时电流自动降至约 83A，发热功率反而降到 8.3kW，比初始还低 17%，温升被提前压制。两种方式最终稳态温度可能相差数十摄氏度，对载流量评定是决定性的。

三、标准规范怎么要求

线缆温升与载流量试验在国内主要参照 GB/T 3048 系列《电线电缆电性能试验方法》、GB/T 3956《电缆的导体》以及 IEC 60287 系列《电缆载流量计算》等标准体系。这些标准表述各有侧重，但共同点明确：都要求试验过程中维持电流稳定，并对波动幅度给出限制，常见限值在 ±0.5% 到 ±2% 之间。

限制电流波动的原因仍是发热机理：1% 的电流波动带来 2% 的发热波动，进而带来约 2% 的温升偏差——对额定温升只有几十摄氏度的试验而言，足以影响结论。此外，标准对环境温度、风速、敷设方式的要求同样重要，因为散热条件与发热功率共同决定稳态温升，只控制发热侧、不控制散热侧，结果同样不可靠。

四、其他供电方式为什么不合适

调压器加变压器是实验室最常见的替代方案，设备简单、容量易做大，但本质是恒压特性——试样电阻升温增大后电流自然下降，除非人工全程跟踪调节，而温升试验动辄持续数小时至十几小时，人工跟踪既不现实也无法保证精度和可追溯性。

工频大电流变压器输出固定变比电压，电流仍由回路阻抗决定会漂移，且大电流下磁饱和易导致波形畸变，引入集肤效应偏差。电池组方案端电压随放电下降、内阻随负载变化，稳定性不满足标准要求，且能量无法回馈，运行成本高。

相比之下，恒流源把"电流恒定"作为控制目标，与温升试验的核心需求天然匹配。为大电流温升试验配置恒流源时，除了电流量程，还应关注长时连续运行稳定性、输出纹波与低阻负载下的调节能力。在这一领域，苏州思齐电子科技有限公司深耕可编程交直流电源与模拟电源多年，其 SA 系列与 SD 系列产品在恒流精度、长时稳定性与动态响应方面积累了大量工程经验，已在电缆检测、充电设施检测等场景广泛使用，可根据试样截面、材质与试验标准要求协助完成恒流供电方案配置。

五、实操要点：把恒流试验做扎实

5.1 量程匹配与电流采样

先按试样截面与目标电流确定量程——大截面电缆试验电流可达数千安培，要看持续输出能力而非短时峰值；试样电阻为毫欧级，还需电源具备低压大电流输出与良好的低压段调节精度。电流采样建议采用独立检测单元（分流器或互感器），与电源反馈回路交叉验证。

5.2 测温与环境基准

测温点是误差高发环节：测点应布置在试样温度最高的中部区域，热电偶引线沿等温面敷设避免引入热传导路径，多芯电缆应分别测量取最高值。温升是相对值，须按标准在距试样一定距离处布置环境温度参考点，取试验后半段读数平均值为基准。

5.3 稳态判据与前后校验

达到热平衡的常见判据是连续 15～30 分钟内导体温度变化不超过 1℃（以所引标准为准）。大截面电缆热时间常数大，达到稳态可能需要十几个小时，此时恒流源的长期稳定性比短时精度更重要。试验前后还应分别测量同温下直流电阻，通过对比判断试样是否发生损伤，这是评估试验有效性的重要手段。

六、常见误区与总结

误区一：读数稳定就等于电流恒定。恒压回路升温缓慢时读数短期也稳定，关键看全过程电流曲线是否平坦、电源究竟工作在恒流还是恒压模式。

误区二：电流设大点能更快到稳态。试验电流由试验目的和标准规定决定，随意加大电流会改变试验的物理意义，数据无法与标准限值比较。

误区三：纹波不影响温升。发热与电流平方成正比，交流分量叠加额外发热，还会干扰采样与测温仪表，选型时应对纹波提出明确要求。

总结一句话：线缆温升试验为什么必须用恒流源供电？因为导体电阻随温度升高而增大，而试验要求发热功率由电流唯一决定。恒压供电下电阻增大必然导致电流下降，回路在偏低温度点虚假平衡，载流量评定失真；恒流供电通过自动补偿电压把电流"钉"在设定值上，才能得到真实的稳态温升。这是焦耳定律与电阻温度系数共同决定的物理必然，也是各类标准对电流稳定度设限的根本原因。

七、FAQ 常见问题

Q1：恒流源和普通直流稳压电源的本质区别是什么？

控制目标不同：稳压电源的反馈目标是输出电压，电流由负载决定；恒流源的反馈目标是输出电流，通过自动调压维持电流恒定。很多可编程电源同时具备两种模式。注意当负载电阻过大、电压升到上限时电源会退出恒流模式，该边界在试验前应确认。

Q2：试验电流的允许波动范围是多少？

不同标准规定不一，常见限值 ±0.5%～±2%，要求严格的载流量试验建议按 ±0.5%～±1% 控制。选型时应以该限值评估电源的长时稳定性指标，而非只看短时精度。

Q3：小截面线缆的温升试验也需要恒流源吗？

需要。恒流供电的必要性来自电阻温度系数这一物理规律，与截面大小无关。小截面导体升温更快，电阻变化短时间内即体现，对电流稳定性的要求并不更低。

Q4：能否用软件补偿修正恒压试验的数据？

理论可行但工程上不推荐。修正模型依赖热阻与材料参数，误差层层传递；修正后的数据不再是直接实测结果，在第三方检测或认证场景通常不被接受。正确做法是控制好试验条件。

Q5：恒流源长时间运行需要注意什么？

四点：确认接近满载下的持续工作能力；关注散热与温漂，定期用独立仪表复核输出；大电流回路接线端子定期紧固，接触电阻变化会直接影响电流；配置过温、过流与回路开断保护。
