恒流精度0.1%FS和0.5%读数差在哪:恒流源选型七个实问实答
以问答形式集中解析交直流恒流源的高频技术问题:恒流源与恒压源的区别、恒流精度与纹波系数的定义与算法、输出电流升不上去的常见原因、交流与直流恒流模式的选择、并联扩容与日常校验方法,并给出恒流源选型的实用建议。
在恒流源的技术咨询中,工程师们反复问到的其实是同一批问题:精度怎么算、纹波多少算好、电流为什么升不上去、能不能并联……这些问题看似基础,却直接决定了选型是否正确、测试数据是否可信。本文把多年现场服务中最高频的问题整理成一组技术问答,供正在选型和使用交直流恒流源的朋友对照参考。
恒流源和稳压源到底差在哪:先分清再谈精度
恒流源是"以电流为控制目标"的电源:无论负载电阻如何变化,输出电流始终稳定在设定值,输出电压随负载自动调整。
稳压源则相反,稳的是电压。一个简单的判断方法:如果你的试验关心的是"流过被测件的电流有多大、稳不稳"(温升试验、脱扣试验、校验互感器),选恒流源;如果关心的是"加在被测件两端的电压"(老化、供电),选稳压源。交直流恒流源则同时具备直流恒流与交流恒流两种输出模式,一台设备覆盖两类试验需求。
0.1%FS和0.5%读数怎么算:3000A档上比一比就知道
恒流精度有两种常见标注方式:FS(满量程)方式和读数方式。以 1000A 量程为例,0.5%FS 意味着无论输出 100A 还是 1000A,误差都可能达到 ±5A,在 100A 输出时相对误差高达 5%;而 0.5%读数的误差随输出值等比例缩小,100A 时误差只有 ±0.5A。温升试验通常在额定电流附近运行,两种标注差别不大;但如果试验要覆盖 10%~100% 多点电流(如脱扣特性曲线测试),一定要优先选读数精度(或"读数+FS"组合标注)的机型,否则小电流段的数据会明显失真。
拿具体档位算最直观:3000A档,0.1%FS=3A,哪怕只测300A,误差带也是雷打不动的3A上下,相对误差1%;0.5%读数在300A点是1.5A,比0.1%FS还准,但同一台电源测3000A满载时,0.5%读数就是15A,反而输给0.1%FS的3A。所以精度高低不看单点,要看被测电流的主工作区落在档位的哪一段:工作点长期在满度三成以下,选小档位配0.1%FS;长期在满度七成以上,0.5%读数更划算。选型时把这条曲线和被测件的工况放在一起看,比单看精度指标栏管用得多。两台电源的指标放同一张电流-误差曲线上一画,高低立现。
纹波多大算好:按被测对象分档看,不是越小越好
纹波是输出电流中叠加的高频交流分量,通常用有效值或峰峰值占直流分量的百分比表示。
一般温升试验对纹波不敏感,因为被测件的热惯性会把波动"平均掉";但校验类试验(互感器、分流器、直流计量器具)对纹波非常敏感,建议选纹波系数 ≤1% 的机型,并关注带宽指标:同样的纹波百分比,带宽越宽意味着高频分量越多,对敏感被测件的干扰越大。采购前可要求厂家提供实测纹波波形而非只看规格书数字。

电流升不到设定值,先查这三处:限流、接线与档位,一眼定位

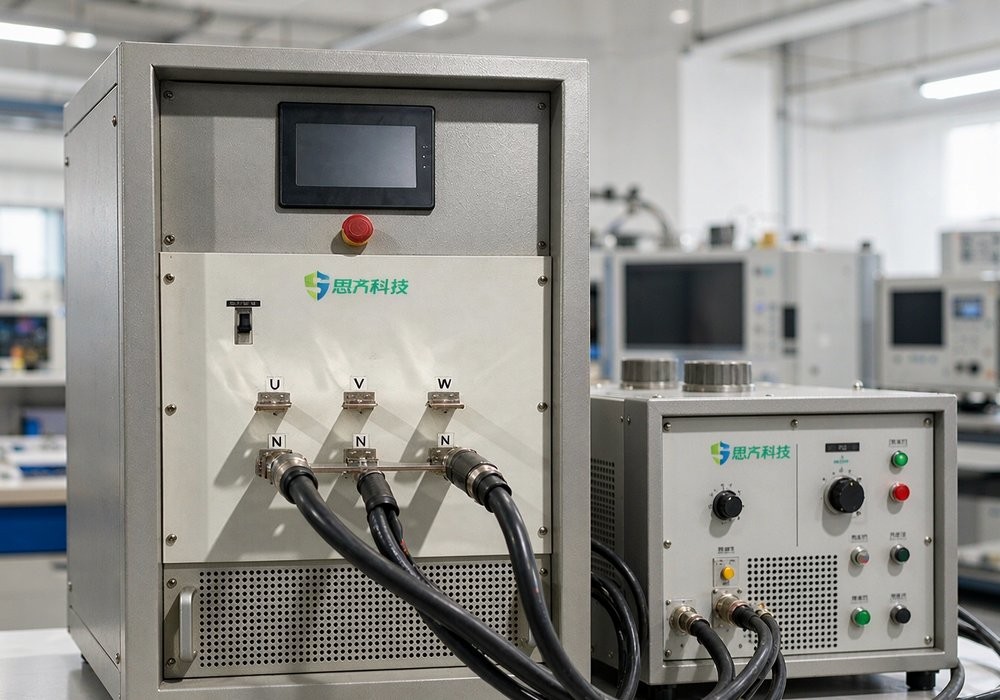

这是售后咨询里排名第一的问题,原因几乎都出在以下三处:① 负载电阻超过设备额定值,恒流源输出电流 = 额定电压 ÷ 回路总电阻,回路里别忘了加上测试线线阻和接触电阻,长电缆的线阻常常比想象中大得多;② 触发限压保护,恒流源为保证恒流会自动抬升输出电压,电压顶到上限就进不了更多电流,此时要么减小回路电阻,要么确认选型时电压余量是否足够;③ 连接不良:铜排搭接面氧化、端子力矩不足都会造成毫欧级的额外电阻,在千安级电流下就是几十伏的压降。排查顺序建议:先算回路总电阻,再查限压余量,最后逐点紧固接触面。
交流恒流和直流恒流怎么选:看被测件吃什么电流
看被测件的实际工况:断路器脱扣试验、互感器校验等涉及电磁机构的场合,标准会明确要求交流或直流,按标准执行即可;温升试验中,交流模式能覆盖含铁磁部件的被测件(存在涡流与磁滞损耗的场合),直流模式则适合纯阻性回路。交直流恒流源的价值在于一台设备两种模式,且切换时不需要重新接线,对试验项目多样化的实验室来说,综合成本低于分别采购两台单模式设备。
两台恒流源能不能并联:要看均流和保护配合
技术上可行,但前提是设备本身支持并联运行:输出侧需要均流控制,让两台机器按比例分担电流,否则会出现一台满载一台空载的"抢电流"现象,轻则精度失衡,重则损坏模块。采购时如果有扩容预期,直接向厂家确认并联能力和最大并联台数,比后期改造划算得多。

恒流源多久校一次:按使用强度定周期

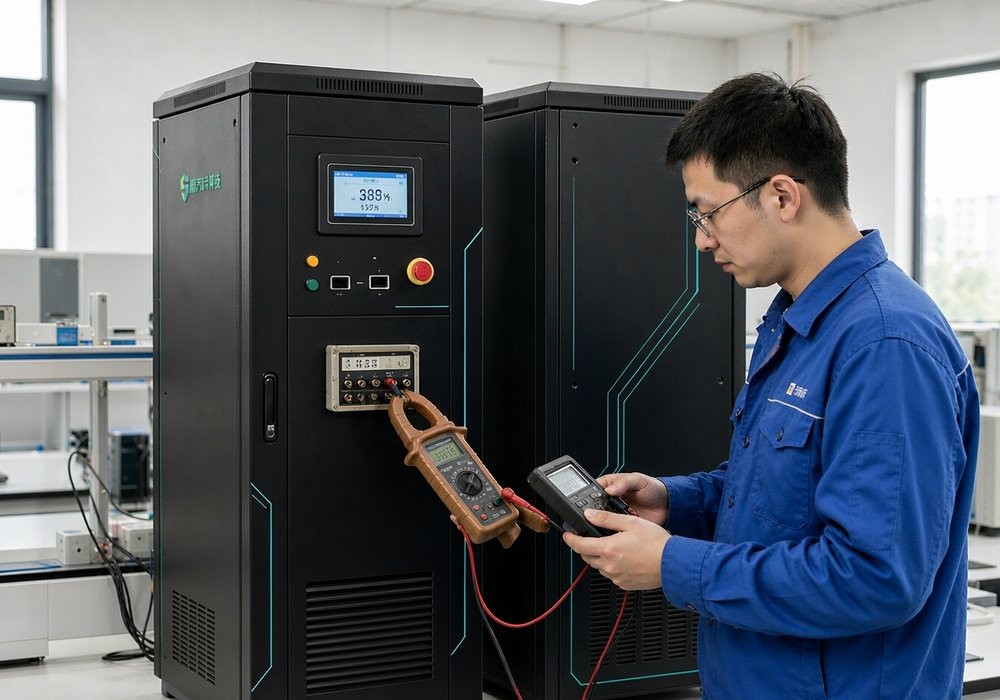

需要。作为计量性质的测试电源,建议按计量周期(一般一年)用标准分流器或高精度钳形表在多个电流点做比对校验,重点覆盖常用试验点。日常使用中如果发现"设定值与实测值偏差变大",优先检查测量回路(分流器、互感器、连接线)再怀疑电源本体。苏州思齐电子科技有限公司的交直流恒流源出厂时随附实测精度报告,并提供周期校验支持,帮助实验室把计量追溯做扎实。
选型最该盯的四个参数
四个参数按权重排:满量程档位覆盖度第一,精度和响应并列第二,纹波第三,多数用户把顺序弄反,抱着0.01%的精度指标,结果被测件需要的是2000A档和5ms内建立,参数表上根本没有那一栏。谈的时候直接甩出来,比话术管用。

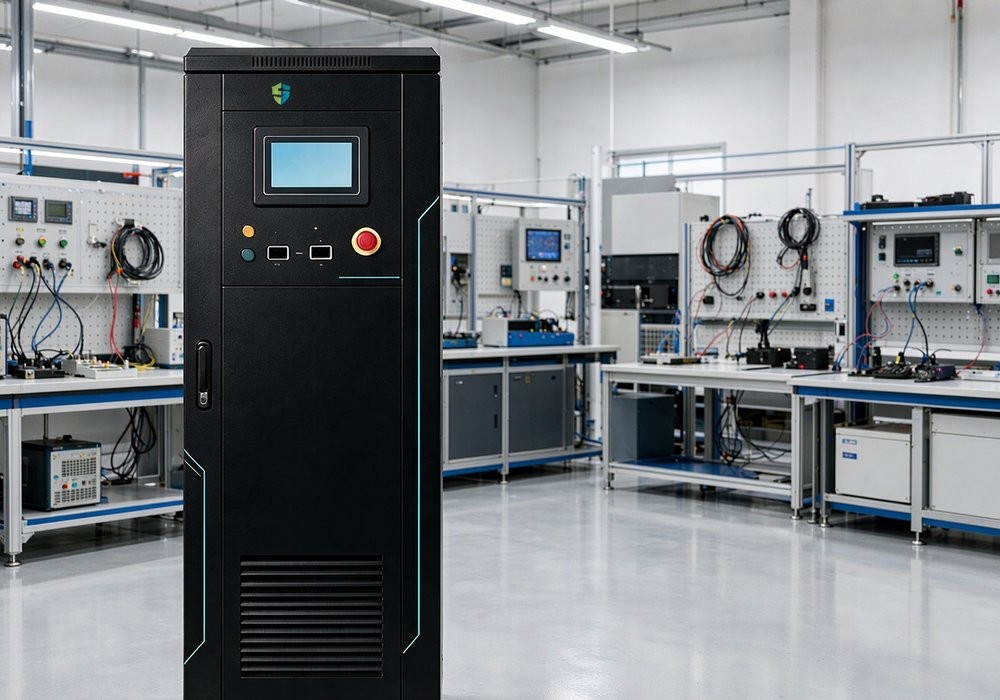

最后把选型要点收拢成四条:① 输出电流与电压范围,按最大回路电阻反推所需电压,留 30% 余量;② 恒流精度与标注方式——多点试验选读数精度;③ 动态响应与稳定度——负载突变时电流恢复越快,试验越接近真实工况;④ 通信与程控能力——RS485/以太网接口配合上位机,才能接入自动化测试流程。苏州思齐电子科技有限公司的 SA1000H 交直流恒流源覆盖数百安培至上万安培量程,支持程控与多机并联,是温升、脱扣、校验类试验的常用选择。

选型前拿被测件清单过一遍
恒流源的问题大多出在"选型时没算清楚"和"使用中忽略接触电阻"两处。把 Q2 到 Q4 的算法和排查思路掌握住,绝大多数现场问题都能自行定位;选型阶段拿不准的参数,直接让厂家按你的被测件工况做匹配测算,比对着规格书猜要可靠得多。
0.1%FS 与 0.5%读数两种标注方式的实测条件差异,可参考《SA1000H/SD1000H交直流恒流电源技术规格书》。
