电网模拟电源能模拟哪些电网异常工况？六类工况与测试要点

过去几年，电网的"成分"发生了根本变化：风电经变流器并网、光伏经逆变器并网、储能经PCS接入、电动车经充电桩取电。国家能源局2026年10月发布的最新数据显示，2026年1—8月全国风电、光伏累计并网装机已达19.92亿千瓦（风电6.93亿千瓦、光伏12.97亿千瓦）、占全国电力总装机的48.5%，光伏装机更是历史性超过煤电、成为装机规模最大的电源品类（数据来源：国家能源局2026年10月可再生能源开发建设调度会）。电网里流动的电流越来越多地由电力电子设备产生和消耗，电压暂降、谐波、频率波动等异常工况的出现频率和复杂程度也随之上升。问题随之而来：你的逆变器、充电桩、UPS、储能变流器，能在这样的"坏电网"里可靠工作吗？答案是必须验证，而验证的核心装备，就是电网模拟电源。

一、电网模拟电源是什么？为什么不能拿真实电网做试验

电网模拟电源本质上是一台大功率可编程交流电源：它先把市电整流成直流，再通过SPWM逆变技术重新"合成"出一路幅值、频率、相位、波形都完全可控的交流电，相当于在实验室里"重建"了一个可随意编辑的电网。它的关键能力不是"稳"，而是"变"——按脚本在毫秒级时间内把输出电压拉低、抬升、叠加谐波或改变频率，然后精确恢复。

有人会问：异常工况在真实电网上也会发生，为什么不直接等它出现再测？原因有三。第一，真实电网事件不可控，你无法要求某年某月某日10点整在测试端子上准时出现一次跌至20%、持续150毫秒的电压暂降；第二，真实电网事件不可重复，型式试验要求同一工况至少验证数次并记录完整波形，靠"等"是不现实的；第三，真实电网事件不可记录边界，试验必须能复现标准规定的极限工况（例如零电压穿越），这在带电的真实电网上既做不到、也不允许。所以，凡是涉及电网适应性的型式试验和研发验证，行业通行的做法都是用电网模拟电源在实验室里完成。

二、它能模拟的六类典型电网异常工况

围绕电能质量国家标准体系（GB/T 12325《电能质量 供电电压偏差》、GB/T 30137《电能质量 电压暂降与短时中断》等，标准全文可在国家标准全文公开系统查阅：openstd.samr.gov.cn），电网模拟电源可以覆盖的电网异常工况模拟主要有六类：

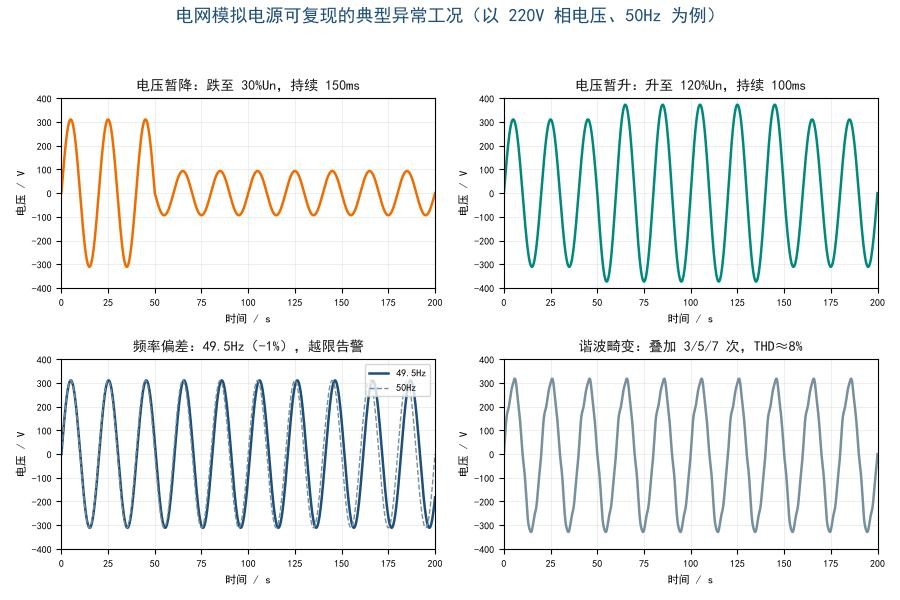

1. 电压暂降与短时中断

这是需求量最大的一类。电源按工步脚本把输出电压从额定值瞬间跌落到设定百分比（例如20%、40%、70%），保持设定的毫秒级时长后恢复，跌落深度、持续时间、跌落起始相位角均可编程。电压暂降测试直接对应并网标准里的低电压穿越要求：光伏逆变器、储能PCS必须在规定深度的暂降期间持续并网、不脱扣，暂降结束后按特性曲线恢复有功输出。短时中断则模拟跌至0%的极端情况，考核设备的穿越与重启逻辑。

2. 电压暂升与浪涌

输出电压短时抬升至额定值的110%~120%甚至更高，模拟电网轻载甩负荷、电容补偿投切引起的过电压，考核设备过压保护阈值设置的合理性——保护阈值太灵敏会导致误脱扣，太迟钝又可能损坏器件。

3. 频率偏差与频率变化率

把输出频率从50Hz拉偏到49.5Hz、50.5Hz甚至45~65Hz范围内的任意值，并支持按斜率连续变化（模拟电网频率波动过程）。设备在频率越限时应告警或按标准要求参与一次调频，这些行为只能在频率可编程的电源上验证。

4. 谐波与间谐波叠加

在基波上叠加指定幅值与相位的3、5、7次等谐波分量，复现畸变电网环境，考核设备在谐波污染下的发热、效率与保护误动风险。GB/T 14549《电能质量 公用电网谐波》对各级电压等级的谐波限值有明确规定，验证时需要能按限值边界生成畸变波形的电源。

5. 三相不平衡

对三相输出分别设置不同的幅值与相位，制造负序与零序分量。电机类负载在不平衡电压下会出现负序电流发热加剧，逆变器类负载则可能报三相不平衡故障，这一工况在单体测试中经常被忽略，却是现场投诉的高发源头。

6. 电压波动与闪变

输出幅值按低频包络连续调制，模拟电弧炉、大功率电机频繁启动引起的电网波动，用于评估设备自身闪变发射水平与抗扰能力。

三、从"能模拟"到"测得准"：测试系统怎么搭

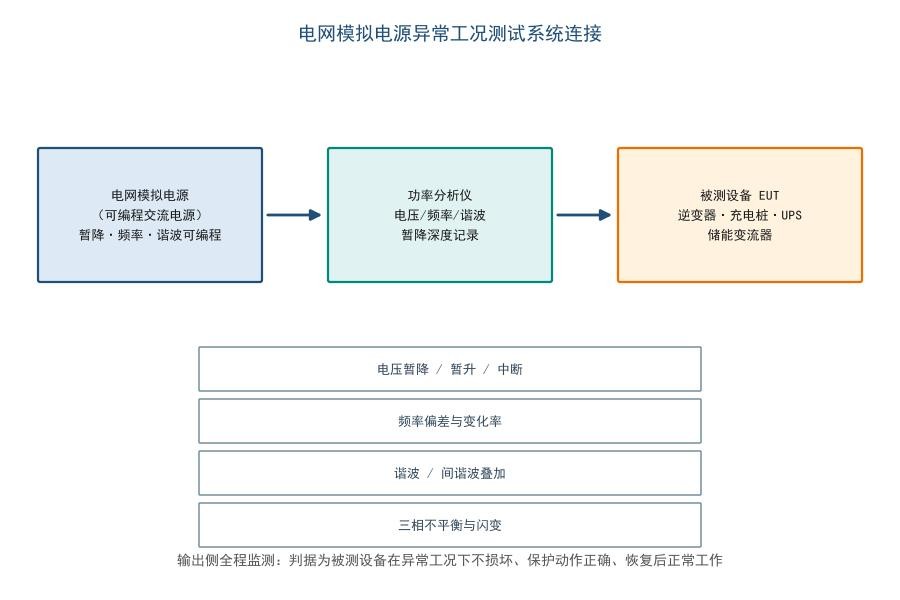

一套完整的电网适应性测试系统由三级构成：电网模拟电源负责"制造"电网事件，功率分析仪负责记录电压电流波形、暂降深度与恢复时间，上位机软件负责工步编程与报告生成。工程实施中有三个要点值得注意。

第一，反应时间决定试验真实性。电压暂降类试验要求电源在毫秒级完成跌落，若电源反应时间在数十毫秒级，被测设备可能已经先一步完成保护动作，测出来的穿越特性就失真了。主流设备的反应时间指标在1~2ms量级，选型时应要求厂商提供实测波形而非只看手册数字。

第二，容量按被测设备功率留裕量。电源额定容量一般按被测设备最大功率的1.5~2倍选取，且要注意电压暂降试验中电源需要瞬间吞吐大电流，短时过载能力比额定容量更值得关注。

第三，低电压穿越试验要用"工步脚本"而不是手动调压。光伏、储能并网检测涉及的穿越序列动辄十余个工况点、持续数百毫秒，只有把跌落深度、时长、相位、循环次数编成脚本自动执行，才能保证每次试验条件一致、数据可复现、报告可追溯。

四、常见误区与选型建议

误区一：只看额定容量，忽视波形合成带宽。谐波叠加能力取决于逆变载波频率与控制带宽，部分低价设备高频段谐波输出衰减严重，叠到13次以上已明显失真，做不了高次谐波试验。

误区二：把"稳态精度"当"动态性能"。稳态电压精度0.5%与暂降恢复时间2ms是两个完全不同的指标，前者靠反馈分辨率，后者靠拓扑与控制算法，选型必须分项核对。

误区三：忽视通信与编程接口。并网检测、充电桩认证都要求试验过程自动化、数据可导出，没有RS485/Modbus或上位机软件支持的设备，后续会大量消耗人工成本。选型时建议优先核对六项：容量与过载倍数、反应时间、频率与电压范围、谐波叠加次数、编程工步能力、通信接口。

五、常见问题解答（FAQ）

问：电网模拟电源和变频电源是一回事吗？

两者拓扑相近，但定位不同。变频电源侧重稳压稳频供电，异常工况模拟是"加分项"；电网模拟电源则把暂降、谐波、频率拉偏等工况编程能力做成核心功能，并配齐波形记录与工步管理，价格通常也更高。只做供电变换选变频电源，做并网与适应性检测必须选电网模拟电源。

问：模拟电压暂降时，被测设备产生的故障电流会不会损坏电源？

合格的电网模拟电源在设计上就考虑了被测件向电源侧灌入能量的场景（如穿越期间逆变器持续并网输出），具备限流、过压与能量耗散或回馈能力。试验前仍应核算被测设备的回馈电流等级，必要时增加回馈单元或负载柜。

问：一台电源能同时做电压暂降和频率拉偏吗？

可以，而且经常同时发生。真实电网事件往往是"暂降+频率偏移"的复合工况，支持多参数并行编程的电源可以在一次跌落中同步叠加频率偏移，更接近真实场景，这也是高端电网模拟电源与基础可编程电源的分水岭。

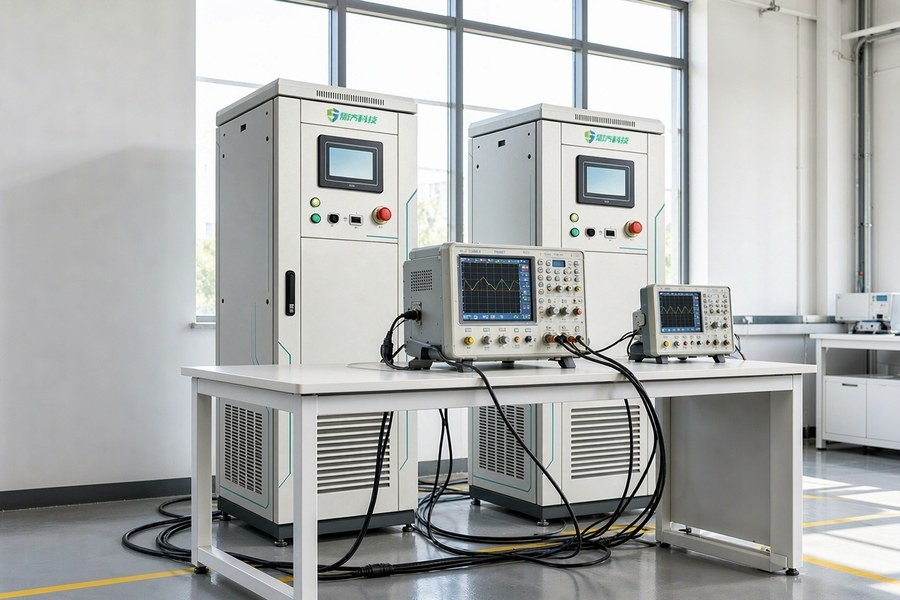

结语：电网越"电力电子化"，异常工况测试就越前移到研发阶段。苏州思齐电子科技有限公司深耕电力电子测试电源领域多年，其SA1000系列交流变频/电网模拟电源覆盖10kVA至2000kVA，支持电压暂降、频率拉偏与谐波叠加的工步编程复现，已服务于逆变器、充电桩、储能变流器等制造企业并网检测台架——如果你的实验室正在规划电网异常工况模拟能力，欢迎带着被测标准条款来聊方案。
